湖南省技工学校
实 习教学教案
教师姓名:
工种
电工
执行记录
日期
星期
检查
签字
班级
节次
课题
日光灯照明电路
课的
类型
实习
教
学
目
的
使学生明白日光灯照明工作原理和电路的安装
具体要求
工作台自动往返控制线路的安装与检修以及位置开关的作用
实习工件对象
熔断器、低压开关、行程开关、接触器、热继电器、按钮等
教学
环节
时间
分配
组织教学时间
5分钟
巡回指导时间
230分钟
简明工艺分析时间
30分钟
结束指导时间
10分钟
操作要领讲解和演示时间
25分钟
教
学
后
记
湖南省劳动厅编制

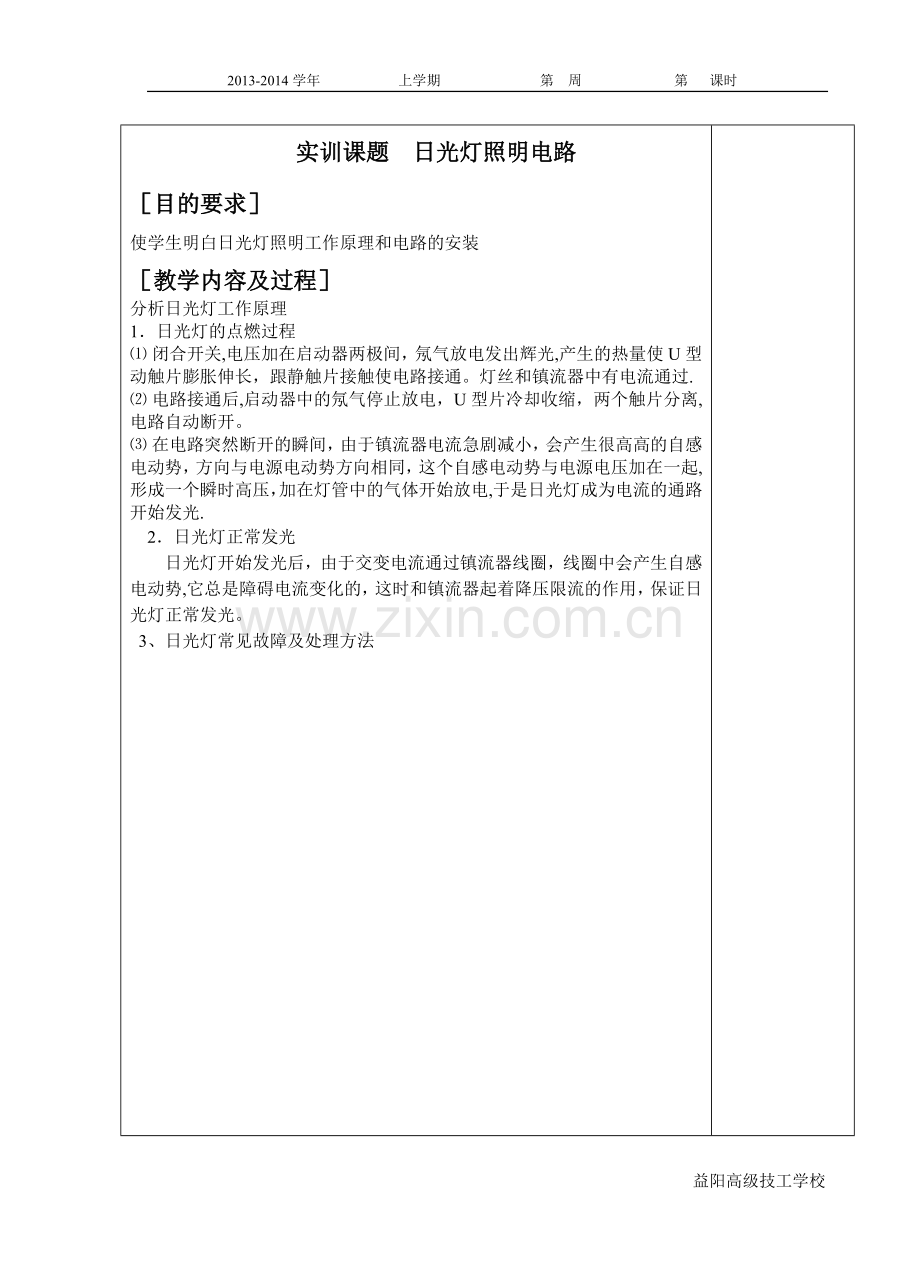

2013-2014学年 上学期 第 周 第 课时
实训课题 日光灯照明电路
[目的要求]
使学生明白日光灯照明工作原理和电路的安装
[教学内容及过程]
分析日光灯工作原理
1.日光灯的点燃过程
⑴ 闭合开关,电压加在启动器两极间,氖气放电发出辉光,产生的热量使U型动触片膨胀伸长,跟静触片接触使电路接通。灯丝和镇流器中有电流通过.
⑵ 电路接通后,启动器中的氖气停止放电,U型片冷却收缩,两个触片分离,电路自动断开。
⑶ 在电路突然断开的瞬间,由于镇流器电流急剧减小,会产生很高高的自感电动势,方向与电源电动势方向相同,这个自感电动势与电源电压加在一起,形成一个瞬时高压,加在灯管中的气体开始放电,于是日光灯成为电流的通路开始发光.
2.日光灯正常发光
日光灯开始发光后,由于交变电流通过镇流器线圈,线圈中会产生自感电动势,它总是障碍电流变化的,这时和镇流器起着降压限流的作用,保证日光灯正常发光。
3、日光灯常见故障及处理方法
序号
故障现象
故障原因
处理方法
l
灯管不发光
1.电源无电
2.熔丝烧断
3.灯丝已断
4.灯脚与灯座接触不良
5.起辉器与起辉器座接触不良
6.镇流器线圈短路或断线
7.起辉器损坏
8.线路断线
1.检查电源电压
2.找出原因,更换熔丝
3.用万用表测量,若已断应更换灯管
4.转动灯管,压紧灯管电极与灯座之间接触
5.转动起辉器,使电极与底座接触
6.检查或更换镇流器
7.将起辉器取下,用电线把起辉器座内两个接触簧片短接,若灯管两端发亮,说明起辉器已坏,应更换
8.查找断线处并接通
2
灯管两
端发光,
中间不发
光
1.环境温度过低
2.电源电压过低
3.灯管陈旧,寿命将终
4.起辉器损坏
5.灯管慢性漏气
1.提高环境温度或加保温罩
2.检查电源电压,并调整电压
3.更换灯管
4.可在灯管两端亮了以后,将起辉器取下,如灯管能正常发光,说明起辉器损坏,应更换,或双金属片动触点与静触点焊死,或起辉器内并联电容器击穿,应及时检修
5.灯管两端发红光,中间不亮,在灯丝部位没有闪烁现象,任凭起辉器怎样跳动,灯管也不启动,应更换灯管
3
灯管
“跳”但
不亮
1.环境温度过低,管内气体不易分离,往往开灯很久,才能跳亮点燃,有时起辉器跳动不止而灯管不能正常发光
2.空气潮湿
3.电源电压低于荧光灯最低启动电压(额定电压220V的灯管最低启动电压为180V)
4.灯管老化
5.镇流器与灯管不配套
6.起辉器有问题
1.提高环境温度或加保温措施
2.降低湿度
3.提高电源电压
4.更换灯管
5.调换镇流器
6.及时修复或更换起辉器
4
灯管发
光后立即
熄灭(新
灯管灯丝
烧断)
1.接线错误,开关接通灯管闪亮后立即熄灭
2.镇流器短路
3.灯管质量太差
4.合开关后灯管立即冒白烟,灯管漏气
1.检查线路,改正接线
2.用万用表R×1Q或R×lOΩ电阻挡测量镇流器阻值比参考值小得越多,说明有短路,应更换镇流器
3.更换灯管
4.更换灯管
5
灯管发
光后呈螺
旋形光带
1.新灯管的暂时现象
2.镇流器工作电流过大
3.灯管质量有问题
1.开用几次或灯管两端对调即可消失
2.更换镇流器
3.更换灯管
6
灯管两端发黑或产生黑斑
1.灯管老化,灯管点燃时间已接近或超过规定的使用寿命,发黑部位一般在距端部50~60mm处,说明灯丝上的电子发射物质即将耗尽
2.电源电压过高或电压波动过大
3.镇流器配用规格不合适
4.起辉器不好或接线不牢引起长时间闪烁
5.新灯管可能是起辉器损坏
6.灯管内水银凝结,是细灯管常有现象
7.开关次数频繁
1.更换灯管
2.调整电源电压,提高电压质量
3.调换合适的镇流器
4.接好或更换起辉器
5.更换起辉器
6.启动后可能蒸发消除
7.减少开关频率
7
灯光闪
烁忽亮忽
暗
1.接触不良
2.起辉器损坏
3.灯管质量不好
4.镇流器质量不好
1.检查线路接触连接情况
2.更换起辉器
3.更换灯管
4.更换镇流器
8
镇流器
过热
1.电源电压过高
2.内部线圈匝间短路造成电流过大,使镇流器过热,严重时出现冒烟现象
3.通风散热不好,起辉器中的电容器短路
4.动、静触头焊死跳不开,时间过长,也会过热
1.检查并调整电源电压
2.更换镇流器
3.改善通风散热条件
4.及时排除起辉器故障
9
镇流器
声音较大
1.镇流器质量较差或铁心松动,振动较大
2.电源电压过高,使镇流器过载而加剧了电磁振动
3.镇流器过载或内部短路
4.起辉器质量不好,开启时有辉光杂音
5.安装位置不当,引起周围物体的共振
1.更换镇流器
2.降低电源电压
3.调换镇流器
4.更换起辉器
5.改变安装位置
10
灯管使
用寿命较
短或早期
端部发黑
1.电源开关操作频繁
2.起辉器工作不正常,使灯管预热不足
3.镇流器配置不当,或质量差,内部短路
1.减少开关次数
2.更换起辉器
3.更换镇流器
[实训小结]
1.简要回顾课程内容.
2。分析学生在实习过程中存在的问题和要注意的事项.
[实训报告]
按标准格式完成实习报告
益阳高级技工学校
