水利工程CAD上机练习.doc

上传人:w****g 文档编号:4039697 上传时间:2024-07-26 格式:DOC 页数:8 大小:40.54KB
下载 相关 举报

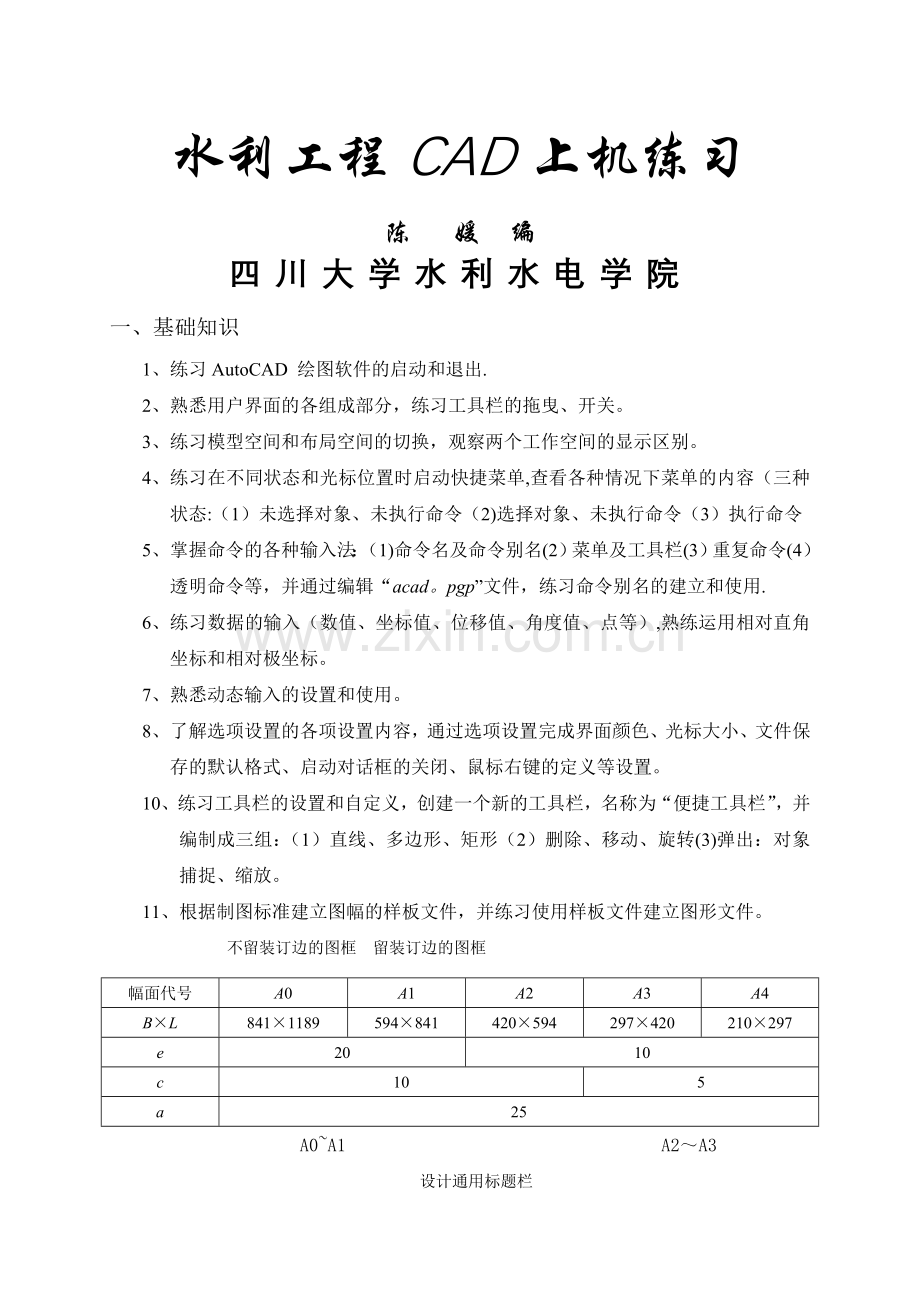

水利工程CAD上机练习.doc_第1页
第1页 / 共8页

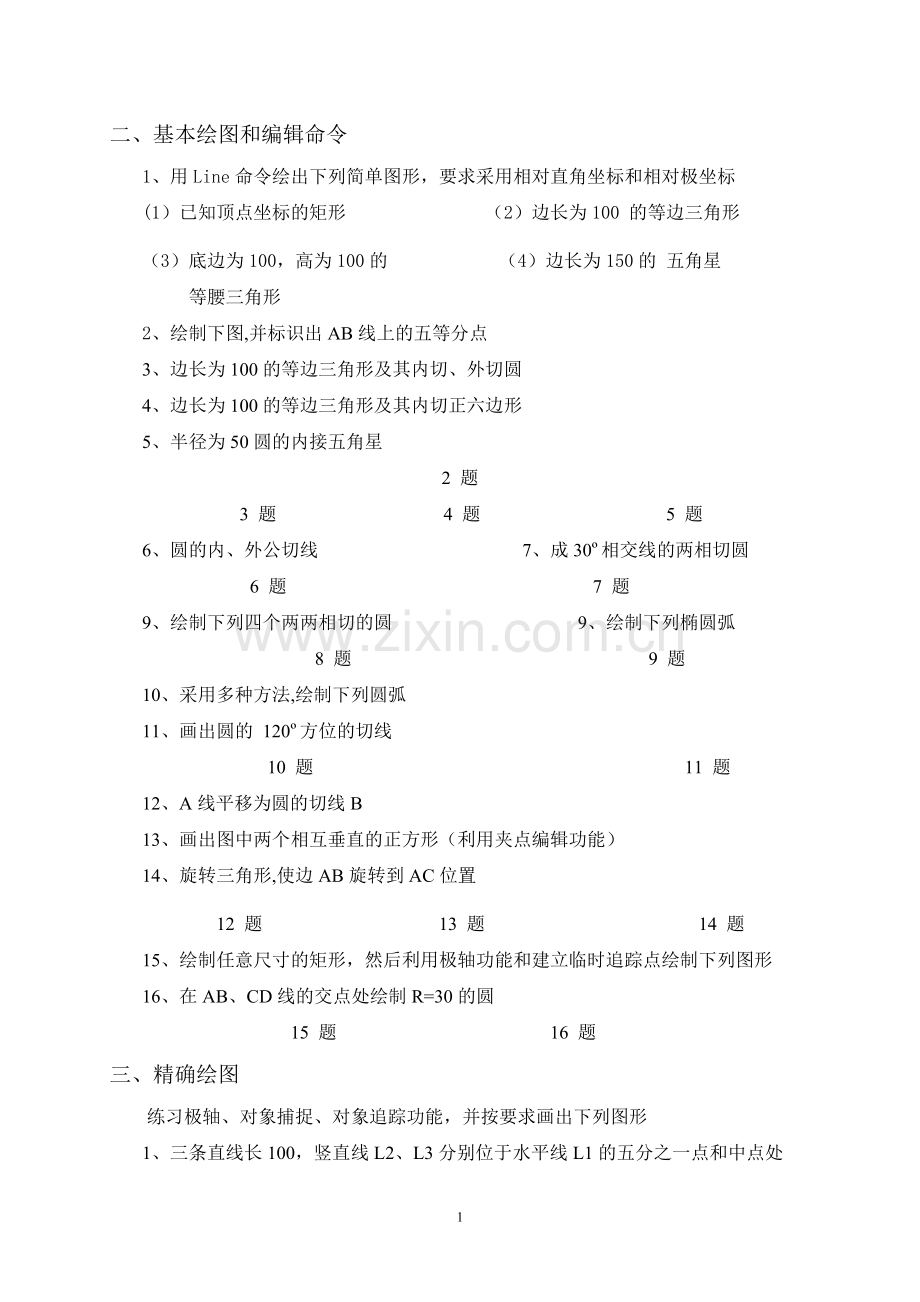

水利工程CAD上机练习.doc_第2页
第2页 / 共8页
点击查看更多>>
资源描述
水利工程CAD上机练习 陈 媛 编 四川大学水利水电学院 一、基础知识 1、 练习AutoCAD 绘图软件的启动和退出. 2、 熟悉用户界面的各组成部分,练习工具栏的拖曳、开关。 3、 练习模型空间和布局空间的切换,观察两个工作空间的显示区别。 4、 练习在不同状态和光标位置时启动快捷菜单,查看各种情况下菜单的内容(三种状态:(1)未选择对象、未执行命令(2)选择对象、未执行命令(3)执行命令 5、 掌握命令的各种输入法:(1)命令名及命令别名(2)菜单及工具栏(3)重复命令(4)透明命令等,并通过编辑“acad。pgp”文件,练习命令别名的建立和使用. 6、 练习数据的输入(数值、坐标值、位移值、角度值、点等),熟练运用相对直角坐标和相对极坐标。 7、 熟悉动态输入的设置和使用。 8、 了解选项设置的各项设置内容,通过选项设置完成界面颜色、光标大小、文件保存的默认格式、启动对话框的关闭、鼠标右键的定义等设置。 10、练习工具栏的设置和自定义,创建一个新的工具栏,名称为“便捷工具栏”,并编制成三组:(1)直线、多边形、矩形(2)删除、移动、旋转(3)弹出:对象捕捉、缩放。 11、根据制图标准建立图幅的样板文件,并练习使用样板文件建立图形文件。 不留装订边的图框 留装订边的图框 幅面代号 A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297 e 20 10 c 10 5 a 25 A0~A1 A2~A3 设计通用标题栏 二、基本绘图和编辑命令 1、用Line命令绘出下列简单图形,要求采用相对直角坐标和相对极坐标 (1)已知顶点坐标的矩形 (2)边长为100 的等边三角形 (3)底边为100,高为100的 (4)边长为150的 五角星 等腰三角形 2、绘制下图,并标识出AB线上的五等分点 3、边长为100的等边三角形及其内切、外切圆 4、边长为100的等边三角形及其内切正六边形 5、半径为50圆的内接五角星 2 题 3 题 4 题 5 题 6、圆的内、外公切线 7、成30º相交线的两相切圆 6 题 7 题 9、 绘制下列四个两两相切的圆 9、绘制下列椭圆弧 8 题 9 题 10、采用多种方法,绘制下列圆弧 11、画出圆的 120º方位的切线 10 题 11 题 12、A线平移为圆的切线B 13、画出图中两个相互垂直的正方形(利用夹点编辑功能) 14、旋转三角形,使边AB旋转到AC位置 12 题 13 题 14 题 15、绘制任意尺寸的矩形,然后利用极轴功能和建立临时追踪点绘制下列图形 16、在AB、CD线的交点处绘制R=30的圆 15 题 16 题 三、精确绘图 练习极轴、对象捕捉、对象追踪功能,并按要求画出下列图形 1、 三条直线长100,竖直线L2、L3分别位于水平线L1的五分之一点和中点处 2、 圆A半径10,与1点和水平线L1的四分之一点对齐 3、 圆B水平偏移圆A 的距离有50,半径为15 4、 圆C与4点和水平线的端点18对齐,半径为15 5、 圆弧D圆心与圆B圆心的距离@70 < 300,半径15,两端点方位为90º和255º 6、 点2、5、6为切点 7、 点7是水平线和圆弧D的延长线的交点,8为垂点 8、 点9 位于圆B的225 º方位上,点10为象限点 9、 点11与线34 平行,长度40 10、点12与水平线的端点16和竖直线的端点19对齐 11、点13与点8和圆弧D的上端点20对齐 12、圆C上的点14在点13的225 º方位 13、点15在竖直线上,且在点14 的135 º方位 14、点17与点13对齐,方位角为120 º 四、屏幕控制 1、打开CAD安装目录…/AutoCAD 2006/Sample/db_samp.dwg图形文件,练习视图的移动和缩放,并尝试使用鸟瞰视图 2、练习多个视口的建立以及视图的命令。建立下列视口所显示的视图命令为视图1、视图2、视图3,并能分别调用各命名视图 五、高级绘图和编辑命令 1、练习多线MLine、多段线PLine、样条曲线SPLine的绘制和编辑 2、用多线绘制下列图形 3、用多段线绘制下列图形,图中多段线的最大宽度为5 4、绘制下列对称图形 5、绘制下列工程图 (1)房屋建筑平面图(单位:厘米) 溢流面曲线坐标(m) (y = x1.85 / 14。159) x 2 4 6 8 10 10.93 y 0。255 0。918 1.943 3.309 5。000 5。894 (2)溢流面曲线图(单位:厘米) (3)渠道剖面图(单位:厘米) 6、利用编辑命令绘制下列图形 7、将正方形按比例放大为与三角形等高 9、利用夹点编辑将R=30的圆比例复制为图中的R=60和R=90的圆 6 题 7 题 9、练习图案填充,掌握填充图案的模式、疏密、角度的设置及填充的编辑修改,找出图案与边界的关联性,并试着建立下列填充图案样式。 六、查询工具 1、求解三角形的形心坐标 2、求P1P2线上距P1点为0.31P1P2 的点的坐标值及距离P1点为40的点的坐标值 6 题 7 题 3、求下列图形边界所围面积或扣除孔洞后的面积、外边界的周长 (1) (2) (3) (4) (5) (6) (7) (8) 七、图层、颜色、线型 1、掌握在“图层特性管理器"对话框中建立、删除、重命名图层,设置当前层,以及设置、修改图层的状态和属性 2、利用“图层”控制下拉框设置当前层、修改图层状态、改变对象所属层,以及观察下拉框在不同情况下的显示方式 3、利用“颜色”、“线型"“线重"控制下拉框设置当前对象属性及修改对象属性 4、建立图层,“图层1”颜色为红色,线型为实线;“图层2”颜色为黄色,线型为虚线;“图层3”,颜色为绿色,线型为单点划线.正方形位于“图层1",圆位于“图层2",三角形位于“图层3",三个对象的属性为“随层”。然后按下列要求操作: (1)在“图层2”上绘制正方形的外接圆 (2)将“图层2"的颜色改为蓝色 (3)关闭“图层2” (4)将三角形移到“图层1”上,并将其线型改为双点划线,颜色依然保持为绿色 (5)打开“图层2” (6)删除“图层3” 5、创建下列线型,并将其设置为当前线型来绘制图形 八、文字注释与表格 1、分别建立适合于汉字和数字的文字样式,能以单行文字和多行文字的形式进行文本的输入,并联系字段的插入以及文本的属性和内容的修改。 2、练习表格样式的设置和表格的创建、编辑。 九、尺寸标注 1、掌握尺寸标注样式的设置方法和内容,并能按绘图标准创建适合比例值为1:100和1:250的两种标注样式,使两种标注打印在图纸上的实际几何尺寸保持一致。 2、对第六部分查询工具中的图例进行尺寸标注 十、块与外部参照 1、掌握内部块和外部块的建立,以及块属性的建立和修改 2、通过下列操作掌握块的特性与层的特性之间的关系 (1) 在文件A中建立“图层1",颜色为红色,线型为虚线;“图层2”,颜色为绿色,线型为点划线;0层的属性保持默认状态 (2) 在0层上创建“块1”,颜色、线型为ByLayer或ByBlock,在“层1”上插入块,其颜色和线型是什么?将块分解后其颜色和线型又是什么?分解后位于哪层? (3) 在“图层1”上创建“块2”,颜色、线型为ByLayer,在“层2"上插入块,其颜色和线型是什么?将块分解后其颜色和线型又是什么?分解后位于哪层? (4) 在“图层1"上创建“块3",颜色、线型为ByBlock,在“层2”上插入块,其颜色和线型是什么?将块分解后其颜色和线型又是什么?分解后位于哪层? (5) 在文件A中的“图层1”上创建“块2",颜色为、线型ByLayer.①文件B中没有建立“图层1”,但建立有“图层2",且与文件A中的“图层2"的属性相同.在文件B中插入文件A中创建的“块2",其颜色和线型是什么?将该块分解后其颜色和线型又是什么?分解后对象位于哪一层?②文件C中建有“图层1”、 “图层2”,但“图层1”的颜色为黄色,线型为实线;“图层2" 的属性与文件A中“图层2”的属性相同.在文件C中插入文件A中创建的“块2”,其颜色和线型是什么?将该块分解后其颜色和线型又是什么?分解后对象位于哪层? (6) 在文件A中的“图层1"上创建“块5",颜色为ByBlock.①文件B中没有建立“图层1”,但建立有“图层2",且与文件A中的“图层2”的属性相同。在文件B中插入文件A中创建的“块5”,其颜色和线型是什么?将该块分解后其颜色和线型又是什么?分解后对象位于哪一层?②文件C中建有“图层1”、 “图层2",但“图层1"的颜色为黄色,线型为实线;“图层2" 的属性与文件A中“图层2"的属性相同。在文件C中插入文件A中创建的“块2",其颜色和线型是什么?将该块分解后其颜色和线型又是什么?分解后对象位于哪层? 3、将工程图中的标签制作为带属性的块 属性要求: A区:属性名为TAG,提示为“请输入图名”,默认属性为“重力坝” B区:属性名为Draw,提示为“请输入绘图者姓名” C区:属性名为Proof,提示为“请输入审核者姓名” D区:属性名为Date,提示为“请输入日期" E区:属性名为Scale,提示为“请输入绘图比例” F区:属性名为Number,提示为“请输入图号” G区:属性名为Unit,提示为“请输入绘图单位" A Scale Number E F Draw B Date G Proof C D 十一、布局打印 1、 掌握布局的建立和设置 2、 掌握三个绘图空间的作用和不同,并能熟练地在三个空间间进行切换和操作 3、 设置打印样式地设置,并在图形打印中学会使用打印样式 4、 工程图打印时的设置及具体操作步骤,包括设置打印设备、图纸尺寸、打印样式、打印比例、打印范围等 5、 按下列工程图的布局绘制和设置打印布局,要求:(1)要求两个视图用一个模型生成(控制图层在视口中的状态)(2)图纸规格A3 7
