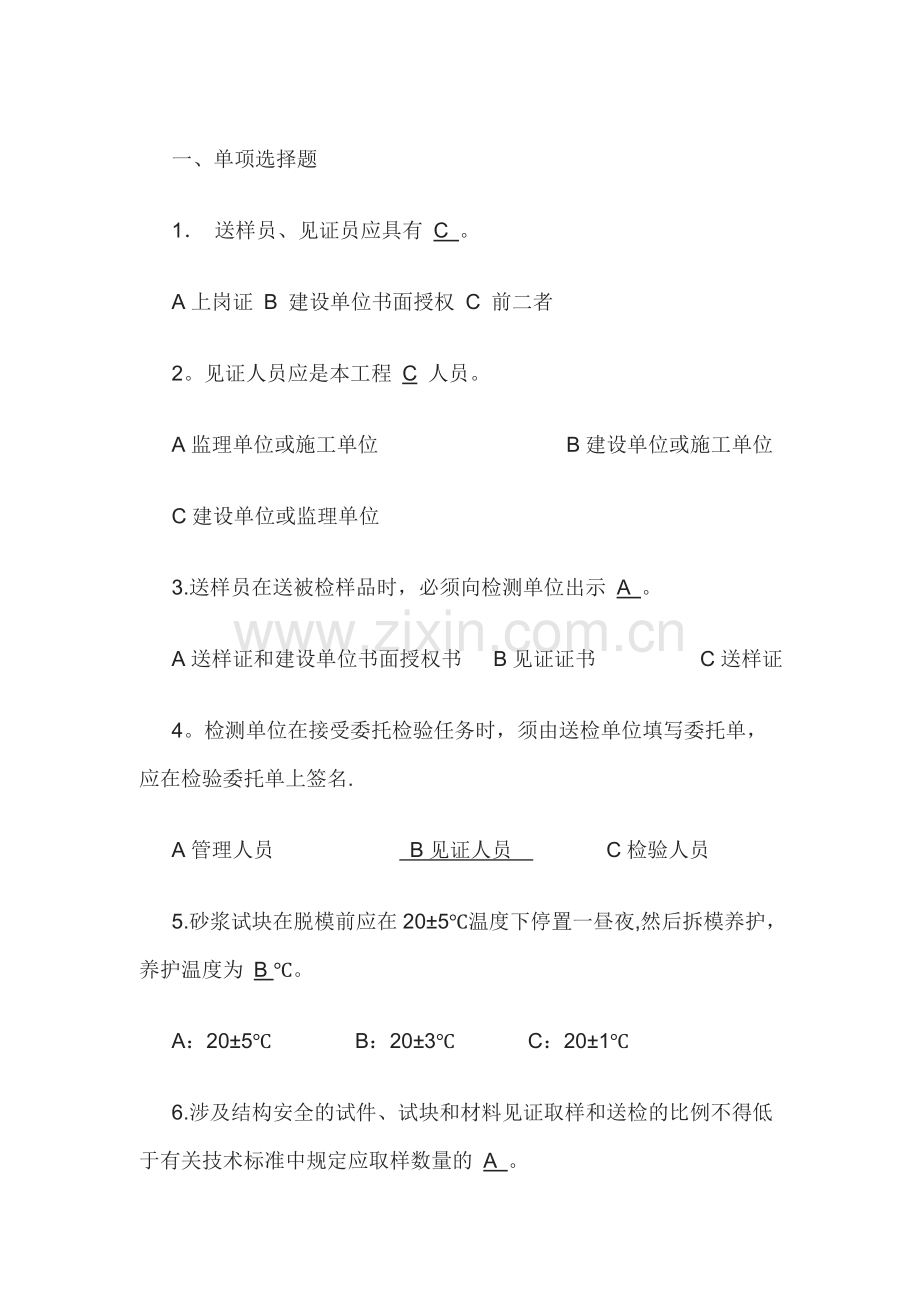

1、一、 单项选择题1 送样员、见证员应具有 C 。A上岗证 B 建设单位书面授权 C 前二者2。见证人员应是本工程 C 人员。A监理单位或施工单位 B建设单位或施工单位C建设单位或监理单位3.送样员在送被检样品时,必须向检测单位出示 A 。A送样证和建设单位书面授权书 B见证证书 C送样证4。检测单位在接受委托检验任务时,须由送检单位填写委托单, 应在检验委托单上签名.A管理人员 B见证人员 C检验人员5.砂浆试块在脱模前应在205温度下停置一昼夜,然后拆模养护,养护温度为 B 。A:205 B:203 C:2016.涉及结构安全的试件、试块和材料见证取样和送检的比例不得低于有关技术标准中规定应
2、取样数量的 A 。A 30% B 20 C 507。 机械连接、同一施工条件下采用同一批材料的同等级、同型式、同规格接头以 B 个为一个验收批,不足 个也作为一个验收批。A 300 /300 B 500 /500 C 1000/10008.防水卷材以同一类型、同一规格 C m2为一批,不足 m2亦作为一批.A 1000 /1000 B 5000 /50000 C 10000/100009.烧结普通砖 A 万块为一检验批批A 3.515 B 3。510 C 110。蒸压加气混凝土砌块 C 万块为一批A 10 B 3.515 C 1二、判断题1.见证人员对试样的代表性和真实性负有法定责任( )2.
3、质监站质监员对现场某一混凝土构件的回弹结果可作为该构件混凝土强度的评价依据( )3.当砂浆试块评定不合格或留置组数不足时,可以用非破损或截墙体检验等方法检测评定后,作相应处理. ( )4。混凝土回弹仪的回弹值即为混凝土的强度值。()5.工程监理单位将不合格的建设工程、建筑材料、建筑构配件和设备按照合格签字,有违法所得的,予以没收,造成损失的,承担连带赔偿责任。 ()6.对混凝土结构工程中的各砼强度等级,均应留置同条件养护试块( )7。同一强度等级的同条件养护试件不应少于三组( )8。建设单位、设计单位、施工单位、工程监理单位违反国家规定、降低工程质量标准,造成重大安全事故,构成犯罪的,对直接责
4、任人员依法追究刑事责任。 ()9.混凝土每次取样至少应留置一组标准养护试块和同条件养护试块( )10.工程监理单位将不合格的建设工程、建筑材料、建筑构配件和设备按照合格签字的,责令改正并处20万元以上50万元以下的罚款. ()三、 名词解释1、压实度:指实际达到的工地干密度与室内标准击实试验所得的最大干密度的比值。2、建筑节能:所谓建筑节能,是指在保证和提高建筑舒适性的条件下,合理使用能源,不断提高能源利用效率。3、立方体抗压强度标准值:是指按照标准方法制作养护的边长为150mm的立方体试件,在28d龄期用标准试验方法测得的具有95%保证率的抗压强度。4、混凝土的抗渗性:混凝土抵抗压力水渗透的
5、性能称为混凝土的抗渗性。5、抗滑移系数:高强度螺栓连接中,使用连接件磨损面产生滑动时的外力与垂直于磨擦面的高强度螺栓预拉力之和的比值。6.送样:见证人应对见证取样的试件在施工现场的保管和养护及送检过程进行监护,并和施工单位送样人员一起将样品送至检测单位。四、简答题1、什么是见证取样 答:见证取样是指对工程项目使用的材料、半成品、构配件的现场取样、工序活动效果的检查实施见证。2、见证人员的职责答:1取样时,见证人员必须在现场进行见证。2见证人员必须对试样进行监护.3见证人员必须和取样人员一起将试样送至检测单位或亲自对专用送样工具进行封样。4见证人员必须在检验委托单上签字,并出示“见证人员证书。5
6、应填写见证记录,并将见证记录归入施工技术档案。3、见证取样送样的范围要求那些试块、试件和材料必须实施见证取样和送检:答: (一)用于承重结构的混凝土试块;(二)用于承重墙体的砌筑砂浆试块;(三)用于承重结构的钢筋及连接接头试件;(四)用于承重墙的砖和混凝土小型砌块;(五)用于拌制混凝土和砌筑砂浆的水泥;(六)用于承重结构的混凝土中使用的掺加剂;(七)地下、屋面、厕浴问使用的防水材料;(八)国家规定必须实行见证取样和送检的其它试块、试件和材料.一、选择题:1、 砂浆立方体抗压强度的取样数量,砌筑砂浆每个台班、同一配合比、同一层砌体或 砌体为一取样单位取一组试块。A:300 m3 B:500 m3
7、 C:250 m3 (C)2、 建筑楼、地面砂浆则是每一层楼、地面取一组,不足时按计算。 A:1000m2 、1000 m2 B:2000 m2、2000 m2 C:3000 m2 3000 m2 (A)3、砂浆试块在脱模前应在205温度下停置一昼夜,然后拆模养护,养护温度为 。A:205 B:203 C:201 (B)4、当砂浆试块评定不合格或留置组数不足时,可以用 等方法检测评定后,作相应处理。A:非破损或截墙体检验 B:回弹法检测 C:轴压法检测砌体抗压强度 (A)5、砂的验收批,用大型运输工具的以 或 为一验收批。A:400m3或600t B:500m3或600t C:600m3或60
8、0t (A)6、石的验收批,用小型运输工具的,以为一验收批。A:400m3或600t B:200m3或300t C:400m3或400t (A)7、在对水泥检验的评定中,凡氧化镁、三氧化硫、中的任一项不符合标准要求时,则该水泥为废品水泥。A:终凝时间、安定性 B:初凝时间、安定性 C:细度、安定性 (B)8、在对水泥检验的评定中,凡不符合标准要求时,为不合格品;包装标志中水泥品种、标号、工厂名称和出厂编号对水泥检验的评定中不全的也属不合格品。A:细度、初凝时间、强度 B:细度、终凝时间、强度 C:标准稠度、终凝时间、强度 (B)9、水泥的复试:水泥出厂超过必须进行复试。A:一个月 B:三个月
9、C:六个月 (B)10、水泥仲裁检验由A:县级以上 B:市级以上 C:省级以上 (C)11、水泥的复试通常只做A:强度、细度、安定性 B:安定性、细度、凝结时间 C:安定性、凝结时间、强度 (C)12、水泥检查数量:按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥,袋装不超过 吨 ,散装不超过 吨为一批.A;100、200 B:200、400 C:200、500 (C)13、混凝土试件尺寸200mm的立方体抗压强度尺寸换算系数A:0.95 B:1.00 C:1.05 (C)14、在对焊接钢材进行试验时,当试验结果有个试件抗拉强度小于钢筋规定的抗拉强度,或 个试件均在焊缝或热影响区发
10、生脆性断裂时,则一次判定该批接头为不合格品。A:2、3 B:1、2 C:1、1 (A)15、当焊接试件虽然断于焊缝或热影响区,呈脆性断裂,但其抗拉强度大于或者等于钢筋规定抗拉强度的 倍时,可按断于焊缝或热影响区之外,呈延性断裂同等对待。A:1。25 B:1。15 C:1。10 (C)16、直径为22mm的HRB335闪光对焊接头,弯曲试验的弯心直径和弯曲角度应该是: 。A:66mm、90。 B:88mm、90。 C:66mm、90. (B)17、直径为28mm的HRB335钢筋复试,其屈服强度、抗拉强度必须大于等于 可以判定为合格。A:335、490 B:335、510 C:400、570 (
11、A)18、直径为20mm的HRB400钢筋复试,伸长率不小于 A:16 B:14 C:12 (B)19、低碳钢热轧圆盘条拉伸试验和冷弯试验的试样数量为A:1、1 B:1、2 C:2、2 (B)20、塑性体改性沥青防水卷材同一品种、同一标号、同一等级以批,不足该数量也按一批计。A:1000平方米 B:1000卷 C:2000平方米 (B)21、三元丁橡胶防水卷材同一品种、同一标号、同一等级以不足该数量也按一批计。A:300卷 B:500卷 C:1000卷 (A)22、混凝土结构、预应力混凝土结构中,严禁使用A:硫化物 B:无机盐 C:氯化物 (C)23、对有抗渗要求的混凝土结构,抗渗试件同一工程
12、、同一配合比的混凝土,取样不应少于 次。A;1 B:2 C:3 (A)24、混凝土运输、浇筑及间歇的全部时间不应超过混凝土的A:初凝 B:终凝 C:凝结 (A)25、混凝土浇筑完毕后的小时以内应该对混凝土加以覆盖并保持潮湿养护。 A:8 B:10 C:12 (C)26、混凝土强度达到MPa前,不得在其上踩踏或者安装模板及支架。A:1。0 B:1.2 C:1。5 (B)27、水泥混合砂浆养护温度203,养护湿度控制在A:50-80% B:6080% C:7090 (B)28、混凝土拌合物坍落度试验应该分 层,每层用捣棒插捣 次。A:2、20 B:2、25 C:3、25 (C)29、砂浆强度检验评
13、定时,任意一组试件的强度不小于 设计等级。A:0。75 B:0。85 C:0.90 (A)30、碳素结构钢拉伸和冷弯试验取样数量是:A:1、1 B:1、2 C:2、2 (A)31、冷轧带肋钢筋拉伸试验每盘个,弯曲试验每批A:1、1 B:1、2 C:2、2 (B)32、冷轧扭钢筋验收批应由同一牌号、同一规格尺寸、同一台轧机、同一台班的钢筋组成,并且每批不大于 吨。A:5 B:10 C:60 (B)33、冷轧扭钢筋拉伸试验每批个,冷弯试验每批个.A:1、2 B:2、1 C:2、2 (B)34、低碳钢热轧圆盘条拉伸试验每批个,冷弯试验每批个。A:1、1 B:2、1 C:1、2 (C)35、低碳钢热轧
14、圆盘条应该按批检查和验收,每批重量不大于A:10 B:50 C:60 (C)36、用相同材料盘条冷拔成相同直径的钢丝,以每吨为一批。A:5 B;10 C:60 (A)37、用相同材料盘条冷拔成相同直径的钢丝,以每取 %的盘数进行反复弯曲试验.A:5,5 B:5,10 C:10,10 (A)38、按照GB50204标准,对掺用缓凝型外加剂或有抗渗要求的混凝土,混凝土浇水养护时间不得少于天A:3 B:7 C:14 D:21 (C)39、按照GB50204标准,对采用硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥拌制的混凝土,混凝土浇水养护时间不得少于 天A:3 B:7 C:14 D:21 (B)40、
15、有抗震设防要求的框架结构,其纵向受力钢筋的抗拉强度和屈服强度实测值的比值不应该小于 。A:1。10 B:1.20 C:1.25 D:1。30 (C)41、有抗震设防要求的框架结构,其纵向受力钢筋屈服强度实测值与强度标准值的比值不应该小于 .A:1。10 B:1。20 C:1。25 D:1.30 (D)42、分层浇筑的混凝土,振捣器应该至少插入下层混凝土A:5 B:10 C:35 D:50 (A)43、混凝土工程冬季施工:当室外平均气温连续5d稳定低于 度,即进入冬季施工。A:5 B:0 C:3 D:5 (D)二、是非题:(对、错误)1、普通混凝土用碎石或者卵石如果某个项目检验不合格,应该重新取
16、样再做试验。( )2、当砂浆试块评定不合格或留置组数不足时,可以用非破损或截墙体检验等方法检测评定后,作相应处理。 ( )3、水泥砂浆或微沫砂浆养护湿度应为90以上 ( )4、砂检测的取样原则、数量:在料堆上取样时,取样部位应均匀分布,取样前先将取样部位表层铲除,然后由各部位抽取大致相等的砂12份,组成一组样品 ( )5、从皮带机取样时,应在皮带机尾的出料处用接料器定时抽取4份组成一组样品( )6、混凝土立方体试块验收批的组成是由强度等级相同、龄期相同以及生产工艺条件和配合比相同的混凝土组成。对施工现场的现浇混凝土,应按单位工程的验收项目划分验收批. ( )7、石的取样原则、数量:在料堆上取样
17、时,取样部位应均匀分布,取样前先将表面铲除,然后由各部位抽取大致相等的石子取样时,应在皮带机机尾的出料处用接料器定时抽取8份石子,组成一组样品;( )8、砂的验收批,用大型运输工具的以600m3或600t为一验收批( )9、混凝土结构、预应力混凝土结构中,严禁使用含有氯化物的水泥 ( )10、用于检查结构构件混凝土强度的试件,应该在混凝土的浇筑地点随机抽取 ( )11、分层浇筑混凝土,当底层混凝土初凝后浇筑上一层时,应该按施工技术方案中对施工缝的要求进行处理. ( )12、砂筛分析试验项目所需要的最少取样数量为2000克 ( )13、砂氯离子含量试验项目所需要的最少取样数量为2000克 ( )
18、14、碎石筛分析试验项目所需要的最少取样数量为20千克 ( )15、用非统计方法评定混凝土强度:mfcu1。15fcu,k;fcu,min0。95fcu,k ( )16、由不合格批混凝土制成的结构或构件,应该进行鉴定,可以采用回弹、取芯或者其它无损或局部破损的检测方法。 ( )17、砂浆强度检验评定:党单位工程中同品种、同强度等级仅有一组试件时,强度不应该低于fm,k(设计值) ( )18、水泥的仲裁检验由县级或者县级以上水泥质量监督检验机构进行。 ( )19、任何水泥出厂超过三个月,应该进行复验,并按复验结果使用。 ( )20、钢筋保护层厚度检验的结构部位,应由监理(建设)、施工等各方根据结
19、构构件的重要性共同选定。 ( )21、普通混凝土用碎石或卵石若检验不合格,应重新取样对不合格项进行加倍复验.若仍有一个试们不能满足标准要求,则该批材料为不合格品.( )22、在对闪光对焊接头、气压焊接头进行弯曲试验时,当有2个试件发生破裂,应进行复验。复验时再取6个试件,当其中有3个试件发生破裂时,则该批接头为不合格品。 ( )22、弹性体改性沥青防水卷材柔度试验6个试件至少有4个试件达到指标要求,即判该项合格. ( )23、弹性体改性沥青防水卷材总判定:物理性能达到相应等级指标时,判该批产品为相应等级产品。 ( )24、低碳钢热轧圆盘条应该成批验收。每批由同一牌号、同一炉号、同一尺寸的盘条组
20、成,其重量不得大于60吨。 ( )25、冷轧带肋钢筋的牌号由CRB和钢筋的抗拉强度最小值构成( )26、钢筋混凝土用热轧光圆钢筋伸长率不得小于26 ( )27、钢筋混凝土用热轧光圆钢筋抗拉强度不应小于410MPa ( )28、钢筋混凝土用热轧光圆钢筋屈服点不应小于235MPa ( )29、钢筋混凝土用热轧带肋钢筋的牌号用HRP和牌号的屈服点最小值构成。( )30、砂浆立方体试块制作前,应将无底钢模放在预先铺有较好吸水性纸的普通粘土砖上,试模内壁预先涂刷薄层机油或脱模剂。 ( )31、在对防水卷材进行物理性能试验时,检验结果中若有1项不合格,在该批产品中随机抽2卷进行单项试验,若复试时仍有1个试
21、样不合要求,则该批产品物理性能不合格。 ( )32、预应力冷拔钢丝的机械性能应该逐盘检验,进行抗拉强度、伸长率和反复弯曲试验。 ( )33、预制构件应该进行结构性能检验,结构性能检验不合格的不得用于混凝土结构。 ( )34、当钢筋发生脆断、焊接性能不良或者力学性能显著不正常等现象,应该对该批钢筋进行化学成分检验和其他专项检验. ( )35、在浇筑与柱和墙连成整体的梁与板时,只要施工措施得当,可以不间歇连续一次浇捣完成。 ( )36、强度等级C25,使用PO42.5水泥,石子最大粒径31.5mm,普通淡化砂,高效减水剂,出厂坍落度190mm的预拌混凝土属于通用品。 ( )37、泵送混凝土的砂率宜
22、控制在3045% ( )38、人、畜可以饮用的水可以用来拌制混凝土 ( )三、多选1、见证人员的基本要求:见证人员应是本工程建设单位常驻工地代表或监理单位监理人员;必须具备初级以上技术职称或高中以上学历且具有建筑施工专业基本知识;培训考核合格,取得见证取样员证书;4)监督站备案,年检合格2、 砂取样方法应按同产地同规格进行。用大型工具(如火车、货船或汽车)运输至现场的,以400m3或600t为一验收批;用小型工具(如马车)运输的,以200m3或300t为一验收批。不足上述数量以一验收批论。3、 现场混凝土试件的取样:每拌制100盘但不超过100m3的同配合比的混凝土,取样次数不得少于一次;每工
23、作班拌制的同一配合比的混凝土不足100盘时,其取样次数不得少于一次;当一次连续浇筑同配合比混凝土超过1000 m3时,每200m3取样次数不应少于一次;对房屋建筑,每一楼层、同一配比的混凝土,取样不应少于一次。对大体积粉煤灰混凝土每拌制500m3,至少成型一组试件,不足规定数量时,每班至少成型一组.4、 砂浆取样方法施工中取样进行砂浆试验时其取样方法和原则按相应的施工验收规范执行.应在使用地点的砂浆槽、砂浆运送车或搅拌机出料口,至少从三个不同部位集取。所取试样的数量应多于试验用料的12倍。5、复合地基中的竖向增强体施工质量检测时,可采用钻芯法、标准贯入法、圆锥动力触探试验等方法6、复合地基验收
24、检测试样位置应考虑:局部地质条件异常,设计方认为重要,委托人认为必须选,施工中异常. 7、混凝土灌注桩、预制桩承载力验收检测 符合下列条件之一时,应采用静载试验:、地基基础设计等级为甲级和乙级的;、施工过程变更施工工艺参数或施工出现异常;、场地地质条件复杂的;、新桩型或采用新工艺施工的;、桩身有明显缺陷,对桩身结构承载力有影响,难以确定其影响程度;、设计单位必须通过静载试验确定单桩竖向抗压承载力的工程或具体桩位。、采用“引孔法施工的预制桩,应采用静载试验确定单桩竖向抗压承载力。8、桩身完整性检测方法:低应变,高应变,钻芯法,声波透射法9、混凝土结构及构件实体检测项目:强度,缺陷,保护层厚度10
25、、贯入法检测砌筑砂浆抗压强度:、自然养护;、龄期为28d或28d以上;、自然风干状态;、强度为(0.4-16.0)Mpa。11、标准砌体抗压强度检测 检测抽样:、试件来源可采用砌筑法、现场切割加工法。、研究性试验的试件组数及每组试件的数量,应符合数理统计的的要求。并按专门的试验设计或试验目的确定。对抗压试件每组试件不宜少于6件。、检验性试验的试验组数及每组试验的数量,可由检测单位规定。但在同等条件下,每组试验的数量,对轴心和偏心抗压的试件,不宜少于3件.、对于外形尺寸为240mm115mm*53mm的普通砖和外形尺寸为240mm115mm*90mm的各类多孔砖,其标准砌体抗压试件的截面尺寸(厚
26、度宽度)应采用240mm370mm或240mm*490mm.其他外形尺寸砖的标准砌体抗压试件,其截面尺寸可稍作调整。试件高度H应按高厚比确定,值应为35。试件厚度和宽度的制作允许误差,应为5mm.12、高强度螺栓连接副检测项目:扭矩系数,抗滑移,必要时硬度,楔负载。13、网格布:同一品种、同一规格、同一生产工艺、稳定连续生产的一定数量的单位产品为一个检查批,抽样理化性能采取计量检验抽样方案,按标准中表4规定抽样,从合格出厂的成品上去除端头1米后,切取4平方米的样品14、在垂直于芯样表面(外墙面)的方向上.。,实测芯样厚度的平均值达到设计厚度的95%以上,最小值不低于设计的90时。15、三性:抗
27、风压性、气密性、水密性16、I类民用建筑工程:住宅、医院、老年建筑、幼儿园、学校教室等民用建筑工程;II类民用建筑工程:办公楼、商店、旅馆、文化娱乐场所、书店、图书馆、展览馆、体育馆、公共交通等候室、餐厅、理发店等民用建筑工程。17、石油沥青按主要用途可分为:道路石油沥青、建筑石油沥青、防水防潮石油沥青和普通石油沥青。18、建筑给排水系统:内部给水,排水,消防19、建筑排水用硬聚氯乙烯(PVC-U)管件检测项目:颜色、外观、规格尺寸、密度、二氯甲烷浸渍试验、拉伸屈服强度、纵向回缩率、维卡软化温度、落锺冲击试验、坠落试验、烘箱试验、水密性、气密性。20、基础回填及室内回填检测每单位工程不应少于3
28、点,1000以上的工程每100至少有一点,3000以上工程每300至少有一点.每独立基础下至少有一点,基槽每20延米应有一点。21、按江苏省建设工程质量检测规程对砂浆、混凝土试块管理的要求:用于工程验收的砂浆、混凝土试块制作完 成终凝后,在见证人员见证下及时在试块表面刻制试样制作日期、部位、强度等级,刻制的文字应清晰可辨。22、对于复合硅酸盐水泥凝结时间、安定性、强度不符合标准即为不合格品.23、建筑用水电现场检测项目包括:保护接地电阻,防雷接地电阻,线路绝缘电阻,管道强度,管道严密性,通球实验24、pvc塑料窗:上下推拉(ST)、,平开下悬(PX)、上悬(S)、中悬(C)、固定(G)25、有下列情况时对既有建筑结构现状缺陷和损伤。:安全鉴定,抗震,改变用途、改造,加层或扩建26、土工合成材料取样时卷装材料的头两层不应取样品,取样时避免污渍,折痕,孔洞27、冷热水用聚丙烯管材分S5,S4,S3。2,S2.5,S228、普通紧固标准件有:螺栓、螺钉、螺柱29、透明幕墙每个检验批每100至少检查一处,每处检查不少于10
