水池裂缝就修补方案.doc

裂缝种类：
　　水池裂缝按裂缝类型及分布部位,归纳为以下４种:池壁竖向裂缝、工艺交接段裂缝、水池底板裂缝、伸缩缝裂缝。
修补方案：
　　对于池壁上的竖向裂缝、工艺交接部位裂缝及池底板裂缝采用同一种修补工艺方案，而伸缩缝裂缝因其特殊性,则需增加一些工艺程序。
　　混凝土裂缝修补一般有开槽填补法、压力注浆法和表面封闭法等３种.大型池体将长期位于水下，且部分裂缝基本贯通，具有变形缝的特点，因此处理后既要求止水可靠，又要能适应温度变形。裂缝宽度在０．２ ｍｍ以下的只进行浅表注浆处理,０．２ ｍｍ以上的裂缝则要重点处理，以现场试验和参考以往修补工程的经验，选定采用水溶性聚氨酯堵漏剂进行修复处理。浅表注浆具体修复处理工艺如下：首先沿裂缝走向开凿“Ｖ”形槽,宽５-１０ ｃｍ、深３—４ ｅｍ;缝内清洁处理后，自下而上每隔３０－６０ｃｍ设置一根高压厚壁软管（视渗水量大小而定,注浆用），软管一端固定在窄海绵条上;再自下而上用特种瞬凝水泥封缝埋管，直至“Ｖ"形槽填满;达到一定强度后，自最下端软管下端开始压注堵漏浆液（阻燃型聚氨酯)，压力控制在０．２一ｌ ＭＰａ，至软管上端冒浆为止;封堵该段软管,依次进行，直至最上端的软管冒浆后封堵好为止：最后在裂缝表面涂刷一层高强度防渗砂浆.

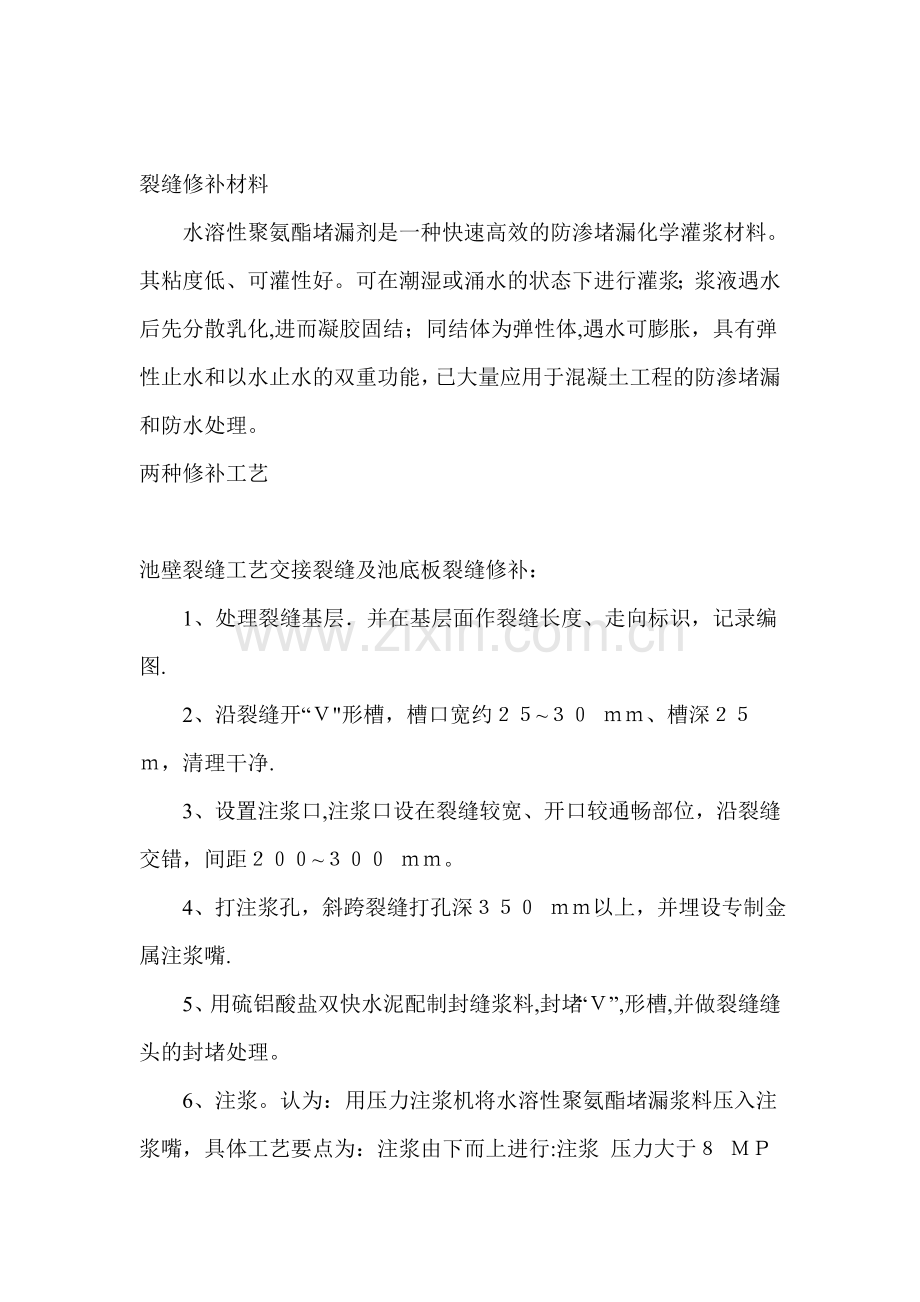

裂缝修补材料
　　水溶性聚氨酯堵漏剂是一种快速高效的防渗堵漏化学灌浆材料。其粘度低、可灌性好。可在潮湿或涌水的状态下进行灌浆；浆液遇水后先分散乳化,进而凝胶固结；同结体为弹性体,遇水可膨胀，具有弹性止水和以水止水的双重功能，已大量应用于混凝土工程的防渗堵漏和防水处理。
两种修补工艺

池壁裂缝工艺交接裂缝及池底板裂缝修补：
　　1、处理裂缝基层．并在基层面作裂缝长度、走向标识，记录编图.
　　2、沿裂缝开“Ｖ"形槽，槽口宽约２５~３０ ｍｍ、槽深２５ ｍ，清理干净.
　　3、设置注浆口,注浆口设在裂缝较宽、开口较通畅部位，沿裂缝交错，间距２００~３００ ｍｍ。
　　4、打注浆孔，斜跨裂缝打孔深３５０ ｍｍ以上，并埋设专制金属注浆嘴.
　　5、用硫铝酸盐双快水泥配制封缝浆料,封堵“Ｖ”,形槽,并做裂缝缝头的封堵处理。
　　6、注浆。认为：用压力注浆机将水溶性聚氨酯堵漏浆料压入注浆嘴，具体工艺要点为：注浆由下而上进行:注浆 压力大于８ ＭＰａ，注浆时间维持ｌ ｍｉｎ以上；相邻上部注浆嘴或裂缝附近冒出注浆液;移至上部注浆嘴重复注浆至全部注满。
　　7、清理注浆表面。要求在注浆ｌ ｄ后、冒出浆料,固化后方可开始清理,一般需观察注浆裂缝一段时间，确认无渗水湿渍后。旋出注浆嘴．用与混凝土颜色接近的防水砂浆修补注浆嘴孔洞。
　　8、检验。检查无湿渍;连续１个月,每周复检２次无湿渍。

伸缩缝裂缝修补：
　　1、对整条渗漏的伸缩缝，清理槽缝内的填充材料，挖深到止水带位置。
　　2、用堵漏水泥掺和麻丝封堵槽缝的底部，并预留注浆通道。
　　3、每隔５００、６００ mm设一个注浆嘴，注入水溶性聚氨酯堵漏剂，注浆由池底板伸缩缝中部开始,压力大于Ｏ．８ ＭＰａ。保持ｌ ｍｉｎ左右，以前后及池壁冒出浆液为准。
　　4、待注浆１ ｄ后，浆液凝同再切除注浆嘴,凿除封堵水泥，填堵柔性材料。
　　总之,大型水池渗漏修复是一个量大面广的系统工程，一定要杜绝治标不治本的作法，一次性的处理好
