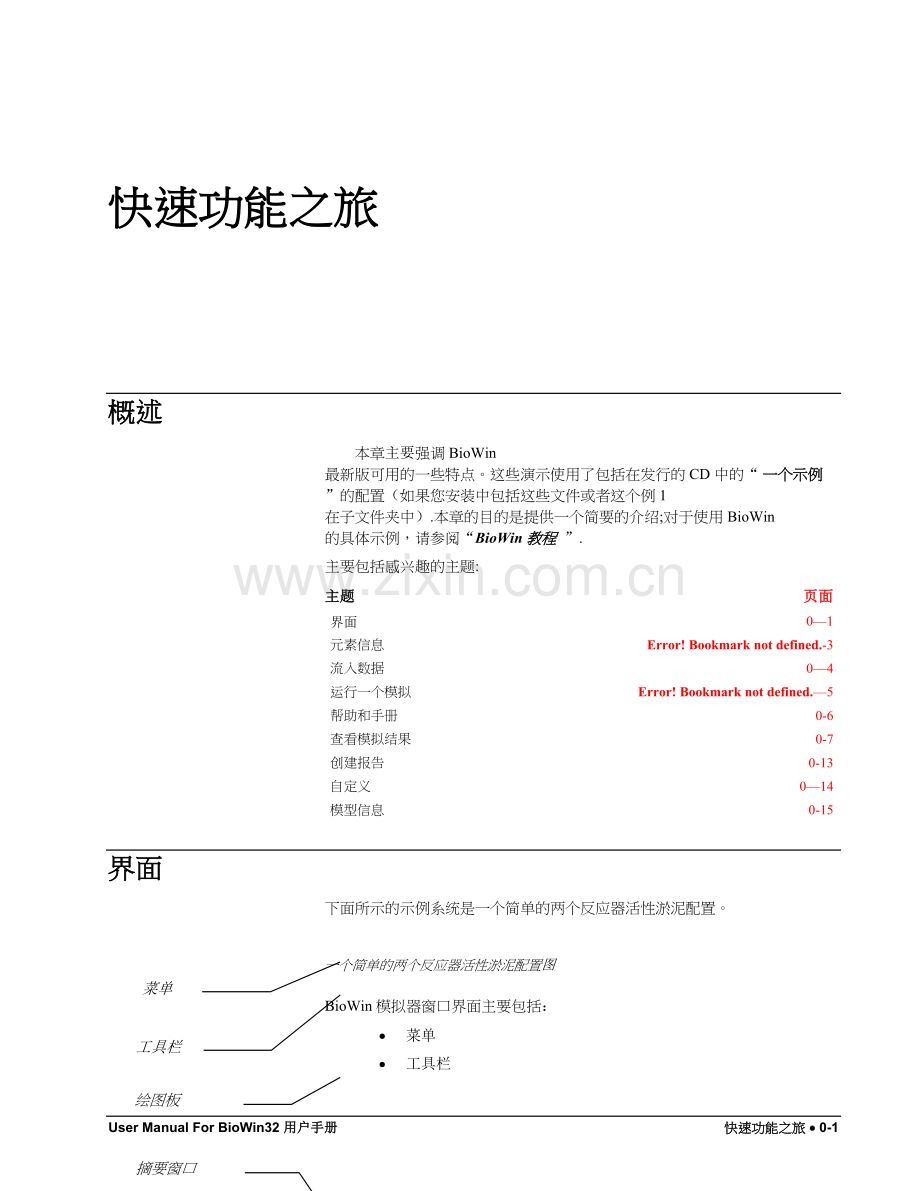

1、快速功能之旅概述 本章主要强调 BioWin 最新版可用的一些特点。这些演示使用了包括在发行的 CD 中的“ 一个示例 ”的配置(如果您安装中包括这些文件或者这个例 1 在子文件夹中).本章的目的是提供一个简要的介绍;对于使用 BioWin 的具体示例,请参阅“BioWin 教程 ”.主要包括感兴趣的主题:主题页面界面01元素信息Error! Bookmark not defined.-3流入数据04运行一个模拟Error! Bookmark not defined.5帮助和手册0-6查看模拟结果0-7创建报告0-13自定义014模型信息0-15界面下面所示的示例系统是一个简单的两个反应器活性
2、淤泥配置。菜单状态栏摘要窗口绘图板工具栏一个简单的两个反应器活性淤泥配置图BioWin 模拟器窗口界面主要包括: 菜单 工具栏 绘图板 摘要窗口 状态栏 .建立这样一个系统是很容易做的 这是几分钟的事。在 BioWin 中工具栏按钮在主模拟器窗口的顶部代表可用的处理各种各样的部件.简单地点击一个按钮,在绘图板区域移动你的鼠标光标要在哪里放置一个元素,就在哪里点击鼠标按钮. 快速获取本地菜单的一个方法包含特定于一个特定对象的命令是通过使用鼠标右键。例如,如果你指向流入元素并点击鼠标右键,你会得到一个如下所示的本地菜单。使用鼠标右键访问本地菜单图元素信息 双击一个元素绘图板图标配置访问该元素的所有
3、相关信息。例如,双击生物反应器元素允许访问物理和操作数据,以及建立设施数据监测。允许访问所有生物反应器信息对话框图 你一旦双击一个元素图标获得访问这些信息权限,它只是点击一种你感兴趣的标签。例如,点击操作选项卡允许您改变生物反应器操作参数如下所示。生物反应器操作选项卡图流入数据 设置流入数据是一个快速和容易的过程.如果你双击一个流入元素绘图板图标,你会看到下面的对话框.使用流入属性设置流入数据图。单击编辑数据按钮如图所示将打开流入行程编辑器,如下所示。变量流入行程编辑器 流入行程编辑器提供了一个电子表格输入数据界面。BioWin 甚至为您的数据填入空格提供了几种不同的策略!它很容易将数据导入到
4、行程编辑器并从文件或从电子表格中复制它 事实上,上面示例中的数据被粘贴在 Microsoft Excel 中!运行一个模拟 稳定状态平衡工具 动态模拟工具Error! Reference source not found. 从模拟器主窗口运行稳态和动态模拟.在你的配置中你一旦已经在几分钟内指定各种元素的信息,开始模拟就是简单的点击工具栏上相应的按钮! 一个非常强大的新功能就是 BioWin 时间表能力有许多不同的操作条件例如溶解氧定位点、空气流量和温度.例如,假设你模拟不同温度条件。用 BioWin,你可以使用如下所示的对话框很容易设置一个温度计划。调度操作条件不是问题!帮助和手册 .BioW
5、in 具有大量的手册作为 Microsoft Word 文档的每一个章节组成的一系列,所以你可以很容易地打印出特别感兴趣的部分。 帮助内容和索引使用帮助打开帮助Error! Reference source not found. 你可能会发现这种不必要的作为本手册的内容可以通过 BioWin 在线帮助获得。你可以通过工具栏帮助按钮访问这个帮助系统。另一个有用的功能就是上下文相关的的帮助使得容易学习 BioWin。若要得到有关你工作的帮助,在一个特定的对话框,只需按 F1 键然后 BioWin 将访问相关主题的帮助系统并显示给你。 BioWin 允许您使用自定义界面访问帮助系统.无论是传统的 W
6、indows 95/NT 帮助还是最新的 Windows 98/HTML 帮助格式都可以使用。这些例子如下所示。一个 Windows 98/HTML 帮助格式窗口图一个 Windows 95/NT 帮助格式窗口图查看模拟结果 BioWin 专辑提供了一个完全集成的显示模拟结果的方式.使用专辑你可以查看以下格式的数据: 表格 显示特定元素信息 图表 打开专辑Error! Reference source not found. 激活该专辑很简单,在主窗口的工具栏点击相应的按钮。该专辑选项卡页面由一系列组成可能包含一条或多条以上数据显示格式。下面所示的专辑是一个图表的活动显示页面.专辑界面图表格这是
7、一个专辑页面包含两个表格的一个示例。一个专辑页面包含两个表格图特定元素信息 这里显示的有特定元素信息的两个示例;一个是一个生物反应器元素而另一个是一个沉淀池元素。一个生物反应器显示的特定元素信息图一个沉淀池显示的特定元素信息图图表BioWin 提供了各种各样的图表选项。这里有一些示例。柱状图三维线标绘图二维点标绘图曲面标绘图饼状图在图表背景放置展示图片(或者你公司的标志)创建报告 BioWin 提供了很多的功能来帮助创建有吸引力的专业报告。BioWin 有它自己的内部注释编辑器(如下所示)来帮助跟踪项目细节。BioWin 的内部模拟注释编辑器 它也很容易从 BioWin 到你的文字处理软件或电
8、子表格中得到结果。图表、表格、系统配置布局等可以从 BioWin 复制粘贴到你的报告中。表格可以作为标签文本导出,然后迅速转换为表格,比如下面是一个 Word 文档的部分。BioWin 表导出到 word 处理应用程序自定义 BioWin 提供用户自定义项目的数量和环境设置以满足它们的需求.例如,一些可自定义的功能包括: 单元系统 (举例说:美国英制或公制) 绘图板外观 自动数据监控 打印选项 默认图表模板通过一个中心位置使用管理自定义功能,如下所示。通过一个对话框自定义的所有功能模型信息 .BioWin 不仅仅是一个漂亮的模拟器程序包。用户可以访问许多操作的详细模型的特点。模型参数可以从一个单个的模型参数编辑器随便地访问,如下所示.BioWin 提供了许多实用工具来促进过程分析。这些包括: 以个人单位调整动力学参数和温度; 二级沉淀池中生物活性的模拟; 许多不同操作参数的调度如温度,溶解氧定位点,空气流量和流动行程/拆分。模型参数可以通过一个编辑器改变 该文件由王俊希翻译整理,如有错误之处还望海涵。 注:文中凡是汉化的图片来自本人汉化的该软件的截图 QQ:1050360536 2016年1月29日完成翻译User Manual For BioWin32 用户手册快速功能之旅 0-5
