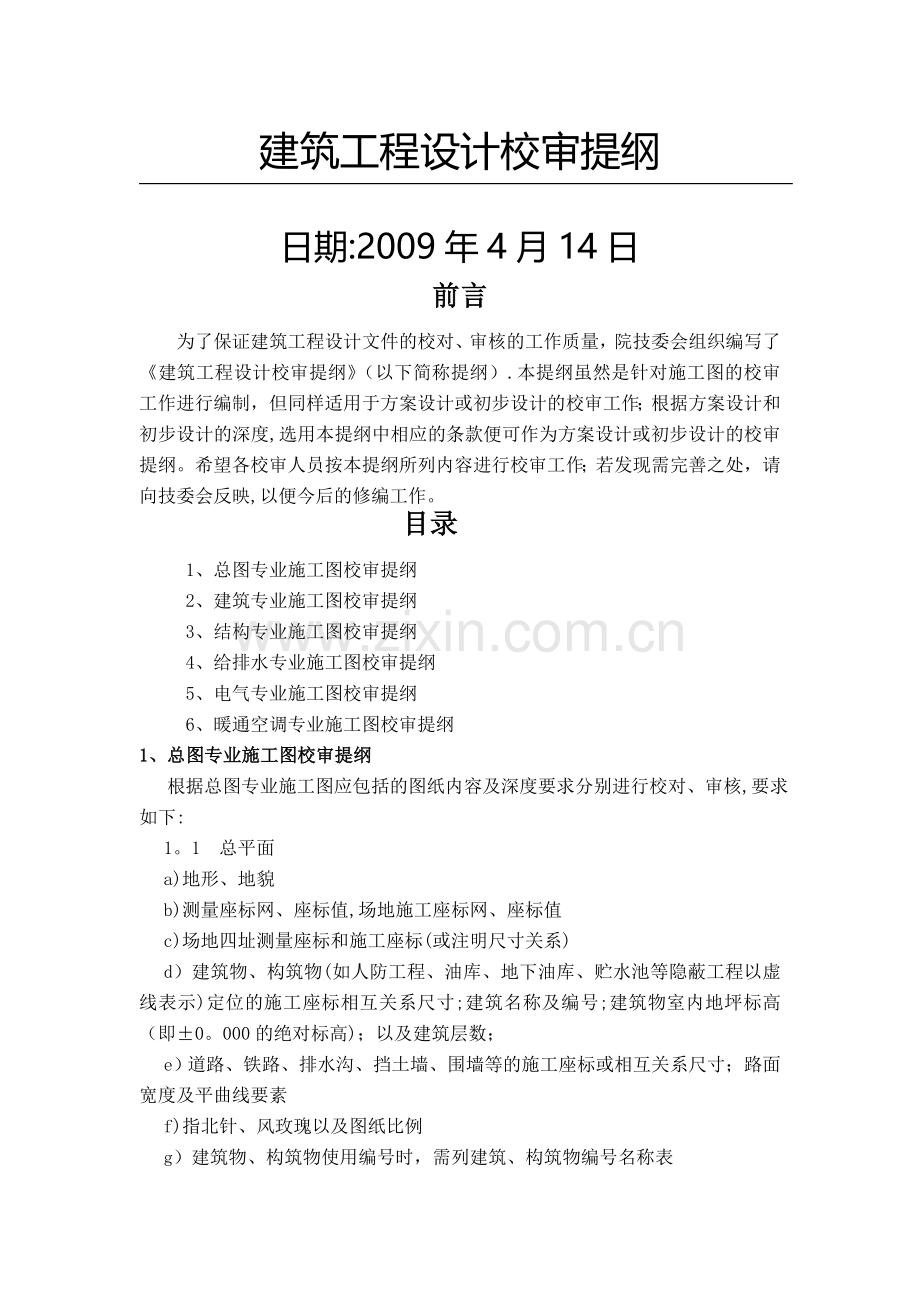

1、建筑工程设计校审提纲日期:2009年4月14日前言为了保证建筑工程设计文件的校对、审核的工作质量,院技委会组织编写了建筑工程设计校审提纲(以下简称提纲).本提纲虽然是针对施工图的校审工作进行编制,但同样适用于方案设计或初步设计的校审工作;根据方案设计和初步设计的深度,选用本提纲中相应的条款便可作为方案设计或初步设计的校审提纲。希望各校审人员按本提纲所列内容进行校审工作;若发现需完善之处,请向技委会反映,以便今后的修编工作。目录1、总图专业施工图校审提纲2、建筑专业施工图校审提纲3、结构专业施工图校审提纲4、给排水专业施工图校审提纲5、电气专业施工图校审提纲6、暖通空调专业施工图校审提纲1、总图
2、专业施工图校审提纲 根据总图专业施工图应包括的图纸内容及深度要求分别进行校对、审核,要求如下:1。1 总平面a)地形、地貌b)测量座标网、座标值,场地施工座标网、座标值c)场地四址测量座标和施工座标(或注明尺寸关系)d)建筑物、构筑物(如人防工程、油库、地下油库、贮水池等隐蔽工程以虚线表示)定位的施工座标相互关系尺寸;建筑名称及编号;建筑物室内地坪标高(即0。000的绝对标高);以及建筑层数;e)道路、铁路、排水沟、挡土墙、围墙等的施工座标或相互关系尺寸;路面宽度及平曲线要素f)指北针、风玫瑰以及图纸比例g)建筑物、构筑物使用编号时,需列建筑、构筑物编号名称表h)说明栏内容:施工图的设计依据,
3、尺寸单位,比例;高程系统,施工座标网与城市测量坐标网的相互关系,补充图例等1。2 竖向布置图a)场地施工坐标网、坐标值b)场地外围的道路、铁路、河渠及地面的关键性标高c)建筑物、构筑物名称及编号;其室内外设计标高d)各场堆、作业场、广场的设计标高e)道路、铁路和排水沟的起点、变坡点、转折点和终点等的设计标高(道路标注在道路中心线上,铁路标注轨顶、排水沟标注沟底标高),纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径,关键性座标,道路应注明其横坡向(单坡或双坡)f)挡土墙、护坡或土坎等构筑物的顶部或底部的设计标高g)用坡向箭头表明地面排水方向,当对场地要求严格的情况下,可用高差0。100.20米的
4、设计等高线表示地面坡度g)指北针i)说明栏内容:尺寸单位,比例、高程系统的名称,以及补充图例等j)当工程较简单时,本图可与总平面图合并绘制1。3 土方工程图a)场地四界施工座标b)设计的建筑物、构筑物c)20米X20米或40米X40米方格网,各方格点的原地面标高、设计标高、填挖深度,以及填区与挖区的分界线(即零点线)d)计算各方格内的填方、挖方量;以汇总其总填方量及挖方量e)土方平衡表f)指北针g)说明栏内容:尺寸单位、比例、尺寸、补充图例h)也可用其他(如断面法等)方法计算,视如何计算较方便及符合实况而定1。4管道综合图a)绘出总平面,注明建筑物、构筑物的座标值及道路中心线座标值b)场地四界
5、的施工座标值(或注明尺寸关系)c)各专业管线的平面布置,注明各管线的定位尺寸或施工座标值,并反映其与建筑物、构筑物的距离,以及管线之间的相互间距反映d)场外管线接入点的位置及座标e)指北针f)当管线涉及三个或三个以上设备专业时应出正式的管道综合图,如不到三个专业时,可绘制草图,不出正式图纸g)说明栏内容:尺寸单位,比例,补充图例1。5 绿化布置图a)绘出总平面图b)布置的植物名称、规格、数量(列表说明),行距、株距尺寸,群栽位置、范围,与建筑物、构筑物、道路以及管线(地上、地下)的距离c)建筑小品及美化构筑物的位置、施工座标、设计标高d)指北针e)说明栏内容:尺寸单位,比例,图例,施工要求等f
6、)本图如无绿化投资可不绘制1。6 大样图道路横断面、路面结构、水泥混凝土路面分仓图、铁路标准横断面、小桥涵、挡土墙、护坡、建筑小品、花坛、体育运动场地等详图1。7 计算书包括设计依据、简图、计算公式、计算过程及成果资料等作为技术文件归档附注:总平面布置图的技术经济指标表在扩初设计阶段完成,如工程审批时没有大的改变则施工图时不必再行列表;如直接由方案阶段进入施工图阶段设计,则需在施工图(总平面布置图)上列表说明其表式内容根据过程性质的不同而有不同的表式内容要求,可参阅有关规定2、建筑专业施工图校审提纲 2.1 建筑专业施工图校对提纲 校对工作的主要任务是检查和发现建筑施工图中的错、漏、碰、缺、矛
7、盾等差错(必要时还要查对其他工种的施工图),供设计人员及时修改、纠正,并填写校审记录卡存档备查2。1。1 总体关系(平、立、剖面图等)a)轴线编号与尺寸关系及其与总图、结构等图纸的一致性b)校对平、立、剖面图是否一致c)室内外各种墙体的材料,厚度及其与轴线的关系;壁柱、构造柱,框架柱的尺寸,定位及与轴线的关系;楼层之间墙、柱的对应关系及与结施图的一致性d)室内外楼地面,夹层,平台、屋面、女儿墙、檐口等标高关系,室内外地面标高与总图的一致性,假定标高与绝对标高的对应关系,阳台、室外平台屋面及有水房间楼地面标高,排水坡向及坡度e)楼梯的位置,上、下方向及平台标高,踏步数,梯段及平台宽度、净高高度关
8、系f)电梯的位置、尺寸,机房的标高,位置及预留孔,电梯的选型、吨位、速度、用途、数量g)自动扶梯的选型、宽度、提升高度、数量及其布置、尺寸、预留孔h)门的定位、开启方向及立樘位置:窗的类型、编号、数量、洞口尺寸与窗表的一致性i)窗的定位、标高及立樘位置:窗的类型、编号、数量、洞口尺寸与窗表的一致性j)门、窗顶标高一致性,及其与结构梁底的标高有无矛盾k)用水、用电、用气及与通风有关的设备的平面定位及其做法l)工业厂房中是否已注明吊车的选型、吨位、跨度、轨道顶面的标高、吊车的数量(平面图中画出),并核对吊车外形尺寸与结构构件(屋架、柱等)是否矛盾,吊车驾驶室标高与吊车钢梯选型及标高是否一致m)室内
9、外装修做法,包括地面、露面、墙面(包括墙裙、踢脚线、勒脚)、顶棚的材料选用、颜色分格及做法。不同类型、不同颜色装饰材料之间的分界部位n)屋面做法及其使用部位,屋面的防水级别与做法,水汛做法o)雨水管位置与走向(标高)及选材、规格的说明p)室外散水、明沟、踏步、花坛等尺寸、标高,用料与做法说明及详图和排水q)变形缝的位置、宽度、封口做法大样r)设备工种在墙面、楼面、屋面上预留孔的位置,尺寸、标高,屋面检修人孔、或爬梯位置,做法,附墙烟囱及通风竖井出口的位置、尺寸、标高、做法s)一层平面要标出指北针,剖面切割线位置及剖面号,局部剖面要在有关平面标出切割位置及剖面号t)平面图中平面名称,比例,房间名
10、称,厨房、卫生间等房间要画出卫生洁具,水池、炉灶等与各个设备工种有直接关系的设备设施,如地坑、基础等位置,有的还要标明构造,底层平面还要画出各种地沟的走向起止点,构造,坡度及标高做法u)平面图中要标出固定的(土建设计范围内的)壁柜、吊柜、通风柜、实验(化验)台等位置及做法v)空间或构造特别复杂的部位,要有局部放大的平、立、剖断面,如夹层平面、局部剖面、外墙断面等,楼梯间原则上都应有剖面(中间的标准层可局部省略不画,但所有的平台标高都应标出)w)建筑剖面除了反映空间及楼层、吊顶标高关系,看得见的各种投影线外,还必须比较准确的反映结构布置梁、柱的大小,标高关系x)无障碍设计:建筑物的出入口是否设置
11、了供残疾人使用的坡道,其宽度,坡度及长度是否符合规范要求,垂交通设置(楼梯、电梯)是否符合要求y)设计说明的最后必须特别注明:本设计如有不清楚或不完善之处应通知设计人员补发有关设计文件或现行的施工及验收规范处理2。1。2 大样详图a)详图编号与平、立、剖面是否相符b)详图所表示的轴线、梁、柱、墙关系、标高等与平、立、剖面及结构是否一致c)详图所表达的内容如埋件、灯具、管线,是否与其他工种相符d)详图的比例是否恰当2.1。3 防火设计a)建筑类别、防火等级的确定及所使用的防火设计规范和有关条文是否正确b)疏散楼梯间的布局、数量、间距是否符合安全疏散的距离?是否符合楼梯间或防烟楼梯间的要求?楼梯间
12、及其防烟前室的防、排烟处理与暖通图是否一致?c)消防电梯的设置:吨位、数量、布局、消防电梯井道和机房与其他电梯是否有防火分隔,井道坑底的排水处理d)防火分区和防烟分区的设置,包括地下汽车库是否有漏洞,楼层之间连通空间(如中庭,开敞式楼梯、自动扶梯等)的防火封闭e)某些设备用房如风机房、变电间、消防控制室、固定灭火装置的设备室(钢瓶室、泡沫液站)等的门是否按规定使用了防火门?f)设备管井的封闭、管井上的检修门(防火门)是否符合规范要求g)各种防火门、防火隔墙的耐火等级,装修材料的选用,防火门的开启方向是否符合规范要求h)防火分区或玻璃幕墙转角处,防火隔墙两边的窗之间的水平距离及防火措施是否符合规
13、范要求?2。1.4 人防地下室a)人防地下室防护区与非防护区(即清洁区、半清洁区与污染区)的分界线是否明确,分界线上的各种孔口的防护设施是否完善,防护设施的等级与结建通知单规定的人防等级是否一致b)人防地下室的出入口与安全出口(疏散口)的数量、宽度及距离能否符合规范的要求,门的开启方向是否正确c)人防地下室的防护分区和抗爆单元的划分是否合理d)人防地下室进排风口的位置标高与室外地面的关系e)地下室的排水设施(包括地面水、渗漏水、用水房间的下水及某些室外敞口部分进来的雨水等)是否安全可靠、有效f)平战结合的人防地下室平时使用与战时使用有矛盾时,某些门、窗洞口,分隔墙等的处理措施2。1.5 其他规
14、范如民用设计通则,无障碍设计等2。2 建筑专业施工图审核提纲审核工作的根本任务是检查建筑施工图对一些重要原则问题的处理和构思是否合理或者是否有原则性错误,并协助设计人员及时采取修改和补救措施2。2。1 设计依据和规范a)设计文件是否齐全,包括计划任务书、红线图,初步设计批准文件,工艺资料或使用要求,人防结建通知单等b)设计规模(建筑面积、投资)及建筑标准、装修标准与功能内容是否符合计划任务书要求,初步设计审批文件的规定和使用要求c)施工图设计所依据的有关标准、规定、规范是否恰当、正确2.2.2 设计深度和功能的合理性、经济性a)施工图的设计深度是否达到了建筑工程设计文件编制深度的规定及其他有关
15、规定的要求b)功能分区和交通组织是否合理和满足使用要求c)平面布置是否紧凑,建筑面积的利用是否充分,不同功能用房的面积分配是否合理、恰当d)垂直交通系统(楼梯、电梯、自动扶梯)的分布位置和数量是否恰当,楼梯间的大小、踏步的宽度和高度(梯段的坡度)是否合理,梯段和平台的净宽能否满足规范和使用的要求,各类电梯、自动扶梯的选型以及吨位、速度等参数的确定是否合理e)楼层层高的确定是否合理,功能用房室内净高能否满足规范规定和使用要求,在人流通行、交通运输和设备管道通过的部位的室内外最小净高一级门洞高度是否满足使用要求f)建筑设计对结构形式的确定和柱网布置是否合理g)门窗的布置对家具布置和室内通风是否有利
16、,外窗面积是否符合室内采光要求,门的宽度能否满足使用和疏散要求h)卫生设施的布置是否合理,设计管线的走向是否恰当i)室内外标高的确定是否恰当j)有隔音、防震、防辐射、防尘、恒温、屏蔽等特殊要求的房间,建筑设计采取的技术措施是否合理有效?有关指标能否满足使用要求k)防盗安全设施是否周密可靠l)室内外装修材料的选用是否恰当,并符合防火规范要求2.2.3 技术先进性a)设计创新和新技术的应用,与周围环境的关系和新意境的创造是否恰当b)新材料的选用和建筑构造的处理是否合理3、结构专业施工图校审提纲 3。1 结构专业施工图校对提纲3。1.1 结构计算a)计算书中构件平面布置简图和计算书简图中的构件编号与
17、施工图纸应一致b)引用数据有依据,采用图表及计算公式注明来源或出处,计算方法合理c)采用电算时,软件是经过审定或鉴定的d)电算的初始数据正确无误,电算结果经分析认可e)选用标准构件经核算正确3。1.2 施工图纸3.1。2。1 图纸封面、目录(包括标准图集、通用图、重复利用图)齐全正确3。1.2.2 设计总说明选用院内编制的“结构设计总说明”各条文正确、完整,应补充的条文正确无误3。1.2。3 图纸符合制图标准,符合深度要求a)符合地质资料b)轴线号及尺寸与建施图一致c)承重墙、柱与纵横轴线关系尺寸正确 d)基底(或承台)与纵横轴线关系尺寸正确e)桩位布置与纵横轴线关系尺寸正确 f)柱、基础梁,
18、承台,独立基础编号正确g)基底放阶位置应与地质资料一致h)沉降缝处基础应有大样交待i)构造柱编号、平面位置正确j)集水井坑位置标高正确k)沉降观测点的设置及说明正确 l)底板分块、配筋、厚度、板面标高正确m)后浇带或加强带位置、宽度、做法应有大样交待n)条基的剖面图中有配筋、垫层、圈梁、防潮层,标注尺寸、标高及轴线关系o)扩展基础除上调内容外,还有放大平面,柱插筋p)桩大样符合构造要求q)承台与桩的关系尺寸、锚固构造正确r)承台剖面、配筋、尺寸、标高明确s)大样表格化明确、清楚t)大样与平面吻合3.1.2。5 结构平面布置图a)轴线号和尺寸与建施图一致b)注明各层板面标高c)梁、柱、承重墙、剪
19、力墙的位置正确 d)梁编号、断面尺寸、位置明确,并与详图一致e)板编号、厚度、定位、配筋正确f)预制板走向、厚度、定位、配筋正确g)预留洞大小、位置、洞口构造处理齐全明确h)不同板面标高的位置、标高明确i)预制板遇柱的处理j)梁垫位置、断面、长度、配筋交待清楚k)圈梁位置,编号、断面、配筋、底标高交待清楚(应有单线平面示意图)l)门窗洞口标注过梁编号m)楼梯间注明所在详图号n)雨篷、阳台的位置,标高、配筋及构造交待清楚o)屋面平面中女儿墙构造柱交待做法p)高出大屋面之楼梯间、构筑物、设备基座等表示清楚q)外露现浇超长构件(如挑檐或天沟等)有伸缩缝r)后浇带或加强带的位置明确,做法应有大样交待3
20、。1。2。6 构件大样图及节点构造详图a)柱、梁等通用大样图上该填充的说明已齐全b)凡是通用图表中无法表达及难以表达的构件已绘出详细大样c)详图与平面图及建施图一致d)详图的平面、剖面的相互关系尺寸,与轴线的相互关系尺寸。材料要求齐全e)详图符合抗震要求f)楼梯平台口梁不会碰头3。2结构专业施工图审核提纲3。2。1 结构计算a)结构布置与内力分析计算方法合理b)荷载取值符合规定,并无遗漏c)电算及手算数据均经校对d)构件断面与配筋均适度3.2。2 施工图纸a)封面、目录齐全正确b)轴线与建施图一致c)设计说明正确无误,图纸符合深度要求d)基础选型、埋深与地质资料相符e)基础特殊处理部分交待清楚
21、符合要求f)抗震构造措施符合要求g)人防符合抗力要求h)通用图的选用标准正确i)薄弱部分的处理安全可靠j)特殊大样保证安全可靠3.3. 结构专业施工图审定提纲3。3。1 结构计算a)结构布置与内力分析计算方法合理b)所有计算资料已经校、审3.3。2 施工图纸a)封面、目录齐全正确b)设计说明正确无误,图纸符合深度要求c)平面图中轴线与建施图一致d)基础设计与地质资料相符e)抗震构造措施符合要求f)人防符合抗力要求g)特殊部分及薄弱部位的处理与构造,安全可靠4、给排水专业施工图校审提纲 4。1 给排水专业施工图校对提纲4。1。1 说明、图例a)给水系统、水源;热水系统及热媒来源,饮水供应 b)排
22、水系统、处理程度:处理构筑物(或设备)选型及设置;排水出路;雨水排除c)消防系统、消防等级,系统分类及分区 d)设备选型,材料选用 水泵机组、冷却塔、电子除垢仪、水位控制装置、消防水泵接合器、消火栓箱、自动喷水喷头、水加热器、开水炉、卫生洁具(高级酒店地漏的材质)、各类阀门等等,选型是否交待清楚及合理,是否满足使用要求,管材选用、连接方式、安装方式、保温及防腐措施,是否恰当及交待清楚e)安装大样图选用(国标、院标):图集、图号、页次f)如果套用通用说明时,按本工程设计要求的增删内容是否恰当 g)语句表达、文字错漏h)图例是否符合国标规定i)主要设备材料表4。1。2 平面图a)房间名称、标高、主
23、要轴线b)用水设备、排水设备、消防设备(气体消防、水力警铃、报警阀及其排水器、接合器及其相关的室外消火栓、室内消火栓、喷头布置等),各类管道布置;各层各立管编号c)必要的剖面图及其在平面上的相关位置d)必要的放大平面(如泵房、设备间、卫生间、管道井);卫生间放大平面及其相应的编号;放大图与小样平面上各类管道的衔接e)穿混凝土外墙及水池(水箱)壁的防水套管、穿墙、混凝土墙、楼板等预留孔洞或套管,它们的平面位置,规格、尺寸、标高等,是否向土建专业提资料(最好能绘出预留孔洞、套管一览图)f)排水沟、集水坑、设备基础、水池水箱等与土建的配合;水泵、开水炉、冷却塔、消防等的控制要求及控制点、水位控制等等
24、,与电专业反其他有关专业的配合g)各种安装详图的选用4。1。3 系统(透视)图a)立管编号与平面一致,各支管的连接与平面一致,各卫生间管道与放大平面的一致b)管径、标高(包括各层标高、室外标高及管道安装标高)、坡度、给排水设备、管道附件(检查口、清扫口、通气帽、雨水口、伸缩器或波纹管等)及阀门(报警阀、水力警铃、水流指示器、压力开关、检修阀、止回阀、减压阀、排气阀、泄水阀、安全阀),计量仪表等是否表示清楚,相关数据(如工作压力)是否标注清楚、准确c)管道连接是否合理,与所选用的相关标准图是否一致d)各系统图是否齐全或均有交待4.1.4 计算书a)给水系统:系统分区、用水量统计、贮水量、加压设备
25、、减压方式及设备,二次消毒设施,干管管径计算及最不利点所需水压的相关管径计算b)热水系统:系统分区、耗热量统计、加热方式、加热及贮热设备选用、热煤耗量、循环方式及循环泵选用、干管管径计算及最不利点所需水压的相关管径计算c)循环冷却水系统:水量、补水量、冷却塔选用、水泵选用、控制方式、干管管径计算及最不利点所需水压的相关管径计算d)消防系统:水量统计、贮水量及贮水池容积,系统分区、消防加压泵、增压设施、减压设施、防超压措施、排水措施、主要管径计算及自动喷水系统最不利处200m2保护范围内管的管径计算、气体消防设置范围、被保护体积、药剂总耗量e)饮水(开水)系统:供应方式、供应量、设备选择f)排水
26、系统:排水量、处理方式、处理构筑物计算选用;主要干管和立管的过水能力核算;各系统的通气方式,通气管断面g)雨水系统:雨量计算公式,有关参数的准确性,面积计算,雨水斗布置及选择(与建筑工种配合),管道管径计算h)中水系统:系统流程、水源、水量平衡计算、系统分区、水泵选用、减压设施,水处理设备计算、选用4。2 审核4.2.1 各个系统(给水、热水、消防、饮水、排水雨水、冷却循环水等)方案的合理性,是否符合规范,是否符合市政给排水的条件和要求,是否满足使用要求和便于施工、维修、管理4.2。2 计算有无纰漏,计算公式及有关数据的选用正确与否,计算结果有无纰漏4。2.3 主要设备、器材选用的标准4。2.
27、4 图面质量,标准图选用是否恰当,必要的放大图剖面图是否齐全,对施工等要求是否交待清楚4.2。5 其他未校对出来的问题5、电气专业施工图校审提纲 5.1 电气专业“强电部分”施工图校审提纲5。1.1 总平面:说明、线路敷设方式,电缆选择、导线选择、电缆沟截面、架空线杆型选择及机械强度计算、拉线方式、标注方法、电压损失、重复接地、道路照明5.1.2 10KV变配电所:供配电方式,10KV一次系统,二次线路方案,低压一次系统,负荷计算结果,平剖面图,进出线平面,高、低压电气设备的短路校检,电流互感器变比,接地型式及接地平面,设备材料表5。1。3 干线电配方式及干线系统:干线敷设方式,如设置竖井时,
28、其布线系统、配电小间设备布置、局部等电位连接及PE的做法、厂接箱、配电箱的电气设备选择及上下配合,线路编号、线缆管截面与低压出线系统图是否相符,支线选择,保护装置的选择,电压损失,校验大电动机启动时的电压损失,平面图5。1.4 照明:房间名称、灯具位置、负荷计算、支线回路编号、负荷分相、线路选择、敷设方式,电压损失,每回路灯具个数,局部照明、检修照明、应急照明、疏散指示照明、节日照明、喷水池照明、障碍照明,接地5.1。5 防雷接地:防雷等级,防雷接地措施,避雷带网格,引下线数量,间距、接地电阻值,共用接地装置,工作接地.保护接地5。1.6 柴油发电机房:系统图,平、立剖图,贮油、供油、排油、进
29、风、排风、散热、冷却、排烟、噪声 5。2 电气专业“弱点部分”施工图校对提纲5.2.1 电话站a)机房设备布置平面图设备及其尺寸b)中断方式图,中断线容量及中断电缆型号c)电话电缆配线系统图d)市话电缆引入方位,电缆型号及数量e)用户电话安装部位及编号、标高f)管线代号、线型、线数、管径、管材及敷设敷设g)电话交接箱(总配线架)电话分线盒安装及其容量(包括预留)盒标高h)电缆竖井设备安装及孔洞预留盒埋件预埋i)孔洞预留及其尺寸标高j)接地措施及接地电阻值k)设备材料表5.2.2 通信线路网络a)总平面布缆系统b)人、手孔建筑及其上覆大样c)管道(人、手孔)纵向剖面及其埋深标高d)管道横断面和布
30、缆代号及其型号、容量e)直埋电缆沟断面和布缆代号及其型号、容量、埋深f)墙壁电缆预埋构件、间距、吊线程度g)通信线路同其他管线盒建筑物的间距h)通信线路接地保护措施及其接地电阻5。2.3 广播、电视、保安、消防等系统a)机房设备平面布置的设备及其尺寸b)系统图的功能及其组成的合理性盒完整性c)系统的功能控制d)系统、交直流供电方案e)平面图中断设备和终端设备的安装部位及其编号和标高 f)管线代号、线型、线数、管径、管材及敷设敷设g)系统接地措施及其接地电阻值h)设备材料表5。2。4 建筑物自动化系统a)自动化控制系统功能说明书b)自动控制系统控制点附表c)自动控制系统网格结构图d)系统交直流供
31、电方案e)系统接地措施及接地电阻值f)中央控制室和各工作站设备布置平面设备和尺寸g)自动控制各子项控制功能及其原理图h)平面图DDC数据采集站安装部位、编号及标高i)平面图被控设施安装部位、编号和标号j)平面图线槽、管线代号、线型、线数、管径及敷设方式k)设备材料表5.2。5 建筑与建筑群综合布线a)系统说明书,系统含羞的模拟和数据信息内容,及其同BA(楼宇自动化)、CA(通讯自动化)、OA(办公自动化)等等各项系统工程的关联b)系统图、系统的各子项系统安排清晰,组网合理 c)平面图交接配线设备,终端设备的安装部位及编号、标高d)槽管代号、线型、线数、管径管材及敷设方式e)系统接线措施及接地电
32、阻值 5.3 电气专业“强电部分”施工图审核提纲5。3。1 总平面:设计标准,线路敷设方案,电缆或导线的选择,电压损失5.3。210KV变配电所:高、低压系统、平面布置、节电措施、计算结果5.3。3 电力:设计方案,主要控制设备的选择,线路电压损失,大电动机起动时电压损失5。3。4 照明、照度标准、灯具造型、节电、相序分配,应急照明5.3。5 防雷接地:防雷等级、防雷接地措施、接地电阻5.3。6 柴油发电机房:系统方案、平剖面图 5.4 电气专业“弱电部分”施工图审核提纲5。4.1 设计依据标准、规范、规程5。4。2 设计方案、技术经济指标5。4。3 设计深度5.4。4 标准定型复用图5。4。
33、5 计算书5。4。6 大样齐全5。4。7 认真校对6、暖通空调专业施工图校审提纲 6。1 暖通、空调专业施工图校对提纲6。1。1 计算书及设计施工说明,检查以下内容:a)设计范围(采暖、通风、空调制冷、防烟排烟等)b)室外计算参数c)室内设计参数d)建筑热工数据e)冷、热负荷数据f)冷、热源及其参数g)水、风系统形式及控制h)防、排烟系统设置、风量及控制i)消声、减震措施 j)管材及保温材料选择k)承压和试压要求l)其他问题6.1。2 图纸a)目录中国标、院标、统一施工说明是否完整b)设备表项目及技术参数是否齐全正确c)图面中图例、符号是否有交待和一致d)平面、剖面、系统图(或原理图)是否一致
34、e)尺寸、管径、标高、设备编号、系统号、坡度等是否齐全f)图面、文字上有无错、漏、碰、缺g)与其他专业的配合、互提资料有无差错、漏洞和矛盾h)能够发现的其他问题 6。2 暖通空调专业施工图审核提纲6.2。1核对设计任务书、审批文件等原始资料6。2.2 核对工艺(或业主)的要求6。2。3 核实土建提供的资料及与其他工种配合上的原则问题6.2。4 采用的计算数据是否正确合理6。2.5 室内设计参数是否合适6.2。6 冷、热负荷的计算结果及指标是否合适6。2.7 冷、热源的选择是否合理、符合实际6。2.8 水、风系统设计是否技术先进、经济合理,满足使用要求6。2。9 主要设备材料选型是否合适6。2.10 防、排烟系统是否齐全,其技术措施是否完全,按“高规”执行6.2。11 各系统的控制装置是否合理、符合现实6。2.12 系统附件的配备、位置是否合理6。2。13 系统是否有利于运行、维护和管理6.2。14 整个设计在执行有关规范、标准上有无问题6.2。15 设计文件是否完整、有无漏项,其深度是否满足规定的要求6。2.16 校对未检查出的其他问题
