桥梁施工脚手架方案.doc

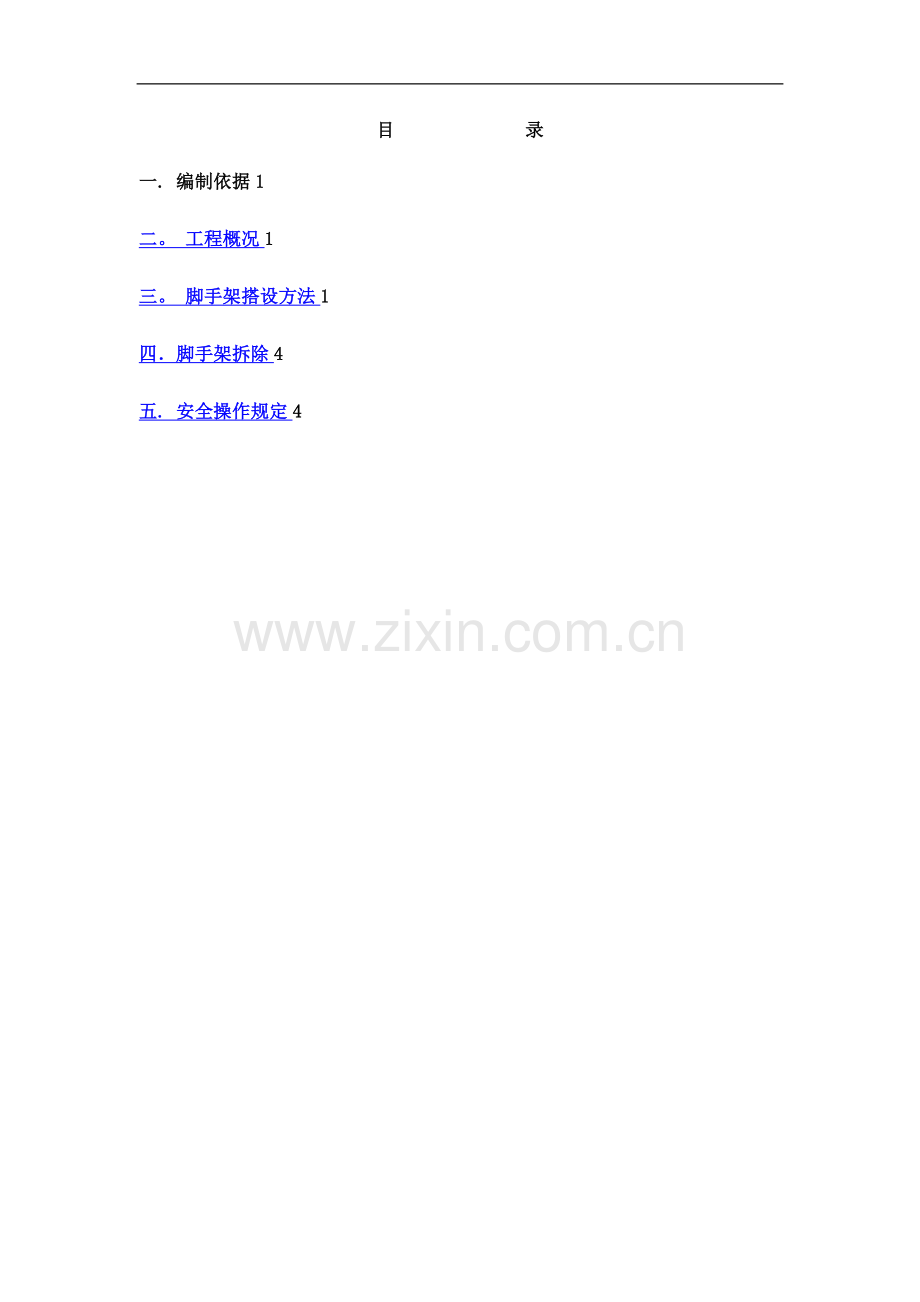

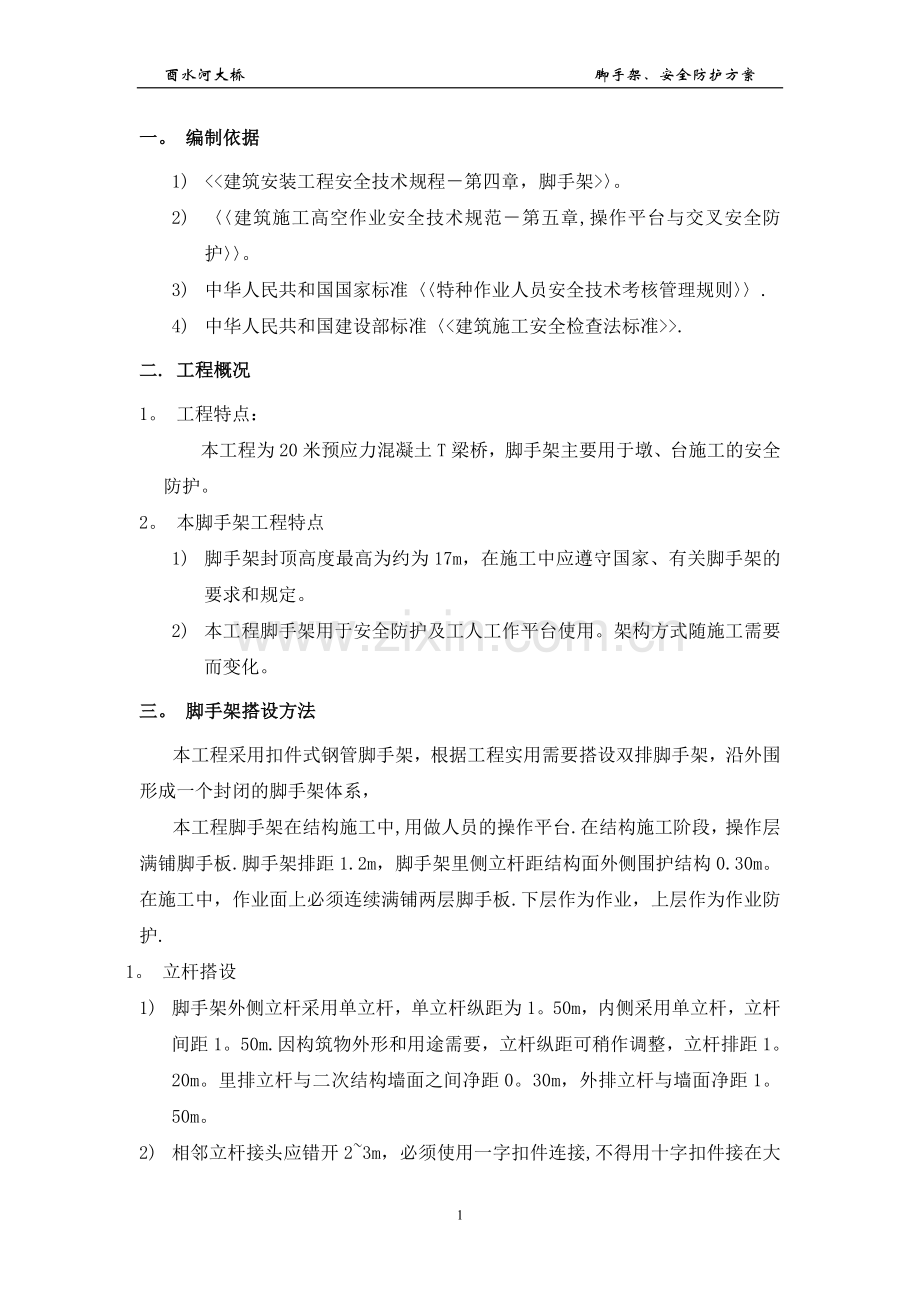

目录一. 编制依据1二。 工程概况1三。 脚手架搭设方法1四脚手架拆除4五. 安全操作规定4酉水河大桥 脚手架、安全防护方案一。 编制依据1) 。2) 建筑施工高空作业安全技术规范第五章,操作平台与交叉安全防护。3) 中华人民共和国国家标准特种作业人员安全技术考核管理规则.4) 中华人民共和国建设部标准.二. 工程概况1。 工程特点：本工程为20米预应力混凝土T梁桥，脚手架主要用于墩、台施工的安全防护。2。 本脚手架工程特点1) 脚手架封顶高度最高为约为17m，在施工中应遵守国家、有关脚手架的要求和规定。2) 本工程脚手架用于安全防护及工人工作平台使用。架构方式随施工需要而变化。三。 脚手架搭设方法本工程采用扣件式钢管脚手架，根据工程实用需要搭设双排脚手架，沿外围形成一个封闭的脚手架体系， 本工程脚手架在结构施工中,用做人员的操作平台.在结构施工阶段，操作层满铺脚手板.脚手架排距1.2m，脚手架里侧立杆距结构面外侧围护结构0.30m。在施工中，作业面上必须连续满铺两层脚手板.下层作为作业，上层作为作业防护.1。 立杆搭设1) 脚手架外侧立杆采用单立杆，单立杆纵距为1。50m，内侧采用单立杆，立杆间距1。50m.因构筑物外形和用途需要，立杆纵距可稍作调整，立杆排距1。20m。里排立杆与二次结构墙面之间净距0。30m，外排立杆与墙面净距1。50m。2) 相邻立杆接头应错开23m，必须使用一字扣件连接,不得用十字扣件接在大横杆上或用转轴扣件搭接，立杆必须垂直，允许偏差1/200立杆高度.里、外排两立杆的连线要与墙面垂直。3) 脚手架搭设到构筑物顶面时，里排立杆要高于构筑物顶面11.5m,外排立杆要高于构筑物顶面11。5m，搭设两道护身栏,并挂密目安全网。2。 大横杆搭设1) 脚手架纵、横方向必须各设置一道扫地杆，各处立杆下端支撑点在同一标高上，因此设置通长扫地杆。2) 本工程脚手架大横杆步距1.8m，可以根据高度作适当调整，以满足操作层操作的需要，但不应超过1。8m。大横杆搭设必需水平连接，使用一字卡通长连接,不得用转轴卡连接，同步的内排接头及同排的上下步接头均需错开一个竖杆间距。大横杆与立杆的连接应使用十字卡，不得使用转轴卡替代，因转轴卡强度大大低于十字卡，替用易发生安全事故。3. 小横杆搭设：小横杆间距随立杆间距1。50m左右，小横杆铺板时，间距不得大于1.5m，不铺板时不得大于3。0m.小横杆和竖杆的固定后用十字卡,不得用转轴卡替.小横杆应压在大横杆之上，不得吊在其下使用 。4. 剪刀撑的搭设 本工程第一步脚手架高度不超过24m，应该满布剪刀撑,第二步脚手架高度不超过24m，根据规范要求设置剪刀撑，中间各道剪刀撑之间净距不大于15m.从两端每5根立杆从下到上设连续式的剪刀撑，从下到上连续设置，剪刀撑钢管连接应用两只旋转扣件搭接，接头长度不得小于500，剪刀撑与地面的夹角为450600，剪刀撑每两节两端应用旋转扣件与立杆扣牢。剪刀撑全部采用单杆搭设。5。 脚手板本工程采用3cm厚竹跳板,采用楠竹制成，长度为23m,宽度为2025cm，单块重量不大于20Kg。施工作业层脚手板必须铺满、铺严、铺稳，不得有探头板、飞跳板，脚手板接头平接。脚手板上用12或14钢筋横压脚手板，用8铅丝与小横杆绑牢，压脚手板钢筋间距2。0m,且每块脚手板上不得小于3道。6。 拉接和卸载外侧双排脚手架水平方向沿构筑物周圈水平方向每间隔1。5m（每跨）必须用脚手管与构筑物相互抵靠，高度方向每3m（两步）左右设置一道。拉接方法是：四方全部都用钢管牢牢的靠在混凝土墩身上。7。 防护1) 栏杆设置在操作面外侧的上、下两道大横杆之间,高度1/2步距，随操作面而设置。结构施工期间,设在外排竖杆上。栏杆与竖杆相交处应用十字卡卡牢，一字卡连接做法与大横杆相同。2) 小眼立网应从下至上全部封平，并与脚手板同层处的大横杆绑紧,防止漏人。结构期间小眼网封在外排架上.3) 外脚手架竖直方向每6m高要固定一层水平安全网。4) 施工作业层上两步架处必须满铺与作业层同宽度的脚手板,起防砸用作，并不得有板缝。8。 安全防护措施：1) 钢管:管身应平直，外径4851毫米,壁厚33。5毫米,长度以六米、三米和二米使用最多，其次为四米杆,钢管进场前应该检查其生产厂家的营业执照和资质证明，进现场须有质量保证单（合格证）并检查外观质量，壁厚不够、有严重锈蚀、弯曲、压扁或有裂纹的禁止使用.2) 扣件：需是经劳动部门批准的单位生产的玛钢扣件，外表无缺陷，连接转动灵活，有出厂合格证明，并检查其外观质量，发现有脆裂、变形、滑丝、脱轴的禁止使用3) 脚手板材,3cm竹跳板,采用楠竹制成，长度为23m,宽度为2025cm.腐朽臂裂有活动节点,偏移和变形严重的脚手板禁止使用.4) 安全网宽度不小于3米，长度不大于6米,网眼不得大于10cm。必须用维纶、绵纶和尼龙等材料纺织的符合国粗标准的安全网严禁使用拉坏和腐朽的安全网，丙纶小眼网只准当立网使用。5) 支架安装完成后，对各节点和支撑进行检查，确认符合要求后方进行下道工序。6) 加强日常对脚手架稳定性基座、连接点、斜撑及各关键节点的检查.9。 脚手架的保管与维护1) 钢管和扣件要分类堆放，钢管露天堆放时必须用防水材料覆盖，堆场要平坦，排水流畅，堆垛下加垫木板.脚手架扣件要装袋集中保存，以免丢失.2) 为防止锈蚀,钢管外壁经彻底除锈后涂防锈漆一道,面漆一道内壁应涂刷防锈漆两道，每二年涂一次。扣件及螺栓在每次使用后，应用煤油洗净,并涂上机油,以免影响扣件紧牢固。3) 脚手板应按长度分类码地不低洼不积水，脚手板两端应用10镀锌铝丝缠绕34圈并用钉固定丝头，安全网应存放在库房内叠放整齐,下面应设垫术防潮通讯。四脚手架拆除1. 架子的拆除程序，先在支架上制作工作平台，专人指挥，应由上而下按楼层按步的拆除,先拆保护安全网，脚手板和排木,再依次拆十字盖的上部扣件和接杆。拆除下一道剪刀撑以前，必须绑好临时斜支撑，防止架子倾倒,禁止采用推倒或拉倒的方式拆除。2. 拆杆或放杆时，必须协同操作，拆下来的钢管要逐根传递下来，不要从高处丢下来.以防将钢管摔坏或发生事故，拆下来的扣件要集中放在工具袋内装满后平稳吊运下来，不要从上面丢下来。3. 拆除架子时，作业面周围及进出口处必须派专人了望,严禁作业人员进入危险区，拆除架子应该加临时围挡,作业区内电线及其设备有防碍时，应该事先与有关单位联系拆除转移或加防护.五。 安全操作规定1. 从事脚手架搭设的工人必须经培训考核合格,持特种作业操作证上岗作业，非架子工未经同意不得单独进行作业。2. 架子工必须经过体检,凡患有高血压、心脏病、癫痫病、晕高或视力不够以及不适合登高的，不得从事登高架设作业.3. 脚手架要结合工程进度搭设，搭设未完的脚手架,在离开作业岗位时，不得留有未固定构件和不安全隐患，确保架子稳定。4. 脚手架搭设前应清除障碍物、平整场地、夯实基土、做好排水。5. 脚手架未经验收合格前，禁止上架子作业。6. 六级以上强风和大雨、大雪、大雾天气，应停止高空作业。7. 作业中出现不安全险情时,必须立即停止作业,组织撤离危险区域,并做好安全应急预案。8. 搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。安全网应按有关规定搭投或拆除。5
