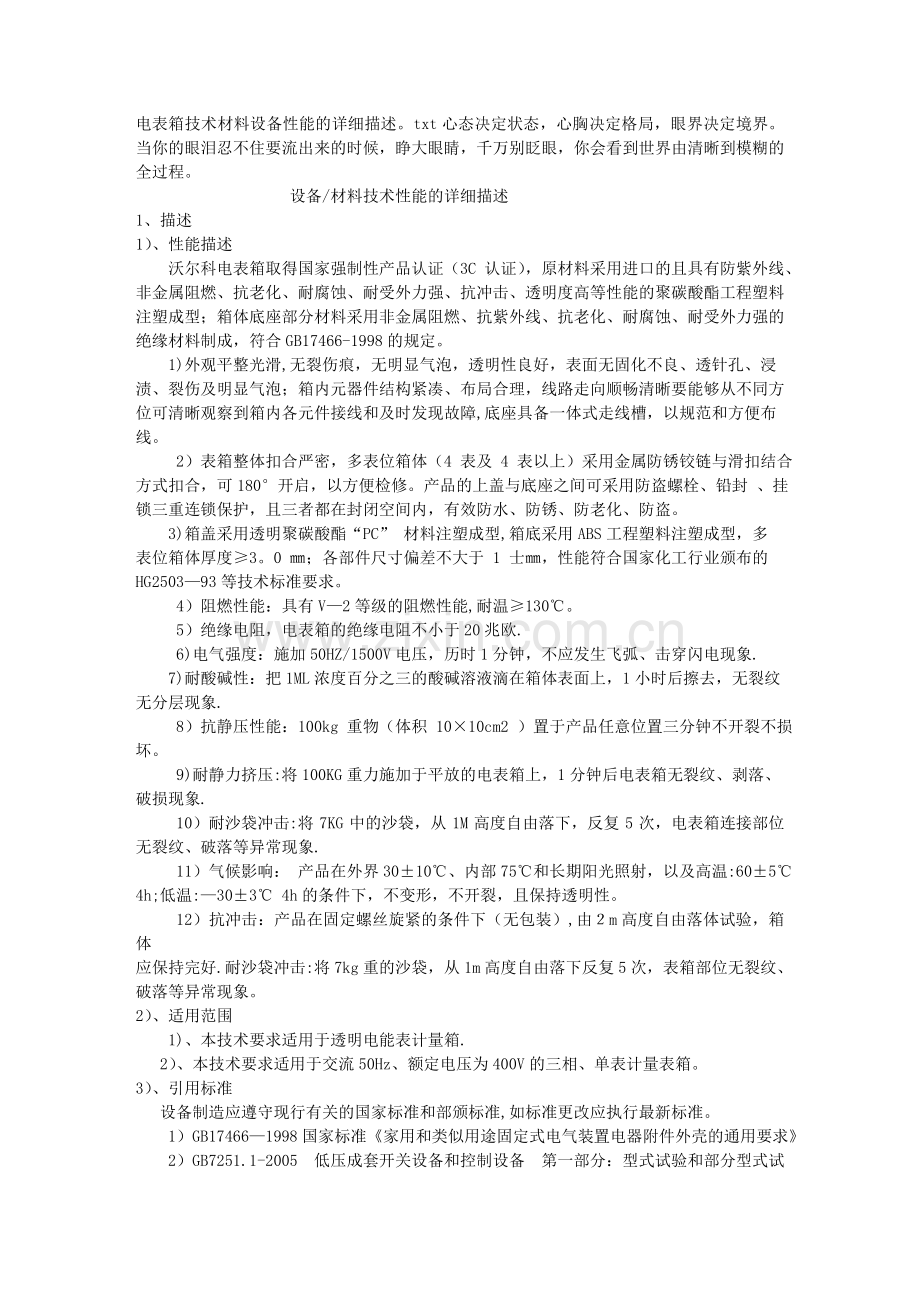

设备/材料技术性能的详细描述
1、描述
1）、性能描述
沃尔科电表箱取得国家强制性产品认证（3C 认证），原材料采用进口的且具有防紫外线、
非金属阻燃、抗老化、耐腐蚀、耐受外力强、抗冲击、透明度高等性能的聚碳酸酯工程塑料
注塑成型；箱体底座部分材料采用非金属阻燃、抗紫外线、抗老化、耐腐蚀、耐受外力强的
绝缘材料制成，符合GB17466-1998的规定。
1)外观平整光滑,无裂伤痕，无明显气泡，透明性良好，表面无固化不良、透针孔、浸
渍、裂伤及明显气泡；箱内元器件结构紧凑、布局合理，线路走向顺畅清晰要能够从不同方
位可清晰观察到箱内各元件接线和及时发现故障,底座具备一体式走线槽，以规范和方便布
线。
2）表箱整体扣合严密，多表位箱体（4 表及 4 表以上）采用金属防锈铰链与滑扣结合
方式扣合，可180°开启，以方便检修。产品的上盖与底座之间可采用防盗螺栓、铅封 、挂
锁三重连锁保护，且三者都在封闭空间内，有效防水、防锈、防老化、防盗。
3)箱盖采用透明聚碳酸酯“PC” 材料注塑成型,箱底采用ABS工程塑料注塑成型，多
表位箱体厚度≥3。0 ㎜；各部件尺寸偏差不大于 1 士㎜，性能符合国家化工行业颁布的
HG2503—93等技术标准要求。
4）阻燃性能：具有V—2等级的阻燃性能,耐温≥130℃。
5）绝缘电阻，电表箱的绝缘电阻不小于20兆欧.
6)电气强度：施加50HZ/1500V电压，历时1分钟，不应发生飞弧、击穿闪电现象.
7)耐酸碱性：把1ML浓度百分之三的酸碱溶液滴在箱体表面上，1小时后擦去，无裂纹
无分层现象.
8）抗静压性能：100kg 重物（体积 10×10cm2 ）置于产品任意位置三分钟不开裂不损
坏。
9)耐静力挤压:将100KG重力施加于平放的电表箱上，1分钟后电表箱无裂纹、剥落、
破损现象.
10）耐沙袋冲击:将 7KG 中的沙袋，从 1M 高度自由落下，反复 5 次，电表箱连接部位
无裂纹、破落等异常现象.
11）气候影响： 产品在外界30±10℃、内部75℃和长期阳光照射，以及高温:60±5℃
4h;低温:—30±3℃ 4h的条件下，不变形，不开裂，且保持透明性。
12）抗冲击：产品在固定螺丝旋紧的条件下（无包装）,由２m高度自由落体试验，箱体
应保持完好.耐沙袋冲击:将7kg重的沙袋，从1m高度自由落下反复5次，表箱部位无裂纹、
破落等异常现象。
2）、适用范围
1)、本技术要求适用于透明电能表计量箱.
2）、本技术要求适用于交流50Hz、额定电压为400V的三相、单表计量表箱。
3）、引用标准
设备制造应遵守现行有关的国家标准和部颁标准,如标准更改应执行最新标准。
1）GB17466—1998国家标准《家用和类似用途固定式电气装置电器附件外壳的通用要求》
2）GB7251.1-2005 低压成套开关设备和控制设备 第一部分：型式试验和部分型式试验

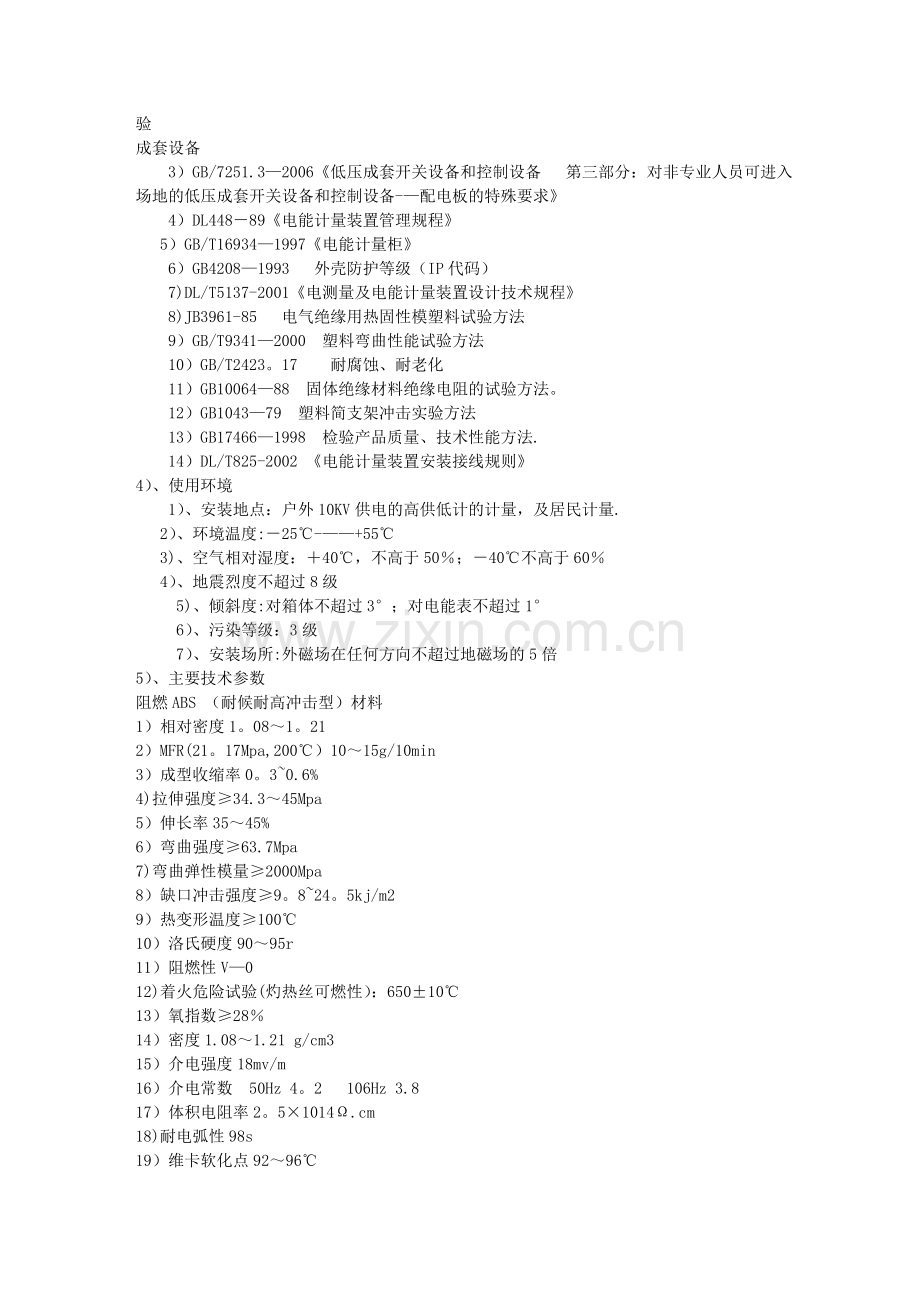

成套设备
3）GB/7251.3—2006《低压成套开关设备和控制设备 第三部分：对非专业人员可进入
场地的低压成套开关设备和控制设备-—配电板的特殊要求》
4）DL448－89《电能计量装置管理规程》
5）GB/T16934—1997《电能计量柜》
6）GB4208—1993 外壳防护等级（IP代码）
7)DL/T5137-2001《电测量及电能计量装置设计技术规程》
8)JB3961-85 电气绝缘用热固性模塑料试验方法
9）GB/T9341—2000 塑料弯曲性能试验方法
10）GB/T2423。17 耐腐蚀、耐老化
11）GB10064—88 固体绝缘材料绝缘电阻的试验方法。
12）GB1043—79 塑料简支架冲击实验方法
13）GB17466—1998 检验产品质量、技术性能方法.
14）DL/T825-2002 《电能计量装置安装接线规则》
4）、使用环境
1）、安装地点：户外10KV供电的高供低计的计量，及居民计量.
2）、环境温度:－25℃-——+55℃
3)、空气相对湿度：＋40℃，不高于50％；－40℃不高于60％
4）、地震烈度不超过8级
5)、倾斜度:对箱体不超过3°；对电能表不超过1°
6）、污染等级：3级
7）、安装场所:外磁场在任何方向不超过地磁场的5倍
5）、主要技术参数
阻燃ABS （耐候耐高冲击型）材料
1）相对密度1。08～1。21
2）MFR(21。17Mpa,200℃）10～15g/10min
3）成型收缩率0。3~0.6%
4)拉伸强度≥34.3～45Mpa
5）伸长率35～45%
6）弯曲强度≥63.7Mpa
7)弯曲弹性模量≥2000Mpa
8）缺口冲击强度≥9。8~24。5kj/m2
9）热变形温度≥100℃
10）洛氏硬度90～95r
11）阻燃性V—0
12)着火危险试验(灼热丝可燃性）：650±10℃
13）氧指数≥28％
14）密度1.08～1.21 g/cm3
15）介电强度18mv/m
16）介电常数 50Hz 4。2 106Hz 3.8
17）体积电阻率2。5×1014Ω.cm
18)耐电弧性98s
19）维卡软化点92～96℃
PC 材料
1）简支梁缺口冲击强度≥50kj/m2
2）拉伸强度≥60Mpa
3）断裂伸长率≥85％
4）服弯曲强度≥95Mpa
5)热变形温度≥130℃
6）体积电阻系数≥1.5×1015Ωcm
7）介电系数2.7~3.0
8)介电强度≥16MV/m
6）、结构性能
1）箱体底座一体式,可方便安装以及增加箱体整体强度和刚度。
2）产品采用滑扣方式扣合,四周设导水槽，提高防水性能，多表位箱体（4 表及 4 表以
上)采用金属防锈铰链与滑扣结合方式扣合，可 180°开启,以增强箱体扣合可靠性以及方
便检修。产品的上盖与底座之间可采用防盗螺栓（只能用厂家配套的特制工具开启)、铅封 、
挂锁三重连锁保护，且三者都在封闭或半封闭空间内,有效防水、防锈、防老化、防非法开
启以及防窃电。
3）仪表室箱盖以及功能窗口全透明，有效防止窃电行为，且电力稽查人员可实现在不开
箱前提下目检箱内是否存在异常状况，做到用电安全防范为主。
4）箱体在功能及结构应满足电能表与开关元件分别装设在不同单元,在功能上有明显的
供电方和用电方操作与管理的物理分隔区域，且仪表室与开关室设置防火隔板或者隔断箱壁,
提高防飞弧、防窃电可靠性。
5）箱体密封具有防雨水、防撬、防窃、散热功能。通风口设有向下的百叶窗,提高防雨
性能，百叶窗间隔应≤1.5mm，防止异物进入箱内。为确保开关室防水性能,开关室外应都设
有防水线.箱体盖与底座的接合处为重叠结构，在增强箱体强度的同时可以防止外部金属物
体进入箱体窃电，从而达到加强计量装置的防护能力.
6)箱内电源线最大可采用铜芯截面为10 mm2 的铜塑线.
7）单相电表箱适用于安装国内各种普通单相电能表以及单相多功能电能表。
8）为方便开关室进出线,开关室有足够的空间。
9）用户端开关室窗口设置可拆卸式安全挡板，用户或电管人员可在不拆铅封，不打开整
体箱盖的前提下更换出线开关，可降低电力企业管理成本和维护成本。
10）除一表位表箱外,其他规格箱体都设有固定线槽，规范表箱内走线。
浙江沃尔科电气有限公司
2011年09月10日
