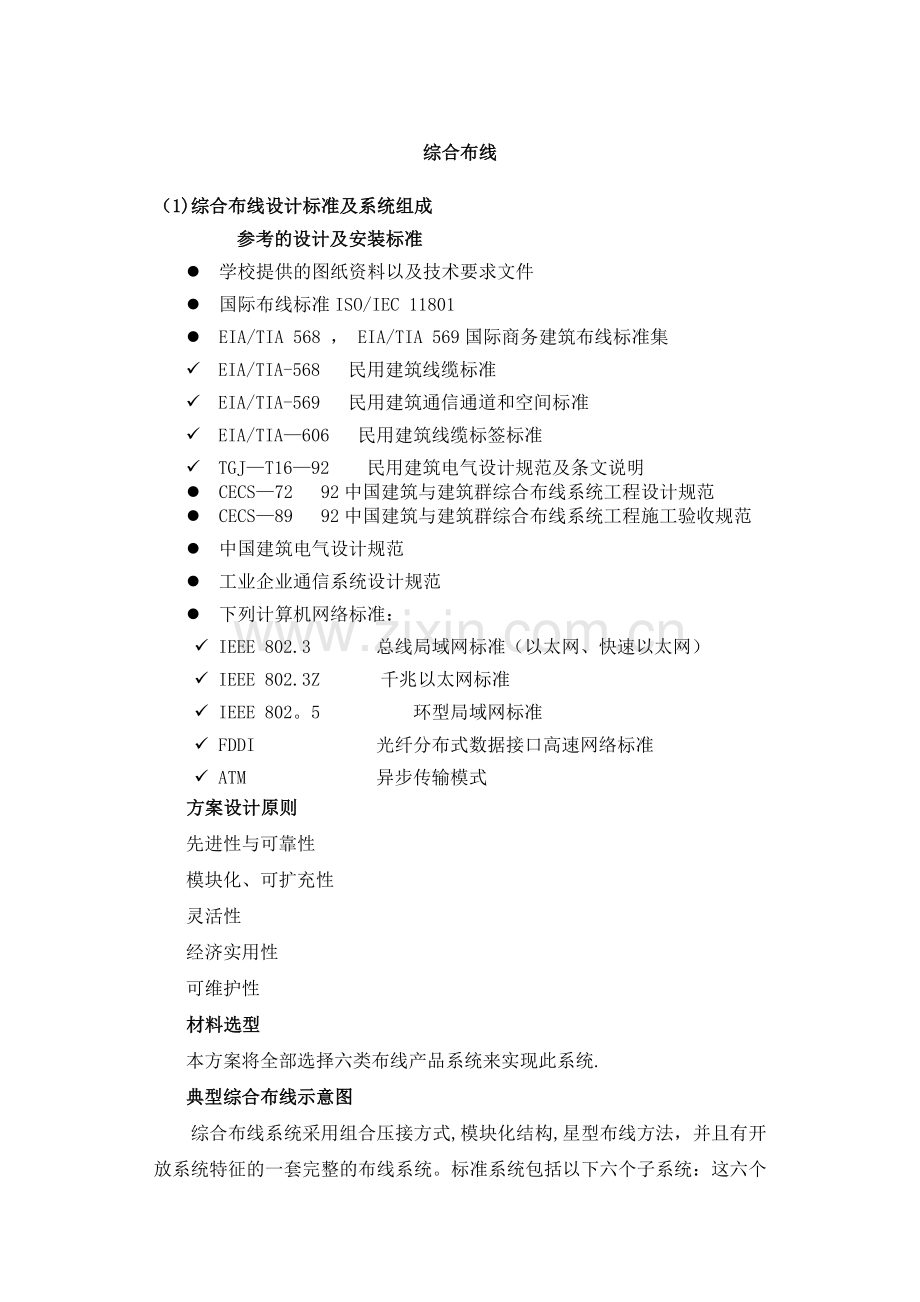

综合布线
（1)综合布线设计标准及系统组成
参考的设计及安装标准
l 学校提供的图纸资料以及技术要求文件
l 国际布线标准ISO/IEC 11801
l EIA/TIA 568 ， EIA/TIA 569国际商务建筑布线标准集
ü EIA/TIA-568 民用建筑线缆标准
ü EIA/TIA-569 民用建筑通信通道和空间标准
ü EIA/TIA—606 民用建筑线缆标签标准
ü TGJ—T16—92 民用建筑电气设计规范及条文说明
l CECS—72 92中国建筑与建筑群综合布线系统工程设计规范
l CECS—89 92中国建筑与建筑群综合布线系统工程施工验收规范
l 中国建筑电气设计规范
l 工业企业通信系统设计规范
l 下列计算机网络标准：
ü IEEE 802.3 总线局域网标准（以太网、快速以太网）
ü IEEE 802.3Z 千兆以太网标准
ü IEEE 802。5 环型局域网标准
ü FDDI 光纤分布式数据接口高速网络标准
ü ATM 异步传输模式
方案设计原则
先进性与可靠性
模块化、可扩充性
灵活性
经济实用性
可维护性
材料选型
本方案将全部选择六类布线产品系统来实现此系统.
典型综合布线示意图

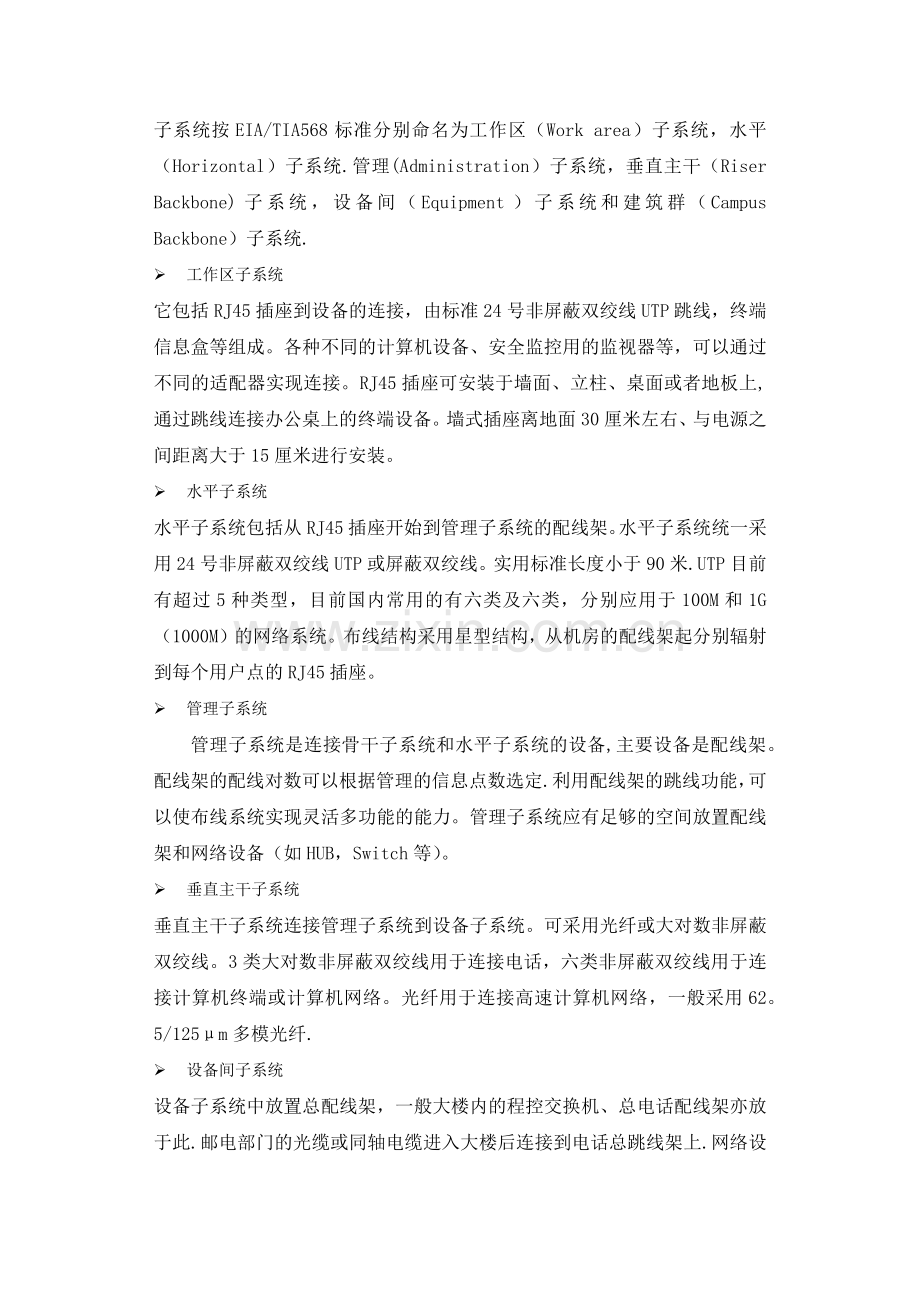

综合布线系统采用组合压接方式,模块化结构,星型布线方法，并且有开放系统特征的一套完整的布线系统。标准系统包括以下六个子系统：这六个子系统按EIA/TIA568标准分别命名为工作区（Work area）子系统，水平（Horizontal）子系统.管理(Administration）子系统，垂直主干（Riser Backbone)子系统，设备间（Equipment）子系统和建筑群（Campus Backbone）子系统.
Ø 工作区子系统
它包括RJ45插座到设备的连接，由标准24号非屏蔽双绞线UTP跳线，终端信息盒等组成。各种不同的计算机设备、安全监控用的监视器等，可以通过不同的适配器实现连接。RJ45插座可安装于墙面、立柱、桌面或者地板上,通过跳线连接办公桌上的终端设备。墙式插座离地面30厘米左右、与电源之间距离大于15厘米进行安装。
Ø 水平子系统
水平子系统包括从RJ45插座开始到管理子系统的配线架。水平子系统统一采用24号非屏蔽双绞线UTP或屏蔽双绞线。实用标准长度小于90米.UTP目前有超过5种类型，目前国内常用的有六类及六类，分别应用于100M和1G（1000M）的网络系统。布线结构采用星型结构，从机房的配线架起分别辐射到每个用户点的RJ45插座。
Ø 管理子系统
管理子系统是连接骨干子系统和水平子系统的设备,主要设备是配线架。配线架的配线对数可以根据管理的信息点数选定.利用配线架的跳线功能，可以使布线系统实现灵活多功能的能力。管理子系统应有足够的空间放置配线架和网络设备（如HUB，Switch等）。
Ø 垂直主干子系统
垂直主干子系统连接管理子系统到设备子系统。可采用光纤或大对数非屏蔽双绞线。3类大对数非屏蔽双绞线用于连接电话，六类非屏蔽双绞线用于连接计算机终端或计算机网络。光纤用于连接高速计算机网络，一般采用62。5/125μm多模光纤.
Ø 设备间子系统
设备子系统中放置总配线架，一般大楼内的程控交换机、总电话配线架亦放于此.邮电部门的光缆或同轴电缆进入大楼后连接到电话总跳线架上.网络设备将安装在标准机柜中。
Ø 建筑群子系统
建筑群子系统用于连接楼群。通常也由光缆、大对数电缆和相应设备组成。以实现楼群间的通信。
（2）综合布线技术方案设计
方案实现主干网络用1000M光纤传输，以1000M交换到桌面。
天津市岳阳道小学（常德道校区）需要实施综合布线系统的建筑包括办公楼和教学楼两部分，全部线缆到办公楼二层中心机房,教学楼汇聚全部线缆到一层分机房,及院内门卫平房等分别汇入分配线柜.最后从汇聚到办公楼二层中心机房.
信息点全部为双孔信息点，双孔信息点包括一个双孔面板和二个RJ45六类模块，个别采用四孔面板和二个RJ45模块及一个RJ11模块.UTP电缆采用六类双绞线.实现主干网络1000M光纤传输以1000M交换到桌面。
工作区子系统
按本设计方案:
信息点分布见点表：
工作区子系统由插座和跳线组成，水平系统的双绞线一端在这里端接。面板安装在每一个工作位置上。每个面板上安装一个六类插座,插座选用8芯RJ45型。工作站跳线用于连接插座与PC,跳线的两端带RJ45插头。
对于现场环境而言,所有的信息点安装在墙上，每个信息点包括一个明装底盒、一个双口面板、二个六类插座,建议其旁边20CM处安装一个电源插座，墙装的信息插座和电源插座的低边沿线距地板水平面30CM。
每个电脑点配备一条3米长的工作站跳线。提供的跳线满足1000M的数据传输标准，每根跳线均由有经验的工程师制作并经过测试。
插座采用与电源插座、控制开关面板同样大小的白色方形面板，在面板上有专门的标签卡槽，这种组合插座具有美观、标准化、防尘、安装简便等特点。
明装示意图
水平子系统
水平子系统的作用是将主干子系统的线路延伸到用户工作区子系统.
本方案中水平子系统将采用四对六类非屏蔽双绞线(Cat。 6 UTP )布线。六类非屏蔽双绞线是目前性能价格比最好的高品质传输介质,其性能指标完全符合ANSI/EIA/TIA—568标准。根据六类UTP用于支持1000MBps传输的标准最大距离为100米设计，设计中从配线架至最远端(工作区)的端口的距离在94米左右。为适应以后扩展的要求并最大限度保护投资，本方案全部采用六类线模式.
线缆从主配线间或分配线间出发,采用金属桥架或明装PVC线槽保护，连向各工作区的信息插座.信息点将按照具体的布点情况引出并连接分配线架,原则是使每一个工作站距离有源网络设备的距离小于100m。分配线间通过垂直系统连接主配线间。
对于现场环境而言,大部分布线区域建筑结构为单侧走廊结构，金属桥架沿走廊靠房间一侧布设，打过墙孔进入房间内，PVC线槽沿墙角引下至踢脚板高度，引向信息点处。
垂直干线子系统
垂直主干子系统用来连接管理子系统到设备子系统。可采用6类非屏蔽双绞线或光纤连接计算机终端或计算机网络。用于连接高速计算机网络。
在本项目中采用光纤实现主机房与分配线间之间的连接，采用金属桥架作为保护。
管理子系统与设备间系统
设备间子系统是综合布线系统中为各类信息设备(如计算机网络互联设备、程控交换机等设备）提供信息管理，信息传输服务。针对计算机网络系统，它包括网络智能交换集线器（Intelligent Switcher)及设备的连接线。主设备房是整个系统的管理中心。它将计算机、数字监控、数字广播等终端设备和网络设备的输出线通过主干线子系统相连接， 构成系统计算机网络的重要环节，同时它通过配线架跳线控制所有总配线架（MDF)的路由。
天津和平区岳阳道小学（常德道）校区的主机房在办公楼二层.对于数据系统,我们采用了标准的19“机柜，可以将这些设备（Switch，Server）集成到柜中，便于统一管理。
在主机房，主网络交换设备和数据配线架均安装在主机柜上。广域网设备,多路复用设备等也可以安装在此。
管理子系包括主配线架以及跳线，电脑采用普通跳线统是整个配线系统的关键单元，是配线系统管理最重要的一环.
根据计算机配线架以及管理环的用量和尺寸以及以后扩展的需要，不同的配线间需要分别选择2米的标准设备机柜.机柜式安装的选择，可以便于安装网络设备；便于对大量跳线的管理;对日后设备的维护管理、网络设备的使用和扩充等多有深远的意义。机柜有排气扇，换气孔,多功能电源插座和门锁.
机房是网络的枢钮，它的装修应注意以下几点:
配线室有防水措施，满足消防法规；建议每个配线室都配合楼宇控制以及消防系统而装有烟雾传感器.
配线室内应保持无尘，通风良好,有独立的空调设备，室内亮度要达到30英尺一烛光。
配线室有接地线,接地电阻〈2.5欧姆。为防静电干扰，室内设有高架防静电地板。
配线室内电源插座应自成回路，单独供电，以保护机房设备不受其它设备干扰。
建筑群子系统
采用光纤从主机房与其它楼进行连接.
