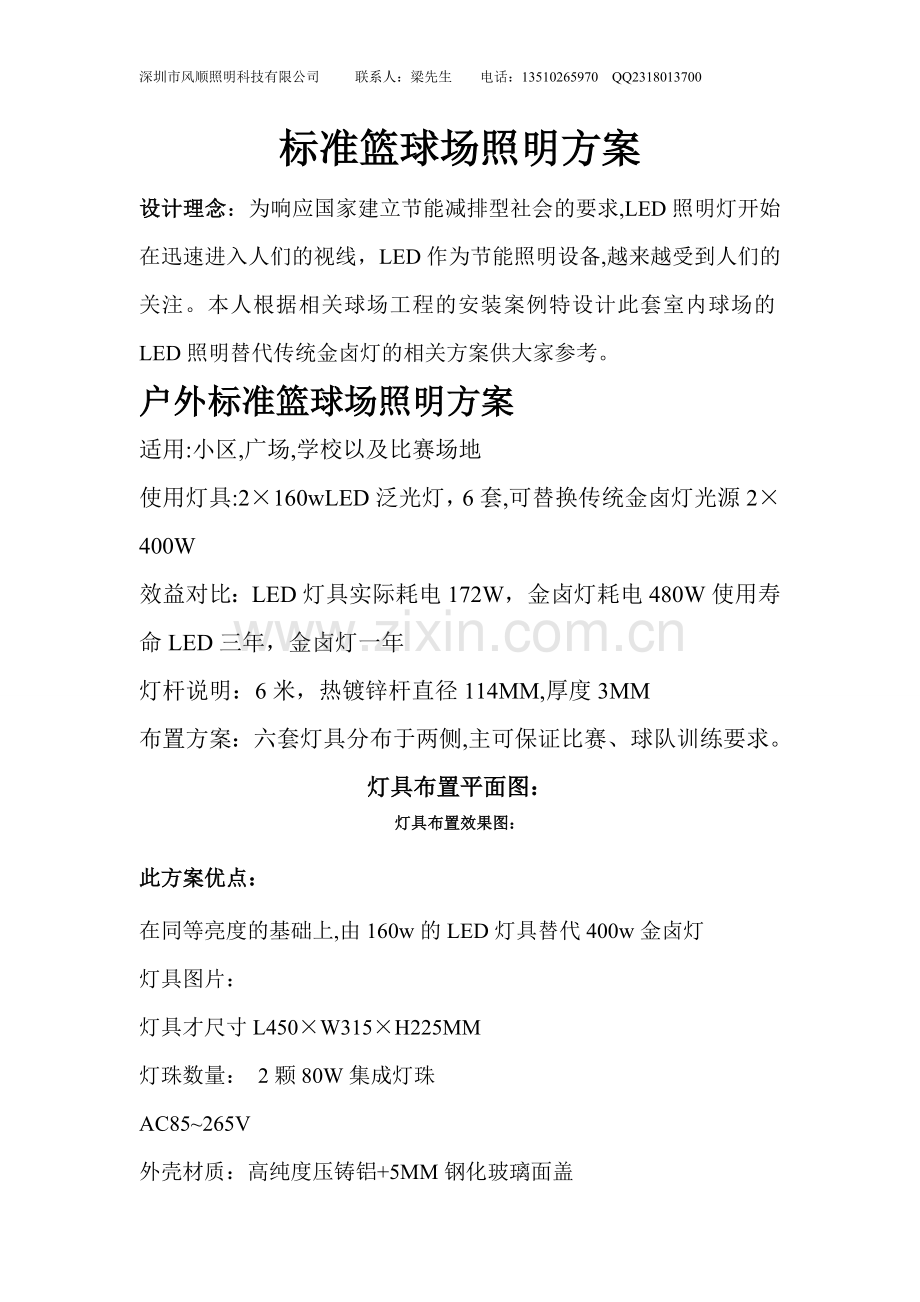

标准篮球场照明方案
设计理念：为响应国家建立节能减排型社会的要求,LED照明灯开始在迅速进入人们的视线，LED作为节能照明设备,越来越受到人们的关注。本人根据相关球场工程的安装案例特设计此套室内球场的LED照明替代传统金卤灯的相关方案供大家参考。
户外标准篮球场照明方案
适用:小区,广场,学校以及比赛场地
使用灯具:2×160wLED泛光灯，6套,可替换传统金卤灯光源2×400W
效益对比：LED灯具实际耗电172W，金卤灯耗电480W使用寿命LED三年，金卤灯一年
灯杆说明：6米，热镀锌杆直径114MM,厚度3MM
布置方案：六套灯具分布于两侧,主可保证比赛、球队训练要求。
灯具布置平面图：
灯具布置效果图：
此方案优点：
在同等亮度的基础上,由160w的LED灯具替代400w金卤灯
灯具图片：
灯具才尺寸L450×W315×H225MM
灯珠数量： 2颗80W集成灯珠
AC85~265V
外壳材质：高纯度压铸铝+5MM钢化玻璃面盖

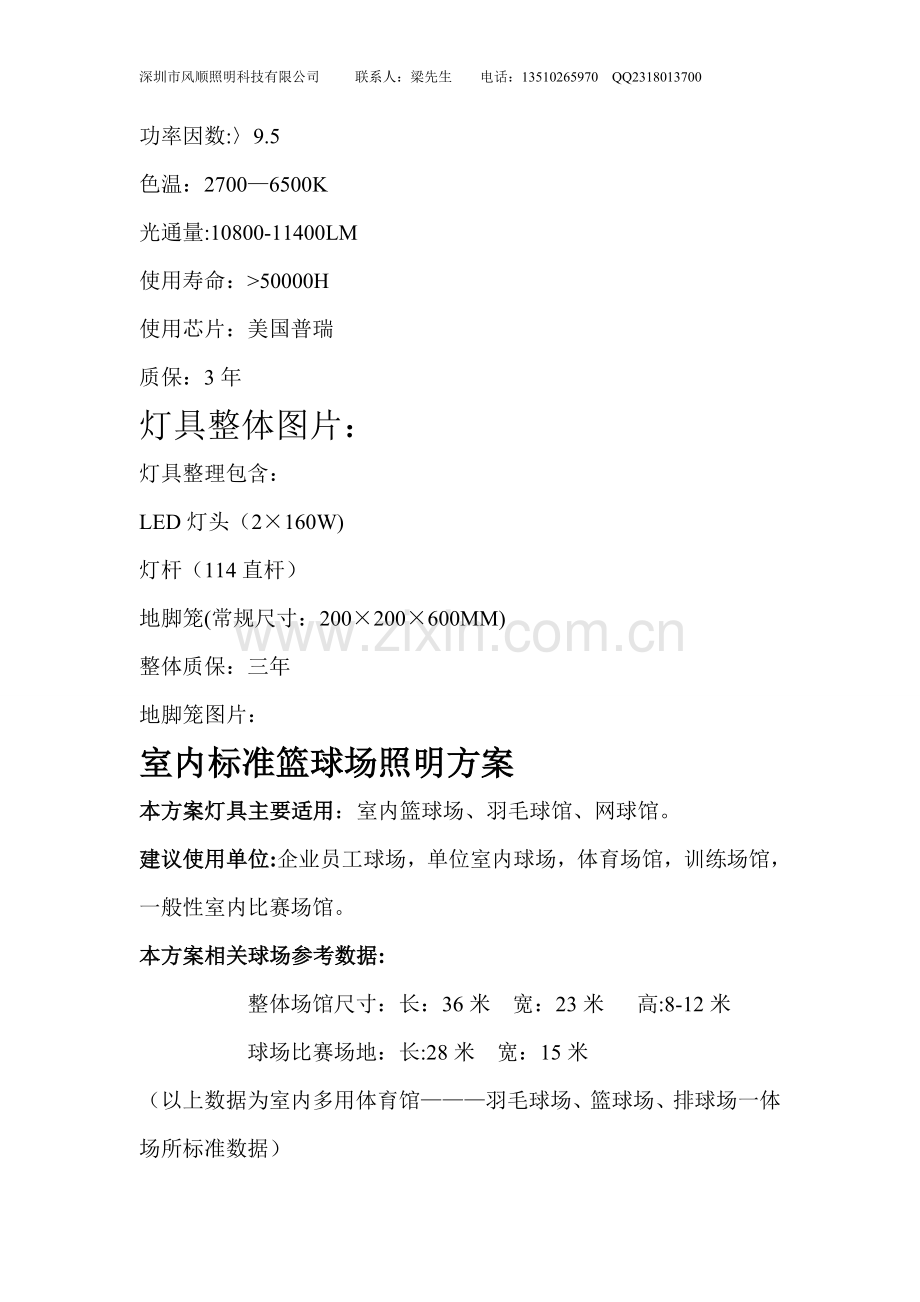

功率因数:〉9.5
色温：2700—6500K
光通量:10800-11400LM
使用寿命：>50000H
使用芯片：美国普瑞
质保：3年
灯具整体图片：
灯具整理包含：
LED灯头（2×160W)
灯杆（114直杆）
地脚笼(常规尺寸：200×200×600MM)
整体质保：三年
地脚笼图片：
室内标准篮球场照明方案
本方案灯具主要适用：室内篮球场、羽毛球馆、网球馆。
建议使用单位:企业员工球场，单位室内球场，体育场馆，训练场馆，一般性室内比赛场馆。
本方案相关球场参考数据:
整体场馆尺寸：长：36米 宽：23米 高:8-12米
球场比赛场地：长:28米 宽：15米
（以上数据为室内多用体育馆———羽毛球场、篮球场、排球场一体场所标准数据）
灯具布置平面图
室内球场LED灯具设计方案说明：
本方案合计使用36套160wLED照明灯具
中间部分为比赛场地区域，照度要求较高，采用密集布置,整个比赛区域上方布置22套160wLED灯具(注:按国家标准，篮球框上方不宜布置灯具）
四周为观众席或休息区，照度要求相对较低，因此稀松布置.
采用双线路控制：比赛区域与观众、休息区域分开控制,平时训练时可不开观众席的灯具,达到更加节能的地步.
模拟照明效果的公式支持
E=ΦNKCU /A
其中E——表示平均照度
Φ—-表示单个灯具的总光通量
N——表示灯具的总数量
K-—维护系数：随着灯具中反射器和玻璃的受污染，以及光衰
等,经过一段时间的使用后照度会有相对的下降,因此必
须要先估算在内,按照场馆环境,灯具的维护系数为0。8;
Cu—-灯具射出的光通量利用系数，取0。8的值。
A——表示场地面积
E(平均照度)=15500lm ×36盏 × 0。8×0。8 / 23 × 36= 431。3Lx
注:此照度为整个场地的平均照度,而本方案中的灯具主要密集布置于比赛区域,比赛区域照度实测是500lx以上,完全符合比赛要求。
LED灯具与传统金卤灯的对比具有的优点：
1、 使用寿命长，目前市场上的金卤灯是质保期主要在一年左右而LED的质保期在三年以上
2、 自耗功率小：LED灯具的自耗功率仅为金卤灯的10分之一
3、 维护成本低：LED灯具可做到3年免维护，而金卤灯因为其自身的原因基本上必须达到一年更换一次光源2年更换一次整流器，灯具维护成本以及人工成本大大提高.
推荐适用灯具：
160wLED投光灯
型号：FS—LT0316-160
灯具尺寸：L450×W315×H225mm
灯珠数量:2颗80W集成灯珠
外壳材质：高纯度压铸铝+5MM钢化玻璃面盖
功率因数:〉9.8
色温：6500K（正白光）光通量：15500—17000LM
使用寿命：>50000H
使用芯片：台湾晶元
应用案例:
附表：160WLED灯与400W金卤灯性能参数对比
产 品
160WLED灯
400W金卤灯
功 率
160W
400W
自损功率
10W
85W
总 功 率
170W
485W
每小时耗电
0。17度
0。485度
工作电流
0.75A
3。11A
启动性能
即开即亮
5分钟
噪 音
无
有
频 闪
2.64M 次/秒
50次/秒
寿 命
长50000小时
6000-10000小时
显色指数
﹥90%
<60％
功率因数
﹥0.98
<0.8
节能效益计算：
1、节省电费比较
按每天用电5小时，1年365天计算，每度电为1。0元，以现有灯具数量为例：
160WLED泛光灯：0.17度/支×5小时×365天×1.0元×36支=11169。0元；
1000W金卤灯：0。485度/支×5小时×365天×1。0×36支= 31864.5。0元;
以上计算得出：36支160WLED泛光灯1年节电费用：
160WLED泛光灯比400W金卤灯每年节约31864.5—11169= 20677。5元,省电65％
三年年共节省电费：1年20677。5元×3年=62032。5元
2、 维护成本比较
注：按照金卤光源电器平均寿命和维护频率来计算，每套灯具每年需更换1次光源，每2年半更换1次电器，400W亚明牌金卤灯光源价格为：100元,电器价格为：150元.
160WLED泛光灯3年维护成本为：0元。
400W金卤灯3年的维护成本为：10800元+5400元=16200元.
一年需更换光源36支，镇流器三年每套更换1次,维护成本为：
光源的维护成本：36套光源×三年更换3次×单价100元=10800元
电器的维护成本：36套电器×三年更换1次×单价150元=5400元
上述综合：三年共节约维护成本为62032。5+16200=78232.5元
（此项维护成本未包含人工费用）
