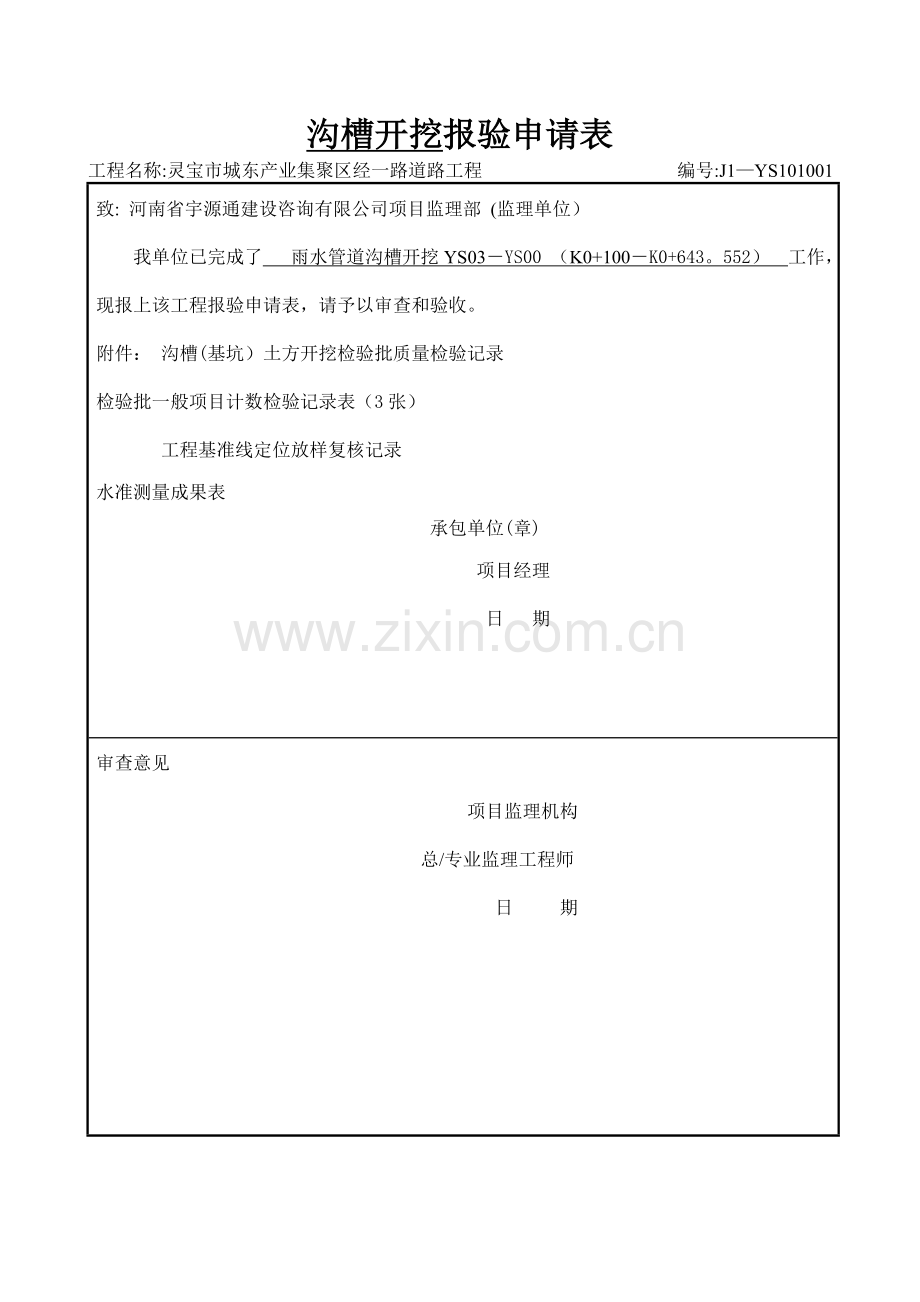

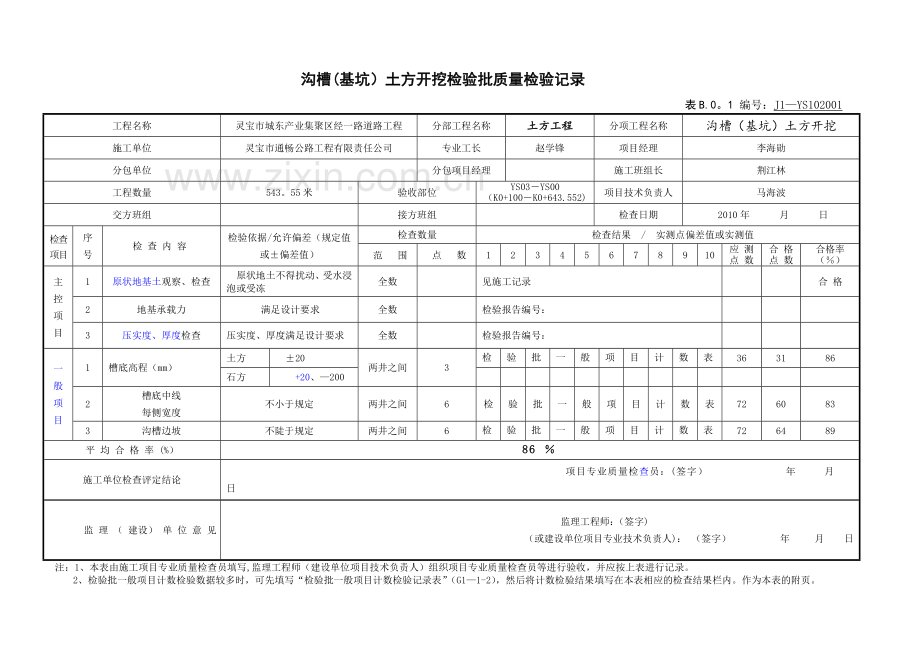

沟槽开挖报验申请表工程名称:灵宝市城东产业集聚区经一路道路工程编号:J1—YS101001 致: 河南省宇源通建设咨询有限公司项目监理部 (监理单位）我单位已完成了雨水管道沟槽开挖YS03－YS00 （K0+100－K0+643。552）工作，现报上该工程报验申请表，请予以审查和验收。附件：沟槽(基坑）土方开挖检验批质量检验记录检验批一般项目计数检验记录表（3张）工程基准线定位放样复核记录水准测量成果表承包单位(章) 项目经理日期审查意见项目监理机构总/专业监理工程师日期沟槽(基坑）土方开挖检验批质量检验记录表B.0。1 编号：J1—YS102001 工程名称灵宝市城东产业集聚区经一路道路工程分部工程名称土方工程分项工程名称沟槽（基坑）土方开挖施工单位灵宝市通畅公路工程有限责任公司专业工长赵学锋项目经理李海勋分包单位分包项目经理施工班组长荆江林工程数量 543。55米验收部位 YS03－YS00 （K0+100－K0+643.552) 项目技术负责人马海波交方班组接方班组检查日期 2010年月日检查项目序号检查内容检验依据/允许偏差（规定值或±偏差值）检查数量检查结果 / 实测点偏差值或实测值范围点数 1 2 3 4 5 6 7 8 9 10 应测点数合格点数合格率（％）主控项目 1 原状地基土观察、检查原状地土不得扰动、受水浸泡或受冻全数见施工记录合格 2 地基承载力满足设计要求全数检验报告编号： 3 压实度、厚度检查压实度、厚度满足设计要求全数检验报告编号：一般项目 1 槽底高程（mm）土方 ±20 两井之间 3 检验批一般项目计数表 36 31 86 石方 +20、—200 2 槽底中线每侧宽度不小于规定两井之间 6 检验批一般项目计数表 72 60 83 3 沟槽边坡不陡于规定两井之间 6 检验批一般项目计数表 72 64 89 平均合格率 (%） 86 ％施工单位检查评定结论项目专业质量检查员：(签字）年月日监理（建设）单位意见监理工程师：（签字) （或建设单位项目专业技术负责人)：（签字）年月日注：1、本表由施工项目专业质量检查员填写,监理工程师（建设单位项目技术负责人）组织项目专业质量检查员等进行验收，并应按上表进行记录。 2、检验批一般项目计数检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1—1-2），然后将计数检验结果填写在本表相应的检查结果栏内。作为本表的附页。 G1-1-2 检验批一般项目计数检验记录表 GB 50268—2008 编号： J1-YS102001-1 工程名称灵宝市城东产业集聚区经一路道路工程施工单位灵宝市通畅公路工程有限责任公司单位工程名称雨水管道工程分部工程名称土方工程分项工程名称沟槽开挖土方验收部位 YS03－YS00 (K0+100－K0+643。552）工程数量 543.55米项目经理李海勋技术负责人马海波制表人张瑞瑞施工负责人赵学锋质量检验员张瑞瑞交方班组接方班组检验日期检查项目质量要求、检验依据或允许偏差（mm）实测点偏差值或实测值 1 2 3 4 5 6 7 8 9 应测点数合格点数合格率 % 一般项目槽底高程 ±20 √ √ √ √ √ Х Х Х Х √ √ √ √ √ √ √ √ √ √ √ √ √ Х √ √ √ √ √ √ √ √ √ √ √ √ √ 36 31 86 平均合格率（％） 86% 记录人：年月日 G1—1-2 检验批一般项目计数检验记录表 GB 50268—2008 编号: J1—YS102001—2 工程名称灵宝市城东产业集聚区经一路道路工程施工单位灵宝市通畅公路工程有限责任公司单位工程名称雨水管道工程分部工程名称土方工程分项工程名称沟槽开挖土方验收部位 YS03－YS00 （K0+100－K0+643.552）工程数量 543。55米项目经理李海勋技术负责人马海波制表人张瑞瑞施工负责人赵学锋质量检验员张瑞瑞交方班组接方班组检验日期检查项目质量要求、检验依据或允许偏差（mm）实测点偏差值或实测值 1 2 3 4 5 6 7 8 9 应测点数合格点数合格率％一般项目槽底中线每侧宽度 ≮1。175 √ √ √ √ √ √ √ √ √ √ √ √ Х Х Х Х √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ Х Х Х Х Х Х Х Х √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ 72 60 83 平均合格率(%） 83％记录人: 年月日 G1—1-2 检验批一般项目计数检验记录表 GB 50268-2008 编号: J1—YS102001—3 工程名称灵宝市城东产业集聚区经一路道路工程施工单位灵宝市通畅公路工程有限责任公司单位工程名称雨水管道工程分部工程名称土方工程分项工程名称沟槽开挖土方验收部位 YS03－YS00 (K0+100－K0+643。552) 工程数量 543.55米项目经理李海勋技术负责人马海波制表人张瑞瑞施工负责人赵学锋质量检验员张瑞瑞交方班组接方班组检验日期检查项目质量要求、检验依据或允许偏差(mm）实测点偏差值或实测值 1 2 3 4 5 6 7 8 9 应测点数合格点数合格率 % 一般项目沟槽边坡 ≮0.75 √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ Х Х Х Х √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ Х Х Х Х √ √ √ √ √ √ √ √ √ √ 72 64 89 平均合格率（％） 89％记录人：年月日工程基准线定位放样复核记录城镇道路质检·1·82 工程名称灵宝市城东产业集聚区经一路道路工程单位工程名称雨水管道工程施工单位灵宝市通畅公路工程有限责任公司分包单位项目经理李海勋技术负责人马海波施工工长赵学锋分部工程名称土方工程分项工程名称沟槽开挖土方验收部位 YS03－YS00 (K0+100－K0+643。552）沟槽主要工程数量 543。55米验收规范及图号 GB50268—2008 放样记录图示及说明说明： 1、本次放样使用全站仪,依据已知K0+000和DD2坐标。在沟槽底，放出检查井中心位置设计坐标值。 2、放样内容为：YS03、YS04、YS05、YS06、YS07、YS08、YS09、YS10、YS11、YS12、YS13、 YS14、YS00。 3、放样数量为：13个坐标点。长度 543。55米. 复核记录及意见签证: 复核人: 施工单位检查意见测量员签名：年月日监理单位验收结论监理工程师签名: 年月日水准测量成果表工程名称：灵宝市城东产业集聚区经一路道路工程单位工程：雨水管道工程工序名称沟槽开挖土方桩号部位 YS03－YS00 （K0+100－K0+643。552）图纸依据 YS05、YS06 观测日期依据点及高程原始资料载于工作手册仪器自动安平水准仪天气测点实测高程设计高程自检误差测点实测高程设计高程自检误差 YS03K0+100 424.182 424.17 0。012 YS09K0+374。355 425。278 425.27 0。008 K0+120 424.259 424.25 0。009 K0+400 425。488 425。475 0。013 K0+140 424。323 424.33 —0。007 K0+424井下游 425。684 425。67 0。014 YS04K0+150 424.359 424.37 —0。011 K0+425井上游 425。882 425。865 0.017 K0+160 424。391 424。41 —0。019 K0+450 426.093 426。07 0.023 K0+180 424.461 424。49 -0.029 K0+474井下游 426.282 426。265 0。017 YS05K0+200 424。544 424.57 -0.026 K0+475井上游 426。43 426。415 0。015 K0+220 424.627 424.65 -0。023 K0+490 426.556 426。54 0。016 K0+240 424。709 424.73 -0。021 K0+510 426。712 426。700 0。012 YS06K0+250 424.754 424。77 —0。016 YS12K0+524.355 426。82 426.815 0.005 K0+260 424。805 424。81 —0。005 K0+540 426。864 426。862 0。002 K0+280 424。894 424。89 0。004 K0+560 426。925 426。922 0.003 YS07K0+300 424.981 424.97 0。011 YS13K0+574.355 426.973 426.965 0。008 K0+320 425。059 425。05 0。009 K0+590 427.021 427。012 0.009 K0+340 425。14 425。13 0。01 K0+610 427.079 427。072 0。007 YS08K0+350 425。184 425.17 0。014 YS14K0+624。355 427.12 427。115 0。005 K0+360 425.221 425。21 0.011 K0+630 427。136 427。132 0.004 K0+370 425.265 425。25 0。015 YS00K0+643.552 427。18 427。173 0。007 施测说明实测高程为：沟槽底高程观测者：资料整理: 校对：施工单位检查评定结果符合设计、规范要求项目专业质量检查员：年月日监理单位验收结论监理工程师：年月日管道基础报验申请表工程名称：灵宝市城东产业集聚区经一路道路工程编号：J1-YS201001 致：河南省宇源通建设咨询有限公司项目监理部（监理单位）我单位已完成了雨水管道基础YS03－YS00 （K0+100－K0+643.552）工作,现报上该工程报验申请表,请予以审查和验收。附件：管道基础检验批质量检验记录检验批主控、一般项目计数检验记录表（9张）工程基准线定位放样复核记录（2张）水准测量成果表(4张）承包单位（章) 项目经理日期审查意见项目监理机构总/专业监理工程师日期开槽施工管道基础检验批质量检验记录表B。0.1 编号：工程名称永修县开发大道东延段雨、污排水工程分部工程名称管道主体工程分项工程名称管道基础施工单位永修县第二建筑工程总承包限公司专业工长熊运进项目经理祝龙明工程数量验收部位 YS03－YS00 (K0+100－K0+643.552) 项目技术负责人熊俊国检查项目序号检查内容检验依据/允许偏差（规定值或±偏差值）（mm）检查数量检查结果 / 实测点偏差值或实测值范围点数 1 2 3 4 5 6 7 8 9 10 应测点数合格点数合格率（％) 保证项目 1 地基承载力现状地基承载力符合设计要求检查地基处理强度或（复合）承载力检验报告检验报告编号: 2 混凝土强度标准养护及同条件养护应符合设计要求每工作班每100m3 各1组检验报告编号: 3 砂石基础压实度符合设计要求或规范规定检验报告编号: 一般项目 1 垫层中线每侧宽度不小于设计要求每个验收批每10m测1点，且不少于3点检验批一般项目计数表 56 51 91 高程压力管道 ±30 无压管道 0，—15 检验批一般项目计数表 57 48 84 厚度不小于设计要求检验批一般项目计数表 56 53 94 2 混凝土基础、管座平基中线每侧宽度 +10，0 每个验收批检检检验批一般项目计数表 56 52 93 高程 0，—15 检验批一般项目计数表 57 52 91 厚度不小于设计要求检验批一般项目计数表 56 55 98 管座肩宽 +10，—5 检验批一般项目计数表 56 52 93 肩高 ±20 检验批一般项目计数表 56 50 89 3 土（砂及砂砾) 基础高程压力管道 ±30 每个验收批每10m测1点，且不少于3点无压管道 0，-15 平基厚度不小于设计要求土弧基础腋角高度不小于设计要求平均合格率（％） 91 ％施工单位检查评定结论项目专业质量检查员：(签字）监理（建设）单位意见监理工程师：（签字）（或建设单位项目专业技术负责人）：(签字）年月日检验批主控项目计数检验记录表编号: 工程名称永修县开发大道东延段雨、污排水工程施工单位永修县第二建筑工程总承包有限公司单位工程名称雨水管道工程分部工程名称管道主体工程分项工程名称管道基础（混凝土平基、管座）验收部位 YS1－YS5 （K0+100－K0+643.552）工程数量项目经理祝龙明技术负责人熊俊国制表人张瑞瑞施工负责人熊运进质量检验员祝菊莲检查项目检验依据或允许偏差（mm）实测点偏差值或实测值 1 2 3 4 5 6 7 8 9 10 11 12 一般项目中线每侧宽度 ≮1005 说明记录人: 年月日 G1—1—2 检验批一般项目计数检验记录表 GB 50268-2008 编号： J1—YS202001—2 工程名称灵宝市城东产业集聚区经一路道路工程施工单位灵宝市通畅公路工程有限责任公司单位工程名称雨水管道工程分部工程名称管道主体工程分项工程名称管道基础（碎石垫层) 验收部位 YS03－YS00 （K0+100－K0+643.552）工程数量 543。55米项目经理李海勋技术负责人马海波制表人张瑞瑞施工负责人赵学锋质量检验员张瑞瑞交方班组接方班组检验日期检查项目质量要求、检验依据或允许偏差（mm）实测点偏差值或实测值 1 2 3 4 5 6 7 8 9 应测点数合格点数合格率 % 一般项目中线每侧宽度 ≮1005 √ √ √ √ √ √ √ √ √ √ √ √ Х Х √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ Х Х √ √ √ √ √ √ √ √ √ √ √ √ Х √ √ √ √ √ √ √ √ √ 56 51 91 平均合格率(％）记录人：年月日 G1—1—2 检验批一般项目计数检验记录表 GB 50268—2008 编号: J1-YS202001—3 工程名称灵宝市城东产业集聚区经一路道路工程施工单位灵宝市通畅公路工程有限责任公司单位工程名称雨水管道工程分部工程名称管道主体工程分项工程名称管道基础（碎石垫层) 验收部位 YS03－YS00 （K0+100－K0+643。552）工程数量 543.55米项目经理李海勋技术负责人马海波制表人张瑞瑞施工负责人赵学锋质量检验员张瑞瑞交方班组接方班组检验日期检查项目质量要求、检验依据或允许偏差(mm) 实测点偏差值或实测值 1 2 3 4 5 6 7 8 9 应测点数合格点数合格率 % 一般项目高程 0,-15 √ √ √ √ Х Х √ Х √ √ √ √ √ √ √ √ √ √ Х Х Х Х √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ Х Х √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ 57 48 84 平均合格率（%) 记录人: 年月日 G1-1-2 检验批一般项目计数检验记录表 GB 50268—2008 编号: J1—YS202001-4 工程名称灵宝市城东产业集聚区经一路道路工程施工单位灵宝市通畅公路工程有限责任公司单位工程名称雨水管道工程分部工程名称管道主体工程分项工程名称管道基础（碎石垫层）验收部位 YS03－YS00 （K0+100－K0+643。552）工程数量 543.55米项目经理李海勋技术负责人马海波制表人张瑞瑞施工负责人赵学锋质量检验员张瑞瑞交方班组接方班组检验日期检查项目质量要求、检验依据或允许偏差（mm）实测点偏差值或实测值 1 2 3 4 5 6 7 8 9 应测点数合格点数合格率 % 一般项目厚度 ≥300mm √ √ √ √ √ √ Х Х √ √ √ √ √ √ √ √ √ √ Х √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ 56 53 94 平均合格率（%）记录人：年月日工程基准线定位放样复核记录城镇道路质检·1·82 工程名称灵宝市城东产业集聚区经一路道路工程单位工程名称雨水管道工程施工单位灵宝市通畅公路工程有限责任公司分包单位项目经理李海勋技术负责人马海波施工工长赵学锋分部工程名称管道主体工程分项工程名称管道基础（碎石垫层) 验收部位 YS03－YS00 （K0+100－K0+643。552）管道基础主要工程数量 543。55米验收规范及图号 GB50268—2008 放样记录图示及说明说明： 1、本次放样使用全站仪,依据已知K0+000和DD2坐标为控制点.在沟槽底的碎石基础上，放出检查井中心位置设计坐标值. 2、放样内容为：YS03、YS04、YS05、YS06、YS07、YS08、YS09、YS10、YS11、YS12、YS13、 YS14、YS00。 3、放样数量为：13个坐标点.长度 543。55米. 复核记录及意见签证: 复核人: 施工单位检查意见测量员签名：年月日监理单位验收结论监理工程师签名：年月日水准测量成果表工程名称：灵宝市城东产业集聚区经一路道路工程单位工程：雨水管道工程工序名称管道基础(碎石垫层）桩号部位 YS03－YS00 (K0+100－K0+643.552）基础图纸依据 YS05、YS06 观测日期依据点及高程原始资料载于工作手册仪器自动安平水准仪天气测点实测高程设计高程自检误差测点实测高程设计高程自检误差 YS03K0+100 424。459 424。47 —0。011 +230 424.996 424.99 0.006 +110 424。508 424.51 —0.002 +240 425。039 425。03 0。009 +120 424。541 424。55 —0.009 YS07K0+250 425.086 425.07 0。016 +130 424.576 424。59 -0。014 +260 425。122 425.11 0.012 +140 424.611 424。63 -0.019 +270 425.15 425.15 0 YS04K0+150 424.653 424。67 —0.017 +280 425。185 425.19 -0.005 +110 424.696 424.71 -0.014 +290 425。226 425。23 -0.004 +120 424。735 424.75 —0。015 YS08K0+300 425。267 425。27 —0。003 +130 424。778 424.79 —0。012 +310 425。303 425.31 —0。007 +140 424.818 424。83 —0。012 +320 425.339 425.35 —0.011 YS05K0+150 424。862 424。87 —0.008 +330 425。376 425.39 -0。014 +160 424.905 424.91 —0。005 +340 425。417 425。43 —0。013 +170 424。949 424.95 -0.001 YS09K0+350 425。46 425.47 -0.01 +180 424。47 424。47 0 +360 425。503 425。51 —0。007 +190 424。507 424.51 —0。003 YS10K0+374。355 425。567 425.57 -0.003 YS06K0+200 424。546 424。55 —0.004 +390 425。69 425。695 —0。005 +210 424。589 424。59 —0。001 +400 425.766 425。775 -0。009 +220 424.63 424。63 0 +410 425.851 425。855 -0.004 施测说明实测高程为：高程观测者：资料整理: 校对: +400 施工单位检查评定结果符合设计、规范要求项目专业质量检查员：年月日 +410 监理单位验收结论监理工程师：年月日水准测量成果表工程名称：灵宝市城东产业集聚区经一路道路工程单位工程：雨水管道工程工序名称管道基础（碎石垫层) 桩号部位 YS03－YS00 （K0+100－K0+643。552）垫层图纸依据 YS05、YS06 观测日期依据点及高程原始资料载于工作手册仪器自动安平水准仪天气测点实测高程设计高程自检误差测点实测高程设计高程自检误差 YS11K0+424.355 425。968 425.970 —0。002 YS15K0+624。355 427。402 427。415 —0。013 井上游 426。169 426。165 0.004 +630 427.424 427。432 -0。008 +440 426.297 426。290 0。007 YS00K0+643.552 427。469 427。473 —0。004 +450 426.369 426.370 -0。001 +460 426。446 426。450 —0.004 YS12K0+474。35 426。56 426。565 —0。005 井上游 426.712 426。715 -0.003 +490 426。834 426。840 —0。006 +500 426.908 426。920 —0.012 +510 426。987 427.000 -0.013 YS13K0+524.355 427。106 427。115 —0.009 +540 427。148 427。162 —0。014 +550 427.182 427.192 —0。01 +560 427。218 427.222 —0。004 YS14K0+574。355 427。26 427。265 —0。
