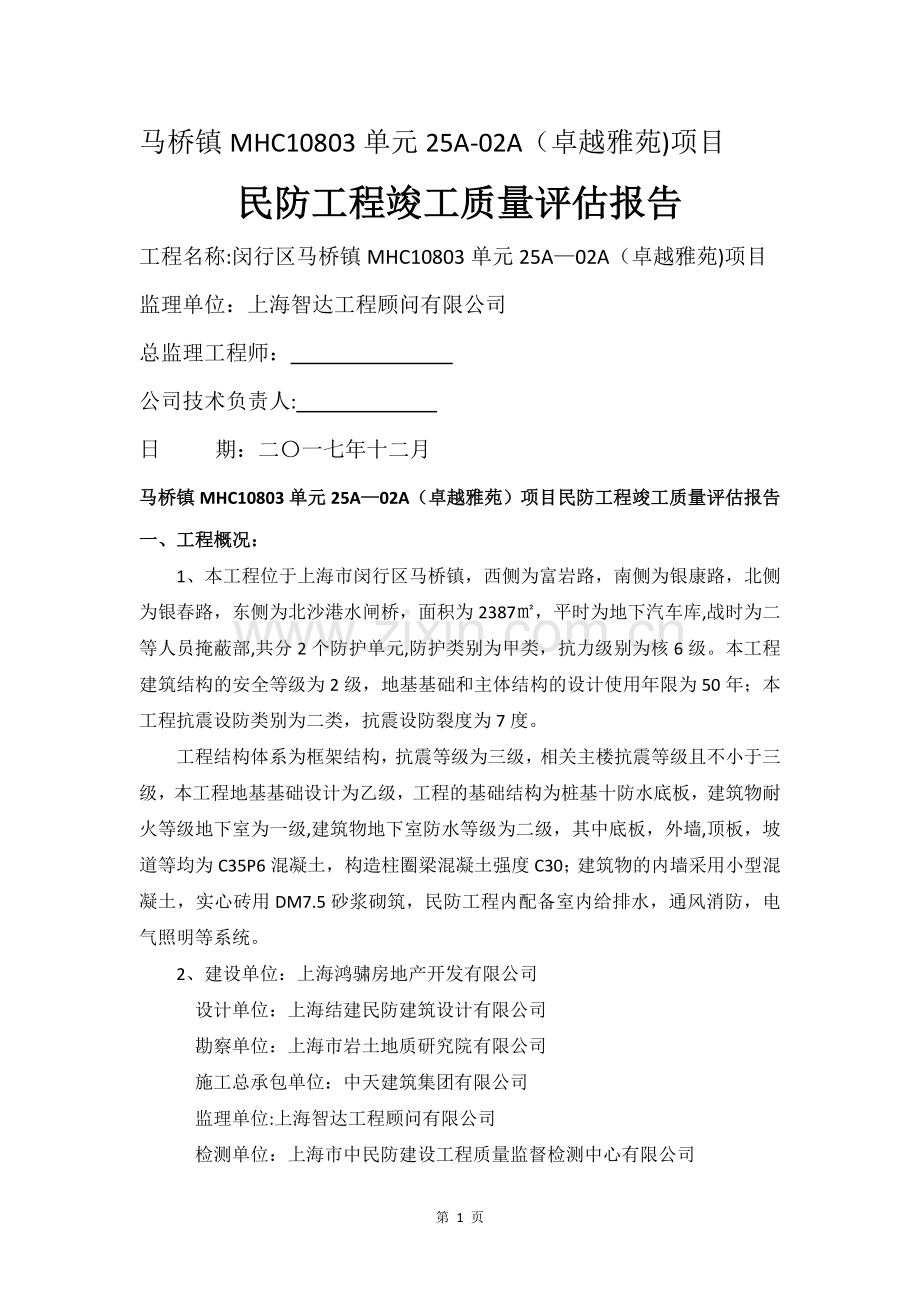

马桥镇MHC10803单元25A-02A（卓越雅苑)项目民防工程竣工质量评估报告工程名称:闵行区马桥镇MHC10803单元25A02A（卓越雅苑)项目监理单位：上海智达工程顾问有限公司总监理工程师： 公司技术负责人: 日 期：二一七年十二月马桥镇MHC10803单元25A02A（卓越雅苑）项目民防工程竣工质量评估报告一、 工程概况：1、本工程位于上海市闵行区马桥镇，西侧为富岩路，南侧为银康路，北侧为银春路，东侧为北沙港水闸桥，面积为2387，平时为地下汽车库,战时为二等人员掩蔽部,共分2个防护单元,防护类别为甲类，抗力级别为核6级。本工程建筑结构的安全等级为2级，地基基础和主体结构的设计使用年限为50年；本工程抗震设防类别为二类，抗震设防裂度为7度。工程结构体系为框架结构，抗震等级为三级，相关主楼抗震等级且不小于三级，本工程地基基础设计为乙级，工程的基础结构为桩基十防水底板，建筑物耐火等级地下室为一级,建筑物地下室防水等级为二级，其中底板，外墙,顶板，坡道等均为C35P6混凝土，构造柱圈梁混凝土强度C30；建筑物的内墙采用小型混凝土，实心砖用DM7.5砂浆砌筑，民防工程内配备室内给排水，通风消防，电气照明等系统。 2、建设单位：上海鸿骕房地产开发有限公司设计单位：上海结建民防建筑设计有限公司勘察单位：上海市岩土地质研究院有限公司施工总承包单位：中天建筑集团有限公司监理单位:上海智达工程顾问有限公司检测单位：上海市中民防建设工程质量监督检测中心有限公司监理抽检单位:上海市青浦建设工程质量检测中心有限公司二、 评估依据：1、 建设监理合同、施工合同2、 人防设计施工图及设计变更单、技术核定单3、 工程测量规范(BJ500262016）4、 建筑工程施工质量验收统一标准（GB503002013)5、 建筑地基基础工程施工质量验收规范（GB502022015）6、 混凝土结构工程施工质量验收规范（GB50204-2015）7、 砌体工程施工质量验收规范（GB50203-2015）8、 地下防水工程质量验收规范（GB502082015）9、 钢筋焊接及验收规范(JGJ182016)10、 人防工程施工及验收规范（GB50134-2004)11、 人防防空工程质量检验评定标准（RFJ01-2015）12、 工程建设标准强制性条文（人防工程部分）13、 上海市民防工程质量验收有关规程、规定14、 建筑装饰装修工程施工质量验收规范（GB502102013)三、 监理单位的质量行为： 监理公司依法承揽工程、签订书面合同、资质相符.在施工现场建立了以总监理工程师为中心的现场质量保证体系。按照工程实际情况制定了监理规划、监理实施细则、安全监理实施细则及相关质量保证制度。制定了总监理工程师、总监代表、人防监理工程师、土建监理工程师、安装监理工程师、安全监理工程师、测量监理工程师、合同资料管理监理工程师等人员的岗位责任制及质量控制程序。对隐蔽工程、分项工程或工序及时进行验收签证。监理人员主要通过巡视、旁站、检查、平行检测等监理手段对施工质量进行监督检查。四、 监理过程中对有关法律法规、规范及工程建设强制性条文的执行情况： 在施工过程中，执行国家有关法律法规、规范、工程建设强制性条文、设计文件等。监理工程师严格执行各类报审制度,主要有：开工报审、施组方案报审、分包单位资质报审、图纸会审交底制度、工程报验制度、隐蔽验收制度、建筑材料进场检验制度、见证取样送样制度、旁站监理制度等。监理管理资料较为齐全，对施工现场所发现的各类质量问题，监理均签发监理工程师通知单或监理工作联系单,并监督施工单位按要求.按时限落实整改，且组织复查。五、 分项和分部工程质量控制情况：1、 地下室钢筋砼结构1） 钢筋工程 地下室结构所采用的钢筋,在正式用于工程前，对所用钢筋的质保书都进行了审核，并要求施工单位按规范进行原材料复试，结果均合格.钢筋的连接主要采用单面搭焊接、闪光对焊、滚丝直螺纹连接,按规范进行了有关实验，符合质量要求.在钢筋安装施工过程中，监理进行巡视检查，发现问题及时向施工单位指出，施工单位能及时进行了整改，尽可能的避免因返工引起的不必要的损失。在砼浇筑施工前,对钢筋的规格、数量、尺寸、锚固长度及预留孔洞等施工单位先进行自检，自检后监理工程师组织隐蔽验收，发现质量有缺陷，责令施工单位立即整改，整改合格后在隐蔽验收单上签署验收意见，由总监理工程师签署浇灌令， 方可进行隐蔽施工,施工质量合格.2） 模板工程 模板工程施工质量将直接影响到砼结构尺寸、外观质量及施工安全等。因此加强模板施工过程控制,对模板及其支架具有足够的强度、刚度和稳定性，模板接缝密度符合要求，模板与砼的接触面都清理干净并使用隔离剂，模板安装和预埋及预留孔洞的允许偏差均符合规范要求，采取对重要部位进行重点检查，对一般部位进行普查的方法，保证模板的支撑满足砼质量的要求,从模板拆除后对砼的实测和外观质量的检查，基本达到要求。3） 砼工程 结构采用商品砼，在每一次的砼浇筑前，对砼配比单都进行了审核，在浇筑过程中监理进行了巡视、旁站检查，监督和帮助施工单位处理现场浇筑过程中发生的问题，整个浇筑过程基本处于正常状态。该结构部位砼强度试块均合格。结构外观无裂缝、振捣密实,砼结构允许偏差均符合规范要求。2、 防水工程1） 防水砼工程，防水砼的抗渗等级和抗压等级强度符合设计及施工验收规范要求,防水砼结构止水比,穿墙管件等设置和构造符合设计和施工规范要求,其外观质量均符合规范要求.2） 卷材防水层工程，卷材与胶结材料均符合设计要求,铺贴质量符合施工规范要求，无损伤、空鼓等缺陷。3） 止水带防水工程，本工程采用金属止水带，其材料规格、质量均符合设计要求，施工安装止水带无折裂、脱焊，敷设质量等均符合施工规范要求，接头处焊接密实，检查结果合格.3、 孔口防护工程 所采用的防护门、防护密闭门、密闭门、防爆破活门、防火门、普通门的各项性能均符合设计要求，其品种.类型、规格、尺寸、开启方向、安装位置及防腐处理均符合设计要求.在安装过程中，预埋件的数量、位置、埋设方式与框的连接方式均能按设计组织施工，经查门安装牢固、启闭灵活，符合验收规范标准.4、 建筑装修工程1） 抹灰工程 内墙面涂刷白色防霉涂料二度，涂料品种、性能及质量符合设计要求,涂饰过程中基层平整、干燥，涂刷均匀，粘贴牢固，无漏刷、透底、起皮等缺陷，其涂刷质量符合设计与规范要求。2） 地面工程 地面为C20混凝土面层，内墙4200钢筋网片。检查配比符合设计要求,振捣密实光洁,无裂纹、脱皮、麻面和起砂等现象.5、 通风工程 主要设备及配件、材料品种、规格、性能和厚度等符合设计和现行国家产品标准的规定；风管的制作和安装符合相关规范规定.安装完毕，经施工单位进行系统调试，监理旁站进行了管道严密性试验,各项测试项目均符合设计要求和规范要求.6、 给排水工程 生活给水管：战时给水管采用钢塑复合管,丝扣连接。其材料及配件的性能和质量符合设计和规范要求。给水管道支吊架安装符合要求，管道安装完毕后进行了水压试验及管道冲洗及消毒，符合规范和设计要求。排水管：埋地重力自流排水管、压力排水管均采用内外壁热浸镀锌钢管。重力自流排水管采用螺纹连接并做了防腐处理；压力排水管径DN80mm时采用螺纹连接，管径DN80mm时采用沟槽式卡箍连接.战时水箱溢流管、泄水管采用钢塑复合管，由专用管件连接。其材料及配件的质量和性能符合设计要求。并由潜水泵提升至地面雨水窑井，安装、调试均符合设计与规范要求。管道在穿墙（穿板）处设置外侧加防护挡板的刚性防水套管。7、 建筑电气安装工程 本工程的施工内容为:电力配电系统、照明系统、设备选择及安装、电缆电线的选型及敷设、接地及安全措施、火灾自动报警及联动控制系统等。如:电缆电线的选型及敷设区域电站至人防电源配电箱电缆为WDZA-YJY-1kV型阻燃电力电缆,普通电线选用WDZB-BYJ型导线,消防电缆选用WDZAN-YJY-1kV型阻燃耐火电力电缆。人防口部照明均选用WDZB(N）-BYJ450/750V型铜芯绝缘电线，至插座选用绝缘电线。专用接地采用黄绿双色线。所有穿越人防墙的强弱电线路都应有密闭措施，密闭段导管及密闭接线盒都选用镀锌材料。战时用配电箱挂墙明装，接地经绝缘电阻测试符合要求。照明器具、信号指示灯、开关、插座安装基本控制在规范允许范围之内，经通电试验,其结果符合规范要求。8、 防火设备安装工程 防火门的耐火等级及其附件质量符合设计要求，安装质量符合要求；灭火器具均经过国家消防产品质量监督检验中心认证，产品质量和安装质量符合设计要求和施工规范的规定；防排烟部件制作均采用不然或难燃材料,安装符合要求;火灾自动报警装置、火灾事故报警、消防通讯设备均按设计要求和规范安装，经联动调试符合要求.六、 施工单位按图施工及设计变更情况：施工单位基本按原设计图纸进行施工.施工过程中无重大设计变更，施工中碰到的个别问题,已通过设计变更单和工程核定单得到及时解决.七、质量控制资料核查情况：经核查,材料、设备及配件等质量保证书和实验报告齐全，施工质量验收及检测记录完善,质量控制资料完善。 八、观感质量检查情况： 由业主、施工、监理等单位残疾的七人小组共同评定，观感质量得分率为87%。九、施工单位自评等级：施工单位自评质量等级为合格.十、监理综合质量评估:马桥镇MHC10803单元25A02A（卓越雅苑)项目民防工程，各分部分项施工质量均符合设计和规范要求；质量控制资料完整；观感质量较好.综上所述，监理单位对该单位工程评定为合格。 上海智达工程顾问有限公司 马桥镇MHC10803单元25A-02A地块项目工程监理项目部 年 月 日第 6 页
