2015-2016 第二学期 课程名称电力拖动控制线路与技能训练

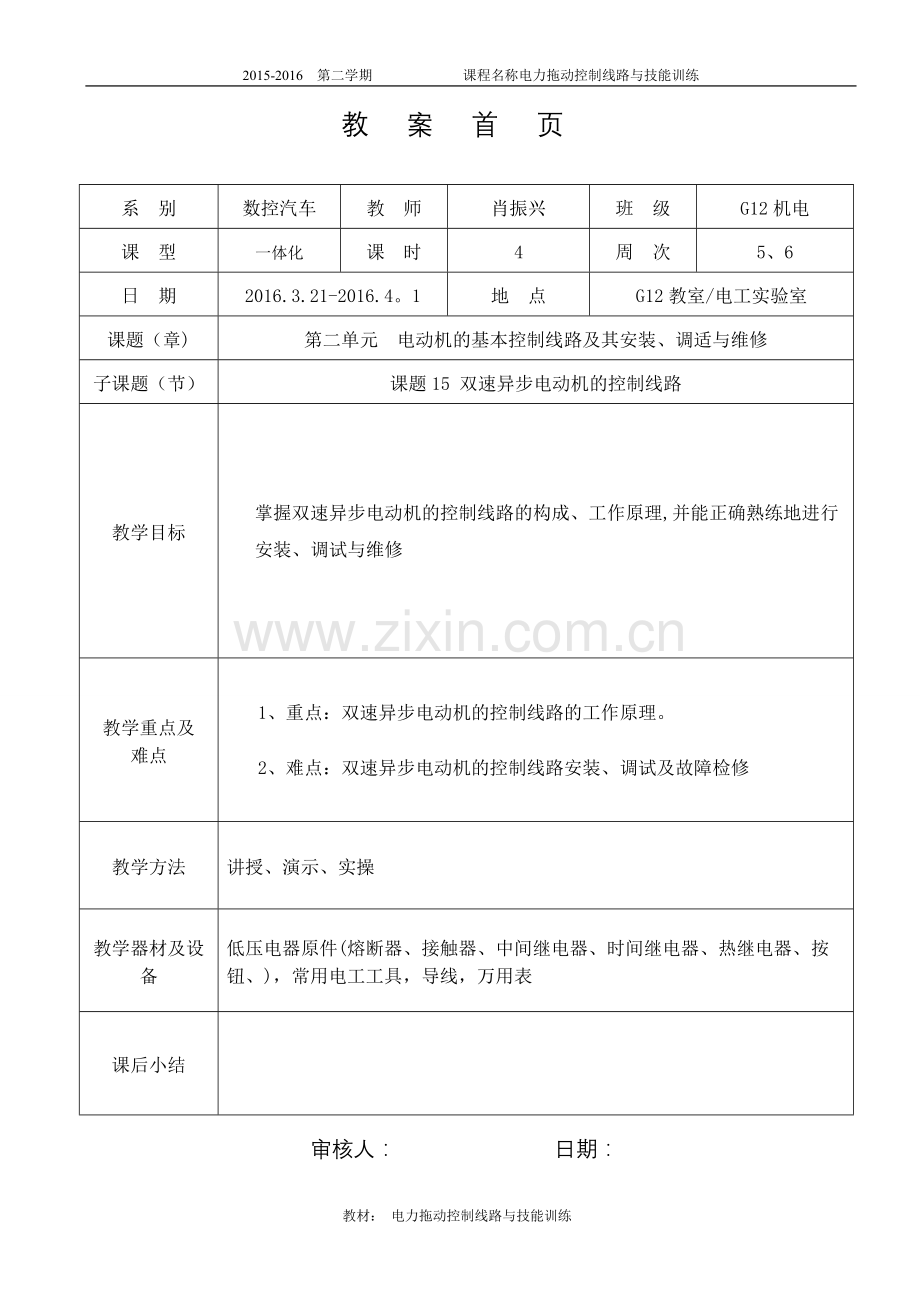

教案首页
系 别
数控汽车
教 师
肖振兴
班 级
G12机电
课 型
一体化
课 时
4
周 次
5、6
日 期
2016.3.21-2016.4。1
地 点
G12教室/电工实验室
课题（章)
第二单元 电动机的基本控制线路及其安装、调适与维修
子课题（节）
课题15 双速异步电动机的控制线路
教学目标
掌握双速异步电动机的控制线路的构成、工作原理,并能正确熟练地进行安装、调试与维修
教学重点及
难点
1、 重点：双速异步电动机的控制线路的工作原理。
2、难点：双速异步电动机的控制线路安装、调试及故障检修
教学方法
讲授、演示、实操
教学器材及设备
低压电器原件(熔断器、接触器、中间继电器、时间继电器、热继电器、按钮、)，常用电工工具，导线，万用表
课后小结

审核人： 日期：
教材： 电力拖动控制线路与技能训练
2015-2016 第二学期 课程名称 电力拖动控制线路与技能训练

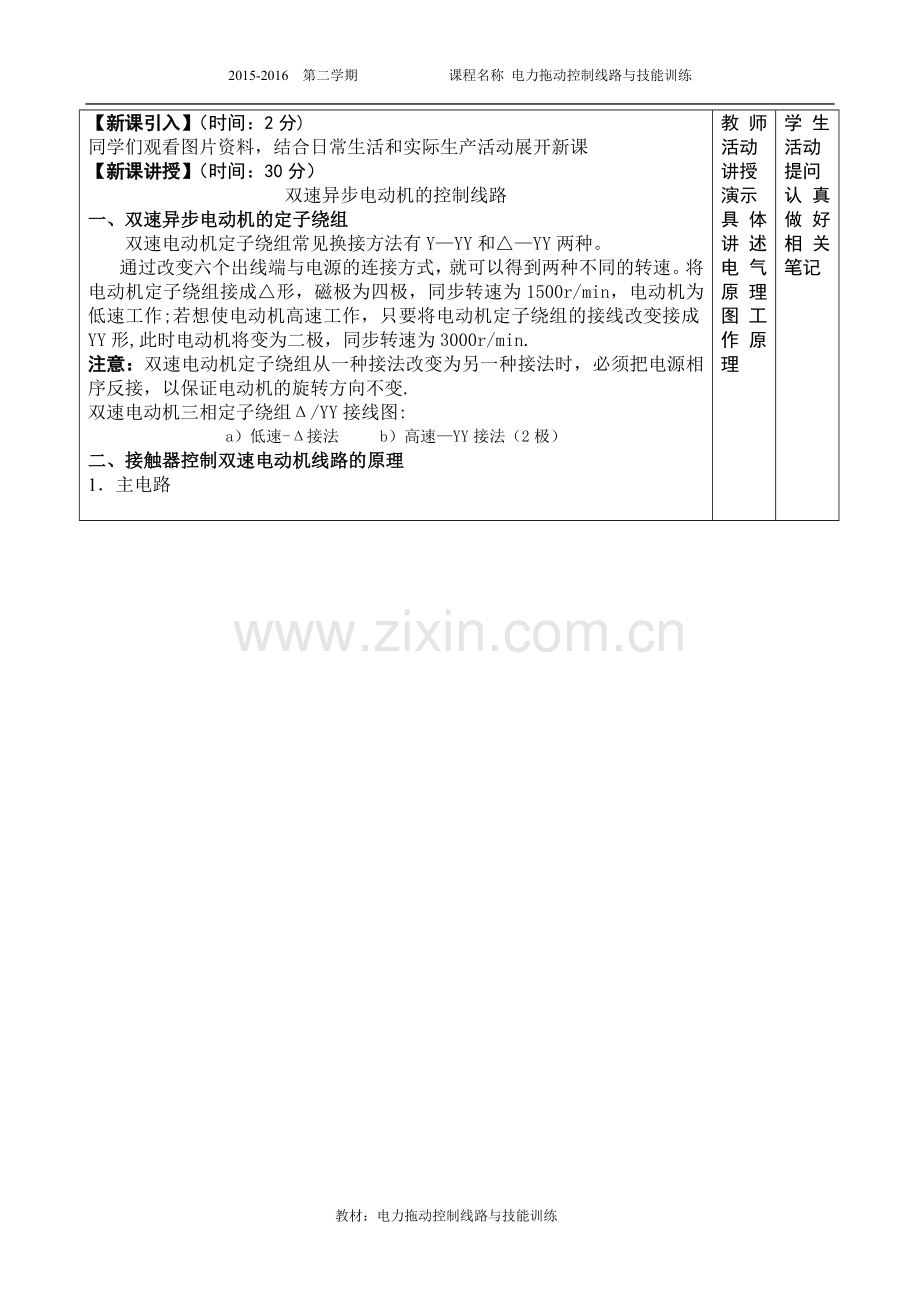

【新课引入】（时间：2分)
同学们观看图片资料，结合日常生活和实际生产活动展开新课
【新课讲授】（时间：30分）
双速异步电动机的控制线路
一、双速异步电动机的定子绕组
双速电动机定子绕组常见换接方法有Y—YY和△—YY两种。
通过改变六个出线端与电源的连接方式，就可以得到两种不同的转速。将电动机定子绕组接成△形，磁极为四极，同步转速为1500r/min，电动机为低速工作;若想使电动机高速工作，只要将电动机定子绕组的接线改变接成YY形,此时电动机将变为二极，同步转速为3000r/min.
注意：双速电动机定子绕组从一种接法改变为另一种接法时，必须把电源相序反接，以保证电动机的旋转方向不变.
双速电动机三相定子绕组Δ/YY接线图:
a）低速-Δ接法 b）高速—YY接法（2极）
二、接触器控制双速电动机线路的原理
1． 主电路

教师活动
讲授
演示
具体讲述电气原理图工作原理
学生活动
提问
认真做好相关笔记

2．控制电路
2． 工作原理
合上QS开关
要停止时按下SB3既可.

教师活动
讲授
演示

学生活动
认真做好相关笔记

三、 按钮时间继电器（KT)控制双速电动机的原理图
1．主电路
2． 控制电路

教师活动
讲授
演示
工作原理叙述

学生活动
认真做好相关笔记

3、线路的工作原理
线路工作原理简述：合上电源开关QS.
低速起动运转：
高速运转：
停转时，按下SB3即可实现.

教师活动
讲授
演示
技能指导

学生活动
提问
认真做好相关笔记
课后复习
作业

【实操练习】（时间：40分）
实训 双速异步电动机控制线路的安装
1、对工具、仪表及器材的质检要求包括：
（1） 根据电动机规格检查选配的工具、仪表、器材等是否满足哟球要求。
（2） 电器元件外观应完整无损、附件、备件齐全。
（3） 用万用表、兆欧表检测电器元件及电动机的技术数据是否符合要求.
2、实训过程
自编安装步骤，熟悉安装工艺要求。经知道教师审查合格后进行安装训练。
3、注意事项
调试时应有专人监护，要使用合格的有绝缘手柄的工具,站在干燥的绝缘垫上。调试前应先分清相线与中性线,选好工作位置。接通电源时,应先接中性线，后接相线。断开电源时，其次序相反.操作过程中，始终单手操作，切不可使人同时接触两根导线，造成触电事故.
（1）调试现场始终有老师监护.
(2）工作人员应穿好长袖衣服，扣紧袖口，穿绝缘鞋或站在干燥的绝缘垫上，并戴手套和安全帽,严禁穿汗背心或短裤进行带电工作。
（3）工具应使用合格的有绝缘手柄的钳子、螺丝刀、活络扳手等,严禁使用剪刀或金属尺.
(4）应将可能接近的导电部分及接地物体等用绝缘物隔开,防止相间短路或接地短路。
【课堂小结】（时间： 5分）
1、 要求学生学会使用工具、仪表
2、 对各种继电器能进行拆装、检修
3、 利用万用表对继电控制电路进行故障检修
【作业布置】（时间：3分）
书P197 1、2题

教师活动
讲授
演示
技能指导
小结
布置作业

学生活动
提问
认真做好相关笔记
课后复习
作业
