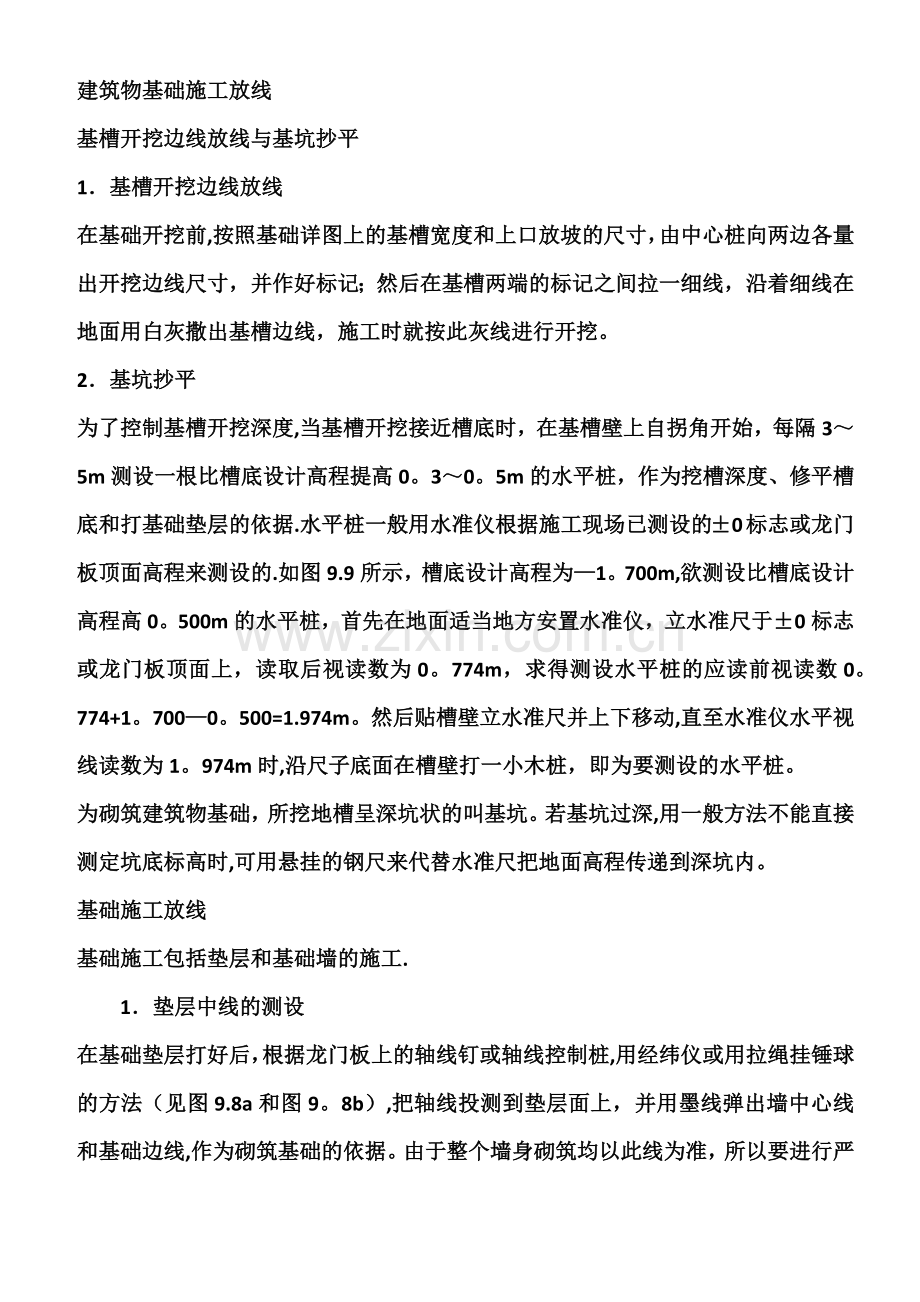

建筑物基础施工放线
基槽开挖边线放线与基坑抄平
1．基槽开挖边线放线
在基础开挖前,按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。
2．基坑抄平
为了控制基槽开挖深度,当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3～5m测设一根比槽底设计高程提高0。3～0。5m的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据.水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的.如图9.9所示，槽底设计高程为—1。700m,欲测设比槽底设计高程高0。500m的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为0。774m，求得测设水平桩的应读前视读数0。774+1。700—0。500=1.974m。然后贴槽壁立水准尺并上下移动,直至水准仪水平视线读数为1。974m时,沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。
为砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。若基坑过深,用一般方法不能直接测定坑底标高时,可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。
基础施工放线
基础施工包括垫层和基础墙的施工.
1．垫层中线的测设
在基础垫层打好后，根据龙门板上的轴线钉或轴线控制桩,用经纬仪或用拉绳挂锤球的方法（见图9.8a和图9。8b）,把轴线投测到垫层面上，并用墨线弹出墙中心线和基础边线,作为砌筑基础的依据。由于整个墙身砌筑均以此线为准，所以要进行严格校核。

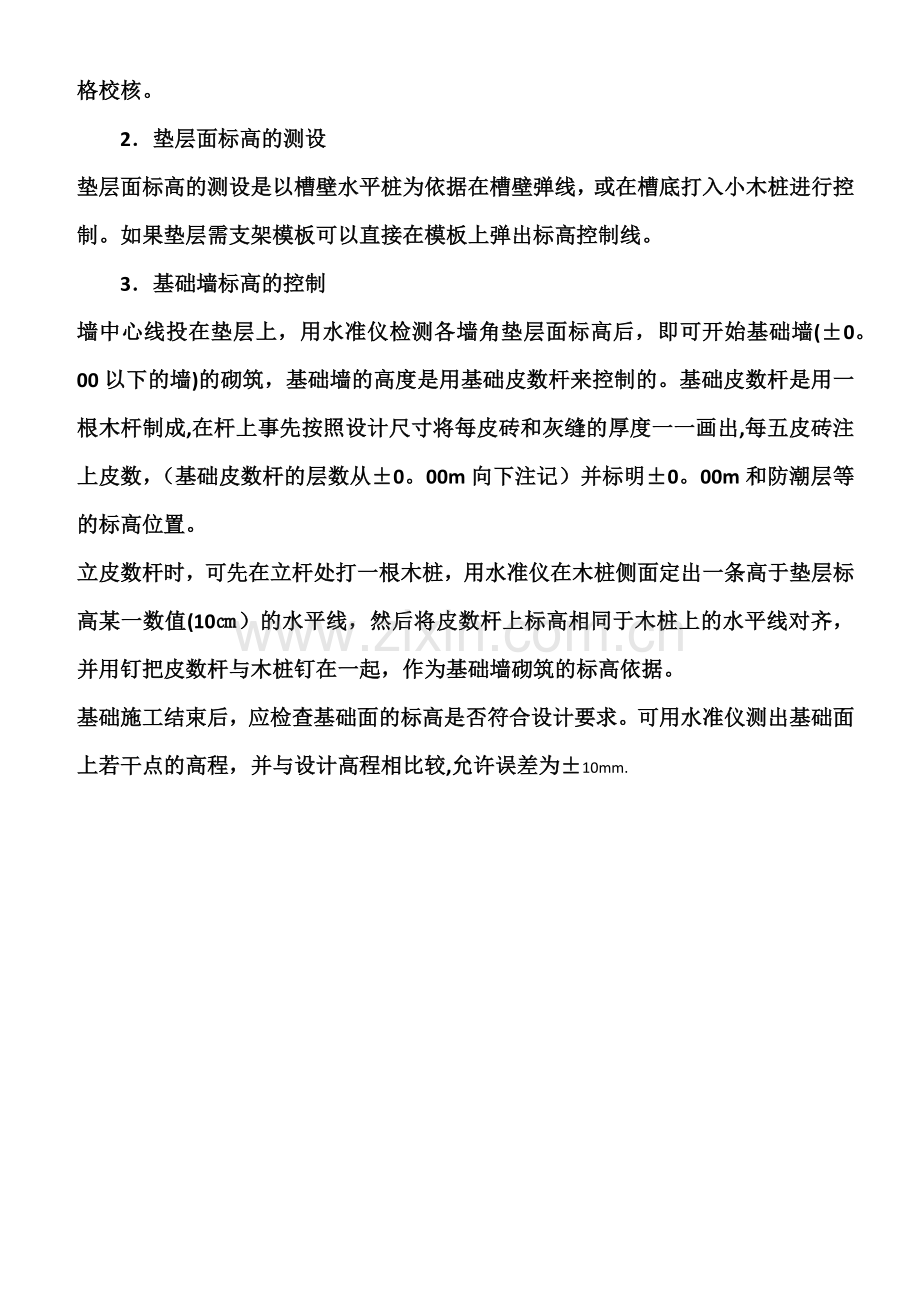

2．垫层面标高的测设
垫层面标高的测设是以槽壁水平桩为依据在槽壁弹线，或在槽底打入小木桩进行控制。如果垫层需支架模板可以直接在模板上弹出标高控制线。
3．基础墙标高的控制
墙中心线投在垫层上，用水准仪检测各墙角垫层面标高后，即可开始基础墙(±0。00以下的墙)的砌筑，基础墙的高度是用基础皮数杆来控制的。基础皮数杆是用一根木杆制成,在杆上事先按照设计尺寸将每皮砖和灰缝的厚度一一画出,每五皮砖注上皮数，（基础皮数杆的层数从±0。00m向下注记）并标明±0。00m和防潮层等的标高位置。
立皮数杆时，可先在立杆处打一根木桩，用水准仪在木桩侧面定出一条高于垫层标高某一数值(10㎝）的水平线，然后将皮数杆上标高相同于木桩上的水平线对齐，并用钉把皮数杆与木桩钉在一起，作为基础墙砌筑的标高依据。
基础施工结束后，应检查基础面的标高是否符合设计要求。可用水准仪测出基础面上若干点的高程，并与设计高程相比较,允许误差为±10mm.
