工程监理细则(土建部分).doc

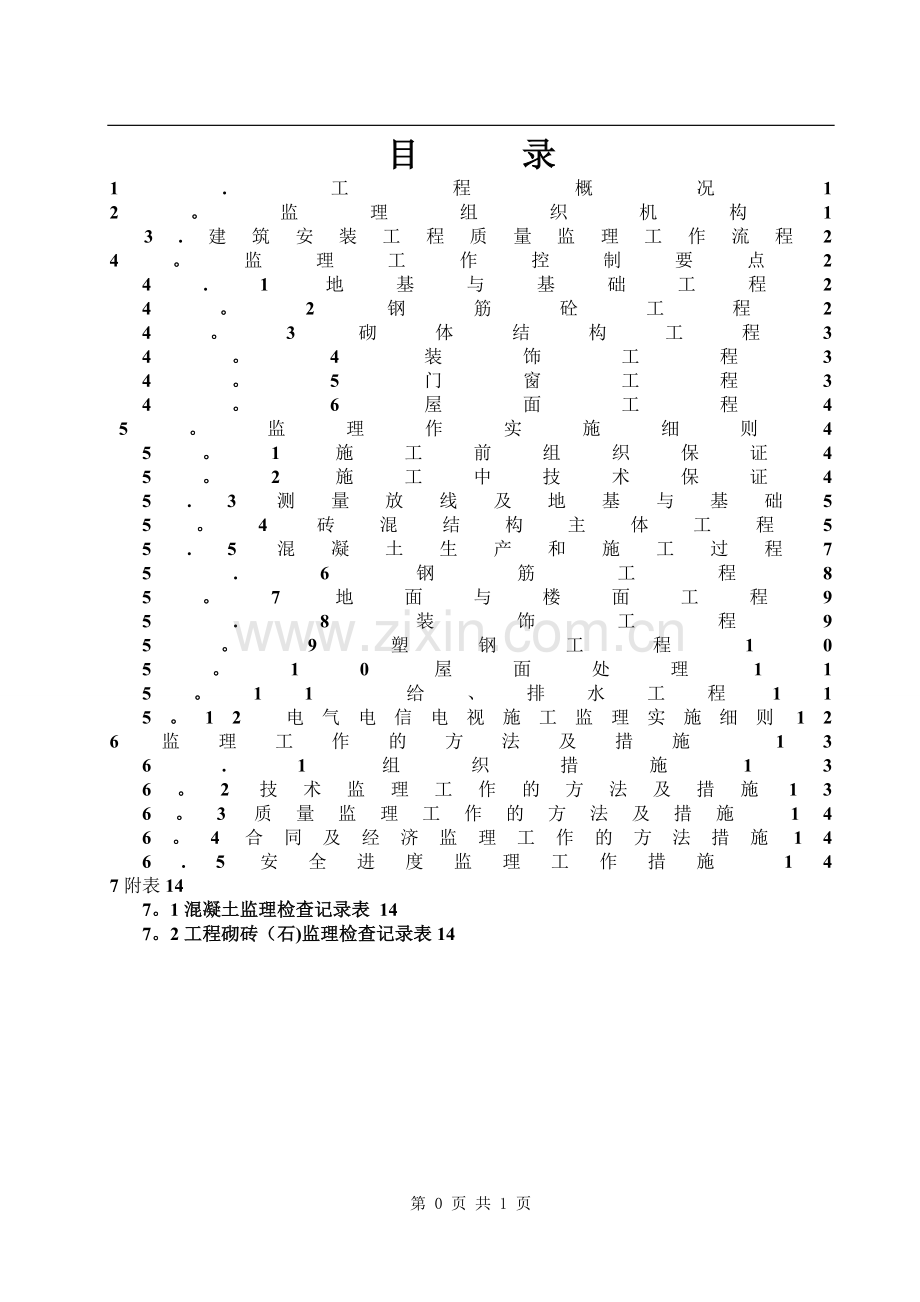

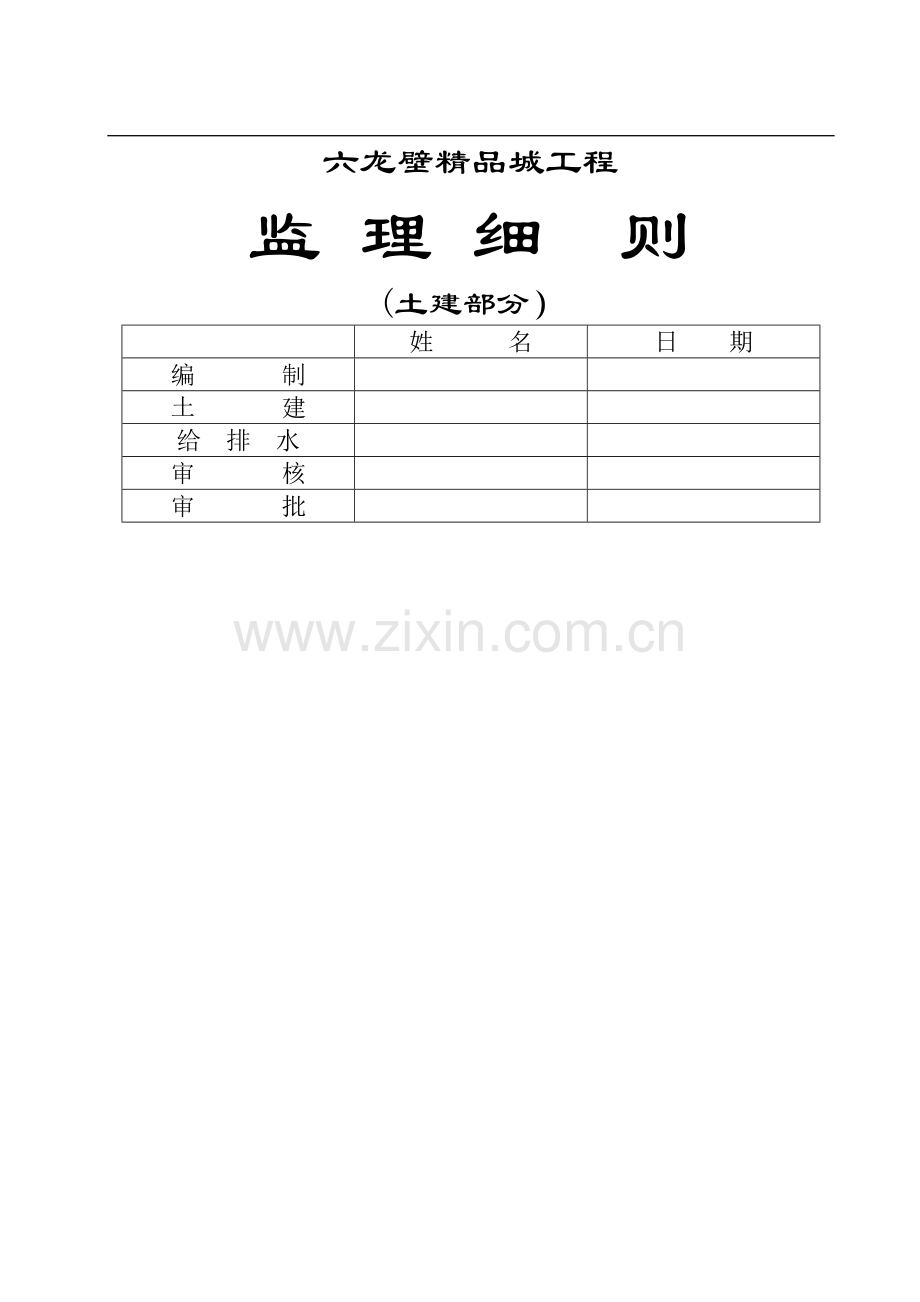

六龙壁精品城工程监 理 细 则(土建部分）姓 名日 期编 制土 建给 排 水审 核审 批 目 录1.工程概况12。监理组织机构1 3.建筑安装工程质量监理工作流程24。监理工作控制要点24.1地基与基础工程24。2钢筋砼工程24。3砌体结构工程34。4装饰工程34。5门窗工程34。6屋面工程45。监理作实施细则45。1施工前组织保证45。2施工中技术保证45.3测量放线及地基与基础55。4砖混结构主体工程55.5混凝土生产和施工过程75.6钢筋工程85。7地面与楼面工程95.8装饰工程95。9塑钢工程105。10屋面处理115。11 给、排水工程115。12 电气电信电视施工监理实施细则126监理工作的方法及措施 136.1组织措施136。2技术监理工作的方法及措施136。3质量监理工作的方法及措施 146。4合同及经济监理工作的方法措施146.5安全进度监理工作措施 147附表147。1混凝土监理检查记录表 147。2工程砌砖（石)监理检查记录表14第 0 页 共 1 页六龙壁精品城工程监 理 细 则（土建部分）1。工程概况本工程地下一层为停车库、商场及设备用房，地上一层至三层为商业用房，四层至十八层A座、B座为住宅，塔楼二层为设备用房；建筑设计等级：一级；建筑设计使用年限:50年;建筑防火分类：一类高层建筑，地下车库防火分类：类；耐火等级：地上建筑主楼为一级,裙房为二级，地下建筑为一级;建筑抗震设防烈度：七度:建筑结构类型:框架剪力墙结构；地下室防水等级：二级：屋面防水等级：二级。A座建筑物建筑面积为16776。30m2，B座建筑物建筑面积为9374.85m2,总建筑面积为49217。00m2.2。监理组织机构序号姓名专业技术职称监理岗位上岗证号1李彩亮公民建工程师总监010772王存虎公民建工程师监理工程师3杨荆定公民建工程师监理工程师4王伟公民建工程师监理工程师5张蓬勃公民建监理员3。工程质量监理工作流程1、审查施工组织设计2、施工全过程检查，并实行工序报验制度3、 施工测量质量监理(2）土方工程质量监理（3）基础工程质量监理（4）主体工程质量监理(5）门窗工程质量监理（6)装饰工程质量监理（7)地面及屋面工程质量监理（8）暖卫及给排水工程质量监理(9）电气安装工程质量监理4、各种检验资料审核5、现场检查和抽样检查6、竣工资料审核及竣工验收4.监理工作实施细则4。1施工前组织保证质量体系必须健全，质保措施必须满足工程要求.4.2施工中技术保证1. 施工所用砂子、碎石、红砖、白灰等须试验和经现场检验合格后，并见证取样，方可使用。2. 所用钢筋、水泥必须有加盖红章的出厂合格证和复试报告。3. 所用产品设备（包括管材、阀门配件、电气元件、电线电缆、机泵空调等）外委外购件必须有合格证，并经现场建设单位、监理施工单位、供货方现场共同验收，质量合格、资料齐全后,方可使用到工程上。4。 所用装饰装修材料、卫生洁具必须符合有关规范标准，并有相应合格证明和检测报告,严禁使用不符合要求的材料及产品.5。 钢筋焊接接头及砼、砂浆试块，必须有监理参加,现场抽样试验.6。 各种砂浆、砼施工时必须有资质试验单位的配比通知单,并严格按重量配比搅拌.7。 各种技术质量资料，必须及时、真实、齐全、清楚。4。3测量工程监理细则本细则适用于六龙壁精品城框架结构测量工程土建部分的测量工程。一般工业与民用建筑的测量内容主要包括:建筑物的定位、轴线放样、标高复核、建筑物总高测量、建筑物的垂直度测量、建筑物沉降观测。一、测量前准备测量前应对拟采用的测量仪器(水准仪、红外线测量仪等）进行校正和定期精度认定,以减少仪器的测量误差。校核测量配套工具，如标尺刻线、丈量长度所用圈尺的精度。准备好不同测量内容所用的测量记录表。检查判明测量用的原始点是否已破坏。测量前应确定测量方案,由于测量方案关系到测量精度，因此，测量方案应由技术负责人审核确认，其次,测量人员应有职责分工。二、工程测量建筑物的定位测量建筑物定位测量前,应由建设项目法人提供规划测量位测量并确认的建筑物角标的坐标，(包括书面通知和现场坐标移交)角标一般为三点以上,其中两点作为定位测量用,其余点作为校核用.所提供的角标施工单位应妥善保护，当角标位于建内或施工过程可能会破坏时,应在单体定位后，引至安全地方固定好。建筑物定位测量时，以所提供的两个角标进行测量定位，然后利用其余角标反向测量校核；属角标有误时,应及时通知现场专业监理工程师和项目法人代表进一步证实;属放样本身轴线有误，应重新放样。放样后的轴线应标于龙门板上，用于基槽轴线放样，模板定位,地梁轴线复核，以及0.00以下的墙体轴线放样，每次测量前均应先根据角标复核龙门板轴线。轴线放样在基础回填之前，可利用龙门板的轴线,先放样底层轴线，也可以先把龙门板的轴线后移至不影响回填土的地方，待回填土后再进行底层放样.当底层墙体或柱施工完毕,应把后移的轴线标点移至建筑物的四大角和转角墙、柱上，并用铁漆标好，这些标准轴线将随建筑物的施工一直往上引，作为本层其它轴线放样的依据。为确保框架结构中外框架的垂直和观感要求，外排柱应每柱都引通高轴线。本层内的墙体或框架中排柱应以边轴线拉通长线进行内墙或内排柱的轴线定位。框架结构中的外排柱在通线进行定位后，还应对单柱上下层的轴线进行复核。当墙体为框架剪力墙或柱时,在模板安装前，还应根据已放样的轴线,弹出模板安装时的内边线,作为立模定位的依据。砌体组砌时，外围护墙应边砌边吊线校核.柱或剪力墙的模板上口引中线与标准轴线校核。梁板则根据柱、墙上口校核过的中线进行轴线校核。阳台或出墙构件，除应从轴线外引进行定位外,还应吊垂线与低一层的阳台或出墙构件对齐。建筑物标高复核在建设项目法人提供规划部门测量确认的角标时,应同时提供永久性高程点，当永久性高程点距建筑物较远时，应引至建筑物四周不受影响的地方做半永久性高程点或在建筑物四周做高程桩，再把永久高程引至高程桩。高程桩应设井围护，桩身置于残积土以下，桩身为上小下大方柱或圆柱并埋设16圆钢，高程桩应设在不易扰动的地方，半永久性高程应定期校核.根据永久性高程或半永久性高程，测量基底标高，在基底做标高木桩控制垫层厚度，在地梁模板上弹梁面标高线以控制地梁标高,在底层墙体上或框架柱上测出建筑物单体的0。00基线,并用铁漆标出，作为层高的控制线.层高测量可采用挂线丈量与经纬仪测量昂角后计算层高相结合。每层施工完，相应的层高控制线应上引。根据层高控制线引入室内转为30线或50线。室内30线或50线作为窗台控制，墙顶控制，木门窗安装标高控制，梁底和板底标高控制的依据。30线或50线还可做为天棚粉刷打底的阴角水平比较线和地面找平或找坡控制的比较线。建筑物的总高测量建筑物的总高测量主要是利用经纬仪测量总高点的昂角，再与0。00基线测出经纬仪的高度，利用经纬仪与0。00基线的距离，和总高点昂角计算经纬仪至总高点的高度，后与经纬仪高度的总和即为建筑物的总高.采用红外线测量仪时，则可直接测出总高度.建筑物的垂直度测量在建筑物主体封顶后，装修前,应对建筑物的垂直度进行第一次测量。待装修后，竣工前测第二次.装修前的垂直度测量,可采用吊垂线和经纬仪相配合.垂线从屋面边轴线吊线下来，经纬仪控制垂线的垂直，垂线在底层与同轴的轴线偏差,即垂直度偏差。装修后的垂直度测量，则可在直接从屋面的外墙大角吊垂线。经纬仪控制垂线的垂直,垂线在底层与大角的偏移，即为垂直度偏差.一般建筑物四大角均应测量垂直度。每个大角应测量两个方向。建筑物沉降观察沉降观察要求采用18钢筋进行预制，端头垂直90角。平直长度2。2CM的弯头作为测量点，测量点应磨成半球形或圆台状。沉降观察点统一安装在建筑物室外标高以上50CM处.安装时，若安装点是钢筋砼柱时,则应直接焊接于柱筋上；若是砖墙，则应采用先预埋在砼预制块上，再砌上墙，沉降观察点安装时，应伸出墙5CM左右，以确保外墙装修后，沉降观察点能伸出墙2.5CM，沉降观察点安装后应上漆并标出标志.沉降观测点每个建筑物应设不少于6个，观察点一般设在建筑物的转角和建筑物沉降缝两侧.建筑物沉降观察是利用永久高程点或半永久高程点进行测量的。测量时应采用闭合差测量，沉降观察的目的除测量建筑物每测量点的沉降量外，最主要的目的是测出不均匀沉降量。因此，测量沉降时每次只允许采用同一个永久高程或半永久高程。建筑物沉降观察在沉降点安装后，第一次应先测出各沉降点的实际高程，以后每上一次荷载或每上一自然层应测一次沉降观察.到建筑物封顶后，则改为每月定时观察。三、测量责任和资料管理除每次测量的测量方案需技术负责人确认外,每次测量后,负责跑尺、观镜、校对、复核、审核的责任人应签字。原始记录和根据原始记录整理的测量结果均是测量技术资料。技术负责人在每次审核测量结果时,一旦发现建筑物的垂直度或沉降有异常，有责任向专业监理工程师报告，隐情不报，技术负责人应承担责任。专业监理工程师将定期抽查测量资料。施工单位应积极配合。4。4主体结构工程1、进场的普通砖、多孔砖，砌块应具有出厂合格证明,并经试验合格后方可使用.2、砌筑砖砌体时，普通砖、多孔砖砌筑应提前浇水湿润,确保其含水率在规范允许之间。3、主体工程施工要严格控制标高。墙体砌筑必须使用皮数杆,每层楼地面要做出500线。同时外墙应将轴线完全恢复，窗口线弹好。4、用于承重结构的水泥,应使用省建设厅推荐认定具有出厂合格证的产品，并按规定进行复验.并见证取样。5、砖砌体施工,转角处和交接处应同时砌筑，不能同时砌筑的临时间断处，应砌成斜槎。如留斜槎有困难时，除转角处外,可留直槎，但必须做成阳槎，并加设拉结筋，拉结筋的设置必须满足现行的建筑抗震设计规范要求。内外墙要求同时砌筑。240承重墙的最上一皮砖应用整砖丁砌层砌筑.6、砌体拉结筋的设置，必须满足设计规范的要求，砖混结构中构造柱与墙体的连接必须采用先退后进大马牙槎。7、砖墙上预留施工洞口时，洞口边缘距交接处墙面不小于500,洞口顶部必须设置钢筋砖过梁，砌体留槎处应按要求设置拉结筋，严禁砌成三角拱.8、木门洞口高在2m以内的两侧应放置2块防腐木砖，超过2m 则应等分放置3块防腐木砖（上三皮砖,下四皮砖），随砌随放，严禁后塞。9、禁止在规范不允许的位置留脚手眼,临时洞口及脚手眼,必须指定专人堵塞,采用同标号砂浆堵砌，严禁干砖堵塞，抹外墙前，必须先堵脚手眼及上灰口，清理干净，用水冲洗,补砖打满灰，砖四周缝用灰塞实。10、电表箱,消火栓箱等宽度500的,上部必须配置钢筋砼过梁。11、构造柱要严格控制轴线位置，截面、尺寸、垂直度及配筋，严禁出现钢筋位移，砼振捣不实，断条夹渣等缺陷.12、现浇圈梁必须严格控制截面尺寸,钢筋骨架的高度和箍筋间距必须符合设计要求，砼必须振捣实，施工缝不得留在转角及内外墙交接处。13、施工洞口在砌砖前将留槎清理干净，洒水冲洗湿润，调直接结筋,方可堵洞，堵洞砖缝应饱满密实，为防止砂浆收缩产生裂纹，抹灰前在接槎处加金属网固定牢靠后方可进行抹灰。14、窗框下建议取消一皮砖，用C20细石砼塞满塞实，外窗台用C20细石砼浇注抹光，找10坡度。防止窗台抹灰砂浆厚度不同而空鼓、裂缝.15、砌筑工程（包括基础和主体）所用砂、石、水泥等原材料必须经试验合格后方可使用。16、砌筑用砂浆配比必须由试验室进行试验并出具配比通知单。17、砌筑时根据国家现行施工规范制作砂浆试块，并及时送试验室进行试验。18、砌筑工程时，砂浆结合面应符合国家质量检验标准的规定.4。5混凝土生产和施工过程1. 模板必须保证工程结构和构件各部分形状,尺寸和相互位置的准确,施工前要做好模板的配板设计，模板和支撑有足够的承载力和刚度，确保砼结构在浇筑中的施工荷载和砼侧压力作用下不产生超过规定挠度和截面尺寸的允许偏差值。2. 模板应表面平整，接缝严密，不得发生漏浆现象。3. 模板与砼接触面不能涂刷影响结构或防碍装饰工程的油质类隔离剂,并严防隔离剂污染钢筋和砼接茬处。4. 支模时在支架下铺设垫板，垫板铺设应平整，受力均匀，支架应垂直，固定在模板上的埋件，孔洞位置应准确，安放应牢固5. 一层模板支柱应采取措施,（如土的分层夯实，加托板，打木桩等）保证支柱下有足够的强度，支撑上部荷载。6. 模板拆除：对侧模应在砼强度能保证构件不变形，棱角完整的情况下，方可拆除，对底模板，应严格按照设计要求和规范规定进行，同时应考虑到施工时的外加荷载。7. 水泥、碎石、砂子、外加剂等原材料,必须符合国家标准的规定，应按出厂报告和试验报告单，对水泥进行品种、标号、包装、出厂日期、重量进行定期检查.8. 对砼的生产质量，应把好以下五关：原材料的质量关；混凝土配合比设计关；配料计量关;搅拌时间关；塌落度控制关.9.要严格控制砼从搅拌机卸出到浇筑完毕的延续时间保证砼不发生离析，泌水现象，如在允许延续时间内,发生离析,应进行二次搅拌后再使用，超过2小时的砼，不准使用。10.砼配制严禁使用体积比：应做到配合比上牌（每罐用量)计量专人负责，严格控制用水量和搅拌时间。11。砼浇筑前应对模板、支撑、钢筋、埋件、留洞进行详细检查核对柱模板应在钢筋检查合格根部清理冲洗干净后进行,严禁模板内有杂物同时木模应浇水湿润，但模板内不得有积水。12。砼柱子浇筑时，应分段浇筑，一次完成。以砼倾落自由高度不超过2米的要求施工。13. 浇注砼时应连续进行，单独构件不允许留施工缝。砼梁板原则上一次连续浇筑,如因环保需要留施工缝时，其施工缝留置位置，必须符合规范规定。14。施工缝二次施工时，已浇筑的砼抗压强度,应不小于1.2N/mm2，并将已硬化的砼接茬表面的水泥薄膜，松动石子清干净，用水冲洗湿润后，先铺一层与砼内成份相同的水泥砂浆厚20毫米,并仔细捣实.15。已浇筑的砼强度没达到1。2 N/mm2以前，不准在砼上踩踏和安装模板及支撑.16。砼浇筑完毕后，对其敞露表面要全部加以覆盖，并于12小时内浇水养护,当砼表面不便浇水时,可涂刷养生剂，用塑料布严密覆盖,以防止砼内水分蒸发。17。所有现浇砼必须按规范规定，及时按量制作试块并及时送试验室试压。18、跨度大于4000的梁按13起拱。4.6钢筋工程1、进场钢筋质量,应符合现行国家标准的规定，应有出厂质量证明书或试验报告单，并且现场取样，送试验室进行拉力和冷弯试验.2、钢筋加工的形状、尺寸必须符合设计要求。3、钢筋焊接前，必须根据施工条件进行试焊合格后方可施焊，焊工必须有焊工考试合格证。4、设置在同一构件内的焊接接头应相互错开，受拉区不宜超过50。5、受力钢筋的绑扎接头位置应相互错开，在同一断面内受拉区，绑扎接头的钢筋面积与钢筋总面积的25,受压区不超过50%。6、安装钢筋时，配置的钢筋级别、直径、根数和间距均应符合设计要求。绑扎或焊接的钢筋网和钢筋骨架，不得有变形、松脱和开焊.钢筋工程必须经监理人员检查,方可进行后序工序施工。4。7地面与楼面工程1、面层施工前，必须将基层清理干净，提前1天浇水湿润，用掺107胶的水泥浆随刷随打均匀，成活后洒水覆盖养护一周以上。2、卫生间防水层完成后，必须作蓄水试验,蓄水深度在3050,24小时无渗漏为合格，并按规定复验.4。8装饰工程1、同一建筑中的阳台、楼板、窗台、窗套、腰线、再蓬、压顶等各自的几何尺寸应一致，边角横平竖直，在同一水平与垂直方向应横顺通线。外爬梯要等距，均匀一致。2、内外墙装饰采用面砖的工程,其面砖必须复试合格后,方可施工（吸水率不大于8）。并一律进行排砖设计。基础粘结牢固，无脱层、空鼓、表面平整、洁净。应挂通线或弹线施工，确保面砖横平竖直，砖缝用1：2水泥砂浆采用统一的圆钢压实抹光，且棱角分明，整齐一致。3、室内天棚及墙面抹灰,先将表面清刷干净，砼基层增涂刷一遍粘结剂之后，再用水泥混合砂浆压实抹平,厚度满足设计要求。踢脚线和阳角护角按设计用水泥砂浆要求（门窗口同洞口高，阳角2m高)。4、油漆工程应在底油（清油）干透后进行.先清理基层,用腻子修补缺陷,再满走砂纸，满刮腻子,要达到色泽一致，光亮显影，油漆要全部到位且无污染。5、檐口、腰线、阳台、雨蓬、窗台等突出处墙部分超过50，必须做滴水截水处理.槽的宽深要满足验评标准要求；50以内的做鹰嘴，鹰嘴必须与抹灰一次抹成，严禁后粘。6、外窗台标高必须低于内窗台，且做成斜面。窗台严禁吃口，倒泛水.8、散水坡及基层必须按设计要求施工,伸缩缝间距按不大于6米等分,转角处按45留缝与主体、台阶等断开至基层,防止沉陷时拉裂.9、女儿墙顶部在外墙面做完后，靠外墙边缘处最后做饰面压顶，防止雨水渗入,外墙皮脱落。4.9塑料门窗1、材料质量要求(1) 固定片厚度应大于或等于1.5，最小宽度应大于或等于15,其材质应采用冷扎钢板，其表面应进行镀锌处理.（2) 组合窗及连窗门的拼樘料采用与其内腔紧密吻合的增强型钢作为内衬，型钢两端应比拼樘料长出1015mm.（3) 门窗采用的异型材，密封条等原材料应符合现行的国家标准门窗框用硬聚氯乙烯型材（GB8814)和塑料门窗用密封条（GB12002)的有关规定.2、墙体、洞口质量要求（1) 门窗应采用预留洞法安装,不得采用边安装边砌口或先安装后砌口。(2） 门窗及其相邻的左右洞口应保持通线，洞口应横平竖直.3、窗安装质量要求（1) 应将不同规格的塑料窗搬到相应的洞口旁竖放,当发现保护膜脱落时，应补贴保护膜,并应在窗框的上下划中线。（2） 如果玻璃已装在窗上, 应卸下玻璃，并作好标记。（3) 固定片的安装。应先采用直径为32的钻头钻孔,然后将十字槽盘头自攻螺钉M420拧入,并不得直接锤击钉入。固定片的位置应距窗角、中竖框、中横框150-200mm，其他固定片之间的间距应小于或等于600mm,不得将固定片直接装在中横框、中竖框的档头上。应测出各窗口中线，并应逐一做出标记。当窗框装入洞口时，其上下框中线应与洞口中线对齐，窗的上下框四角及中横框的对称位置应用木楔或垫块塞紧作临时固定。（4） 当窗与墙体固定时，应先固定上框，而后固定边框的固定方法.砼墙洞口应采用射钉或塑料膨胀钉固定。砖墙洞口应在预制砼块（两块砖大)上采用塑料膨胀螺钉或水泥钉固定，并不得固定在砖缝处。(5） 当需安装窗台板时,应按设计要求将其插入窗下框，并应使窗台板与下边框结合紧密。(6） 窗（框）扇上若粘有水泥砂浆，应在其硬化前，用湿布擦拭干净,不得使用硬质材料铲刮。（7) 严禁在门窗框、扇上安装脚手架,悬挂重物,外脚手架不得顶压在门窗框、扇或窗撑上，并严禁蹬踩窗框、扇或窗撑.4。10屋面处理1、基层炉渣找坡层（3）和苯板保温层严格按设计要求和规范施工，保证基层质量.2、找平层用1：2.5水泥砂浆一气呵成，由远而近，由高到低，并随时用2米木尺找平，按规范规定设置分格缝,其位置应在承重墙处，缝宽20mm，高同找平层厚度，砂浆终凝前取出.3、找平层与基层应粘结牢固、无松动、空鼓、起砂现象，表面应做成平整麻面,结构突出部位及转角处的找平层应做成半径大于10cm的圆角或斜边长度为10-15cm的钝角坡度，找平层纵面坡度宜控制在35%。以上为施工基本要求，未尽之处按工程选用的标准执行。4.11 给、排水工程1。 管道及阀件、卫生设备在安装前，应按有关标准检验其规格、质量、型号是否符合要求，产品应具备出厂检验证、合格证、生产厂家等质保证明，不合格产品不能安装使用.型号规格、材质变更时，应由设计出示变更单.2。 给排水管道安装前,均应清除内部污垢、杂物、毛刺。3. 管墩不得在松土上铺设，必要时须分层夯实,排水管与立管的弯管靠背处必须作支墩。4。 安装完毕的给水管道均应作水压试验。5. 卫生器具的安装应用水平尺找平,安装完毕的卫生器具应平整、美观，并作好防护。6. 所有给、排水立管均应在距地面1。51。80m间安装管卡,另外固定水咀、水箱控制阀门、洗衣机留头等均应安装固定管卡。7. 排水管道安装完毕后应作闭水试验,给水管道安装完毕后应作水压试验。8. 阀门在安装前，应作耐压试验,给水立管上的主控阀门，应逐个试压，加盘根应采用石棉绳作填料。9。 消防按“建筑设计防火规范执行.以上为施工基本要求,未尽之处按工程选用的标准执行。4.12 电气电信电视施工监理实施细则为了确保本工程的工程质量,特制定施工质量要求如下：(一） 电气、电信、电视等施工安装必须遵照设计图纸及设计选用的有关规定进行施工，质量监理人员要严格按照国家规定和设计标准进行监理和验收，确保施工质量.(二) 凡是本工程所使用的设备、材料必须符合国家或部颁的现行技术标准,具备合格证、说明书、设备品牌、生产许可证、试验记录等资料，购货前必须由甲方监理人员验证许可后才能进货，进货时重新验收后方可投入使用。(三） 盘、柜、箱安装时必须符合下列要求：横平竖直,偏差不得大于3mm，油漆完整，无损伤、安装牢固，无空虚现象,管口进箱长为15mm,管口光滑无毛刺平整一致。在墙内安装箱时，箱体宽度等于和大于500mm时，上方必须加过梁.箱体不得用气、电焊扩孔割眼，箱体必须可靠接地。(四） 凡是接线盒系列安装时，必须符合下列要求:横平竖直,盒体安装牢固平整，无管的敲落孔保持完好.盒体无破损，抹灰后盒平面与墙面保持平整,误差小于2mm，穿线管进入盒内为100mm，管口光滑平整，接线盒中心距棚面250mm。（五) 配管1. 钢管弯曲时不得有扁皱和裂缝现象,管品光滑无毛剌，喇叭口为管径的120,管接头管宜采用丝扣连接,管的弯曲半径不少外径的6倍。2。 PVC管的连接采用套接法，套管长度不小于管的外径2倍且用胶密封，管的弯曲半径不小于外径的6倍，必须用弹簧冷弯。严禁火烤。(六) 管内穿线1. 管内穿线宜在抹灰及地面工程结束后进行。穿管前应将管内清除干净,管内穿线的总截面积不应超过管子截面的40%。2. 管内穿线不应有接头，绞紧和扭结等现象。(七） 穿线的颜色与连接1。 穿线的颜色必须严格按现行规定执行：为黄色，为绿色，为红色，零为白色，地线为黄绿双色。2。 零线为工作接地，地线为保护接地，严禁零与地线混用.3. 导线连接一律采用锡焊，多股导线焊线鼻子。(八) 电缆敷设1. 在三相四线制系统中的电力电缆不应采用三芯电缆另外附加一根单导线使用。2. 塑料绝缘电缆弯曲半径为10倍,控制电缆为6倍。3。 电缆的敷设不得互相交叉,不准平行敷设于热力、管道上方,电缆及热管道平行时间距大于m，交叉时大于0.5m，电缆之间间隔50mm，电缆沟深700mm，上下铺沙100mm，上方盖红砖保护，红砖宽度超过电缆两边50mm.（九） 灯具安装1. 采用钢管作灯具的吊杆时,钢管内径不小于10mm,应垂直地平。2。 吊链灯具的灯线不应受拉力，灯线宜与吊链编叉在一起。3。 木台直径为75mm以下时可用一个螺栓固定。木台直径大于75mm时用2个螺栓固定.4。 装有白炽灯的吸顶灯,灯泡木台应隔热处理.5. 每个回路的灯和插座不宜超过25个（不包括花灯)且15A熔丝保护。6. 灯具成排安装应高低一致,纵、横中心线应在同一直线上,偏斜不大于5mm.（十） 照明、插座、形状安装要求1. 单相二孔插座对面左零右火，单相三孔的左零右火上为地线。2。 灯头接线，外罗口为零,芯舌为火线。3. 照明开关、门铃按钮安装距门框200mm，距地坪1。3m,开关控制相线,从侧面看，上方突出为断开，下方突出为开通。4。 电视插盒,电话插头盒高0.5m,传呼机1。25m，不间断电源盒2m，公共开关1。7m，电源箱、电话箱、电视设备高1。4m,卧室、餐厅、卫生间、厨房插座1.5m，空调高2m，灯高2.5m，镜灯1。8m。(以上尺寸如有设计则按设计)（十一) 防雷与接地装置安装1。 防雷引线当钢筋的直径1016时，应利用四根钢筋作一相引下线，当钢筋的直径16时，两根主筋焊接作一组引下线。2。 按设计要求引出基础外3米与人工接地连接。3。 接地引下线从上与房顶避雷线连接引下至距地坪高1.8m处引入防雷接地测试盒内用卡子或螺栓与接地引上线连接.4. 房顶避雷线距建筑物高150？，间距直线为1m，转角为0。5m.5。 按线的连接为焊接、焊接尺寸、钢筋为直径6倍，双面满焊，扁钢为4040,平面叠接两倍,三面满焊人工接地体为45455，长2。5m，极与极之间距离为5m,连接极间的圆钢12mm以上，扁为-404，埋深0。7m.以上为施工基本要求，未尽之处按工程选用的标准执行。5监理工作的方法及措施5。1组织措施加强监理人员的职业道德、业务素质的培训工作,经常进行系统的业务学习，不断提高监理人员的业务水平.编制可依据的各种细则、制度等，做到有章可循。按工程、分专业定人定岗，落实各岗位责任分工及有关制度。坚守工作岗位,做到事事有人管、层层有控制。5。2技术监理工作的方法及措施做好材料供货单位的选择工作,合理录用、认真比选，保证材料质量好。价格合理。审核施工组织设计和施工方案，重视和加强工程的组织的协调工作,按合理工期、最佳方案组织施工.组织施工单位，做好图纸自审和会审，把图中各专业打架和存在的问题,消灭在施工前，保证施工中不因图中问题出现停工或返工现象。严格事前、事中和事后控制，要通过样板示范，重点工序专项审查,样品检验，旁站监理，严格验收，确保工程质量。做好保证项目资料的落实、审核把关，保证资料不全的、缺项的、不符合要求的，一律不准开工和使用。做到报验审核签发手续齐全。5.3质量监理工作的方法及措施 要求承包单位编制重点部位、关键工序的施工工艺，并严格审查，达到切实可行,确保工程质量.承包单位写出质量保证措施和通病防止措施，监理认真审查并监督实施。末经监理人员验收或验收不合格的工程材料、构配件、设备,监理人员拒绝签认,并限期将不合格的材料、产品、构配件撤出现场.工程开工前，应将工程材料、产品、构配件的合格证、试验单实物进行详细审核检查，合格后方可审批使用。施工中经常对施工用料进行检查,如发现有不合格材料，禁止使用、清除出厂，并追求责任，已用到工程中的必须返工，并进行惩罚.隐蔽工程验收，根据具体情况，分别在施工前、施工中、施工后分别进行,经检查验收合格后，方可隐蔽，未经验收或验收不合格的必须重新验收，不合格的必须返工,否则不予签发隐蔽记录,不予进行工程验收.经常检查砂浆、砼的配比计量，坍落度的检查,如发现配比不准，要进行严罚。强化监理通知单的使用与管理，现场出现的一切问题，均以监理通知单的形式通知，监理做好监理通知单登记和存档。5。4。合同及经济监理工作的方法措施确定工程建设优质优价的合同原则，对不符合合同规定质量要求的拒付工程款。严格按工程形象进度支付工程预付款，并有监理现场按实签发，总监理工程师审核后,方可支付。不按程序施工，不按规范操作，质量达不到标准的监理已提出,未整改或没整改完的不予付款。监理要积极对设计和施工方案提出合理化建议,对能缩短施工期，提高工种质量，节约投资的要鼓励。5.5。安全进度监理工作措施 要求承包方编制总体进度计划和月进度计划,监理要经常按计划和实际进行进度检查分析和督促。加强对承包单位的施工组织和施工人员的管理，核对是否有足够的施工人数，未经监理同意，不准随便减人，放假和停工，确保工期。加强调度合理安排，监理要检查组织协调各施工单位，各工种、工序间的穿插交叉作业，严格控制关键工序分部，分项工程的工期。加强材料供应协调，保证各种材料设备构配件按期到货,做到勤询问、勤督促、有检查、有落实。监理督促施工单位,落实各种安全设施及要求，做到组织落实制度落实。现场没有安全警句、安全标志、安全帽、安全带、安全网、门窗洞口人行通道的搭设，安全用电防护等，不准施工.监理要对现场的安全工作，进行监理检查,对违反安全操作规程的坚决予以制止.施工单位，应设专职安全员，非施工人员,严禁进入施工现场。要求该工程必须建立三个制度,加强三项安全管理，即安全生产管理制度，外来人员的管理制度，外来车辆的管理制度。2007年12月10日第 15 页 共 17页
