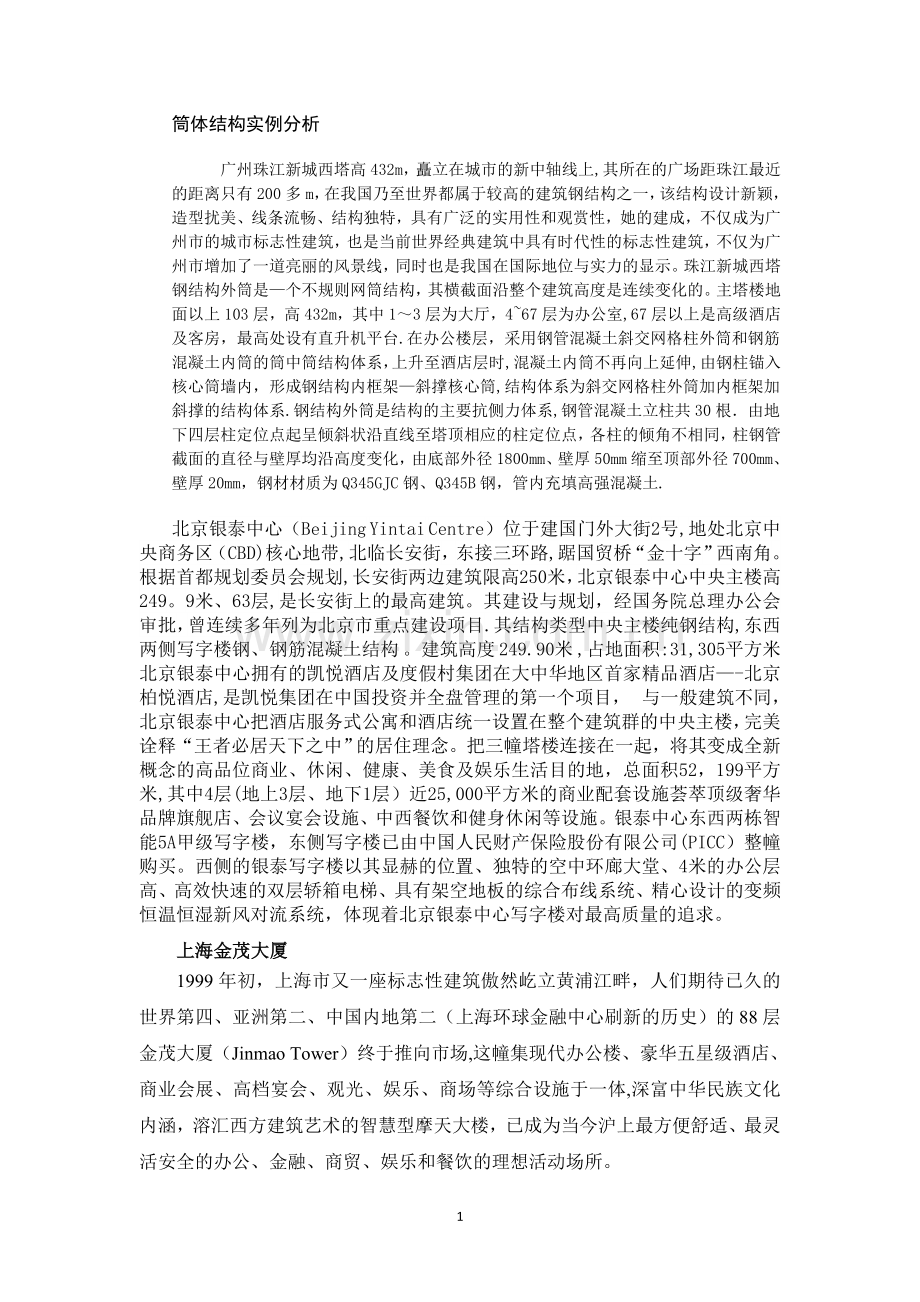

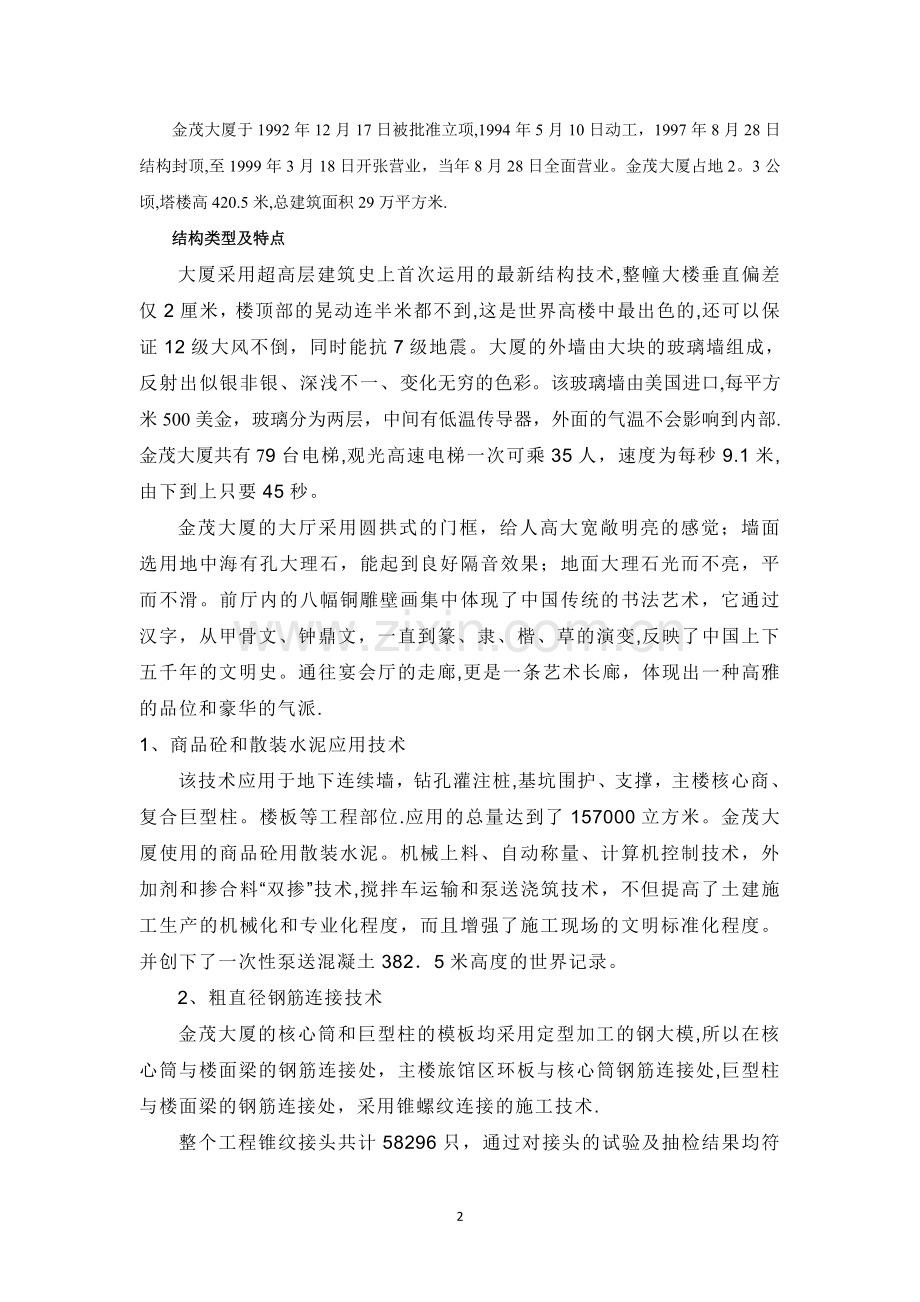

筒体结构实例分析广州珠江新城西塔高432m，矗立在城市的新中轴线上,其所在的广场距珠江最近的距离只有200多m，在我国乃至世界都属于较高的建筑钢结构之一，该结构设计新颖，造型扰美、线条流畅、结构独特，具有广泛的实用性和观赏性，她的建成，不仅成为广州市的城市标志性建筑，也是当前世界经典建筑中具有时代性的标志性建筑，不仅为广州市增加了一道亮丽的风景线，同时也是我国在国际地位与实力的显示。珠江新城西塔钢结构外筒是个不规则网筒结构，其横截面沿整个建筑高度是连续变化的。主塔楼地面以上103层，高432m，其中13层为大厅，467层为办公室,67层以上是高级酒店及客房，最高处设有直升机平台.在办公楼层，采用钢管混凝土斜交网格柱外筒和钢筋混凝土内筒的筒中筒结构体系，上升至酒店层时,混凝土内筒不再向上延伸,由钢柱锚入核心筒墙内，形成钢结构内框架斜撑核心筒,结构体系为斜交网格柱外筒加内框架加斜撑的结构体系.钢结构外筒是结构的主要抗侧力体系,钢管混凝土立柱共30根由地下四层柱定位点起呈倾斜状沿直线至塔顶相应的柱定位点，各柱的倾角不相同，柱钢管截面的直径与壁厚均沿高度变化，由底部外径1800mm、壁厚50mm缩至顶部外径700mm、壁厚20mm，钢材材质为Q345GJC钢、Q345B钢，管内充填高强混凝土.北京银泰中心（Beijing Yintai Centre）位于建国门外大街2号,地处北京中央商务区（CBD)核心地带,北临长安街，东接三环路,踞国贸桥“金十字”西南角。根据首都规划委员会规划,长安街两边建筑限高250米，北京银泰中心中央主楼高249。9米、63层,是长安街上的最高建筑。其建设与规划，经国务院总理办公会审批，曾连续多年列为北京市重点建设项目.其结构类型中央主楼纯钢结构,东西两侧写字楼钢、钢筋混凝土结构 。建筑高度 249.90米 ,占地面积:31,305平方米 北京银泰中心拥有的凯悦酒店及度假村集团在大中华地区首家精品酒店-北京柏悦酒店,是凯悦集团在中国投资并全盘管理的第一个项目，与一般建筑不同，北京银泰中心把酒店服务式公寓和酒店统一设置在整个建筑群的中央主楼，完美诠释“王者必居天下之中”的居住理念。把三幢塔楼连接在一起，将其变成全新概念的高品位商业、休闲、健康、美食及娱乐生活目的地，总面积52，199平方米,其中4层(地上3层、地下1层）近25,000平方米的商业配套设施荟萃顶级奢华品牌旗舰店、会议宴会设施、中西餐饮和健身休闲等设施。银泰中心东西两栋智能5A甲级写字楼，东侧写字楼已由中国人民财产保险股份有限公司(PICC）整幢购买。西侧的银泰写字楼以其显赫的位置、独特的空中环廊大堂、4米的办公层高、高效快速的双层轿箱电梯、具有架空地板的综合布线系统、精心设计的变频恒温恒湿新风对流系统，体现着北京银泰中心写字楼对最高质量的追求。上海金茂大厦1999年初，上海市又一座标志性建筑傲然屹立黄浦江畔，人们期待已久的世界第四、亚洲第二、中国内地第二（上海环球金融中心刷新的历史）的88层金茂大厦（Jinmao Tower）终于推向市场,这幢集现代办公楼、豪华五星级酒店、商业会展、高档宴会、观光、娱乐、商场等综合设施于一体,深富中华民族文化内涵，溶汇西方建筑艺术的智慧型摩天大楼，已成为当今沪上最方便舒适、最灵活安全的办公、金融、商贸、娱乐和餐饮的理想活动场所。 金茂大厦于1992年12月17日被批准立项,1994年5月10日动工，1997年8月28日结构封顶,至1999年3月18日开张营业，当年8月28日全面营业。金茂大厦占地2。3公顷,塔楼高420.5米,总建筑面积29万平方米.结构类型及特点大厦采用超高层建筑史上首次运用的最新结构技术,整幢大楼垂直偏差仅2厘米，楼顶部的晃动连半米都不到,这是世界高楼中最出色的,还可以保证12级大风不倒，同时能抗7级地震。大厦的外墙由大块的玻璃墙组成，反射出似银非银、深浅不一、变化无穷的色彩。该玻璃墙由美国进口,每平方米500美金，玻璃分为两层，中间有低温传导器，外面的气温不会影响到内部.金茂大厦共有79台电梯,观光高速电梯一次可乘35人，速度为每秒9.1米,由下到上只要45秒。金茂大厦的大厅采用圆拱式的门框，给人高大宽敞明亮的感觉；墙面选用地中海有孔大理石，能起到良好隔音效果；地面大理石光而不亮，平而不滑。前厅内的八幅铜雕壁画集中体现了中国传统的书法艺术，它通过汉字，从甲骨文、钟鼎文，一直到篆、隶、楷、草的演变,反映了中国上下五千年的文明史。通往宴会厅的走廊,更是一条艺术长廊，体现出一种高雅的品位和豪华的气派.1、商品砼和散装水泥应用技术该技术应用于地下连续墙，钻孔灌注桩,基坑围护、支撑，主楼核心商、复合巨型柱。楼板等工程部位.应用的总量达到了157000立方米。金茂大厦使用的商品砼用散装水泥。机械上料、自动称量、计算机控制技术，外加剂和掺合料“双掺”技术,搅拌车运输和泵送浇筑技术，不但提高了土建施工生产的机械化和专业化程度，而且增强了施工现场的文明标准化程度。并创下了一次性泵送混凝土3825米高度的世界记录。2、粗直径钢筋连接技术金茂大厦的核心筒和巨型柱的模板均采用定型加工的钢大模,所以在核心筒与楼面梁的钢筋连接处，主楼旅馆区环板与核心筒钢筋连接处,巨型柱与楼面梁的钢筋连接处，采用锥螺纹连接的施工技术.整个工程锥纹接头共计58296只，通过对接头的试验及抽检结果均符合A级水平。应用数量见下表:新型钢筋冷轧锥螺纹工艺从七个方面改进了钢筋冷轧锥螺纹工艺:改进刀具、滚丝轮的材质；改进了工具夹；增加自动定位装置；设置滚动上料架；端头冷处理，提高强度，保证A级接头标准。使应用达到了高速、优质、低耗的目的。3、新型模板与脚手架应用技术金茂大厦的主体结构层高变化多，还存在墙体收分和体型变化。共有32米、4米、52米等共8种高度，53层以上取消了原有的井字型内剪力墙，墙体厚度由850毫米逐步分四次收分至450毫米。尤其在2426、5153、8587层设有三道外仲钢桁架，给模板脚手的设计及超高层施工作业安全性带来了极大的难度。为此,我们在主楼核心筒施 工中,自行设计制造了“分体组合自动调平整体提升式钢平台模板体系。与国外先进模板比较，各项性能毫不逊色,同时节约成本约1000万元人民币。成功地完成了高空解体和组装，解了利用一种模板体系在两种不同结构的施工技术，创新地采用了电脑自动调平技术控制系统提升的施工技术,及采用全封闭模板体系,使施工安全可靠，操作简便、创造了一个月施工13层的施工速度。电脑自动调平技术已获得国家专利（专利号：ZL9524653911）.该模板体系的研究和应用成果已获得上海市科技进步一等奖。在巨型柱施工中，我们创新设计制造了“跳提式爬模系统”，成功地解决了巨型柱施工时。上部钢梁已安装就位，传统的模板脚手体系均无法圆满完成混凝土施工后的爬升问题.该体系创新设计了伸缩吊臂，斜面滑板,顶伸式伸缩架，翻转开启式附墙等一系列专门的构件，使爬架能顺利跨越钢梁。通过这些新型模板脚手的研究和应用，安全、可靠地完成了主楼核心筒和复合巨型柱连续施工.经专家鉴定，该模板脚手体系的技术水平达到了国际领先水平。4、高强混凝土技术金茂大厦工程采用了C60和C50的高强度混凝土,基础底板均采用C50混凝土.主楼核心筒从地下至31层为C60混凝土，主楼核心筒从32层至62层为C50混凝土。巨型柱从地下室至31层为C60混凝土，巨型柱从32层至62层为C50混凝土.C60混凝土17488立方米，C50混凝土33708立方米。其中主楼基础承台厚度4米，为13500立方米C50高标号混凝土，并一次性连续浇捣完成。在如此大的高标号混凝土连续浇捣中，选择合理的材料及配合比设计，并采用“内散外蓄法养护，内设冷却水管,薄膜草包覆盖,及电脑测温系统。将混凝土内部温升峰值控制在100以内，使内外温差小于25。加快了混凝土内部的降温速率，缩短了施工周期，只用了二个星期就完成了养护。5、建筑节能技术金茂大厦主要填充墙、防火分区隔墙等均采用空心砌块。其中,120mm厚砌块4901平方米,190mm厚砌块49742平方米，250mm厚砌块1098平方米，300mm厚砌块3493平方米。金茂大厦裙房屋面、主楼局部屋面也采用了屋面保温层。其中,裙房屋面约7500平方米，主楼局部屋面约2500平方米。6、硬聚氯乙烯塑料管的应用技术在金茂大厦裙房基础底板施工中，采用了国内首次出现的大面积静力释放层技术。100PVC管1184米，150PVC管511米。将地下水通过大面积滤水层集中排到集水井，再通过泵抽至地面来释放和消减地下水对底板的浮力。此项技术在纵横交错的盲沟中设置多孔PVC滤水管。大面积静力释放层技术的应用，使裙房基础底板的厚度仅为06米左右,而按传统设计基础底板厚度至少要1 520米，比传统做法薄09m左右。7、粉煤灰综合利用技术金茂大厦主楼基础承台为C50高标号混凝土,方量13500立方米。在配合比设计中，我们掺入了一定量的磨细粉煤灰，发挥其“滚珠效应”以改善混凝土的和易性，提高混凝土的可泵性.并因此取代部分水泥，降低混凝土的水化热。同时，在砌筑砂浆拌制过程中，也掺入一定量的粉煤灰.粉煤灰的用量约4500吨，达到节能、高效的目的。8、建筑防水工程新技术设计要求在金茂大厦基础底板下施工防水层。防水材料采用美国胶体公司的纤维装单夹防咸水CR膨润土防水膜、膨润土填缝剂和多用途膨润土粉粒。防水膜用于大面积铺贴，填缝剂和多用途粉粒用于嵌缝、填补空洞。CR膨润上的用量约23608平方米.CR型膨润土防水系列材料是一种柔性的高强度聚丙烯纺织物和火山灰钠基膨润土的复合物，它的技术特点是：遇水膨胀，柔软、高强度,抗污染,抗老化。它的应用,丰富和发展了国内防水材料的种类，为今后新型防水材料的研究和应用提供了实践经验。9、现代管理技术与计算机应用金茂大厦工程的信息量大、范围广,针对这种情况,在施工管理过程中，计算机技术得到了广泛的应用。财务管理、合同预算、人事档案管理、施工计划管理、施工方案的设计和编制、施工翻样图的绘制、深化图纸的设计等均采用了计算机管理软件。10、其他新技术的应用在金茂大厦的施工过程中,我们还应用了“超大超深基坑的支护技术”、“高精度测量技术”、“大型垂直运输机械应用技术”等一系列新技术。金茂大厦地下室开挖面积近2万平方米,基坑周长570米，开挖深度1965米，土方量达到了32万立方米，是上海地区软土地基施工中开挖面积最大,开挖深度最深的基础。在基坑围护方面，我们设计了空间桁架式全现浇钢筋混凝土内支撑技术，既保证了工程质量和安全，又缩短了施工工期，提高了经济效益。测量工作是工程建设中的“眼睛,尤其在金茂大厦这样规模的建筑物施工中，测量工作的重要性就更显突出.我们在施工中采用WILDT2经纬仪、DII600激光测距仪等高精度测量仪器，采用极坐标结合直角坐标法进行轴线放样，用天顶倒锥体法进行严格的测量复核，用往返水准控制高程.针对钢和混凝土两种材料不同的压缩、收缩和沉降，采用预先控制的修正补偿,达到了很好的效果。(1)项目名称：西尔斯大厦（2）工程概况：西尔斯大厦位于美国伊利诺伊州的芝加哥市,是上个世纪世界最高的建筑之一.它是为西尔斯一娄巴克公司建造的，于1973年竣工。大厦高443米，是当今世界最高建筑物之一.总建筑面积418000平方米，地上110层，地下3层.底部平面68.768。7米，由9个22.9米见方的正方形组成。(3）形式结构与特点：大厦结构工程师是1929年出生于达卡的美籍建筑师F。卡恩。他为解决像西尔斯大厦这样的高层建筑的关键性抗风结构问题，提出了束筒结构体系的概念并付诸实践。整幢大厦被当作一个悬挑的束筒空间结构，离地面越远剪力越小，大厦顶部由风压引起的振动也明显减轻。顶部设计风压为305千克力/平方米，设计允许位移(振动时允许产生的振幅)为建筑总高度的1/500，即900毫米,建成后最大风速时实测位移为460毫米。所有的塔楼宽度相同，但高度不一。大厦外面的黑色环带巧妙地遮盖了服务性设施区。大厦采用由钢框架构成的成束筒结构体系，外部用黑铝和镀层玻璃幕墙围护。其外形的特点是逐渐上收的，即150层为9个宽度为23。86米的方形筒组成的正方形平面;5166层截去一对对角方筒单元;6790层再截去另一对对角方筒单元,形成十字形；91110层由两个方筒单元直升到顶.这样，既可减小风压，又取得外部造型的变化效果.西尔斯大厦顶部的设计风压为3千帕，容许位移为建筑物高度的1/500，即90厘米，建成后在最大风速下的实测位移为46厘米。美国纽约世界貿易中心一期和二期（One & Two World Trade Center)纽约世界貿易中心一期和二期（One Two World Trade Center），建于1973年，纽约世界贸易中心的一对姐妹楼落成。该高层采用框架筒结构内设黏弹性阻尼装置，其高度高达412m，110层。其简洁利落的造型有别于帝国大厦、克赖斯勒大楼繁复的装饰艺术风格，堪称建筑界的一项奇迹，内部舍弃钢架结构，而用内藏式的网笼支撑.建筑本身的重量,以至窗户都不大，只有最顶层才设计鸟瞰全景的窗户。两座塔楼 都是110层高，加上另外5座建筑物,总面积达929000m2。两座塔楼都能提供75的无柱出租空间，大大超过一般高层建筑52的实用率。这两座姊妹塔于2001年9月11日遭到恐怖份子袭击倒塌。占地6.5公顷，由两座110层（另有6层地下室）高411.5米的塔式摩天楼和4幢办公楼及一座旅馆组成.摩天楼平面为正方形，边长63米，每摩天楼面积46.6万平方米。世界贸易中心由七座建筑组成，最明显的是117层、楼高417米（北塔）和415米（南塔）的摩天大楼。两座塔楼天线、尖顶高526。3米；屋顶高417米;最高楼层高413米。成为当时世界上最高的摩天大楼。大楼于1966年开工,历时7年，1973年竣工（北塔在1972年，而南塔在1973年完工)。1995年对外开放，有“世界之窗”之称。整个工程耗资7亿美元.它共包括7栋建筑物,主要是由两栋110层的塔楼(415。14米）组成,还有8层楼的海关大厦和豪华级玛里奥特饭店等.世界贸易中心摩天楼采用钢框架套筒体系，第9层以下承重外柱间距为3米.9层以上外柱间距为1米,标准层窗宽约0.55米，核心部位为电梯井,每座楼内设电梯108部.在第44层和78层设有银行、邮局和公共食堂等服务设施。第107层是瞭望层，可通过两部自动扶梯到110层屋顶。地下一层为综合商场，地下2层为地铁车站，地下3层及以下为地下车库，可停放汽车2000辆。上海环球金融中心上海环球金融中心工程是一幢以办公为主，集商贸、宾馆、观光、展览及其他公共设施于一体的大型超高层建筑，该楼地下3层，地上101层,净高492m（不含楼顶天线等高度），为世界净高第一高楼。上海环球金融中心位于上海市浦东新区：陆家嘴金融贸易中心区Z41街区，总建筑面积377300m2,楼建筑总高度492m，地上101层,地下3层，为钢骨钢筋混凝土核心筒和框架支撑钢结构。地面部分分为塔楼和裙房两部分。上海环球金融中心新建工程的主体结构为钢骨及钢筋混凝土混合结构。位于周边的巨型结构和中部核心筒是塔楼受力体系的核心部分.周边的巨型结构由巨型柱,带状桁架和巨型斜撑共同组成。周边巨型柱从地下室B3层开始设置，从第6层起，巨型柱之间每隔12层设有一道1层高的带状桁架，带状桁架之间通过巨型斜撑连接。中部核心筒79层以下主要为钢筋混凝土结构,在有伸臂桁架的部位，核心筒剪力墙内的钢骨架为型钢组成的桁架。中部核心筒与周边巨型结构之间通过伸臂桁架连接，伸臂桁架高3层,分别布置在2831层、5255层、8891层之间。周边巨型结构和中部核心筒起共同承受大楼的水平荷载。塔楼91101层，有-个三维的框架结构，既起到支撑观光缆车的作用，又连接周边巨型结构，起到顶压桁架的作用.钢结构按其分布位置主要分为三部分：1核心筒外构件主要包括周边巨型柱、巨型斜撑、带状桁架、伸臂桁架、周边小立柱、楼层钢梁等。2核心筒内构件主要包括埋设在核心筒剪力墙内的钢柱、钢梁桁架、位于核心筒内的楼层钢梁、钢柱及转换桁架。3顶部构件位于91层以上的顶部构件为全钢结构，包括支撑观光缆车的三维框架、连接桥、倒锥形旋转楼梯等.广东国际大厦，主楼为框筒中筒现浇钢筋混凝土结构，采用天然地基片筏和条形基础。结构形式与特点 其外筒平面为35.1m37m的矩形，由24根矩形柱和四根异形角柱组成；内筒平面为17m23m的矩形，由电梯井和楼梯间等剪力墙组成。每层外围均设一根抗震周边大梁与楼板相连。内外筒之间的楼板从763层采用后张无粘结部分预应力钢筋混凝土平板，其余楼板为普通钢筋混凝土梁板式结构，主楼的23、42和60层均为技术层（兼作避难层)，又做设备层，且是结构的刚性层，目的是减少主楼的水平位移。迪拜塔,又称迪拜大厦或比斯迪拜塔，是位于阿拉伯联合酋长国迪拜的一栋摩天大楼，于2004年9月21日动工，是目前世界第一高楼与建筑,为防止竞争者超越，迪拜塔的最终高度一直没有公布.2009年1月23日迪拜塔封顶，最终高度818米，共有162层。工程由美国芝加哥公司的美国建筑师阿德里安史密斯(Adrian Smith）设计,韩国三星公司负责实施.建筑设计采用了一种具有挑战性的单式结构，由连为一体的管状多塔组成，具有太空时代风格的外形,基座周围采用了富有伊斯兰建筑风格的几何图形-六瓣的沙漠之花.楼面为“Y”字形，并由三个建筑部份逐渐连贯成一核心体，从沙漠上升，以上螺旋的模式 ,减少大楼的剖面使它更如直往天际，至顶上，中央核心逐转化成尖塔，Y字形的楼面也使的迪拜塔有较大的视野享受。“迪拜塔也为建筑科技掀开新的一页。为巩固建筑物结构，目前大厦已动用了超过31万m3的强化混凝土及6.2万t的强化钢筋,而且也是史无前例地把混凝土垂直泵上逾460m的地方，打破台北101大厦建造时的448m纪录。深圳信兴广场地王大厦，高384m，69层,为钢框架-核心筒结构，用钢量达24500t。大楼建筑体形的设计灵感，来源于中世纪西方的教堂和中国古代文化中通、透、瘦的神髓，它的宽与高之比例为1：9。深圳京基金融中心超高层建筑深圳京基金融中心位于深圳市罗湖区蔡屋围金融中心区,建筑面积约28万m2，地上高93层，地下3层,建筑总高度为439m，建筑高宽比达9.5，有多项内容超过目前国内设计规范相关的规定。台北101大厦 巨型框架-核心筒，主体高448m，总高508m，高宽比7。2，地下5层，主体91层,屋顶10层台北101,又称台北101大楼，在规划阶段初期原名台北国际金融中心，是目前世界第二高楼（2010年）。位于我国台湾省台北市信义区，由建筑师李祖原设计，KTRT团队建造，保持了中国世界纪录协会多项世界纪录.台北101曾是世界第一高楼，以实际建筑物高度来计算已在2007年7月21日被当时兴建到141楼的迪拜塔（阿联酋迪拜）所超越，2010年1月4日迪拜塔的建成（828米)使得台北101退居世界第二高楼。台湾位于地震带上，在台北盆地的范围内，又有三条小断层，为了兴建台北101，这个建筑的设计必定要能防止强震的破坏.且台湾每年夏天都会受到太平洋上形成的台风影响，防震和防风是台北101两大建筑所需克服的问题。为了评估地震对台北101所产生的影响,地质学家陈斗生开始探查工地预定地附近的地质结构，探钻4号发现距台北101 200米左右有一处10米厚的断层。依据这些资料，国家地震工程研究中心建立了大小不同的模型,来仿真地震发生时，大楼可能发生的情形。为了增加大楼的弹性来避免强震所带来的破坏，台北101的中心是由一个外围8根钢筋的巨柱所组成。 但是良好的弹性,却也让大楼面临微风冲击，即有摇晃的问题。抵销风力所产生的摇晃主要设计是阻尼器,而大楼外形的锯齿状，经由风洞测试，能减少30-40%风所产生的摇晃。 台北101打地基的工程总共进行了15个月,挖出70万吨土，基桩由382根钢筋混凝土构成。中心的巨柱为双管结构，钢外管，钢加混凝土内管,巨柱焊接花了约两年的时间完成.台北101所使用的钢至少有5种，依不同部位所设计,特别调制的混凝土,比一般混疑土强度强60。中央电视台新台址地处北京市朝阳区东三环中路东，在北京市中央商务区(CBD)规划范围内。用地面积19万m2,总建筑面积约60万m2，包括CCTV主楼、电视文化中心以及服务楼三个单体.CCTV主楼由两座塔楼、裙房及基座组成,地下三层。地上总建筑面积40万m2。两座塔楼呈双向6倾斜,分别为51层和44层，在37层处通过14层高的L形悬臂结构连为一体。结构屋面高度234m，最大悬挑长度75m。裙房为9层，与塔楼连为一体。CCTV主楼采用钢支撑筒体结构体系。带斜撑的钢结构外筒体提供结构的整体刚度，部分钢结构外筒体表面延续至筒体内部，以加强塔楼角部及保持钢结构外筒体作用的连续性。外筒体由水平边梁、外柱及斜支撑组成，筒体在两个平面都倾斜6.外筒框架柱采用钢柱、型钢混凝土柱。斜支撑截面尺寸及分布根据受力需要而变化。外筒体由两层高的三角形模块构成，即每隔两层柱、边梁和支撑交于一点，因而楼面结构也分为“刚性层和“非刚性层”。包括塔楼在内,所有心筒及内柱都是竖直的,它们与外筒柱起作用，为“刚性层”之间的楼板提供稳定性。塔楼的核心筒为钢框架结构体系,核心筒体横向布置一定数量的柱间支撑，而纵向主要依靠抗弯框架的作用.核心筒内两个楼层平面之间的侧向约束可以保证两“刚性层”楼板之间楼层的侧向稳定,并将有关荷载传递下去。塔楼内设置了一系列的转换桁架以支承由于垂直内筒与倾斜外柱之间的跨距加大而增加的内柱。这些转换桁架将柱的荷载传递到核心筒和外部筒体上，通常布置于机电层。两塔楼之间悬臂部分的底下两层也设有转换桁架，悬臂部分的柱荷载通过这些桁架传递至周边筒体。在裙楼处，为了形成演播厅和中央控制区的开敞空间，也设有转换桁架用以支承上部楼面的内柱。东方之门高达278m连体的门形双塔。它以CBD区轴线为中心,使整幢建筑基本轴对称，其门洞正座于轴线上方,恰如紫禁城城门，表达了创建苏州新门户和东方之门的喻意，其独特的型式将CBD轴线引向金鸡湖。结构形式及特点东方之门在立面的处理上蕴含著中国化的精细，建筑表面鱼鳞状的幕墙不同于一般的光滑幕墙，它为巨大的塔体提供了精致而不花俏的细部。这些鱼鳞状的单片幕墙能产生透明度的变化以适应视线及日照的不同要求，为幕墙增添了更多的内涵。东面的玻璃幕墙从278m塔顶一泻如瀑，更抽提了东方之门的气势。南北侧立面的设计明显不同于东西幕墙，利用遮阳挑檐，深灰色铝板，产生突出凹进的效果。香港汇丰银行总部大厦B项目概况香港汇丰银行总部大厦，建于1986年,建筑师：Norman Foster；结构工程师：Ove Arup & Partners。其上部结构有43层，180m高，地面以下有4层深16m20m不等的地下室,由建筑物地下室地面算起总高200m，总宽约55m、总长约70m,总平面呈矩形，横剖面呈“山”形，位于香港中国银行的东南侧.C结构类型及特点设计时要求建成为“全世界最好的银行大楼”（The best bank in the world)，因而它的总设计概念为:1。在建筑上要有与众不同的独特外貌-以新颖的结构体系表现建筑；2.在使用上要有最大的灵活性和可变性-能充分适应发展中的银行业的需求；3.能充分利用占地面积-按照当时当地城市规划规定,建筑面积和占地面积的比可达1：151：18.具体地说,要求地面以上的建筑能提供10万平方米的办公用楼面，还要有娱乐场所、餐厅、屋顶花园、观景廊和直升飞机停机坪等设施；地下室要求有金库、贵重物品贮藏所等保安重地，还因临近海边,要求有引海水人楼设施,对海水加以利用。根据以上总设计概念和所处场地的地理条件，各设计投标者曾根据招标意图提出过4种结构方案，最后确定为现在的“柱桁架悬吊结构”体系。现行的汇丰银行大楼结构体系的设计要点有:1.主体结构的主要承重构件为自基础延伸至不同高度处的两列巨型钢立柱(每列4个共8个），用它们承受全楼的重力荷载和水平荷载。每个立柱的平面尺寸为4。8mX 5.1m，由4个圆钢管柱组成。钢管柱间每隔39m（层高)均连以矩形截面加肋钢梁，形成空腹桁架式的竖向构件.2。各楼层的重力荷载由5个在不同高程上设置的“两层高伸臂桁架”分别承受。具体做法是在次桁架的中部和两端部共悬吊3根吊杆分别承受47层楼盖的荷载，并将它们传递给巨型立柱。3。全楼东西向的稳定由上述5个两层高的桁架来保证，而南北向的稳定则靠设置在巨型立柱中间的5排双层交叉支撑提供.本工程的重点缺点是造价太高，用钢量大。香港汇丰银行总部大厦(HSBC Building），建筑重点是“衣架计划”的设计方案。整个地上建筑用四个构架支撑,每个构架包含两根桅杆,分别在五个楼层支撑悬吊式桁架。桁架所形成的双高度空间，成为每一群楼层的焦点,同时还包含了流通和社交的空间 。每根桅杆是由四根钢管组合而成，在每层楼使用矩形托梁相互连接。这种布局使桅杆违到最大承载力，同时把桅杆的平面面积降到最小。10
