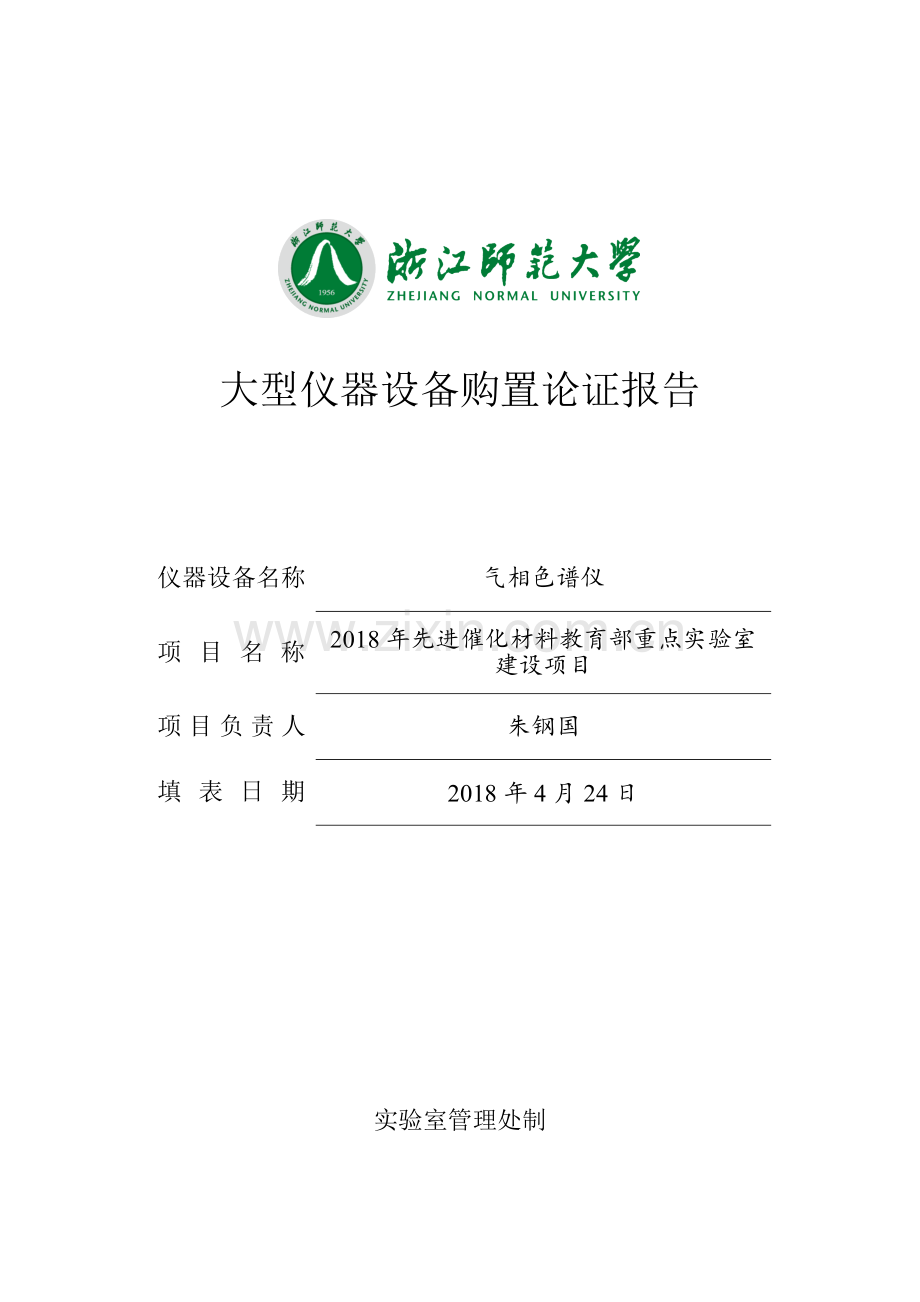

大型仪器设备购置论证报告

仪器设备名称
气相色谱仪
项目名称
2018年先进催化材料教育部重点实验室建设项目
项目负责人
朱钢国
填表日期
2018年4月24日

实验室管理处制

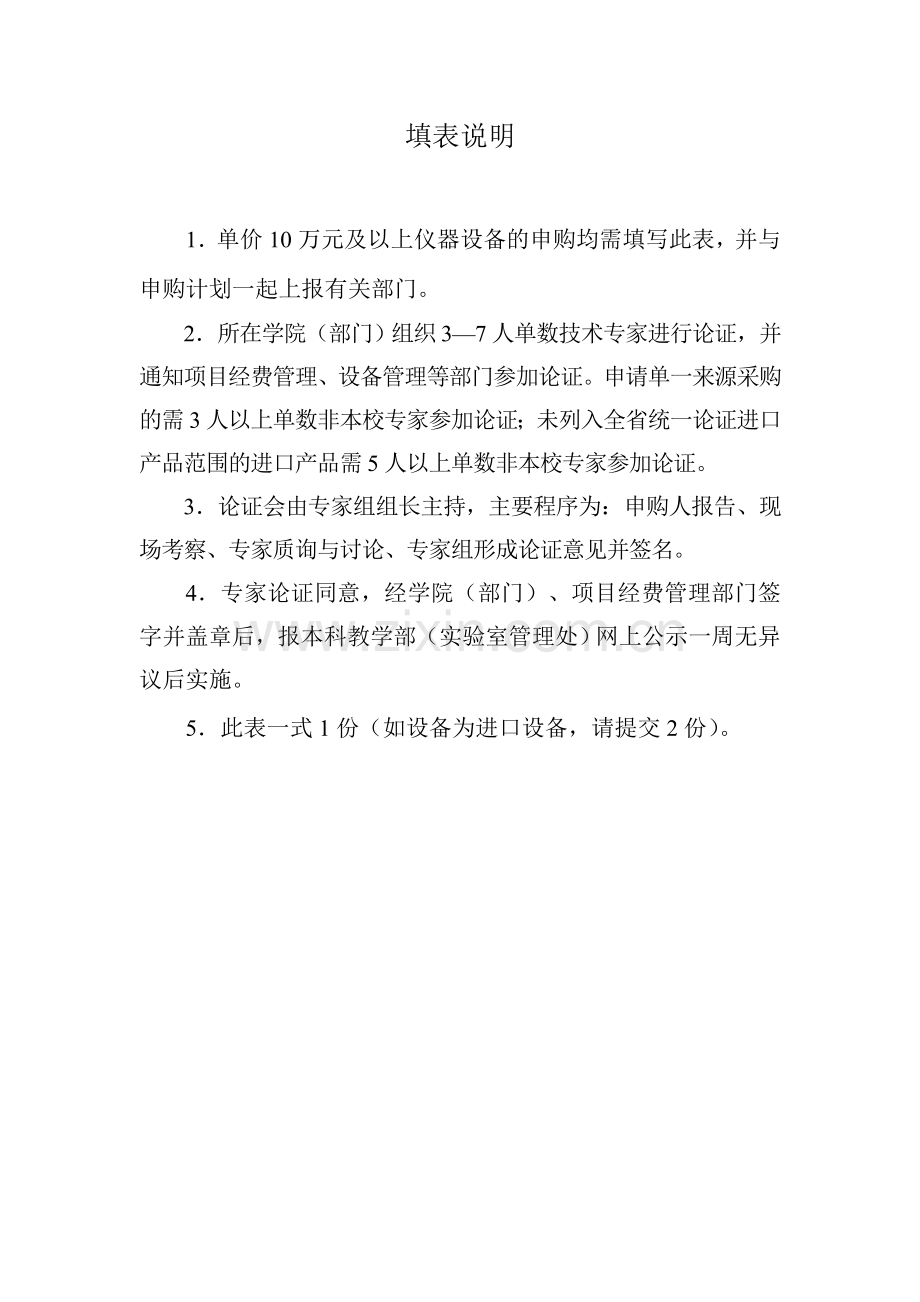

填表说明

1．单价10万元及以上仪器设备的申购均需填写此表，并与申购计划一起上报有关部门。
2．所在学院（部门）组织3—7人单数技术专家进行论证，并通知项目经费管理、设备管理等部门参加论证。申请单一来源采购的需3人以上单数非本校专家参加论证；未列入全省统一论证进口产品范围的进口产品需5人以上单数非本校专家参加论证。
3．论证会由专家组组长主持，主要程序为：申购人报告、现场考察、专家质询与讨论、专家组形成论证意见并签名。
4．专家论证同意，经学院（部门）、项目经费管理部门签字并盖章后，报本科教学部（实验室管理处）网上公示一周无异议后实施。
5．此表一式1份（如设备为进口设备，请提交2份）。

设备名称
中文
气相色谱仪
英文
GC
规格型号
安捷伦7890B、珀金艾尔默CLARUS 680或者岛津的Nexis 2030产品
申购数量
2
现行单价
人民币
17.0万
美元
2.69万
购置经费
来源
2018年先进催化材料教育部重点实验室建设经费
运行经费来源
2018年先进催化材料教育部重点实验室建设经费
主要技术指标与
功能
仪器总体要求包括主机、分流/不分流进样口、FID检测器、相关耗材等。
1、色谱性能：
1)、保留时间重现性<0.008% 或<0.0008 min
2)、峰面积重现性<1%RSD
2、电子压力控制(EPC)：
1)、自动海拔高度压力及室温补偿;
2)、★控制范围：0-150psi，控制精度0.001psi;
3）、压力/流量程序:3级
4)、具有恒流，恒压，程序增加流速，程序升压及压力脉冲等操作模式的电子气路控制
3、柱温箱：
1)、温度范围：室温以上4˚C~450˚C
2)、温度设定：1˚C；程序设定升温速率0.1˚C
3)、最大升温速度：120˚C/分钟
4)、温度稳定性：当环境温度变化1˚C时，优于0.01˚C
5)、★程序升温：20阶21平台
6)、最大运行时间：999.99分钟
7)、降温速率：从400˚C降至50˚C<240秒
4、分流/不分流毛细柱进样口：
1)、带电子气路控制，控制精度：0.001Psi
2)、适用于所有毛细管柱：50～530μm内径
3)、分流比可达7500:1
4)、最高使用温度：400 ℃
5)、总流量设定范围：N2 从0 ~200mL/min。H2 或He 从0 ~1,250mL/min
5、氢火焰检测器：
1）最高使用温度：≥450℃
2）具有自动调节点火气流，灭火自动检测和自动再点火功能
3）★最低检测限：<1.4pg C/s（十三烷）
4）线性动态范围：≥107
5）数据采样速率：500Hz（适于半峰宽小到10ms到峰）
6、化学工作站
1）、软件：Windows7/XP操作环境：色谱分析软件包（应包括：本机运行控制软件；数据采集、分析、储存及定性定量分析）
2）、★保留时间锁定软件(RTL)：可进行同台仪器的不同检测器,不同柱长及多台仪器之间数据的比对和确认同时可实现原有方法的无缝转移（现场验收）
3）、仪器不运行时，可采用休眠模式降低气体和能源消耗，唤醒模式可使系统随时进入高通量分析。也可以在待机模式下切换到低成本载气
4）、集成的方法开发工具和计算器排除更换载气、选择合适的衬管或者更换不同规格的色谱柱等操作中的不确定因素。
5）、交互式消耗品与部件识别图形化工具可以快速定位气相色谱仪上的关键部件，提供部件号和相关说明。
6）、消耗品数据库准确追踪部件，提供关键配置信息以实现自动导入分析方法的参数，从而简化方法的开发。
7）、★所配检测器、自动进样器兼容原有气相色谱仪，拆卸后可互换使用。

用房
情况
地 点
面积
辅助设施配备
是否
需改建
落实
情况
12幢514
58m2
已有
不需要
已落实
管理和使用技术人员配备
姓 名
职称
专管
或兼管
是否
使用过
熟练
程度
是否
需培训
胡晓春
高工
专管
是
是
否
殷巧巧
实验师
兼管
是
否
需要
柏一慧
副教授
专管
是
否
需要

主要用途和适用学科范围
气相色谱仪是一种多组份混合物的分离、分析工具，它是以气体为流动相，采用冲洗法的柱色谱技术。当多组份的分析物质进入到色谱柱时，由于各组分在色谱柱中的气相和固定液液相间的分配系数不同，因此各组份在色谱柱的运行速度也就不同，经过一定的柱长后，顺序离开色谱柱进入检测器，经检测后转换为电信号送至数据处理工作站，从而完成了对被测物质的定性定量分析。气相色谱法具有高效、快速、灵敏和应用范围广的优点，因而成为石油、化学、制药等生产及教学、科研不可缺少的有力的分析手段。
共享学科：材料化学、生物学、化学生物学等。
购置必要性

由于气相色谱的应用范围非常广泛，在催化化学、有机化学、分析化学等学科都有应用，虽然先进催化材料实验室先后购买了多台气相色谱仪，但其中有用了十多年，前后出现了若干问题，维修成本高、急需更新。
本校是否有同类设备、数量及不能共享的理由
由于该仪器应用范围非常广，本校有气相色谱仪多台，主要集中在物理化学研究所和化学学科科研实验室，科研实验室本身该仪器的利用率高，再加上科研实验室中该仪器与反应装置相连用于在线检测，无法共享。同时其中有多台使用年限已久，故障率高，急需更新，另外实验教学也急需添置该仪器。
安装场地满足条件（水、电、气等是否齐全）、安全保护措施落实情况、是否涉及放射源物品和剧毒品等危险性材料

此设备对水、电无特殊要求，现有的实验室条件即可满足正常使用。
不涉及到任何放射源、剧毒等危险性材料。
国内外同类设备、品牌、规格、性能、技术指标、特色、附件、价格、售后服务、应用支持等的比较
当前国内科研机构气相色谱仪主要来自美国、德国、日本及国内企业。因为国内的技术在核心检测器、压力流量控制方面还有一定的差距，因此国内的品牌的气相色谱仪在精度、灵敏度、稳定性等与进口品牌还有一定的差距。因此为了保证实验的精确性和有效性以及设备的质量，当前主要考虑采购进口品牌。
国外品牌的设备中，珀金艾尔默的CLARUS 680，以及岛津的Nexis 2030产品，虽然技术参数上与安捷伦的7890B基本持平，但是实际性能低于安捷伦7890B。
目前安捷伦品牌在国内科研机构所保有的气相色谱仪市场占有率在80%及以上。且因为安捷伦是全球最大的色谱仪器生产企业，其产品的质量和性价比在行业具有很大的优势。安捷伦在中国上海设立了中国分公司和售后实验室，在金华地区有3名售后服务工程师，可以提供良好的技术支持与售后服务。安捷伦售后服务体系是业界唯一通过ISO9001认证的。
参数
项目
品牌

安捷伦
7890B
珀金艾尔默CLARUS 680
岛津
Nexis 2030
保留时间重现性
<0.008%
<0.010%
<0.008%
电子压力控制
0.001psi
0.01psi
0.001psi
柱温箱
4˚C~450˚C
4˚C~450˚C
4˚C~400˚C
分流/不分流
毛细柱进样口
7500:1
7200:1
7200:1
氢火焰检测器
<1.4pg C/s
<1.5pg C/s
<1.5pg C/s
软件工作站
保留时间锁定软件
无
无
价格
169000（免税）
178,200（免税）
174,500（免税）
售后服务

服务良好，响应及时，有中国分公司和售后实验室
服务一般
服务一般

使用效益预测及风险分析
该仪器的购置不仅为科研人员申请和完成国家级及省部级项目创造了有利条件，保证科研工作迅速、高效地完成，同时也能满足教学需求。且安捷伦品牌作为业界广泛使用的产品，在一定程度上位结果增加了广泛认可度。此外为学校科研水平的提高以及相关学科的发展提供了有力支撑。此外，该设备还可以对外服务，实行大型精密设备共享，以最大限度地发挥该设备的功能和效用并获得较好的经济效益。
开放共享实施方案和是否同意纳入学校共享平台
该仪器将放在化学学科的大型仪器共享平台使用，实行专人管理，向校内外开放共享，用户可在网上预约。

项目负责人签字：朱钢国
专
家
论
证
意
见
2018年4月26日，浙江师范大学组织专家对生化学院气相色谱仪的购置申请进行了论证。专家组听取了项目负责人的报告，查阅了相关资料，经讨论形成意见如下：
（1）拟购买的气相色谱仪主要用于教学和科研，可以提高学生的动手能力，也为化学学科的研究提供支撑，因此购买该仪器的必要性充分。
（2）目前国产的气相色谱仪在检测重现性、可靠性，以及检测灵敏度和耐用性方面无法达到精确定性定量要求。进口气相色谱仪生产厂家主要有安捷伦公司、珀金艾尔默公司和岛津公司，通过综合对比，专家一致认为，各供应商生产的气相色谱仪均能满足使用需求。
（3）建议各供应商需提供同档次配置的仪器，再细化仪器配置及技术参数，并优化报价。
经专家组论证通过，同意购置。

组长签字：郑遗凡

2018年4月26日

专
家
组
成
员
姓 名
职称或职务
单 位
签 名
李国岗
教授
中国地质大学

郑遗凡
教授
浙江工业大学

张钱丽
教授
苏州科技大学

曹发和
副教授
浙江大学

尹争志
副教授
嘉兴学院

所
在
学
院
部
门
意
见

同意购置

负责人签字：朱钢国 单位盖章：
2018年5月4日
项
目
经
费
管
理
部
门
意
见

负责人签字： 单位盖章：
年 月 日
设
备
管
理
部
门
意
见

负责人签字： 单位盖章：
年 月 日
