起重机操作技能培训.doc

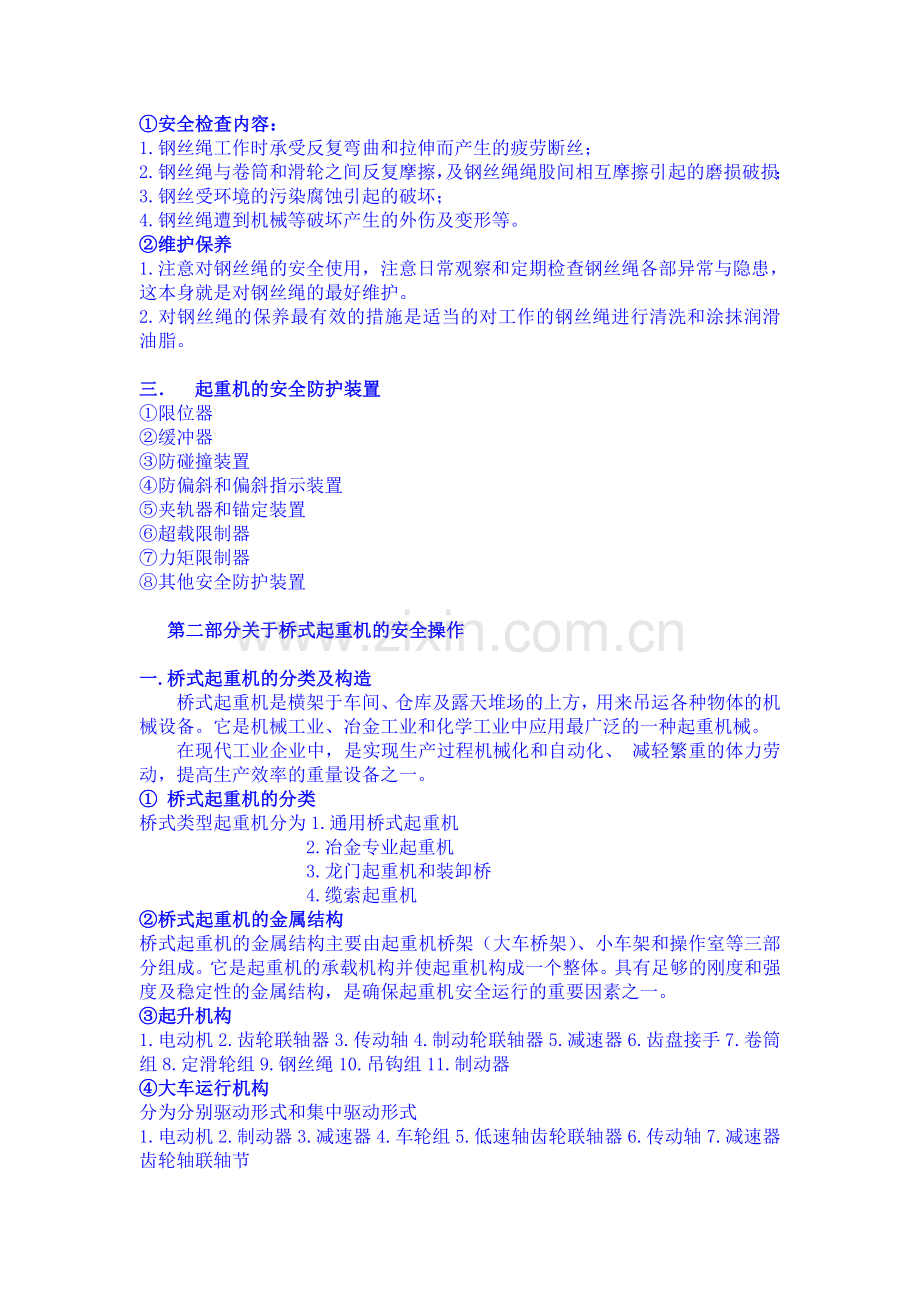

第一部分：起重机简介起重机：以间歇、重复的工作方式，通过吊钩或其他吊具起升，搬运物料的一种危险因素较大的特种机械设备。一 起重机通用部件取物装置是起重机械上用来攫（jue）取物品的重要部件。为了使起重机械能够高效率和安全的工作，取物装置应满足操作时间短、工作安全可靠、自身重量小，以及构造简单、成本低廉等要求。取物装置可分为通用和专用两种。通用取物装置有吊钩及吊环；专用取物装置有抓斗、起重电磁铁及专用吊具等。车轮和轨道1. 车轮按轮缘形式可分为双轮缘，单轮缘和无轮缘三种。轮缘的作用是导向和防止车体脱轨。2.轨道多数都是P型铁路钢轨。滑轮和卷筒滑轮按期运动方式可分为定滑轮和动滑轮两类。滑轮与滑轮轴、轴承、滑轮罩及其他零件构成滑轮组。滑轮组可分为定滑轮组和动滑轮组。动滑轮组通常与吊钩配合工作，同步运行。定滑轮组一般安装在起重小车上。减速器和联轴器制动装置起重机械的各机构中，制动装置是用来保证起重机能准确可靠和安全运行的重量构件。起升机构的制动装置保证了吊物停止位置，并且在起升机构停止运行后能使吊物保持在该位置，起到阻止重物下降的作用。运行机构及其他机构的制动装置除用来实现停车及保持在停止位置外，在某些特殊情况下，还可根据工作需要实现降低或调节机构运行速度。制动装置通常由制动器、制动轮和制动驱动装置组成。 它是通过摩擦原理来实现机构制动的。 二 钢丝绳钢丝绳是一种具有强度高、弹性好、挠性好的重要构件，被广泛用于机械、 造船、采矿、冶金及林业等多种行业。钢丝绳由于挠性好，承载能力大，传动平稳无噪声， 工作可靠，特别是钢丝绳中的钢丝断裂是逐渐产生的，在正常工作条件下，一般不会发生整根钢丝绳突然断裂。因此钢丝绳不仅成为起重机械的重要部件，而且还大量地用于起重运输作业中的吊装及捆绑绳。虽然钢丝绳在正常工作条件下不会发生突然断裂，但随着钢丝绳的磨损、疲劳等破坏的加剧，将会出现断绳事故的隐患，因此，作为一名起重机操作者，不仅是要求只会操作，还应了解和掌握起重机的易损件钢丝绳的基本结构性能特点、安全使用检查及维护保养等。操作者有责任在每个工作日中，都要对钢丝绳任何可见部位进行观察，以便及时发现钢丝绳的损坏与变形，如果有异常情况要及时上报进行处理。安全检查内容：1.钢丝绳工作时承受反复弯曲和拉伸而产生的疲劳断丝；2.钢丝绳与卷筒和滑轮之间反复摩擦，及钢丝绳绳股间相互摩擦引起的磨损破损；3.钢丝受环境的污染腐蚀引起的破坏；4.钢丝绳遭到机械等破坏产生的外伤及变形等。维护保养1.注意对钢丝绳的安全使用，注意日常观察和定期检查钢丝绳各部异常与隐患，这本身就是对钢丝绳的最好维护。2.对钢丝绳的保养最有效的措施是适当的对工作的钢丝绳进行清洗和涂抹润滑油脂。三 起重机的安全防护装置限位器缓冲器防碰撞装置防偏斜和偏斜指示装置夹轨器和锚定装置超载限制器力矩限制器其他安全防护装置 第二部分关于桥式起重机的安全操作一.桥式起重机的分类及构造桥式起重机是横架于车间、仓库及露天堆场的上方，用来吊运各种物体的机械设备。它是机械工业、冶金工业和化学工业中应用最广泛的一种起重机械。在现代工业企业中，是实现生产过程机械化和自动化、 减轻繁重的体力劳动，提高生产效率的重量设备之一。 桥式起重机的分类桥式类型起重机分为1.通用桥式起重机2.冶金专业起重机 3.龙门起重机和装卸桥 4.缆索起重机桥式起重机的金属结构桥式起重机的金属结构主要由起重机桥架（大车桥架）、小车架和操作室等三部分组成。它是起重机的承载机构并使起重机构成一个整体。具有足够的刚度和强度及稳定性的金属结构，是确保起重机安全运行的重要因素之一。起升机构1.电动机2.齿轮联轴器3.传动轴4.制动轮联轴器5.减速器6.齿盘接手7.卷筒组8.定滑轮组9.钢丝绳10.吊钩组11.制动器大车运行机构分为分别驱动形式和集中驱动形式1.电动机2.制动器3.减速器4.车轮组5.低速轴齿轮联轴器6.传动轴7.减速器齿轮轴联轴节小车运行机构分为分别驱动形式和集中驱动形式1.制动器2.电动机3.联轴器4.立式减速器5.联轴器6.传动轴7.车轮组电气设备与电气线路桥式起重机的电气设备包括：各机构电动机，制动电磁铁，操作电器（主令控制器、凸轮控制器、电阻器）和保护电器。二.桥式起重机的安全操作对起重机操作者的基本要求起重机操作者在严格遵守各种规章制度的前提下，在操作中应做到以下五点。稳：在操作过程中，必须做到启动、制动平稳，吊钩、吊具和吊物不游摆。准：在操作稳的基础上，吊钩、吊具应准确的停在指定位置上方。快：在稳、准的基础上，协调相应各机构动作，缩短工作循环时间，保证起重机不间断连续工作，提高生产效率。安全：确保起重机在完好情况下可靠有效地工作，在操作中，严格执行起重机安全技术操作规程，不发生任何人身和设备事故。合理：在了解掌握起重机性能和电动机的机械特性的基础上，根据吊物的具体情况、正确地操纵控制器并做到合理控制。起重机操作者工作前的职责严格遵守交接班制度，做好交接班工作。对起重机进行全面检查，在确认一切正常后，即推合配电柜总电源开关，对各机构进行空车试运转几次，仔细检查各安全连锁开关及限位开关动作的灵敏可靠性，并记录交接记录本中。起重机操作者在操作中的职责1.在下列情况下，应发出警告信号起重机启动后即将开动前。靠近同层其他起重机时。在起吊下降吊物时。吊物在吊运中接近地面工作人员时。起重机在吊运通道上方吊物运行时。起重机在吊运过程中设备发生故障时。2.不准用限位器作为断电停车手段。3.严禁吊运的货物从人头上方通过或停留，应使吊物沿吊运安全通道移动。4.操纵电磁吸盘或抓斗起重机时，禁止任何人员在移动吊物下面工作或者通过。5.起重机操作者要做到“十不吊”。指挥信号不明确或者违章指挥不吊。超载不吊。工件或吊物捆绑不牢不吊。吊物上面有人不吊。安全装置不齐全或者有动作不灵敏、失效者不吊。工件埋地下、与地面建筑物或设备有钩挂不吊。光线阴暗视线不清不吊。棱角物件无防切割措施不吊。斜拉歪拽工件不吊。六级以上强风不吊。起重机操作者工作完毕后的职责1.应将吊钩升至接近上极限位置的高度，不准吊挂吊具、吊物等。2.将起重小车停放在主梁远离大车滑触线的一端，不得置于垮中部位；大车应开到固定停放位置。3.电磁吸盘和抓斗起重机，应将吸盘或抓斗放在地面上，不得在空中悬吊。4.所有控制器手柄应回零位，将紧急开关扳转断路，拉下保护柜开关，关闭驾驶室门后下车。5.露天工作的起重机的大、小车，特别是大车，应采取措施固定牢靠，以防被大风吹跑。6.操作者在下班时应对起重机进行检查，将工作中发生的问题及检查情况记录在交接记录本中，并交给加班人。三.桥式起重机的操作1. 起升机构的安全操作起升机构是起重机的核心机构，它的工作好坏是保证起重机能否安全运转的关键。为了防止起重机在实际操作中发生危险事故，必须很好的掌握起升机构的操作要领。归纳有以下几点：操作者在交接班过程中和日常使用过程中，应仔细检查与吊车安全运转直接相关的重量零部件的完好状况，如钢丝绳、吊钩和各机构制动器等，发现问题必须及时解决。每天或每班第一次工作前，必须进行负荷试吊，即将额定负荷的重物提升离地面0.5M高度，然后下降以检查起升制动器工作的可靠性。在起吊载荷时，必须逐步推转控制器手柄，不得猛烈扳转直接用最高档快速提升吊物。起重机由起吊位置在到达吊运通道前的运行中，吊物应高出其越过地面最高设备0.5M为宜。当吊物到达通道后，应降下吊物使其距离地面0.5M的高度随车移动。严禁从人的上方或不沿通道运行。在某些场合下，吊物必须通过地面作业人员所在的上空时， 操作者必须连续发出警铃信号，待地面人员安全躲开后，方可开车通过。当吊物到达指定的停放位置时，吊物必须准备对正指定位置后方可开动起升机构落钩。落钩下降吊物时，吊物缓慢下降，严禁快速下降，使吊物平稳着地，待指挥人员发出吊物放置稳妥安全信号后，方可落绳脱钩。上升限位器工作失效，在未修复前不准开车运转，以防止钩头碰撞定滑轮而造成绳断钩头坠落事故的发生。2.大、小车运行机构的安全操作 吊钩的移动是靠大、小车运行机构来完成的，在移动过程中，保证吊物不游摆，做到起车稳、运行稳、停车稳而准确是对运行机构操作的基本要求，为此，操作者应做到以下几点：必须熟悉大、小车的运行性能，即掌握大、小车的运行速度及制动过程。工作前应检查制动行程是否符合安全技术要求，如不符合则应调整制动器，使之符合规定。在开动大、小车时，应逐步扳转控制器手柄，以确保大、小车运行平稳，严禁猛烈启动和加速。由于吊物是用钢丝绳与车体连接的，当开动大、小车时，吊物的惯性作用，必然会滞后于车体而产生游摆趋势。反之，当停车时，车体在机械制动下停止而吊物却因惯性作用仍向前运动，同样会产生吊物的游摆，为此要求起重机操作者应做到起车稳、运行稳和停车稳的“三稳”操作。起车稳。大、小车启动后先回零位一次，当吊物向前游摆时，迅速跟车一次，即可使吊物当其重力线与钢丝绳均处于铅锤位置时达到于车体同速运行而消除游摆。运行稳。在大、小车运行中如发现吊物有游摆现象，则可顺着吊物的游摆方向，顺势加速跟车，使车体跟上超前的吊物，以使其达到平衡状态而消除游摆。停车稳。在大、小车将到达指定位置前，应将控制器手柄逐步拉回以使车速逐渐减慢，并有意识拉回零位后再短暂跟车一次，使吊物处于平衡而不游摆状态，然后靠制动滑行停车。操作者在正式开车工作前，应对吊运工艺路线，指定位置及其周围环境了解清楚，并根据车速大小、运行距离、选择适宜的操作挡位及跟车次数、尽量避免反复地启动、制动，不但能保证大、小车运行平稳，而且也可使起重机免受反复启、制动的损害。严禁打反车制动，需要反方向运行时，必须待控制手柄回零车体停止后再向反方向开车。四.起重机的维护1. 桥式起重机的检查日检：要求与交接班结合进行，注意是交接班操作者共同对起重机的重要机、电零部件，如吊钩、钢丝绳、各机构制动器、控制器、各机构限位及各种安全开关动作是否灵敏可靠等进行检查。并在下班前进行清扫设备，保持良好的卫生环境。周检：在每周末对起重机进行一次全面检查。包括对各机构传动零部件，保护柜的各电器元件，操作电器及其连接部分的禁锢状况，逐个进行检查。检查完毕后清扫设备。月检：与维修人员共同对起重机进行检查。半年检查：结合一级保养进行。年度检查：结合二级保养进行。主要目的就是发现故障隐患并及时排除故障隐患。2.润滑对桥式起重机各部位的定期润滑，是起重机维护保养工作的重要组成部分，它对保证起重机经常处于良好的运行状态，延长起重机和零部件的使用寿命，提高生产效率和确保安全生产具有重要作用。我国劳动法规定：“从事特种作业的劳动者必须经过专门培训并取得特种作业资格。”我国安全生产法还规定：“生产经营单位的特种作业人员必须按照国家有关规定经专门的安全作业培训，取得特种作业操作资格证书，方可上岗操作。”
