脚手架搭设方案新复习课程.doc

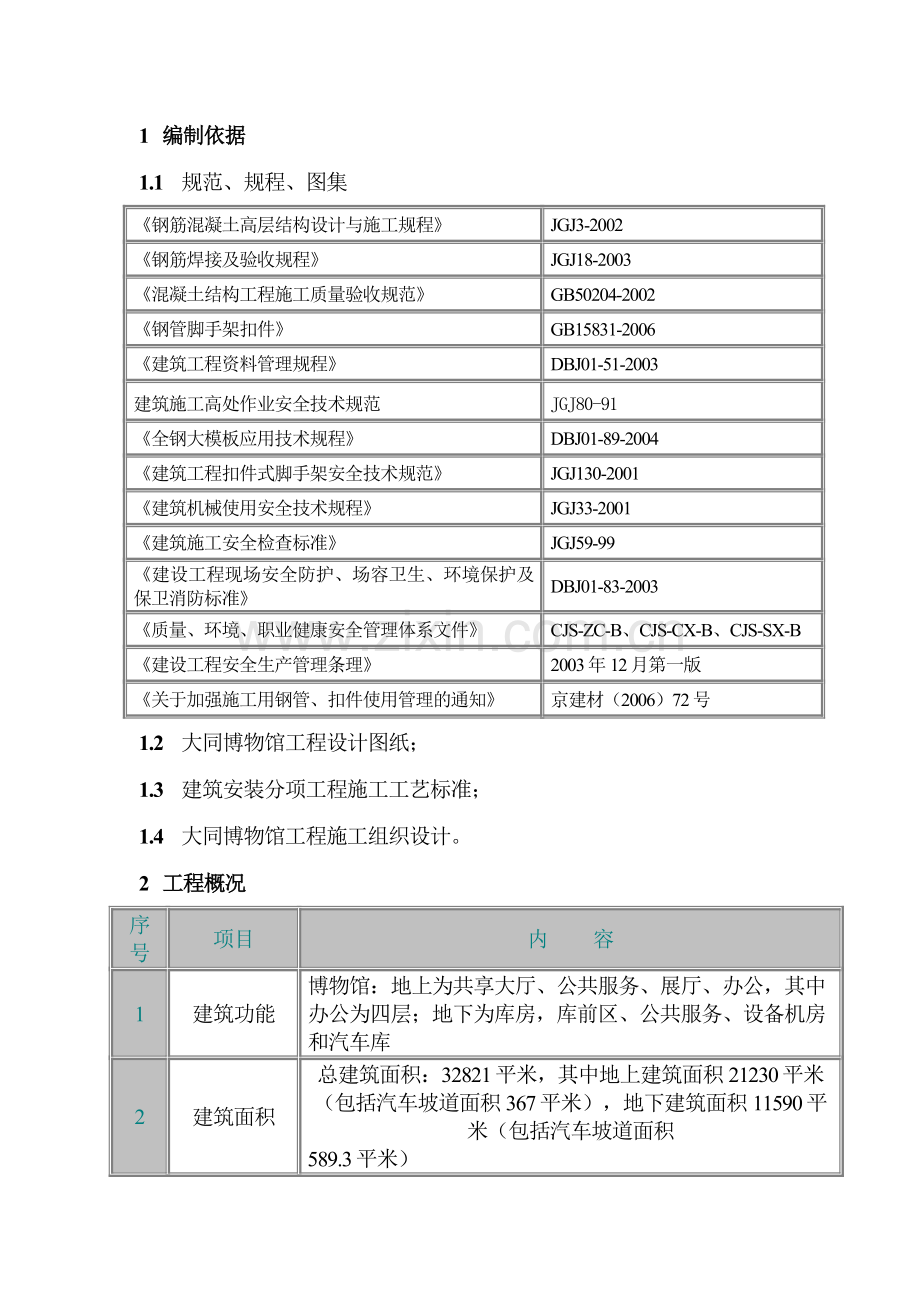

1 编制依据 1.1 规范、规程、图集 钢筋混凝土高层结构设计与施工规程JGJ3-2002钢筋焊接及验收规程JGJ18-2003混凝土结构工程施工质量验收规范GB50204-2002钢管脚手架扣件GB15831-2006建筑工程资料管理规程DBJ01-51-2003建筑施工高处作业安全技术规范JGJ80-91全钢大模板应用技术规程DBJ01-89-2004建筑工程扣件式脚手架安全技术规范JGJ130-2001建筑机械使用安全技术规程JGJ33-2001建筑施工安全检查标准JGJ59-99建设工程现场安全防护、场容卫生、环境保护及保卫消防标准DBJ01-83-2003质量、环境、职业健康安全管理体系文件CJS-ZC-B、CJS-CX-B、CJS-SX-B建设工程安全生产管理条理2003年12月第一版关于加强施工用钢管、扣件使用管理的通知京建材（2006）72号1.2 大同博物馆工程设计图纸；1.3 建筑安装分项工程施工工艺标准； 1.4 大同博物馆工程施工组织设计。2 工程概况 序号项目内 容1建筑功能博物馆：地上为共享大厅、公共服务、展厅、办公，其中办公为四层；地下为库房，库前区、公共服务、设备机房和汽车库2建筑面积总建筑面积：32821平米，其中地上建筑面积21230平米（包括汽车坡道面积367平米），地下建筑面积11590平米（包括汽车坡道面积589.3平米）3建筑层数地上三层，局部四层，地下一层建筑高度建筑高度28.45米5最大基坑深度8.6m3 施工部署 3.1 安全防护领导小组 安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保证，也是我项目部创建“文明现场”、“样板工地”的根本要求；更是本工程取得“汾水杯”，夺得“鲁班奖”的基本前提。为此我项目部成立以生产副经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下： 组 长：李文有（生产副经理）负责协调工作 副组长：徐福早（项目总工）技术总部署 组 员：王 磊 孔凡现（技术员）方案编制、技术交底 钟光祥（土建工长）现场施工指挥、协调 王定海（土建工长）现场施工指挥、协调 牛书利（质检员）现场施工质量检查3.2 设计原则 结合本工程结构形式、实际施工特点，建筑主体结构四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。由于主体结构为弧形结构，此双排脚手架采用折线形式布置，具体布置形式见附图。此架为一架三用，既用于主体结构施工和装修工程，同时兼做安全防护。外围有-1.7m或-2.2m地下室顶板的，将双排脚手架立在地下室顶板上；无顶板的将肥槽回填做脚手架基础。本结构存在几处高低跨，在高低跨处搭设脚手架时，高跨处脚手架纵向扫地杆应延伸至低跨脚手架，且延伸距离不得少于两倍跨距。本工程地上结构施工的外脚手架采用双排单杆外架；由大小横杆、竖向立杆、安全栏杆、斜杆、挡脚板、剪刀撑等组成。内立杆距结构外皮350mm，排距1.2m、立杆间距1.5m，大横杆步距为1.5m。脚手架钢管刷明黄色漆，外排架内侧挂密目安全网，操作层底部满挂大眼网。脚手架兼做安全防护，四周挂密目安全网封严。4. 构造要求及技术措施4.1 扣件式钢管脚手架的构造要求及技术措施4.1.1 地基处理 肥槽回填土采用2：8灰土分层夯实，密实度采用环刀取样进行试验，表面用C10混凝土进行硬化。外脚手架以硬化的回填土作为基础，所有基础必须平整。基础上、地坐下设置垫板，其厚度不小于50mm，布设必须平稳，不得悬空。并在四周距脚手架外立杆50cm处设置一浅排水沟。 外围有地下室顶板的位置，以地下室顶板为脚手架基础，且该处地下室顶板下的脚手架不得，等主体结构外脚手架拆除后再拆。同样再脚手架基础上、地坐下设置垫板，其厚度不小于50mm，布设必须平稳。4.1.2 立杆 全楼室外脚手架采用双排单立杆，立杆顶端高出结构檐口上皮1.5m。 立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接，接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不得小于50cm；各接头中心距主节点的距离不得大于60cm。4.1.3 大横杆 大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧，其长度大于3跨、不小于6m，同一步大横杆四周要交圈。 大横杆采用对接扣件连接，其接头交错布置，不在同步同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。4.1.3 小横杆 每一主节点处都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间等间距增设12根小横杆，其最大间距不得大于75cm。 小横杆伸出外排大横杆边缘距离不小于10cm；伸出里排大横杆距结构边缘15cm且长度不 大约44cm。上下层小横杆应在立杆处错开布置，同层的相邻小横杆在立柱处相向布置。4.1.4 纵、横向扫地杆 纵横向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆的立柱上。4.1.5 剪刀撑 本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵向水平杆同步搭设。每一折线段设置一道连续剪刀撑。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆设置的端头上，两端分别用旋转扣件固定，在其中间增设24个扣节点。 剪刀撑的连接采用搭接，其搭接长度不小于100cm，并用不少于三个的旋转扣件固定，端部扣件的边缘至杆端的距离不小于10cm。 横向斜撑搭设在主楼脚手架部位，在同节内、由底至顶层呈“之”字型，在里、外排立柱之间上下连续布置，斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出段上。除拐角设置横向支撑外，中间应每隔6跨设置一道。4.1.6 脚手板 脚手板采用50mm厚的木板，宽度为180-250mm,长34m,自重不超过0.3kN，且表面具有防滑、防积水构造4.1.7 连墙件连墙件采用刚性连接与每个框架柱进行连接。连墙杆用外径48mm3.5mm的钢管，它与脚手架、建筑物的连接均采用直角扣件。 在结构每一外框架柱处设置一双杆箍柱式立杆与框架柱拉结。在顶板上两框架柱间中点处，距结构外皮1.5m除预埋HRB335钢筋，用外径48mm3.5mm的钢管与脚手架可靠拉结。在脚手架的转角处，于框架柱上双向设置上述箍柱式拉杆。在建筑物的首层设置两道连墙件。 连墙件横竖向顺序排列、均匀布置、与架体和结构的里面垂直，并尽量靠近主节点。连墙件伸出扣件的距离应大于10cm。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接做连墙杆用。4.1.8 防护措施 脚手架要满挂全封闭式的密目安全网。密目网采用1.86.0m的规格，用网绳绑扎在大横杆外立杆里侧。作业层网应高于平台1.2m，并在作业层下步架处设置一道水平兜网。在架内高度3.6m处设首层平网，往上每隔5步设隔层平网，施工层应设随层网。 作业层脚手架立杆于0.6m及1.2m处设有两道防护栏杆，底部侧面设18cm高的挡脚板。5 脚手架搭设及拆除施工工艺5.1 落地式钢管脚手架搭设施工工艺 落地脚手架搭设的工艺流程为：场地平整、基础处理定位设置通长脚手板、钢底座纵向扫地杆立杆横向扫地杆小横杆大横杆剪刀撑连墙杆铺脚手板扎防护栏杆扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内外立杆离墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。垫板、底座应准确地放在定位线上，垫板必须铺放平稳，不得悬空。高低跨的扫地杆设置，在高跨向低跨延伸至低跨的2根立杆处，用直扣连接，扣件的边缘至杆端的距离不小于10cm。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。5.2 脚手架的拆除施工工艺拆除程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜杆，而后拆小横杆、大横杆、立杆等。 不准分里面拆架或在上下两步同时拆架。做到一步一清、一杆一清。拆立杆时要先抱住立杆再拆开最后两个扣。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后拖住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。拆除后架体的稳定性不被破坏，如附墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。当脚手架拆至下部最后一根钢管的高度时，应在适当的位置设置临时抛撑加固，后拆连墙件。6 脚手架材料选择和质量规定结合本工程结构特点，挑选出刚度好、强度高的钢管，在选材方面需遵循以下原则：6.1 钢管采用外径48mm，壁厚3.25mm的焊接钢管，钢管材质使用力学性能适中的Q235钢，其材质应符合碳素结构钢(GB700-88)的相应规定。用于立杆、大横杆、剪刀撑和斜杆的钢管长度为46m。用于小横杆的钢管长度为1.51.8m，以适应脚手架宽的需要。6.2 钢管件禁止使用有明显变形、裂纹和严重锈蚀的钢管。使用普通焊管时，应内外涂刷防锈层并定期复涂以保持其完好。6.3 应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。严禁使用加工不合格、锈蚀和有裂纹的扣件。6.4 脚手板采用50mm厚的木板，宽度为180-250mm,长34m,自重不超过0.3kN，且表面具有防滑、防积水构造。 7 脚手架的搭设、使用和拆除安全注意事项7.1 脚手架的搭设作业遵守以下规定 7.1.1 钢管脚手架的杆件连接必须使用合格的扣件，不得使用铅丝和其他材料绑扎,脚手杆件不得钢木混搭。7.1.2 脚手架杆件若落在回填土上时，基础要平整夯实，立杆下垫5cm（厚）18 cm（宽）的通长木板；并在脚手架外侧设置排水沟，以保证地基具有足够的承载能力，避免脚手架整体或局部沉降。7.1.3 在搭设之前，必须对进场的脚手架杆配件进行严格的检查，禁止使用规格和质量不合格的杆配件。7.1.4 脚手架的搭设作业，必须在统一指挥下，严格按照以下规定程序进行。按施工设计放线、铺垫板、设置底座或标定立杆位置。周边脚手架应从一个角部开始并向两边延伸交圈搭设；“一”字形脚手架应从一端开始并向另一端延伸搭设。应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装设第l步的纵向和横向钢管，随校正立杆垂直之后予以固定，并按此要求继续向上搭设。脚手架各杆件相交伸出的端头均大于10cm，以防止杆件滑脱。7.1.5 在设置第一排连墙件前，“”字形脚手架应设置必要数量的抛撑；以确保构架稳定和架上作业人员的安全。边长20m的周边脚手架，亦应适量设置抛撑。7.1.6 剪刀撑、斜杆等整体拉结杆件和连墙件应随搭升的架子一起及时设置。7.1.7 由于内排立杆距结构30cm，必须在此处的小横杆上满铺脚手板，并且将脚手板用14#铁丝绑扎牢固。脚手架的操作面必须满铺脚手板，不得有空隙、探头板和飞跳板。7.1.8 装设连墙件或其它撑拉杆件时，应注意掌握撑拉的松紧程度，避免引起杆件和整架的显著变形。7.1.9 工人在架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并用8#铅丝绑扎牢固。工人必须戴安全帽和佩挂安全带。不得单人进行装设较重杆配件和其它易发生失衡、脱手、碰撞、滑跌等不安全的作业。7.1.10 在搭设中不得随意改变构架设计、减少杆配件设置。确有实际情况，需要对构架作调整和改变时，应提交技术主管人员解决。7.1.11 脚手板操作面的端头处绑两道防护栏杆，建筑物顶部脚手架要高出楼板面1.5m，高出部分要绑两道护身栏，并立挂安全网。7.1.12 洞口必须按规定设置照明装置和安全标志。7.2 脚手架搭设质量的检查验收规定 7.2.1 构架结构符合前述的规定和设计要求，个别部位的尺寸变化应在允许的调整范围之内。7.2.2 节点的连接可靠，其中扣件的拧紧程度应控制在扭力矩达到20m为不大于50mm。7.2.4 纵向钢平杆的水平偏差应1/250，且全架长的水平偏差值不大于50mm。7.2.5 作业层铺板、安全防护措施等需符合上述的要求。7.3 脚手架的验收和日常检查按以下规定进行，检查合格后，方允许投入使用或继续使用：7.3.1 搭设完毕后；7.3.2 连续使用达到3个月；7.3.3 施工中途停止使用超过15天，在重新使用之前；7.3.4 在遭受暴风、大雨、大雪、地震等强力因素作用之后；7.3.5 在使用过程中，发现有显著的变形、沉降、拆除杆件和拉结以及安全隐患存在的情况时。7.4 脚手架使用规定7.4.1 双排单杆脚手架7.4.1.1 作业层每1m2架面上实用的施工荷载(人员、材料和机具重量)不得超过以下的规定值或施工设计值：施工荷载(作业层上人员、器具、材料的重量)的标准值，结构脚手架取3kN/m2。7.4.1.2 施工设备单重不得大于1kN，使用人力在架上搬运和安装的构件的自重不得大于2.5kN。7.4.1.3 在架面上设置的材料应码放整齐稳固，不影响施工操作和人员通行。按通行手推车要求搭设的脚手架应确保车道畅通。严禁上架人员在架面上奔跑、退行或倒退拉车。7.4.1.4 作业人员在架上的最大作业高度应以可进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加操作高度。7.4.1.5 在作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件和连墙件。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后，及时予以恢复。7.4.1.6 工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。7.4.1.7 人员上下脚手架必须走设安全防护的出入通(梯)道，严禁攀援脚手架上下。7.4.1.8 每班工人上架作业时，应先行检查有无影响安全作业的问题存在，在排除和解决后方许开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决以后才能恢复正常作业；发现有异常和危险情况时，应立即通知所有架上人员撤离。7.4.1.9 在每步架的作业完成之后，必须将架上剩余材料物品移至上(下)步架或室内；每日收工前应清理架面，将架面上的材料物品堆放整齐，垃圾清运出去；在作业期间，应及时清理落入安全网内的材料和物品。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。7.4.1.10 在冬期施工期间，霜雪天后要及时对脚手架进行清扫，并要采取防滑措施。8 附图 附图一 主体结构外架搭设示意图一(外围无-1.7m或-2.2m地下室板)附图二 主体结构外架搭设示意图二(-1.7m或-2.2m地下室顶板处)附图三 主体结构弧形剪力墙外架搭设示意图附图一 主体结构外架搭设示意图一(外围无-1.7m或-2.2m地下室板)附图二 主体结构外架搭设示意图二(-1.7m或-2.2m地下室顶板处)附图三 主体结构弧形剪力墙外架搭设示意图
