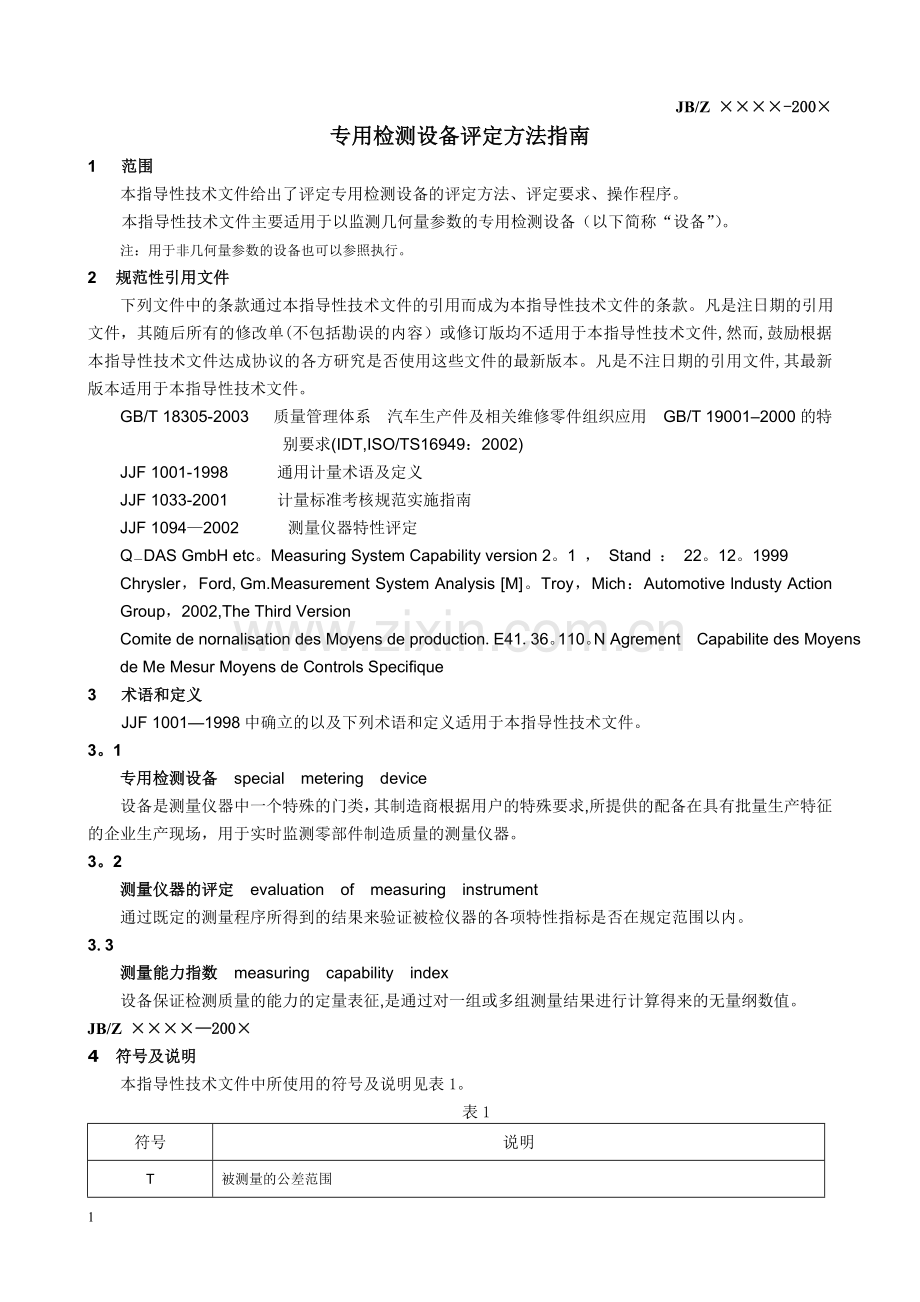

JB/Z -200专用检测设备评定方法指南1 范围本指导性技术文件给出了评定专用检测设备的评定方法、评定要求、操作程序。本指导性技术文件主要适用于以监测几何量参数的专用检测设备（以下简称“设备”）。注：用于非几何量参数的设备也可以参照执行。2 规范性引用文件 下列文件中的条款通过本指导性技术文件的引用而成为本指导性技术文件的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用于本指导性技术文件,然而,鼓励根据本指导性技术文件达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本指导性技术文件。 GB/T 18305-2003 质量管理体系 汽车生产件及相关维修零件组织应用 GB/T 190012000的特别要求(IDT,ISO/TS16949：2002) JJF 1001-1998 通用计量术语及定义 JJF 1033-2001 计量标准考核规范实施指南 JJF 10942002 测量仪器特性评定QDAS GmbH etc。Measuring System Capability version 2。1 ， Stand ： 22。12。1999 Chrysler，Ford,Gm.Measurement System Analysis M。Troy，Mich：Automotive lndusty Action Group，2002,The Third Version Comite de nornalisation des Moyens de production.E41.36。110。N Agrement Capabilite des Moyens de Me Mesur Moyens de Controls Specifique 3 术语和定义JJF 10011998中确立的以及下列术语和定义适用于本指导性技术文件。3。1 专用检测设备 special metering device设备是测量仪器中一个特殊的门类，其制造商根据用户的特殊要求,所提供的配备在具有批量生产特征的企业生产现场，用于实时监测零部件制造质量的测量仪器。3。2 测量仪器的评定 evaluation of measuring instrument通过既定的测量程序所得到的结果来验证被检仪器的各项特性指标是否在规定范围以内。3.3测量能力指数 measuring capability index设备保证检测质量的能力的定量表征,是通过对一组或多组测量结果进行计算得来的无量纲数值。JB/Z 2004 符号及说明本指导性技术文件中所使用的符号及说明见表1。表1符号说明T被测量的公差范围RE分辨力（也称“分辩率”）U用于获取参考值的工作标准器的测量不确定度Xm评定方法中样件的基准值Xi评定方法中样件经被评定仪器进行第i次测量的测得值，评定方法中基准样件经被评定仪器进行n次测量的测量值的平均值Sg,评定方法中基准样件经被评定仪器进行n次测量的测量值的标准偏差Cg，评定方法中测量能力指数，表征被评定测量仪器的重复性指标,它反映了随机误差对测量过程的影响.Bi偏移，也称“偏倚Cgk,评定方法中测量能力指数，表征被评定测量仪器的准确度指标,它综合反映了系统误差和随机误差共同对测量过程的影响。EV表征被评定测量仪器的重复性R= XgmaxXgmin，Xg max工件所有测得值中的最大值Xg min工件所有测得值中的最小值MPE表征被评定测量仪器所给定的允许误差极限值表征被评定测量仪器的示值误差Xg工件经被评定仪器测量的测得值Xgi工件经被评定仪器第i次测量的测得值Xmi样件经被评定仪器第i次测量的测得值JB/Z -200表1（续)符号说明K置信因子L评定方法中评定样本所包含的零件数m评定方法中操作者人数n评定方法中对样本的测试次数i评定方法中工件样本中某一工件的编号k评定方法中操作被评定专用检测设备的某一位操作者的编号j评定方法中对工件样本进行的某一次测量的标号Xi、j、k评定方法中由编号为k的操作者对编号为i的工件进行的第j次测量的测得值Ri、k（Xi、k)max (Xi、k）min，评定方法中某一位操作者对L 个工件中的某一件测量n次后所得测得值的极差值Ri、k(Xi、k）max评定方法中某一位操作者对L个工件中的某一件测量n次后所有测得值中的最大值（Xi、k)min评定方法中某一位操作者对L个工件中的某一件测量n次后所有测得值中的最小值， L个极差值Ri、k的平均值,k个的平均值，评定方法中某一位操作者对某一个工件测量n次后的平均值=，评定方法中每一工件测量的平均值，评定方法中某一位操作者对L个工件测量n次所得测量值的平均值（)max（ ）min ，m个的极差值(）maxm个中的最大值（ ）minm个中的最小值JB/Z 200表1（续）符号说明, 评定方法中某一工件经过m位操作者的n次测量所得测量值的平均值Rp=（）max（）min,m个的极差值（）maxL 个中的最大值K1评定方法中与被测工件数量L、测试次数n和操作者人数m有关的系数K2评定方法中与被测工件数量L、测试次数n和操作者人数m有关的系数K3评定方法中与被测工件数量L有关的系数K1、K2、K3对应的常数GRR表征测量系统重复性和再现性的综合结果GRR表征测量系统重复性和再现性的综合结果占总变差的百分比PV=RPK3 ，表征由于测量不同零件造成的彼此变差TV，表征测量系统的总变差Xi、j评定方法中被评定的自动型检测设备测量某一工件某一次的测量值Ri（Xi,)max(Xi，）min,评定方法中专用检测设备对某一个工件测量n次后的极差值（Xi,）max评定方法中被评定的自动型检测设备测量某一工件n次的测量值的最大值(Xi,）min评定方法中被评定的自动型检测设备测量某一工件n次的测量值的最小值 ,L个极差值的平均值,评定方法中样本中的某一工件的n次测量值的标准偏差p评定方法中评定样本所包含的零件数q评定方法中对评定样本的测试次数，评定方法中经精密仪器测量的样本中p个工件测量值的平均值评定方法中定义的“基准值,样本中第i号工件经精密仪器多次测量的测量值的平均值JB/Z -200表1（续)符号说明，评定方法中第i号工件在被评定设备上进行q次测量的测量值的平均值评定方法中样本中第i号工件在被评定检测设备上第j次的测量值di、jYi、j ，评定方法中第i号工件在被评定设备进行测量的第j次测量值与基准值的差值,评定方法中第i号工件在被评定检测设备上q次测量值的平均值与基准值之差值=，,评定方法中p个工件在被评定检测设备上q次测量值的平均值与基准值之差值的平均值,式中，评定方法中被评定检测设备在工况下对零件进行测量时的标准偏差线性评定中名义值为被测量公差的中间值的工件的某一次测量值，线性评定中名义值为被测量公差的下限的工件的n次测量值的平均值线性评定法名义值为被测量公差的下限的工件的某一次测量值1-，线性评定中被评定检测设备的上限偏移量1|，线性评定中被评定检测设备的下限偏移量UCL= Xm2。576SgLCT= Xm2。576Sg5 评定概述5。1 设备的特性指标JB/Z -200设备的特性指标包括：偏移、重复性、再现性（也称“复现性）、线性和稳定性.注:设备的准确度是一定性概念，其定量要求都是由特性指标来表征。5.2 设备的评定设备作为测量仪器中一个特殊的门类,对其所进行的评定既要考虑测量仪器中的共性，也要考虑设备的独特性。设备评定过程中所进行的测试应在设备说明书中表述的工作环境和工作条件下进行，且被评定的设备一定得处于稳定的状态下，而在评定内容中一般不再对稳定性指标作要求。注：设备处于稳定状态的要求，可通过对设备进行一段时间的连续运行来考核,并作为测试的内容之一。考虑到设备的工作特点，在评定内容中应十分强调设备的重复性和再现性这两项指标。设备不应用“准确度等级” 来表述,其量化表示与所采用的评定方法有关.设备不能因在批量生产中实时监测的特点:被测量的单一性,而不对线性指标引起重视,线性指标对设备的（检验）工作质量仍具有很大影响,评定方法可由供需双方根据实际情况在技术协议中确定。注：确定的评定方法与规范的线性评定测量程序相比，往往要简单得多。5。3 分辨力无论采用何种评定方法对设备进行评定（主要是新设备验收)，评定之前,首先要确认设备分辨力是否满足要求。针对不同的评定方法,为了可靠地检出和读出测量值，对分辨力RE的要求见表2。表2划分界限a）对分辨力RE的要求RE1/20TRE1/10T公差T划分界限1b)T 10 mT10 m公差T划分界限2 c）T 16 mT16 ma）两种划分界限1和2分别出自本指导性技术文件第2章中的相关文件，但如何选用也可由用户自定。b)划分界限1用于评定方法和评定方法。c）划分界限2用于评定方法.5。4 参考值（reference value）5。4。1 工作标准器的测量不确定度参考值是样本的被测量经可溯源的工作标准器获取的精确测得值，是设备评定过程的一个重要环节.为了确保评价结果的可靠，无论采用何种评定方法对设备进行评定，评定之前,首先要确认用于获取参考值的工作标准器的测量不确定度U是否能满足要求。U与被测量公差T有关，具体规定见表3。JB/Z 200表3测量不确定度U测量公差TU1/16TT 16 mU1/8TT16 m注：表中规定见第2章中的文件Comite de nornalisation des Moyens de production。E41。36。110。N Agrement Capabilite des Moyens de Me Mesur Moyens de Controls Specifique ，可以作为参考指标。但必须指出,U的取值还是可以由用户根据实际情况适当调整的，实际上，对那些公差紧、要求高的零件(被测量）,所提出的上述指标还是相当高的。在这种情况下，可由用户与设备供应商进行商量。5.4.2 过程说明在可能的情况下,求取参考值的测量程序与设备所执行的应尽量一致(包括：零件的定位、测量点的位置、数据处理模式等），以减少作为工作标准器的精密仪器与被评定的设备在工作程序上的不同、被测零件(即使是“置零标准件”也一样）的误差所带来的影响。5。5 温度补偿系统的评定对附有温度补偿系统来借以提高测量结果准确性的设备.由于受条件的限制,对温度补偿系统的运行测试和调整、以及对补偿效果的评价,一般都在设备制造厂预验收阶段进行，用户不再将其作为终验收的一项内容。但用户可在供需双方的技术协议中确定补偿效果的具体要求。6 评定方法 6。1 评定方法 通常在对某一台（种）设备进行评定时，用户可根据实际情况对下述评定方法进行修改来满足其要求.6.1。1 概述评定方法主要是对设备的重复性和准确度两项指标进行评定。注：在实施评定方法时，采取不同的数据处理方法和指标的表述形式，主要取决于供需双方的习惯和意愿。6。1.2 测量能力指数（Cg，Cgk）6。1.2.1 准备无论采用比较测量方式还是绝对测量方式对设备进行评定，首先均需置备一个样件， 其基准值Xm应处在公差范围以内。对采用比较测量方式评定，还需再置备一个“置零”标准件，其基准值应趋近名义值.注：样件和标准件的基准值应由溯源到国家标准的精密仪器测得的.设备测试前,应按设备说明书中表述的操作程序进行调整和试运行。测试工作应在设备说明书中表述的工作环境和工作条件下进行。6.1.2。2 步骤在间隔很短的时间内，利用设备对样件连续测量50次，记录每次的测得值Xi。注1：每次测量前,样件均应按首次检测的标记位置重新装夹、定位；手动检测器具的操作者必须是同一个人;整个测量过程不允许对设备进行重新调整。注2：若连续测量10次后，得到的标准偏差未显示显著变化,一般可将测量次数n=50次修改为按n=20次执行或由供需双方根据检测的实际情况协商确定。JB/Z 200注3：对不需装夹的小型零件（如：轴承滚动体、活塞销、喷油咀偶件等），在用相对应的自动检测设备（如：自动检验机、自动分选机等）进行重复性试验时，必然出现每次的测量位置不一致的现象，从而将零件的形位误差带进了测量结果.为此,可允许被测零件停留在测量工位进行重复测试，不强调“每次测量需重新装夹、定位的要求。此种处理方式也适用于“评定方法和“评定方法”。根据n次的测得值Xi计算出平均值,再由Xi和计算出标准偏差Sg，最后由公差T和Sg计算出测量能力指数Cg（计算公式见表1)。再根据样件基准值Xm和计算出偏移Bi，即：Bi （1）最后,根据T、Sg和Bi计算出测量能力指数Cgk（计算公式见表1)。 注：对采取比较测量方式的设备，多数用户在进行重复性试验时，直接利用置零标准件，而不再事先选出一个“基准”样件。这种情况下，只求出Cg而不求出Cgk.此时,准确度指标可以采用更直观的方式求取和表达，而不再采用Cgk.6。1.2。3 评定当 Cg 1。33 、Cgk 1。33 时，可对被评定的设备作出“通过”的结论，反之“不通过”.注:Cg 1。33和Cgk 1。33 意味着：2。66Sg 10%T 和2.66Sg + | | 10T. 评定的设备按“新设备验收”和“日常周期检测” 进行划分，两者判定“通过”的Cg要求不同，注：经“大修和改造后设备的验收” 与“日常周期检测”的要求相同。1） 新设备验收：Cg 2.0 ，即： 4Sg 10 T（2）2） 日常周期检测：Cg 1。33 ，即：2。66Sg 10T(3）6。1.3 重复性和准确度的直接表述 设备评定过程中，若出现重复性很好、但示值误差偏大时，可采用相关分析法分析其系统误差的规律性。部分情况，对示值误差可通过修正/补偿,以达到提高设备准确度的目的。详见附录E.6.1.3。1 重复性重复性EV可以通过求取标准偏差Sg或极差R的方式来表述。注：当测量数据呈正态分布时，Sg与R之间有确定的比值,并与测量次数n有关。因此，采用公式（4）和（5)对同一台设备进行重复性测试时,得到的结果会有差别。当测量次数n = 50时，测量数据统计显示，用公式（4)和（5）获得的重复性结果相同.但n = 10时，以R作为EV将比以Sg作为EV为小,大约相差20以上，所作出的评定就会偏宽。极差法是一种常用的传统方法，鉴于这一点,使用时应注意：重复性Ev的极限为1m,这表明了在公差T0。01mm的情况下，对重复性指标所能提出的最高要求。对“新设备验收”，以4倍的标准偏差Sg作为重复性指标（EV = 4Sg)，评定采取相对误差的方式。即： 100 %10 %。（4）注：公式(4）与公式(2)的表达是一致的。JB/Z -200对“日常周期检测”，以极差R作为重复性指标（EV = R）;评定采取极差的方式，测量次数一般取n = 10.即： 100 % 10 .（5）6.1.3.2 准确度当被评定的测量仪器的示值误差在其最大允许误差MPE极限内时,即：| MPE|，可判为“合格”,反之“不合格”。可由下述几种方法得到。 注1:关于测量仪器的准确度指标，国家相关计量技术规范指出，可填写“不确定度或准确度等级或最大允许误差”,最大允许误差是某种测量仪器所给定的允许误差极限值。注2：很多情况下，设备准确度指标采用相对示值误差的方式来表述，即：，可取其10 %30 %,具体取值 由供需双方协商确定。1)根据 Xg和样件基准值Xm计算出设备的示值误差，即： = Xg Xm（6）2）或根据 Xgi和 Xmi计算出设备的示值误差，即: = max Xgi Xmi （7）3）或根据偏移Bi 、置信因子K和标准偏差Sg计算出设备的示值误差,即： = Bi + KSg。.。(8)6。1。3。3 表面质量的影响由于被测件表面质量的差异,将对被评定设备的重复性和示值误差产生一定的影响。因此,测试过程中所用测件的表面粗糙度Ra0。08m时，适用于上述要求（如：6.1.2。1中表述的样件、标准件)；当所用测件的表面粗糙度0。8mRa6.3m时,可适当降低上述要求,参考指标如下：注1：由于被测量的特性、公差、检测方式、表面质量等差异，均会对如何合理地确定评价指标产生很大影响。注2：若所用测件的表面粗糙度Ra6.3m时,还可降低设备的重复性和示值误差的要求。 重复性：100 %15 示值误差:30 对“日常周期检测 和“大修和改造后设备的验收” 的评定(见6.1。2。3），可适当降低要求，参考指标如下：重复性:示值误差：25 （所用测件的表面粗糙度Ra0.08m）6。1。4 说明设备供需双方可根据具体情况,采用下述的判别标准. 1)采用测量能力指数评定设备的重复性和准确度时，当公差T10m ，其判定标准均取为Cg 1.33 、Cgk 1.33。 注：若测量条件较苛刻时（如:小孔、深孔、被测量为形位公差等），其判定标准可放宽到Cg 1。0 、Cgk 1。0。JB/Z -2002）采用直接表述重复性和准确度时，重复性EV的极限指标为1m。注：1m表明：在公差T10m时，对重复性指标所能提出的最高要求.3）当公差T20m时，若示值误差2m，评定设备的示值误差可认为“通过。6.2 评定方法6.2。1 使用说明评定方法通常称为“RR法”，它具有比较统一的测试程序和评定指标,在评定中是按手动型设备和自动型设备划分。“R&R法” 中的评定指标“R&R”是综合反映了设备的重复性和再现性，而再现性主要是针对手动型设备通过改变操作者来进行分析的.对于设备的校准样件表面质量与被测工件之间存在较大差异或由同一机床加工的材料不同、尺寸却相同的工件等,“RR法对在线生产质量监控具有非常重要的作用。注1：手动型设备中也包括需人工装卸工件的半自动型设备.注2：重复性EV也被称为设备变差（Equipment ariation），用符号E 表示;再现性AV也被称为评价人变差（Appraiser ariation），用符号A表示，“评价人”为直译,即观测者或操作者。注3:实际生产线的测量过程中，影响测量结果的因素随时都可能会发生变化，而操作者是检测条件中影响测量结果的一个重要因素.6.2。2 手动型设备中的应用6。2。2.1 “RR法的基本表述形式选出包含L个零件的一个样本（L5)，按1、2、i、L进行编号，样本应尽可能分布在整个公差范围内；指定m 名操作者（m 2),按1、2、k、m进行编号；规定每名操作者对1、2、i、L个零件测试n次(n2），然后按1、2、j、n进行编号。而零件数量L、操作者人数m、测量次数n之积Lmn30。一般情况下，取L =3，m=3、n=10。 按设备说明书将被评定的设备调整到工作状态，并对被测零件的测量位置予以标记或作出规定。注:标记或规定是为了减少零件形状误差对测量结果所带来的影响。第一位操作者按零件编号顺序对L个零件进行第一次测量且记录测量数据；然后，再重复同样的工作顺序、步骤、方式进行测量和记录测量数据，直至第n次.注1：整个测量过程中不应对设备进行任何调整。注2:整个测量过程中前、后两次的测量数据不应相互影响。第一位操作者工作完成后，再由其他操作者重复上述程序进行，直至第m人完成。根据每一位操作者对L个零件n次重复测量得到的测量数据Xi、j、k ，通过计算得到各位操作者对L个零件中第L件测量n次后的极差值Ri、k (计算公式见表1）;再根据L个零件、测量n次的Ri、k通过计算得到各位操作者的平均极差值(计算公式见表1）;最后根据m 名操作者的平均极差值通过计算得到平均值(计算公式见表1).根据每一位操作者对L个零件n次重复测量得到的测量数据Xi、j、k ,通过计算得到各位操作者对L个零件中第L件测量n次后的平均值（计算公式见表1）；再根据L个零件、测量n次的通过计算得到各位操作者的平均值 （计算公式见表1);最后根据m 名操作者的平JB/Z -200均值通过计算得到平均值（计算公式见表1）。最后根据和通过计算得到被评定设备的重复性EV和再现性AV,即:EV = K1(9）（10）注1:公式（10）中根号内的计算值若为负值，则可认为再现性AV=0。注2：公式（9）和（10）中的系数K1、K2,可通过附录C中查到对应的常数。 K1取决于零件数量L、操作者人数m、测量次数n之积Lmn=g，而K2与操作者人数m有关；若取g=1，则K1、K2均等于对应常数的倒数。 “R&R法的评定指标“重复性和再现性”GRR也被称为测量系统变差,用符号M表示。GRR=（11)%GRR=(12)6.2.2。 2 基本“RR法”的另一种表述形式“RR法”的另一种表述是基本过程变差的概念，在已得到测量系统变差M的基础上，再求取零件与零件之间的变差P,也称零件变差PV（PartVariation)。通过零件均值的极差P和系数K3可得到PV。即：PV= K3RP(13）注:公式（12)中的系数K3,可通过附录C中查到对应的常数。可以按进行测试的零件数量L和零件数量L、 操作者人数m、测量次数n之积g=1从附录C中表C2得到。通过GRR和PV可得到测试过程变差T，也称TV（Test Variation)。TV的计算公式见表1。 最后，通过EV、AV和TV可得到评定指标%GRR.即：GRR=（14）6。2。2.3 两种表述形式的比较通过公式（12)和公式（14）比较可明确地看出%GRR，两者的差异在于公式中分母的不同，即：公式（14）中的分母TV可用被测量公差T的1/6来代替进行计算。注：%EV、AV、%PV等其他所占百分比的因素也可选用两种表述形式,对这些结果的分析和评价,可判断整个测量系统是否适合用于预期的目的.6。2.2.4 结果评定根据得到的%GRR值,推荐采用以下评定要求：对“新设备验收”： GRR20%注1：考虑到被测量重要程度的差异，用户在对“新设备验收”时，也可以提出更高的要求，如：%GRR10%。JB/Z -200注2：考虑到设备的成本因素，一般情况下应认为能够接受GRR20 %GRR30.注3:当公差T10m或者被测量为形位公差时，若用户认可，% GRR 的可接受值仍可调整.对“日常周期检测”：% GRR30%注：经“大修和改造后设备的验收” 与“日常周期检测”的要求相同。6。2.3 自动型设备中的应用对专用检测设备中的自动型采用RR法进行的评定，是上述手动型设备评定的特殊情况。由于可以排除操作者的影响,评定指标 R&R实际上就是EV,但需指出的是求取EV是建立在对零件进行测量的基础上。这是与评定方法的不同之处。选出包含L个零件的一个样本（L5),按1、2、i、L进行编号,样本应尽可能分布在整个公差范围内;规定对1、2、i、L个零件测试n次(n2）,然后按1、2、j、n进行编号.而零件数量L、测量次数n之积Ln20。一般情况下，取L =25、n=2。 按设备说明书将被评定的设备调整到工作状态，并对被测零件的测量位置予以标记或作出规定。注：标记或规定是为了减少零件形状误差对测量结果所带来的影响。操作者启动设备，按零件编号顺序对L个零件进行第一次测量且记录测量数据;然后,再重复同样的工作顺序、步骤、方式进行测量和记录测量数据，直至第n次。注1：整个测量过程中不应对设备进行任何调整。注2:整个测量过程中前、后两次的测量数据不应相互影响.根据设备对L个零件n次重复测量得到的测量数据Xi、j ，通过计算得到各位操作者对L个零件中第L件测量n次后的极差值Ri （计算公式见表1)；再根据L个零件、测量n次的Ri通过计算得到设备的全部极差的平均值（计算公式见表1)。最后根据和T通过计算得到被评定设备的评定指标GRR、GRR，即：GRR= EV =K1(15）%GRR = %EV =(16）注1：公式(15）中系数K1可通过附录3查阅相关的系数表得到。注2：对于测试过程中出现的异常点，在用户和设备供应商分析结果的基础上,可对工件进行重新测量或直接剔除异常点。结果评定可参见6.2.2的规定。6。3 评定方法 6。3.1 使用说明评定方法通常称为“CMC法”，它具有比较规范、统一的测试程序和评定指标，“CMC法” 主要适用于采取比较测量方式的设备;“CMC法 中的评定指标“CMC是综合反映了设备的重复性和准确度,其“CMC 值主要是针对“新设备验收.注：“CMC”也被称为设备的能力指数.6.3。2 准备设备测试前，应按设备说明书中表述的操作程序进行调整和试运行。测试工作应在供需双方的技术协议中规定的工作环境和工作条件下进行。对于采用比较测量方式的设备，所配备的“置零”标准件,其示JB/Z 200值应趋近名义值，用于检测设备的“置零。注1:标准件的示值应由溯源到国家标准的精密仪器测得的。注2:对设备的分辨力指标，“CMC法在公差T划分界限时，以T=16 m为界限（见5.3)。选出包含5个零件的一个样本,按1、2、5进行编号，样本应尽可能分布在整个公差范围内；然后,用精密仪器对样本中的零件逐个进行测量，为提高测得值的准确性,可对同一零件进行多次测量，以平均值作为“基准值，记为Xi(i=15）。注：精密仪器应溯源到国家标准。6。3。3 重复性重复性EV可以通过求取标准偏差Se的方式来表述。以4倍的标准偏差Se作为重复性指标(EV = 4Se)，评定采取相对误差的方式。即： 注1：当设备采用比较测量方法时，重复性测试利用“置零”标准件进行,连续测量次数n10(一般取n=25）.根据实际情况，测量次数n也可以适当减少(参见6。1。2。2）。 注2：当采用零件进行重复性测试时,重复性指标EV可适当降低，按供需双方在技术协议中的规定执行. 注3：重复性EV的极限为1m.这表明了在公差T0。01mm的情况下，对重复性指标所能提出的最高要求。(17)6。3。4 示值误差 用设备对包含p个零件的一个样本（一般取p=5）中的每个零件测量q次（一般取q=5)且记录每次的测得值；然后，按下述步骤求取示值误差。 求出经精密仪器测量的全部工件的平均值求出第i号工件在被评定的专用检测设备上进行q次测量的平均值 . 求出在被评定的专用检测设备上测量的所有工件的平均值。 求出第i号工件在被检测设备进行的第j次测量与基准值的差值di、j .求出每一工件q次测量值的平均值与基准值的差值。求出p个工件在被评定检测设备上经q次测量的平均值与对应基准值之差值的平均值.将记作偏移Bi ,求出有测量仪器的“偏移 Bi ,即： 注：平均值完全具有测量仪器的“偏移的特性。 Bi = （18) 根据d i、j和Bi可得到设备的标准偏差（计算公式见表1）.最后,根据Bi、和Se确定被评定设备的示值误差，即: =+2（19） 注1：公式（19)与公式（6）、(7）、（8）在组成和含义上完全相同,仅在数据采集和处理上有些差别。但用CMC方法获得的结果更接近被评定设备的实际情况,只是整个过程比评定方法明显复杂。？注2:标准偏差表征了设备在正常工作情况下测量结果的分散性，而Se作为设备重复性标准偏差，主要表征了设备自身测量结果的分散性。因此，必须利用理想试件测得.在求取检测设备的示值误差时,两者都应计入。6.3。5 评定JB/Z 200当被评定设备满足下述评定结果时，可对其作出“通过”的结论，反之“不通过”.即:T16m ：；或T16m:.为了更直观地表征上述评定结果，被评定设备采用测量能力指数 CMC=T/（2) 满足下述评定结果时，可对其作出“通过”的结论,反之“不通过。即：T16m ：CMC 4 时；或T16m :CMC 2 时.7 线性的评定 对线性指标的评定，应在按评定方法、或对设备进行评定并做出“通过”结论之后进行,具体评定方法应由供需双方在技术协议中确定。 7.1 线性回归法线性回归法是通过线性的本质，利用线性回归原理来建立对应的回归模型，对线性指标做出评定。注:利用线性回归法评定设备的线性指标虽然严谨，但步骤多、数据处理工作量较大，即使借助数据处理软件，在企业中的应用还是受到制约。因此，实际工作中普遍采用的是一些相对较简单的方法，详见附录D。7.2 线性的极值评定法7。2.1 步骤选出包含3个零件的一个样本，样本中3个零件的名义值应分别取对应于被测量公差范围的上限值、中间值和下限值。采用比被评定设备更精密的仪器测出3个零件的“基准值”、.注：Wmul、Wm和Wm表示上限值、中间值和下限值零件的基准值.用被评定设备对每个零件重复测量r次(r10，一般取r10），并记录测得值.计算每个零件r次测得值的平均值、和（计算公式见表1).注1：可以利用线性评定前所进行的有关测试中已经置备的样件以及所获取的数据。注2：采用比较测量原理的设备，测试前，应利用“置零”标准件先“置零”，“置零”标准件也可作为中间值样件。注3:供需双方可在技术协议中规定，由供或需方提供一套对应于被测量公差上限值、中间值和下限值的标准件。7。2。2 评定过程被评定设备的满足下述条件,其线性即认为“合格”。被评定设备的上限偏移量的计算公式见表1。被评定设备的下限偏移量的计算公式见表1。所得到的和应同时满足8和%8条件。7。3 线性的间接表述及其评定除采用7.1和7.2所述方法进行线性评定外,在很多场合下是通过设置测试“控制点的示值误差的方法来进行线性评定.执行下述测量程序并不是单纯为评定线性特性指标，主要还是为了校验和调整设备。随着计算机辅助测量技术应用在设备上的普及，对测试结果进行修正也更为方便.JB/Z -200注1:线性的间接表述实际上是一种实用的评定方法，从具体做法来看，其实是以上“极值评定法”的简化,被评为“替代型线性分析”（Alternate Linearity Analysis）。注2:“控制点”是指对应于测量公差的明确位置，如上限值、中间值和下限值。利用评定方法中求得示值误差，再按设定的指标，对各控制点示值误差作出评定,均符合提出的要求才给予“通过。首先配备对应于被测量公差范围的上限值、中间值和下限值的3个标准件。注1:标准件应经过更精密的仪器测得它们的“基准值”.注2：设备的测量对象中既有单参数简单零件、也有多参数复杂零件，因而应用“替代型线性分析”并不都是一种模式.对复杂的箱体类零件，一般只设置一个中间值的“置零”标准件，而上限值和下限值的标准件均采用“分体”方式。如：选一部分公差小、要求高的参数主要是孔径，制作相应的上限值和下限值环规作为极限值标准件，余下被测项目不再考虑.若被评定设备采用比较测量原理，则设备先用中间值标准件“置零”,然后设备再对上限值和下限值标准件进行测试，得到Xg与“基准值” Xm之差，即为示值误差。注:若被评定设备采用绝对测量原理，则可以任意标准件为准。最后,根据被评定设备的示值与标准件的“基准值之间的偏差应(10T)，即：线性判定准则可由下式表述。(20）8 稳定性的评定 8。1 概述上述特性指标评定的测量程序都是在短时间内完成,而稳定性则是表征设备不随时间变化的一种能力（保持性）。相
