实验 ：VLAN 故障排除

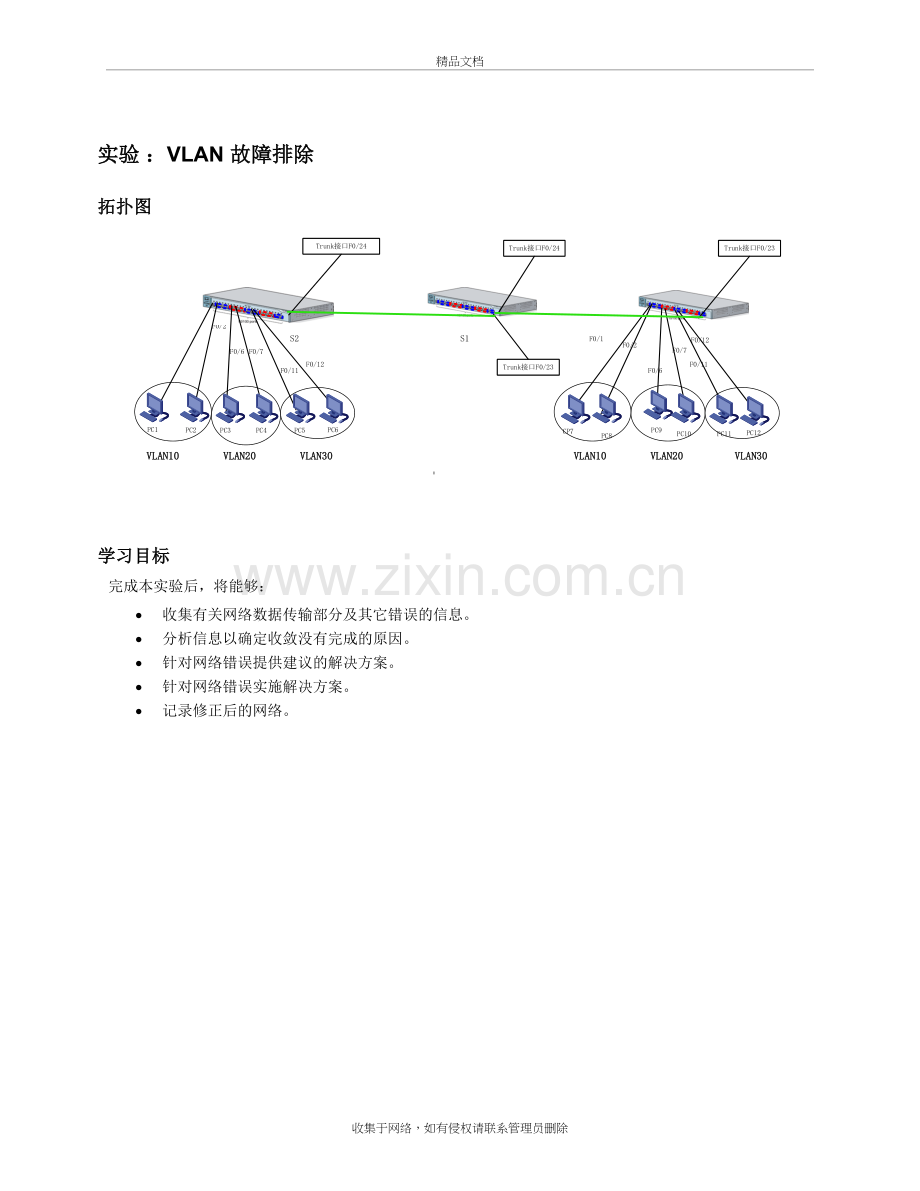

拓扑图

学习目标
完成本实验后，将能够：
· 收集有关网络数据传输部分及其它错误的信息。
· 分析信息以确定收敛没有完成的原因。
· 针对网络错误提供建议的解决方案。
· 针对网络错误实施解决方案。
· 记录修正后的网络。

任务 1：网络测试
主机互通测试表
测试序号
计算机
目标计算机
所属vlan
测试方法
预期测试结果
实际测试结果
是否发生故障
1
PC1
PC2
10
PING
√
× 成功
否
2
PC1
PC7
10
PING
√
成功
是
3
PC1
PC8
10
PING
√
成功
是
4
PC3
PC4
20
PING
√
× 成功
否
5
PC3
PC9
20
PING
√
成功
是
6
PC3
PC10
20
PING
√
成功
是
7
PC5
PC2
.
PING
√
失败
否
8
PC5
PC11
30
PING
√
成功
是
9
PC5
PC12
30
PING
√
成功
是

任务 2：网络VLAN信息收集。
通过在交换机上使用show vlan、show interfaces trunk等命令收集vlan相关信息，并填写在如下表中
端口统计表
交换机
已有VLAN ID
空闲端口
S1
1
f0/1-22，G0/1，G 0/2
S2
10 20 30 40 50
G1/1 G1/2
S3
10,20 30 40 50
fa0/24 G1/1 G 1/2

端口划分及IP地址表

端口
端口类型
Access端口所属vlan
/
Trunk端口允许通过的vlan范围
端口对端设备或计算机
子网掩码
备注
S1
F0/24
turnk
1
S2

F0/23
turnk
1
S3

S2
F0/24
Turnk
1 10 20 30 40 50
S1

S3
F0/23
Turnk
1 10 20 30 40 50
S1

通过收集的信息，定位VLAN故障，并进行排除
故障如下：
S1没有vlan10，20，30，40，50 加上
S3的F0/23的turnk瑞口没有开。 switchort mode trunk
