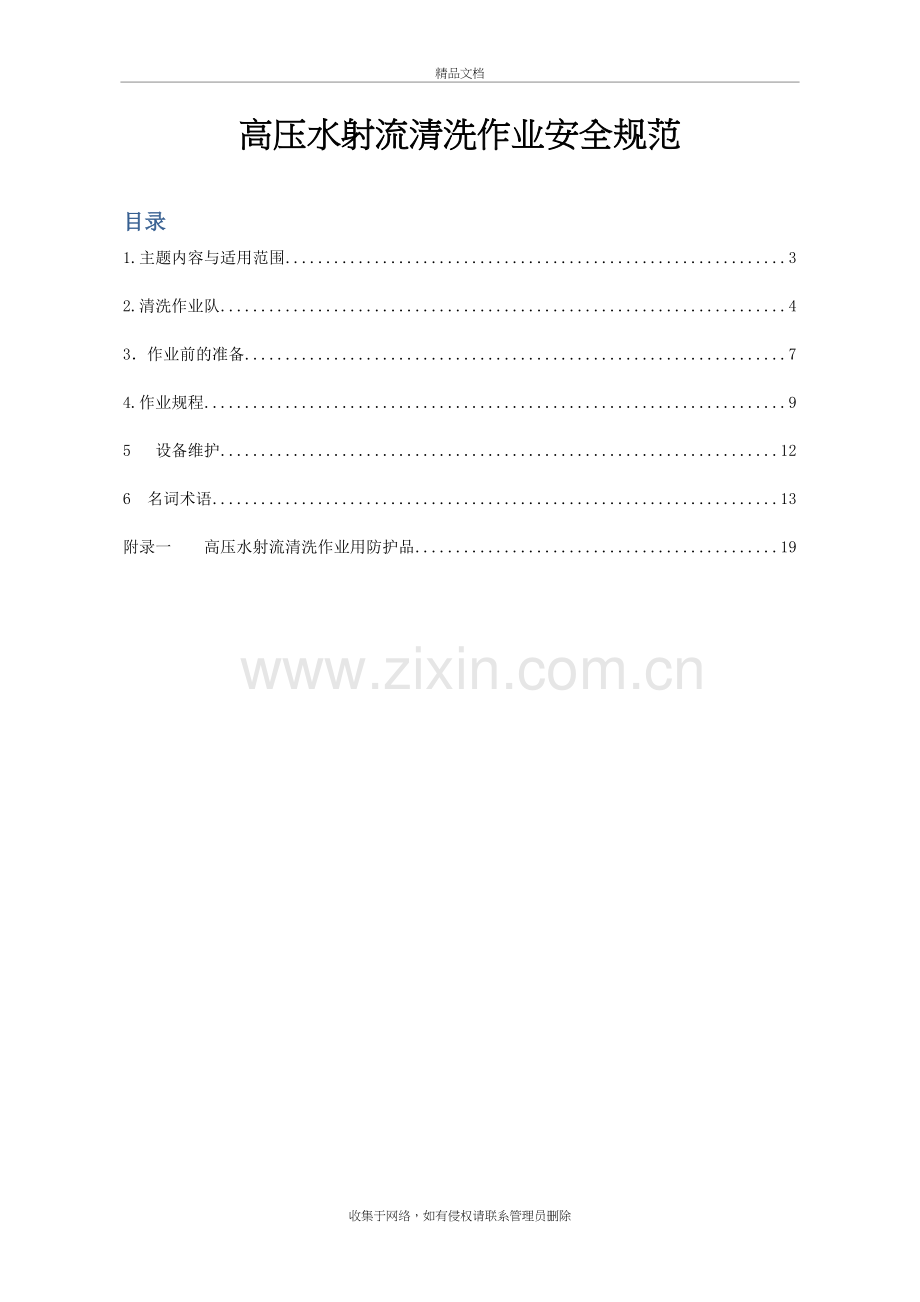

高压水射流清洗作业安全规范精品文档高压水射流清洗作业安全规范目录1.主题内容与适用范围32.清洗作业队43作业前的准备74.作业规程95 设备维护126 名词术语13附录一 高压水射流清洗作业用防护品19高压水射流清洗作业安全规范1.主题内容与适用范围1.1. 本标准规定了高压水射流清洗作业与安全规范，它包括清洗作业队（人员、培训、防护与事故）。作业前的准备、作业规程、设备维护和名词术语。1.2. 高压水射流清洗作业包括清洗、剥层、破碎、除锈（漆）、清砂等。1.3. 本标准适用于高压水射流设备（以下简称设备）的制造、试验与使用。1.4. 本标准不能替代操作与维护系统必须的培训。受训者必须接受专业技术培训并能证明他们具备清洗作业的知识和能力。1.5. 高压水射流都是危险的，并可能造成伤害，因此，凡应用高压水射流时都应执行本标准。1.6. 系统的正确操作与使用是操作者的职责，操作者应熟悉高压水射流设备的基本组成部分。1.7. 系统的构成高压泵机组高压水发生装置增压器机组安全阀、调压阀（溢高压水控制系统 流卸荷阀）、控制阀等射流设备 电控柜、微机控制等 喷枪、喷枪杆、喷头等执行系统 磨料射流系统 二维、三维旋转喷头及辅助机构等 系统的成套供应配置由客户与制造厂协商确定。水射流设备的误区或使用不合适的接头、胶管及附件会造成严重的伤害事故。2.清洗作业队2.1人员2.1.1清洗作业 一般清洗作业至少需3人组成，具体作业人数视工程大小、难易和环境等实际情况而定。作业队长要确保作业前：1） 协调好全队的工作；2） 充分做好作业前的准备工作（见3.0）；3） 已安排好具体作业程序（见4.0）;4） 已清理好作业场地并确保在清洗作业期间不被占用。2.1.2喷枪操作者 直接操作喷枪、喷头或喷枪进行射流清洗作业者，喷枪操作者在作业开始后必须控制射流。2.1.3泵操作者 作业的第二个人员即泵操作者，在清洗作业期间监视并控制泵压力的升降，同时，必须始终注意喷枪操作者，以便其一旦遇到困难或发出疲劳信号时能立即作出反映。泵操作者同时还应注意作业现场及周围情况，以防非作业人员进入作业现场或出现其它隐患。一旦出现任何意外情况，泵操作者必须立即降低泵压力直到隐患排除再重新作业，泵操作者在降低泵压力时应发出警告，以免喷枪操作者因反冲力的突然消失而失去平衡。2.1.4其它操作者 根据作业具体情况，清洗作业队可能还需要其它操作者。例如，当喷枪或柔性喷头不断向前进给时，喷枪操作者应再配一名助手，再如，当泵的位置距喷枪操作者较远，可能在其视线以外，此时则需一名队员监视整个清洗作业现场，在喷枪操作者与泵操作者之间联络。2.1.5身体状况 所有队员尤其喷枪操作者必须充分具备担任其作业任务的体力和精力。2.1.6岗位轮流 射流反冲力及射流作业环境（如反溅水）容易使喷枪操作者疲劳，因此，队员应实行岗位轮换制度。2.1.7单人作业 单人可允许操作压力不高于20Mpa-80 Mpa、流量低于38L/min的水射流系统。2.1.8反冲力 射流反冲力可用下列公式计算：F=0.072Q 式中：F反冲力（kg） Q流量（L/min） P射流压力（Mpa）2.1.9信号 水射流噪声及一些安全防护用品可能会影响队员间用声音联络。全队对作业的每步操作（尤其是开泵、升压、降压、停泵）必须有明确的约定信号。作业前每个队员必须明确这些信号的意义。2.2培训2.2.1合格的操作者 只有经过适当的培训，掌握了有关知识和技能，并获得完成所有类似指定任务的经验的人员才能操作高压水射流设备，他们也可监督新来人员的培训。2.2.2培训要求 作业前操作者必须由所在单位负责进行培训，培训至少应包括本标准所列全部内容。2.2.3切割作用 高压水射流的切割作用及其对人体所带来的潜在危险性可通过视听演示或设备的实际使用（切割木材、混凝土等）得到证实。2.2.4人身防护品 必须明确最少的人身防护用品，根据作业类别及位置等不同，何时及如何穿戴人身防护用品，均须在产品使用说明书上明确。2.2.5系统运行 必须指出高压水射流系统运行潜在的问题和相应的正确动作。必须强调设备运行压力不得高于其额定工作压力。2.2.6控制装置 必须说明所有控制装置的操作方法，必须强调不乱动控制装置同保持其正确工作状态一样重要。2.2.7设备维护 高压水射流设备必须适时检查和维修。使用说明书上必须给出设备维护所遵循的步骤及维护后的检查方法。必须强调当系统处于工作状态或泵在运转时，不允许修理设备或紧固螺纹连接。高压水射流设备的阀与调压装置的密封面在使用过程中承受强磨损，必须经常检查、维护或更换以确保其性能良好。2.2.8软管 必须说明如何检验和连接高压软管，包括软管平铺无扭曲，保护软管以免过度磨损，辨认不安全软管的缺陷和用于连接接头的适当工具。承压工况下不得坚固或乱动软管的连接接头。所有软管之间的接头都必须使用安全柔性扣（钢丝环）。2.2.9姿势 必须确定站稳脚步的正确姿势和如何使用喷头各种刚性喷枪、柔性喷枪等，受训者必须在密切监督下完成系统处于缓慢升压至额定工况下的作业训练。2.2.10系统降压 高压水射流设备在下列情况下必须停机降压：1) 不使用时；2) 未经批准的或防护不当的人员进入作业区内；3) 系统部件须予以更换或修理时；4) 违反本规范中任何一条。2.2.11重复培训 操作者在使用新的系统或部件之前必须进行操作培训。2. 3防护2.3.1所有操作者必须遵照有关劳动保护要求使用劳动保护用品；所有劳保用品应符合国家有关劳动保护用品的标准。2.3.2劳动保护用品 劳动保护用品包括安全帽、眼（风）镜、耳塞、防护服、手套、鞋和呼吸罩等。除呼吸罩在有毒或强烈异味的特定环境下佩带外，其它均为基本劳保用品，操作者在作业时必须对其检查和正确穿带。进入作业场地的其它人员也必须穿带相应的劳保用品，如安全帽眼（风）镜、耳塞、防护服等。劳保用品见附录一。2.3.3劳保用品的局限 劳保用品不能杜绝高压水射流的直接冲击或射流冲击反溅出的碎屑对操作者及其它工作人员所造成的伤害。2.4事故2.4.1人身伤害 水射流造成的伤害，仅从伤口不一定能观察到受伤的全貌，特别是其内部损害及穿透深度。虽然作品可能很小甚至不会出血，大量的水很可能已通过小孔穿透皮肤、肌肉及内部组织（图1.1.2）。2.4.2对受伤者处理 一旦发生事故，应将受伤者立即送往医院并告知医生受伤者的原因，为了使医生能了解事故的原因，应说明水射流的穿透破坏能力和细菌感染能力。2.4.3现场急救 如果不能立即召来医生，则首先应包扎伤口并观察伤者，直到安排好医疗检查。2.4.4报告 如果发生了与水射流清洗作业有关的人身或设备损害，必须向有关组织或人员提交事故报告。3作业前的准备3.1制定计划 每项作业都应事行制定计划，操作者应充分熟悉被清洗的设备及作业场地，分析场地对作业有无影响，作业可能带来的环境问题，作业的安全问题，并就此制定出相应的防患措施（参见附录二）。3.1.1腐蚀性等有害物质的清洗作业 客户须向承包商事先说明，以使操作者在作业前做好必要的特殊防护，同时做好对废料的收集处理，以免造成环境污染。应使操作者意识到清洗作业中有可能出现产生毒气或毒雾的化学反应。3.1.2确定作业工况 客户和承包商在清洗作业前必须对清洗对象及垢层作必要的分析，确定清洗作业所必需的工作压力和流量。在流量条件许可的情况下，尽可能以较低的工作压力来完成清洗作业。3.1.3作业空间限制 当清洗作业受到空间限制时，客户与承包商应拟定一套特殊的作业方案和安全防护措施，首先应妥善清理并明确界定作业场地。3.2作业场地 作业对象可以移动的情况下，最好将其运至高压水射流设备特定的场地内作业；否则，只能现场作业。这样，必须经客户和作业队双方制定出具体的作业措施后方可开始作业。对明确界定的作业场地，必须在边界设置护栏以防闲人进入。护栏上悬挂写有“危险！勿靠近！高压水射流作业！”等标牌。护栏的设置应不影响操作者进出作业场地，边界护栏按距离作业对象的远近，分警示型和防护型。3.2.1警示型护栏 护栏应设置在任何情况下射流都不会达到的地方，护栏可以是栅栏、绳索、网带等（图2、图3），只要能直到有效地阻碍和警示作用即可。3.2.2防护型护栏 当场地受到限制，不具备在射流射程外设置警示型护栏条件时，必须在作业对象周围设置防护型护栏，其作用时将射流或飞溅的碎屑挡在限定的作业场地内。3.3作业清单 应将作业程序和所需用设备列出详细清单，以确保清洗作业有序进行。3.4电气设备 作业现场的所有电气设备都必须绝缘完好，带有屏蔽防护罩或其它防护装置，以防止其对工作人员造成伤害。3.5阀 溢流卸荷阀（有的机组为调压阀与截止阀组合）是由操作者直接控制的必备阀，以迅速卸荷，使系统压力降至低压状态。喷头操作者必须控制能关闭水射流的控制阀，无论阀的开关是手动还是脚踩，该阀在操作者制动时能灵敏动作。同时，控制阀应具备自锁机构以防止其意外动作。控制阀在作业前须进行检查，如有故障，必须更换或修复后方可开始作业。3.6装置配管3.6.1软管布置与支承 软管应昼布置在操作者不会穿越、行走的地方，软管、硬管及接头应支承固定，以免来自联接端部的振动引起软管的摆动和摩擦。3.6.2软管防护 所有软管都应防止被车辆驰过压扁；严禁软管的超过其允许额定工作压力下工作；应尽量避免磨料冲刷软管。所有软管都应进行缺陷检查；作业过程中也应进行同样的经常性检查。3.6.3接头、垫圈 所有接头、垫圈在装配前应清洗干净，并确保其密封性能可靠、承压匹配。3.6.4管路预冲洗 在安装喷头前，应开机常压运行，使系统管路冲洗干净，以防管路中有颗粒杂质堵塞喷嘴。3.6.5喷头 喷头安装前必须检查，防止损坏，堵塞或其它缺陷，有缺陷的必须更换或修复。系统升压应缓慢，确保喷嘴出流通畅，喷嘴直径应与系统工作压力和流量匹配。3.6.6气压系统 气压管路推荐采用钢丝纺织胶管，以防人踩车压引起气压系统的意外动作。3.7作业面 作业前，操作者应确信射流可清洗到所有被清洗面，操作者应始终站在安全、稳定的位置；应对作业现场仔细检查，确保软管及其它设备不妨碍操作者移动；所有不经固定的物件都应搬走固定在一定位置，以防万一滑动或倾覆。3.8进入作业现场 客户应通知本单位尤其是可能接近作业场地的人员进行高压水射流清洗作业，同时告知他们进入作业现场的规程。3.9接头防护 软管与喷枪连接处必须再装一外层护管（如胶管）。万一软管、硬管或接头破裂，护管可使操作者免受伤害。3.10动设备停机状态 所有靠近清洗场地的动力设备一般应处于停机或断电状态，除非清洗作业本身要求这些设备动转。4.作业规程4.1常规作业4.1.1启动 只有得到喷枪（头）操作者的指令，泵操作者方可启动清洗设备（图5）。系统升压前，泵操作者要确认喷头已指向或处于工件内部，喷头操作者处于安全位置并已控制喷头，其它队员也已就位。4.1.2作业过程中的检查 升压前后，泵操作者都须观察软管及各接头，以便及时发现任何泄漏故障。4.1.3紧固与调节 当水射流系统处于有压状态时，除阀的调节外，其它零部件都应处于正常工作状态，不得在系统工作时对紧固件、连接件进行紧固与调节，需要维修或调节时，必须停机使系统卸压。4.1.4设备故障 作业前试车时，如果卸荷阀或安全阀失灵，不能正常工作，必须立即停机检修，在故障零部件修复或更换前，系统不得再启动。4.1.5压力控制 泵操作者在升压时应缓慢调节，使喷头操作者适应射流反冲力的变化，一旦达到工作压力，没有调压指令则不应再作大幅度调节；系统关机降压时也应缓慢动作，以防反冲力突然消失而使喷头操作者失去平衡。同时，喷头操作者的站立交工也应适应反冲力的变化。4.1.6喷嘴 喷嘴与系统工作压力的匹配应确保初始工况符合清洗内表面、射流方向与喷头体往往有一定角度，为减少操作者所承受的反冲力，需在喷头上安装两个以上喷嘴，以使反冲力得以平衡，因此，作业前应特别检查这些喷嘴，防止某个喷嘴损坏或堵塞。采用这种平衡式喷嘴，喷枪压力应缓慢上升，确保喷头射流各方向的反冲力相等。同时，操作者也应持好喷枪，防止喷嘴瞬间堵塞而引起喷头突然偏摆。4.1.7停止作业 当出现下列情况时，应停止作业；1) 任何未经允许的人员进入作业场地；2) 发现险情或隐患；3) 装置或工厂报警；4) 出现与本标准规定相悖的情况。系统卸压后仍需注意安全问题，尤其喷枪上装有截止阀时，喷头操作者应确保关机后管路或喷枪中无剩余压力。4.2错误使用 操作者不能倚靠在系统中的软管或其它部件上，它们不能用来支撑操作者的重量，当作业空间受到限制时，这一点更须引起注意。4.3进出作业场地 清洗作业期间闲人不得进入作业场地，禁止进入作业场地的警示标牌应醒目地挂在护栏处。作业前应制定进出作业场地规程，当有人需进入或要求暂停作业时，应先引起现场，除喷头操作者外的任一名队员注意，在作业过程中，只要不关闭喷枪，喷头操作者不得分散注意力。4.4升压 在检查系统泄漏情况或故障零部件时，系统应缓慢升压，发现泄漏或故障件，应立即在完全卸压条件下，停机予以修复或更换。4.5喷枪作业4.5.1控制 喷枪上应装有控制阀，喷应操作者应直接控制该阀开关（图6）。4.5.2值班 系统在有压情况下必须有人现场值班。4.5.3多枪作业 在同一场地多枪作业时，操作者之间必须设置护栏或保持足够的空间距离，以防彼此受到高压水的伤害。4.5.4清洗物件的固定 禁止人工直接支承把持被清洗物件。4.5.5喷枪最小长度 操作者持枪向下时，喷枪最小长度要确保喷嘴触地而不触及或位于鞋面之上。4.6柔性喷枪作业4.6.1控制 连接喷头的软管上应连接控制阀，喷头操作者应直接控制该阀开关（图）。4.6.2防止喷头后退 应采取有效强制措施防止喷头从被清洗管件中沿喷头进给方向反向后退。4.6.3反冲力应用 作业时，如果没有良好的屏障保护装置，喷头的进给装置不能利用射流反冲力来推进。4.6.4排渣间隙 软管、喷枪、喷头外壁与被清洗管件内壁间应有足够间隙，使废水废渣能顺畅排出。4.6.5升压 作业时，喷头在升压前应伸进被清洗管件中足够长度，以免射流反溅伤及操作者。反之，在喷头从管件中退出前，系统必须卸压。4.6.6末端标志 在距离喷头不小于50cm长度的软管壁上，即在射流可能伤及操作者的长度范围内，应做上明显标示。4.6.7喷头连接 当喷头及其刚性接头长度小于被清洗管道直径时，应在喷头后再接上一段长度不小于被清洗管件直径的硬管，或另设置防护屏障，以防万一，喷头反转180度而使射流射向操作者。4.7刚性喷枪作业4.7.1控制 喷枪上应连接控制阀，喷头操作者应直接控制该阀开关（图8）。4.7.2喷枪长度 硬管或喷枪及其延伸连接管长长度不应超出操作者能控制的范围，如必须超出，则需再配备一名辅助操作者控制喷枪。4.7.3排渣间隙 同4.6.44.7.4防护罩 使用刚性喷枪作业时，应在喷枪上安装防护罩，以防止喷头偶然退出时对操作者造成伤害。4.8窗口内壁清洗系统4.8.1系统组成 窗口内壁清洗装置包括高压清洗机组、进给装置和旋转喷头（图9）。在高压泵和喷头之间的软管上应连接控制阀，喷头操作者应直接控制该阀开关。根据清洗作业需要，进给装置应具备进给（垂直或水平）、倾斜、旋转和曲臂功能，这些功能的控制均在容器外部实现。旋转喷头分为二维旋转喷头和三维旋转喷头两种。二维旋转喷头多用于刚性喷枪上清洗各种直径管道和小直径容器；三维旋转喷头多用于清洗大型容器（包括釜、罐、槽、舱等）。喷头转速值应以水射流不雾化为宜；喷嘴直径应与工作压力、流量相匹配。4.8.2升压 作业时，喷头应在系统开车前就进入被清洗容器中，以免射流伤及操作者；反之，喷头从容器中取出前，系统必须卸压、停车。4.8.3装置底座 进给装置底座呈圆形，且其直径必须大于容器人孔直径，使进给装置完全承落在人孔上，并将人孔法兰与装置底座连接紧固，以免振动和射流自人孔溅出。4.8.4停机 操作者调节旋转喷头转速或更换喷嘴期间，必须停机。4.9磨料射流 操作者疏通堵塞的磨料进孔期间，必须停机。添加剂任何水添加剂（化学药剂、清洗剂或体磨料）的使用，都应遵照系统生产厂的要求。5 设备维护5.1系统的维护分三级) 第一级是操作者所做的日常维护保养，包括定期检查各零部件的工作状态，各连接件、紧固件是否安装正确、完好，确保系统中没有故障零部件。) 第二级是定期检查系统中阀、接头及喷枪等零部件，该项工作可由操作者在专业技术人员指导下按常规维修程序进行。) 第三级是泵和系统重要零部件的检修，该项工作必须按规定程序进行，并应遵照设备制造厂的要求，由专业技术主管人员来完成。5.2维护规程 系统维护堆积中必须说明系统中的易损件；在清洗作业前设备装配和清洗作业后设备拆卸时都应对射流零部件进行特殊的维护检查，以确保其正常工作，每次都应检查各连接件和操作者平时观察不到的其它内部零件；成套设备至少要遵照制造厂的要求进行检验和必要的常规维护。5.3动力设备 每天都必须检查系统动力设备，应确保燃料、油、介质和冷却水的正常供给；皮带应松紧适宜，没有剥皮、破裂等损伤；所有保护装置完全可靠、无损坏。每天都必须检查电缆和原动机控制装置。5.4高压泵 泵在起动后和关机后都应检查，确保其无泄漏或连接松动；系统运行应无异常声响；盘车无卡阻。泵不工作时，也应定期检查柱塞和密封。5.5进水 开机前应检查泵进水低压管路，高压泵可配备前置泵，以保证一定水压和相当流量的进水。作业期间应有水箱充足供水，水箱内无锈无脏。过滤器必须定期检查确保其无堵塞和损坏。检查、更换、清洗过滤器时，严防固体颗粒通过进水管进入泵和喷头。滤网目数应与过滤程度过滤面积对水质要求相适应。5.6软管总成 软管与接头对系统运行很重要，必须检查其外表面有无钢丝断裂，有无因被夺或磨损等引起的损坏，有无因内部破裂而引起的鼓包等。缠绕在绞盘上的软管不能过度弯曲，以免压折或损坏；绞盘则应有足够的润滑油和良好的密封保证其正常使用。5.7喷头 在喷头安装前，应用水冲刷系统管路，确保喷嘴无堵塞和损坏，喷头连接螺纹完好、无损伤，作业前必须修复或更换所有损坏的射流零件。5.8阀 作业前对控制阀、调压阀（溢流卸荷阀）、安全阀都必须检查，确保其清洁和性能良好，要定期对各种阀试车检验，及时修复或更换各种阀的损坏零件。5.9电气设备 对电气设备应作特别防护，作业前，必须检查所有电器盒、接头、旋钮、电缆和仪器仪表有无损坏；这种检查应每天例行一次，确保作业时不会因水或磨料等侵蚀而损坏；所有电线接头要妥善放置；电动机初次接线或每次重新接线后，都必须检查其转向是否正确。5.10拖车 每次作业前都要检查拖车的支承、连接和轮（胎）等，保持其完好移动。5.11专用工具 高压零部件组装与拆卸应使用制造厂提供或推荐使用的专用工具。5.12防冻措施 当系统在寒冷环境下使用时，必须增加防冻措施，具体做法是：将喷枪（喷头）拆下，将出水管口插进供水水箱，开机打循环，使防冻剂在系统管路内循环，系统水循环时，阀及所有过流零件都应打开。注意：如果泵或软管中的水已经结冰，泵机组必须在系统除冰后将喷枪（喷头）拆下，使低压水流经系统以保证系统中无冰渣后，方可重新启动。6 名词术语6.1水射流 由喷嘴流出形成的不同开关的高速水流束、射流的流速主要取决于喷嘴断面的压力降。6.1.1 扇形射流 指射流离开喷嘴的形状，限制在一个平面上呈均匀发散射流，通常所形成射流由射流自轴心喷出的角度来表示。这种射流应用于要求以较少的能量进行大面积清洗的场合。6.1.2自进射流 该射流方向与喷嘴运动的方向相反，这种自进射流的典型应用是为喷嘴进入工作区提供运动推力和确保射流清洗难以进入的区域，它也用来平衡前喷的射流以无反冲力来用于水下作业或脚手架上作业。6.1.3圆柱射流 圆柱射流由圆柱形喷嘴形成，其特点是以最小的能量损失对靶面产生最大的打击力。其典型应用是切割和清洗剪切粘接强度较高的物质，由于射流不呈扩散型，所以圆柱射流又称为零角度射流。6.2高压水射流设备 泛指各种压力的水射流系统。系统由高压水发生设备（主机）、控制系统（机械控制、电气控制、微机控制等）、执行系统（喷枪、喷头及其辅助机构）组成。这是一个水的能量释放系统，其喷嘴功能是增加液体的速度，形成自由射流束，射流中可以介入固体颗粒或附加化学药剂。系统的构成见1.7，水射流压力范围规定如下：6.2.1低压水射流 工作压力不大于10Mpa的水射流，其系统主机多为离心泵或正排量往复泵。6.2.2高压水射流 工作压力在50-100Mpa 之间的水射流，其系统主机多为高压往复泵。6.2.3超高压水射流 工作压力不少于100-300Mpa 的水射流，其系统主机多为超高压往复泵或增压器。6.3磨料射流 在射流打击物件之前固体颗粒已混入射流束之中，磨料颗粒以三种方式介入射流束：引射磨料、表面磨料和浆液磨料。6.3.1引射磨料 在射流经过小孔喷嘴加速之后和经过准直喷嘴形成射流束之前，磨料被引入射流。6.3.2表面磨料 在射流束脱离终级喷嘴后加入颗粒。6.3.3浆液磨料 在射流束未经喷嘴加速前加入颗粒。6.3.4磨料 在打击物件表面之前引入水射流的任何固体颗粒，不管它是否溶于载流体，这种颗粒常在某些作业中用来提高纯水射京戏的效率。磨料射流可用于涂装前的表面预处理以及材料切割。6.3.5供料系统 系统包括磨料贮罐或料斗，输送磨料进入水射流的软管或配管及使磨料介入水射流束的混合腔（图10）.6.3.6准直喷嘴 在混合腔后对高压水射流再度聚焦，并且就势将磨料混合入水射流流束的第二个喷嘴（图11）。6.4脉冲水射流 射流由间断的水或液体段组成。期特点是周期性的打击效应。6.5高温水射流 在系统主机排出端和喷嘴之间设置燃油加热系统，形成一定温度的水射流。高温水射流是提高清洗效率的一种方法。6.6增压器 通过活塞面积的变化使驱动液体所施加的压力倍增设备，其驱动液体通常是油。6.7高压泵 用于增加水压，并将高压水输送到喷枪或喷头。这类泵可以是移动的也可以是固定的，常采用正排量柱塞泵型式以保证在给定泵速下流量的恒定。泵的铭牌应提供以下内容：a、 制造厂；b、 型号、编号和生产日期c、 最大工况：流量L/min压力Mpa 功率kw6.8喷枪 手持喷枪在水射流清洗作业中较为常用（图13），它通常通过高压软管总成连接到高压系统，喷枪由安装在护架内的控制阀、喷枪和喷嘴总成（它包括一个或多个喷嘴）组成，喷枪也包括支撑托架、肩托和支撑手柄。 喷枪可以按排放压力的控制阀型式进一步定义。如果阀关闭时，高压水排放到大气，则为卸荷型枪；如果阀关闭时，高压水仍保留在系统中，则为截流型枪。6.8.1喷枪板机 喷枪控制阀的制动手柄，该板机应设有锁定机构，当锁定机构锁定时，板机不能动作。6.8.2加长喷枪 加长喷枪是加长枪管长度，这样便加长了喷枪的作业半径。加长管应采用相应的材料制造并采用特定的端面连接接头。每一段加长管的最小爆破压力都应是实际最高工作压力的2.5倍。6.8.3柔性喷枪 向喷嘴或喷头输送压力水的柔性管或软管。6.8.4刚性喷枪 向喷嘴或喷头输送压力水的刚性管。6.9喷头 设置有一个或多上喷嘴并由此形成水射流的部件。喷头限制了水的过流面积，加速了水流速度并形成了所要求的射流形状。6.10自转喷头 这是一个连接在软管或枪管上的包括轴承和旋转体的部件，该部件有两束射流偏置，无需附加任何外力，射流的反冲力就造成了喷头部件的旋转。6.11列式喷头 特殊设计的直管，使喷嘴沿直管分布，常用来保证扇形喷嘴排列的重叠覆盖，以进行大面积清洗。6.12操作管 使用柔性枪时，在喷嘴总成后部安装的一段刚性管。6.13二维旋转喷头 绕着一个轴旋转的旋转喷头，其外形尺寸与所清洗管件内壁直径相适应，有可调转速和不可调转速两种形式。6.14三维旋转喷头 同步绕着两个相互垂直轴旋转的旋转喷头，其转速可调节，按旋转方式分为强制（气动）旋转和自动（射流）旋转两种形式，转速调节有多种方法。6.15进给装置 这是一种按清洗物件要求设计的专用机械装置，通常能实现进给（垂直或水平）、倾斜、旋转、曲臂等功能供客户选用；更为简单的软管卷动垂直进给也是一种进给装置。6.16平面清洗器（旋转喷头） 专用于清洗平面的清洗装置。6.17托架 连接在喷枪上对操作者持枪起到辅助支撑作用，托架上还可设有附加控制功能的开关；大直径旋转喷头的辅助支撑也叫托架。6.18多向歧管 此管是自喷枪端部连接各自喷嘴或喷枪的附件，它可以配置水射流形成多方向喷射（见4.1.6）。如果某个喷嘴被堵，喷枪失去平衡时，操作者应该关闭系统。6.19自动卸荷装置 该装置置于系统中以保证自动限制系统压力，自动卸荷装置有下述几种形式：a、 自动压力调节阀（调压阀）；b、 安装在相应窗口里的爆破膜片；c、 旁通阀；d、 压力安全阀。自动卸荷装置应安装在高压泵的排出口，因为系统中该处压力最高，如果系统的出流部件无需保持较高压力，则允许在该处快速降压。6.19.1自动压力调节阀 该阀凭借控制旁通水充来达到自动控制高压水射流系统工作压力的目的。当系统中压力超过了预置值时，阀将部分开启。阀开启升程越高，旁通的水就越多，则喷嘴处流量就越少，经阀溢流的水可以直接返回泵或其它的前置水箱中。自动压力调节阀可以用来控制系统运行中的工作压力，因此要检查阀以确保它在每次水射流工作使用前预置正确的起跳值。在不要求高压水的时候，该阀可以保证系统压力降低到下限。6.19.2爆破膜片 这是标准的金属膜片，装在特殊设计的窗口里，当压力超过了预定值，膜片将失效。膜片的材料和尺寸各有不同，对给定的工作压力，应采用相应尺寸的膜片。容器安装的位置要使其排放的压力水不直接对准操作者或高压水射流系统的其它部件。6.19.3旁通阀 该阀可由操作者手动调节或自动调节，以控制从喷嘴喷射出的流束的流量和压力。6.19.4压力安全阀 该阀设有诸如弹簧之类的机械装置，通常在关死位置，系统压力超过预定值时，该阀打开。6.20多联阀 该阀由操作者控制将高压水输送到一个或几个水射流元件上。该阀或由手动或由连接在高压水射流系统上的二次回路控制。6.21控制系统 该系统就是这样一个装置，泵可以实现停车、低速卸载、旁通水流或者降低排出压力至常压。控制系统包括机械控制、电气控制、微机控制等。6.21.1截止阀 该阀是一种控制阀，通常由喷枪或喷头操作者手动控制用以开关进入喷嘴的水流，尽管关闭此阀便中止了进入喷嘴的水流，但在管路上仍保持着系统的工作压力。若该阀用于系统仍将连接一自动卸荷阀以保证系统工作压力不过载。 使用该阀时，在停泵之后操作者应缓慢释放管路中的压力，以使系统处于无压状态。该阀也可以由连接在高压水射流系统中的二次电路控制其动作。6.21.2排放控制阀 该阀是另一种控制阀，通常由喷枪与喷头操作者手动控制。操作者通常关闭该阀，水流则送往喷嘴；当阀开启时，流量基本通过该阀呈低压溢流，系统处于常压状态。 该阀也可以与电控压力系统联用，该系统包括附加电路，它必须保证阀的动作；这类系统设计的原则是：阀一旦失效，便迫使其打开。6.21.3电磁或电气控制排放系统 所有电气控制排放系统应设计成自动保险型，人工操作的交流电（AC）或直流电（DC）控制的排放系统，其电压不应超过24V，且有保险丝保护。6.21.4脚踏控制阀 该阀的设计特点是操作者能够用脚动作。该阀必须置于护框内。使用时平衡置地而不至突然移动或倾倒。6.22高压软管 从高压水射流系统的一个部件到另一个部件输送或其他液体的柔性管。软管的最小爆破压力应是工作压力的2.5倍，该值由制造厂保证，高压软管应在1.5倍工作压力下试压。注意：软管使用压力不得超过制造厂推荐的工作压力。软管失效可能引起鼓包、穿透并形成射流。6.22.1软管总成 由软管和相应的端部接头组成，软管每个端部接头都要符合制造厂的规范。6.22.2端部阴阳接着 高压软管端部阴阳接头应与软管相适应且与软管做为总成试验。6.22.3柔性扣 即用短的钢绳或缆线呈环状连接在两要软管的端部接头处（图5）。柔性扣的目的是如果接头断裂，它将使软管部不会弹跳。6.22.4软管护套 为一段柔性管，软管一旦破裂，护套可提供瞬时保护。6.22.5爆破压力 这是作用在高压水射流系统承压部件中的内压力，在该压力下承压部件将失效。附注：由于柱塞的往复运动，高压设备随着循环载荷，导致系统中零件的疲劳从而引起部件寿命和强度的降低。6.23收集器 用纯水射流或磨料水射流进行切割作业时，在工件下面设置的用以收集射流、磨料和材料切屑装置。这个收集器连接一段配管将喷射出的混合物排放到其它地方。6.24滤网 供水系统应该设置滤网以防止固体颗粒进入喷嘴或操作泵的密封等。推荐采用微孔滤网，这样可延长泵和系统其它部件的寿命。6.25压力表 高压水射流系统应设置该表以显示压力变化，压力表的该度范围至少要比系统的最大工作压力高50%。当压力脉动较大时，应设置压力缓冲器以精确显示压力读数。6.26下水道清洗 软管与喷头总成在下水管道内壁进退伸缩，以清除杂物，这是清洗管道或下水道常用的自进喷头系统（图14）。下水道清洗装置借助其向后的射流能够自进，也可配置各种形式、尺寸和前、后方向射流组合的喷头。这个装置应包括直接安装在喷嘴组件后的一段硬管，以防止喷头在管道内翻转。6.27操作者 经培训并验证具备安装、运行和维修水射流设备的技能和经验的人员。6.28作业区 清洗作业涉及到的用挂有警示标记护栏围起的全部区域。附录一 高压水射流清洗作业用防护品1、头部防护头部防护主要使用头盔、面罩、带边档的风镜等（图15）。眼镜或风镜的边挡应能阻止液体穿透，当液体会对眼部造成损害时，必须使用组合护目镜（图16）或带全防护面罩的头盔（图17）.2、听力保护听力防护设备包括泡沫耳塞（图18），带塑料耳塞的圆箍（图19）及耳罩（图20）.3、身体防护（图21）身体防护主要指防护服。防护服应遮盖操作者、防水并能挡住射流反溅的碎屑的冲击。4、手防护手防护用品主要为手套，手套的类型包括涂塑手套（图22）、橡胶手套（图23）和金属丝网增强手套（图24）。5、脚防护脚防护主要用防水靴，防水靴可使用一般劳保靴，持枪作业者则应在防水靴上加装金属防护片（图25）。、呼吸保护呼吸保护主要指各种呼吸保护器（图26），在有毒害气体场合应带防毒面具（图27），它既能提供新鲜空气，又具备面部防护功能。附录二 高压水射流清洗作业准备及操作清单日期：地点：作业对象、 作业场地包括被清洗设备的端部是否清理过？是否设立了围栏以及合适的警告标示牌？、 外露的电器设备是否采取了必要的保护措施？、 是否由于设备可能的破坏会对操作者造成伤害？如排放腐蚀性化学介质、易燃液体或者气体。、 是否所有接头的额定压力值与名词术语中6.22规定一致？、 是否所有胶管额定压力值与名词术语中6.22规定相符？、 是否所有胶管及接头均处于良好工作状态？、 是否所有喷嘴均无堵塞且可继续使用？、 是否采取了措施防止柔性喷枪上喷头摆动？、 泵吸入端过滤网是否洁净且能继续使用？、 供水是否恰当？、 是否采取了防结冰措施？、 是否所有人员都有合适的工作用具？、 是否所有工作人员都经过了培训并胜任这项工作？、 在安装喷嘴前，系统的联接管路是否都开泵冲刷并排气？、 所有联接包括管路、接头等是否在压力下进行过试压试验？、 卸压系统是否可靠？、 是否所有控制系统均可正常工作？、 现场救护设备及医疗急救中心的位置是否都知道？、 是否检查了工作场地并满足限制进入要求？、 是否所有动设备如传送带、搅拌机等均已通过一定步骤予以关机？、 作业是否考虑了环保？高压水清洗机安全操作及维护规程A人员配置;1、设备操作工1人/班(对设备进行日常维护及听从操作手调定使用压力)2、操作手3人/班(轮换进行清洗施工,脚阀最好自己控制,发生情况好及时泻压,)(连续单人操作不超过1小时,容器内施工不超过30分钟)穿好防护服。3、配有专职电工,每班有班长指挥清洗进度及执行清洗工艺B现场分置1、设备到达现场后先对现场进行观察，将设备水平放置较平坦及干燥地带。也要便于操作2、对设备进行施工前点检,各连接部件用工具紧固,(泵头螺钉,柱塞连接铜母,连轴器用手盘动,各地脚螺钉,电器柜接线螺钉)打开Y型过滤器进行清洗,3、观察油位,接合适电源及使用合适电缆.加水,连接高压胶管及脚阀(先别接喷头)4、点动开关观察转向,后开机使用5、先用高压胶管对被清洗位置冲洗(同时也将管道内杂物从出防止堵赛喷头)6、开始清洗被工作面C调压系统使用注意事项1、截止阀再调压时应均匀逐步升压避免瞬间升压(对设备冲击极大)到达新工地初次调压应先由305080每个时段运转30分钟最后达到100负荷2、单项溢流阀在正常操作情况下不需调定（一旦超压起跳后。打开截止阀溢流阀会自动复位）D执行机构使用注意事项喷枪,脚阀,为针阀式避免虚踩虚握,此阀只有开关两种工况,无调节功能柔性枪为钢丝缠绕式接头处为钢芯压制为防止从头部折断喷头不应窜出管道钢性枪不应用力推,垢是靠高压水冲击下来的,不是靠人力推下来的,喷头连接紧固,清洗时径向转动连接部位使喷头转动,达到全面清洗管壁效果旋转喷头是靠高压水旋转清洗结垢的,不应人为加大阻力，喷头为接间断式进给E工程结束后1、再空地上打开泵带压冲洗喷头2、放掉水箱内水,冲洗过滤器,排尽泵头内水, 3、拆开各连接管路,空水,清洗,封存,拆开连接电缆封存4、设备点检收集于网络，如有侵权请联系管理员删除
