机械原理第八版(孙桓)试卷及答案-广东海洋大学.doc

GDOU-B-11-302

班级： 姓名： 学号： 试题共 6 页 加白纸1张
密 封 线

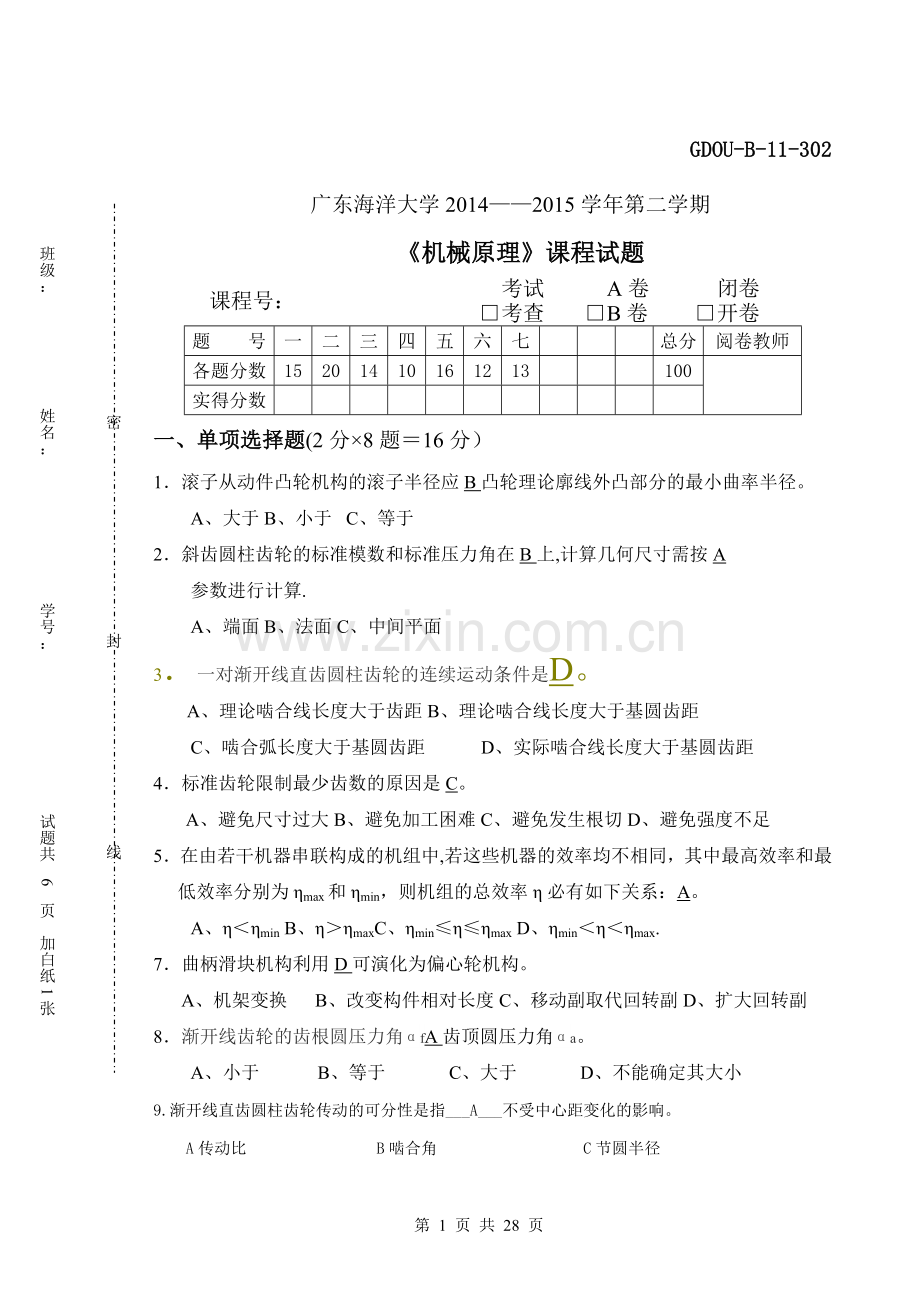

广东海洋大学2014——2015学年第二学期
《机械原理》课程试题
课程号：

考试

A卷

闭卷
□
考查
□
B卷
□
开卷
题 号
一
二
三
四
五
六
七

总分
阅卷教师
各题分数
15
20
14
10
16
12
13

100

实得分数

一、单项选择题(2分×8题＝16分）
1．滚子从动件凸轮机构的滚子半径应B凸轮理论廓线外凸部分的最小曲率半径。
A、大于 B、小于   C、等于
2．斜齿圆柱齿轮的标准模数和标准压力角在B上,计算几何尺寸需按A
参数进行计算.
A、端面B、法面C、中间平面
3．一对渐开线直齿圆柱齿轮的连续运动条件是D。
A、理论啮合线长度大于齿距B、理论啮合线长度大于基圆齿距
C、啮合弧长度大于基圆齿距 D、实际啮合线长度大于基圆齿距
4．标准齿轮限制最少齿数的原因是C。
A、避免尺寸过大B、避免加工困难C、避免发生根切D、避免强度不足
5．在由若干机器串联构成的机组中,若这些机器的效率均不相同，其中最高效率和最低效率分别为ηmax和ηmin，则机组的总效率η必有如下关系：A。
A、η＜ηmin B、η＞ηmaxC、ηmin≤η≤ηmax D、ηmin＜η＜ηmax.
7．曲柄滑块机构利用D可演化为偏心轮机构。
A、机架变换 B、改变构件相对长度C、移动副取代回转副D、扩大回转副
8．渐开线齿轮的齿根圆压力角αfA齿顶圆压力角αa。
A、小于 B、等于 C、大于 D、不能确定其大小
9.渐开线直齿圆柱齿轮传动的可分性是指___A___不受中心距变化的影响。
A传动比        B啮合角         C节圆半径

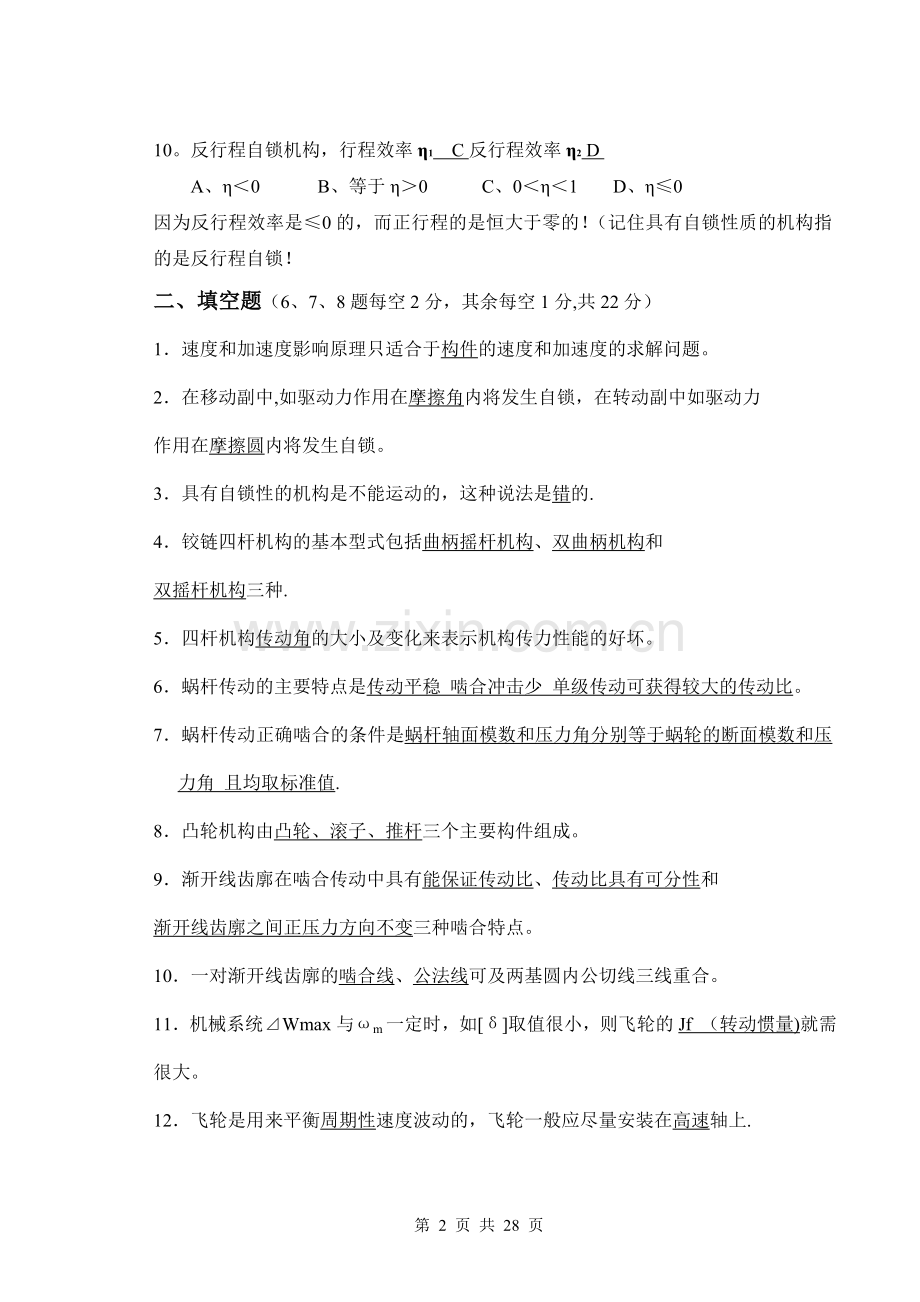

10。反行程自锁机构，行程效率η1 C反行程效率η2 D
A、η＜0 B、等于η＞0 C、0＜η＜1 D、η≤0
因为反行程效率是≤0的，而正行程的是恒大于零的！（记住具有自锁性质的机构指的是反行程自锁！
二、填空题（6、7、8题每空2分，其余每空1分,共22分）
1．速度和加速度影响原理只适合于构件的速度和加速度的求解问题。
2．在移动副中,如驱动力作用在摩擦角内将发生自锁，在转动副中如驱动力
作用在摩擦圆内将发生自锁。
3．具有自锁性的机构是不能运动的，这种说法是错的.
4．铰链四杆机构的基本型式包括曲柄摇杆机构、双曲柄机构和
双摇杆机构三种.
5．四杆机构传动角的大小及变化来表示机构传力性能的好坏。
6．蜗杆传动的主要特点是传动平稳 啮合冲击少 单级传动可获得较大的传动比。
7．蜗杆传动正确啮合的条件是蜗杆轴面模数和压力角分别等于蜗轮的断面模数和压力角 且均取标准值.
8．凸轮机构由凸轮、滚子、推杆三个主要构件组成。
9．渐开线齿廓在啮合传动中具有能保证传动比、传动比具有可分性和
渐开线齿廓之间正压力方向不变三种啮合特点。
10．一对渐开线齿廓的啮合线、公法线可及两基圆内公切线三线重合。
11．机械系统⊿Wmax与ωm一定时，如[δ]取值很小，则飞轮的Jf （转动惯量)就需很大。
12．飞轮是用来平衡周期性速度波动的，飞轮一般应尽量安装在高速轴上.
三、（10分）计算图示机构的自由度。若机构中含有复合铰链、局部自由度或者虚约束，必须在图中明确标出。
7。 计算图示机构的自由度,要求指出可能存在的复合铰链、局部自由度和虚约束。
四、（16分）一对外啮合标准斜齿圆柱齿轮传动,两轮齿数分别为Z1＝25，Z2＝48,法向模数mn＝2.5mm，螺旋角β＝12°。试求其中心距a以及齿轮分度圆直径d1、齿顶圆直径da1、齿根圆直径df 2、齿全高h、齿厚s、齿距p。如螺旋角β增大对重合度、中心距有何影响?
图4—6所示为一对互相啮合的渐开线直齿圆柱齿轮。已知n—n为两齿廓接触点的公法线,试在该图上（10分）
⑴标出节点P⑵画出啮合角α’
⑶画出理论啮合线N1 N2
⑷画出实际啮合线B1 B2
⑸在轮2齿廓上标出与轮1齿廓上A1点相啮合的A2点.
五、（12分)下图为曲柄导杆机构.在图上作出该机构在图示位置时全部瞬心的位置，
并指出哪些是绝对瞬心；若该机构以导杆3为原动件，在下面空白处大致按原图的尺寸作出死点位置。

六、（12分）如图所示轮系中,已知各轮的齿数z1=20,z2=65,z3=35， z4=95，齿轮1的转速n1=750r/min,齿轮4的转速n4=350r/min，并且二者的转向相同.求行星轮架H的转速和转向。
七、(12分）试设计一个曲柄摇杆机构。已知摇杆的长度c=100mm，摆角ψ=30°，摇杆的左极限位置与机架的夹角d=ψ=45°,行程速比系数K=1。35。用作图法求出曲柄长度a，连杆长度b，机架长度.保留作图痕迹
班级： 姓名： 学号： 加白纸 3 张
密 封 线
广东海洋大学2005——2006学年第一学期
《机械原理》课考试(查）试题（A)
使用班级： 机制1041—1046 考试人数：
题 号
一
二
三
四
五
六
七
八
九
十
总分
阅卷教师
各题分数
10
18
12
12
12
12
12
12

实得分数

一、单项选择题（5题＊2分=10分）
1. 一铰链四杆机构的组成及各杆长度依次为;机架20mm，第一个连架杆30mm，连杆45mm，第二个连架杆50mm,则该四杆机构为（ C ）。
A。曲柄摇杆机构 B.双摇杆机构
C.双曲柄机构 D.无法确定
2. 一对齿轮的轮齿啮合时，首先进入啮合的是（ A ）。
A.主动轮的齿根与从动轮的齿顶 B.主动轮的齿根与从动轮的齿根
C.主动轮的齿顶与从动轮的齿顶 D。主动轮的齿顶与从动轮的齿根
3. 在机械系统中安装飞轮，（D）。
A。可以完全消除其速度波动 B.可以完全消除其周期性速度波动
C。可以完全消除其非周期性速度波动 D.可以完全减小其周期性速度波动的速度
4。 当凸轮机构的从动件选用摆线运动规律时,其从动件的运动（D）.
A．将产生刚性冲击B．将产生柔性冲击
C．将产生有限冲击D．没有冲击
5.一机组由三台机器并联组成，已知各机器的效率分别为0。52、0。75、0。93，输入功率分别为15、22、38kW，则该机组的机械效率为（ C ）。
A. 0.363 B. 0.685 C. 0。795 D。 0。816
二、填空题（12空*1。5分=18分）
1、为了使机构具有确定运动,应使___机构的原动件数等于机构的自由度数__。
2、渐开线齿廓传动具有以下三个特点(优点）：能保证传动比、传动比具有可分性和渐开线齿廓之间正压力方向不变，因此渐开线是目前最常用的齿廓曲线.
3、在移动副中，如驱动力作用在摩擦角内，将发生自锁；在转动副中,如驱动力为一单力，且作用在___摩擦圆内__，则将产生自锁.
4、从效率观点分析，机械自锁的条件是驱动力任意增大,恒有η≤0。
5、平面滚子推杆凸轮机构中,依据滚子半径与理论廓线的曲率半径的关系，已知凸轮廓线为外凸.在设计轮廓线时如果出现”变尖”或“失真”现象,可采用增大基圆半径或减小滚子半径方法来克服。
6、平行轴外啮合斜齿圆柱齿轮的正确啮合条件是法面模数相等 ，法面压力角相等 螺旋角相反 。
7、棘轮机构、槽轮机构、螺旋机构和万向铰链机构中,有棘轮机构、槽轮机构可实现间歇传动.
8、设一平面机构的构件1和构件2上有一个重合点C （即C1、C2)，则C1、C2之间的速度矢量方程为，加速度矢量方程为。
三、简答题（2题＊6分=12分）
1. 为什么说经过静平衡的转子不一定是动平衡的，而经过动平衡的转子必定是静平衡的?
2. 一对啮合的标准齿轮,如果不按标准中心距安装时，啮合角和压力角有什么关系？节圆和分度圆有什么关系?
四、（12分)已知:BCDEGF，且分别相等，计算平面机构的自由度.若存在复合铰链、局部自由度及虚约束,请指出.
五、(12分）用速度瞬心法求出图示机构C点的速度方向.
六、（12分）在图示轮系中,已知各轮的齿数z1=17，z2=23，z3=60，z2’=z3'=20,z4=40,nA=200r/min,转向如图示。试求轴B转速nB的大小和方向。
七、(12分）已知一对外啮合直齿圆柱标准齿轮传动，m=4mm， α=20°,ha*=1，c＊=0。25，a=90mm，i12=1.5
(1)试求两轮的齿数z1，z2；
(2)试求两轮的分度圆半径r1，r2,齿顶圆半径ra1，ra2;
（3）计算分度圆上的齿厚s与齿槽宽e。
八、(12分）如图所示曲柄滑块机构，曲柄AB等速整周回转。
1． 设曲柄为主动件，画出极位夹角，最小传动角出现的位置；
2． 设曲柄为主动件,滑块向右为工作行程,确定曲柄的合理转向，并说明理由；
3． 此机构在什么情况下出现死点？指出死点位置。
《机械原理》各章内容复习要点(2014)
第1、2章
1．机械、机器、机构、构件、零件等概念及其相互关系。
2．平面运动副的概念及其类型：按两构件接触情况分、按两构件相对运动分。
3．机构运动简图的概念与绘制方法。
4．机构具有确定运动的条件。
5． 平面机构自由度计算(要正确标出其中包含的复合铰链、局部自由度或虚约束)。
第3、4章
1．理解并会运用三心定理.会求机构速度瞬心的数目和位置.
2．能利用速度瞬心对平面四杆机构进行速度分析.
3．会确定移动副、转动副的总反力方向，并能运用总反力对机构进行受力分析。
第5章
1． 能计算串联、并联和混联机组的效率。
2． 移动副、转动副的自锁条件。
3． 会运用三种方法确定机构的自锁条件.
第6、7章
1． 机械平衡的目的。刚性转子静平衡和动平衡的条件。
2．调速的目的。周期性、非周期性速度波动的调节方法。飞轮的安装位置.
第8章
1． 连杆机构的优缺点.铰链四杆机构的组成及其基本型式、常用的演化形式。
2． 能运用“有曲柄的条件"判断铰链四杆机构的类型。
3． 能作出机构的极位夹角、压力角和传动角。理解急回运动和死点的含义。
4．能就下列情况用作图法设计四杆机构：1）已知活动铰链中心的位置,按连杆预定的位置设计;2）按给定的行程速比系数K设计.
第9章
1．凸轮机构的优缺点和分类(按凸轮和推杆的形状分）。
2．常用运动规律的运动线图形状及其冲击特性。
3．压力角、基圆半径对传动性能的影响。凸轮廓线与滚子半径的关系.
第10章
1．齿轮传动的特点及类型.齿廓啮合基本定律.渐开线齿廓的啮合特点(传动的优点)。
2．齿轮各部分的名称和符号,齿轮的基本参数。会计算圆柱直齿轮、斜齿轮的主要参数和几何尺寸：m(mn、mt)、d、da、df、h、ha、hf、p、s、e、a、β、zv 。标准齿轮、标准中心距的概念.
3．齿轮的啮合过程，连续传动条件及重合度的意义。
4． 齿轮切制加工的方法.标准齿轮不发生根切的最少齿数.
5． 直齿轮、斜齿轮、蜗杆传动的正确啮合条件。斜齿轮、蜗杆传动的优点.
6． 斜齿轮、锥齿轮各以什么参数为标准值？
第11、12章
1．轮系的分类。周转轮系的分类，组成周转轮系各构件的名称。
2．能计算定轴轮系、周转轮系、复合轮系的传动比，并会判断转向。
3．常用的间歇运动机构有哪些？
考试注意事项与说明
1．考试时必须自带计算器及作图工具（包括圆规、量角器、三角板、铅笔、橡皮等).考试中不准互相借用任何用具，违者以串通作弊处理。
2．题型:概念型（填空、选择、简答等）35%左右，计算与作图型65％左右.样题仅供了解考试题型，并不代表考试题目的出题方向，同学们应该按照“复习要点”的内容全面复习。
模拟试题8（机械原理B）
一、判断题（10分）对者画√，错者画×；7.;8.；9。；10。。
1、对心曲柄滑块机构都具有急回特性.（×）
2、渐开线直齿圆柱齿轮的分度圆与节圆相等。（ × ）
3、当两直齿圆柱齿轮的安装中心距大于标准中心距时,为保证无侧隙啮合,应采用正传动.（√）
4、凸轮机构中当从动件的速度有有限量突变时，存在柔性冲击。（×）
5、用飞轮调节周期性速度波动时，可将机械的速度波动调为零。( × )
6、动平衡的转子一定满足静平衡条件.（ √ ）
7、斜齿圆柱齿轮的法面压力角大于端面压力角。（×)
8、加工负变位齿轮时，齿条刀具的分度线应向远离轮坯的方向移动.（ × )
9、在铰链四杆机构中，固定最短杆的邻边可得曲柄摇杆机构.（ × ）
10、平底直动从动件盘状凸轮机构的压力角为常数。（ √ ）
二、填空题10分
1、机构具有确定运动的条件为__机构的自由度数=机构的原动件数。____.
2、平面八杆机构共有__28___瞬心.
3、渐开线齿廓上最大压力角在__齿顶__圆上.
4、当行程速比系数K=1.5时,机构的极位夹角q=______.
5、举出两种可实现间歇运动的机构.___槽轮机构、棘轮机构_______.
6、偏置滚子（尖顶）直动从动件盘状凸轮机构的压力角表达式tga=___tga=___。、
7、渐开线齿轮的齿廓形状与哪些参数有关？_______m、Z、a______.
8、机械中安装飞轮的目的是______调节周期性速度波动_______。
9、直齿圆锥齿轮的当量齿数Zv=__________。
10、在连杆机构中处于死点位置的g=__________；a=__________。
三、简答题10分
1、为了实现定传动比传动,对齿轮轮廓曲线有什么要求？
齿廓在任意位置接触时，其啮合点的法线与中心线的交点必为一定点。
2、计算机构自由度时有哪些注意事项?
复合铰链，局部自由度,虚约束。
3、计算混合轮系传动比有哪些步骤？
1)正确区分基本轮系；2）列出所区分出来的各基本轮系的传动比计算公式；3）
找相关条件，即找出各基本轮系之间的联系条件；4）联立方程式求解未知量。
4、铰链四杆机构中存在双曲柄的条件是什么？
当“最短杆长度加最长杆长度之和小于或等于其余两杆长度之和"时，固定最短
杆，可得双曲柄机构
5、机构等效动力学模型中的四个等效量有哪些？分别是根据何种原理求得？
等效力矩，等效力,等效质量和等效转动惯量.等效力矩和等效力是根据机械中
瞬时功率相等的原则求得的，而等效质量和等效转动惯量是根据机械中瞬时动能相等的原则求得的.
1
2
3
4
6
5
7
n7
n1
图 8.3
图
四、计算如图8.1发动机配气机构的自由度.(8分）答案:n=6,Pl=8,Ph=1，F=1
1
2
3
4
图 8.2
图 8.1

五、在图示8.2的回归轮系中，已知：Z1=20,Z2=48, m1= m2=2mm，Z3=18,Z4=36,
m3= m4=2。5mm该两对齿轮均为标准渐开线直齿圆柱齿轮,且安装中心距相等。a=200,h*=1，c*=0。25。求:1)两对齿轮的标准中心距分别为多少?2）当以1与2齿轮的标准中心距为安装中心距时，3与4齿轮应采取何种传动能保证无侧隙啮合？其啮合角a34´=？r3´=？3）仍以1与2齿轮的标准中心距为安装中心距,当3与4齿轮采用标准斜齿圆柱齿轮传动时，其法面模数mn3= mn4=2。5mm，齿数不变,其b=？此时分度圆半径r3=？r4=?（10分）
答案：1）a12=68，a34=67.5 2）正传动， a34′=21。127°, r3′=22。67
3）b=6。95°,r3=22。67， r4=45。33
六、已知图示8。3轮系中各轮齿数为：Z1=40，Z2=20,Z3=Z4=Z5=30，Z6=60,Z7=1(右旋)，n1=100rpm，n7=200rpm。求:n5=?方向？(12分）
答案：n5=206。666，方向与n1相反(↑）
七、如图8。4，机器主轴在稳定运动循环中，等效阻力矩Mr曲线如图所示，等效驱动力矩Md为常数.当测得机械的最大盈亏功△Wmax =942（Nm）,wm=80（1/s）,d=0.05。求:1）装在主轴上的飞轮转动惯量JF=?2）主轴的wmax =？3）等效驱动力矩Md=？等效阻力矩Mrmax=？（10分）
图 8.4
j
p /2
Mmax
0
Mr
2p
M
p
（Nm）
1
2
3
w1
4
图 8.5

答案：1）JF=2。994（kgm2），2）wmax=82（1/s）,
3）Md=314（Nm），Mrmax=1256(Nm）
八、如图8。5所示的机构,已知机构位置和各构件尺寸及原动件的等角速度w1.在图中找出机构的全部瞬心，且求出图示位置构件3的角速度w3=?（10分）
九、已知图示8。6所示的凸轮机构,在图上标出以下各项：1)画出基圆半径ro ;2)标出 从动件图示位置的位移s、凸轮转角d和压力角a ；3）当d=900时，标出从动件位移s' 和压力角a'。（10分）
十、设计一偏置曲柄滑块机构，如图8。7所示。已知滑块的行程速比系数K=1.5，滑块的冲程H=50mm,导路的偏距e=20mm。求曲柄长度lAB和连杆长度lBC 。
（可选ml=0。001m/mm）（10分）
图 8.6
w1
B
H
A
C
e
C2
C1
图 8.7

1
2
3
w1
4
图 8.5题

七、1)JF=2。994（kgm2）,2)wmax=82（1/s),
3)Md=314（Nm），Mrmax=1256(Nm)
八、解:机构中全部瞬心见图8。5题所示。

图8.6题
w1
F,v
F,v
d=90o
图 8.7题
九、解：图解见图8。6题.十、解： ;图解见图8。7题,AB1C1为机构的第一位置。
机械原理思考题
一、选择题
1、斜齿圆柱齿轮的标准模数和标准压力角在B上,计算几何尺寸需按 A
参数进行计算.
A．端面B．法面
2、标准齿轮限制最少齿数的原因是 C .
A．避免尺寸过大 B．避免加工困难C．避免发生根切 D．避免强度不足
3、与其它机构相比，凸轮机构的最大优点是 A .
A．容易使从动件得到各种预期的运动规律 B．传动功率大、效率高
C．制造方便,容易获得较高的精度 D．从动件的行程可较大
4、在由若干机器串联构成的机组中,若这些机器的效率均不相同，其中最高效率和最低效率分别为ηmax和ηmin，则机组的总效率η必有如下关系：A.
A．η＜ηmin B．η＞ηmaxC．ηmin≤η≤ηmaxD．ηmin＜η＜ηmax。
5、宽径比B/D≥0.2的刚性转子要在 B 校正面内进行动平衡校正。
A．单个 B．二个 C．三个
6、在机构中，某些不影响机构运动传递的重复部分所带入的约束为B。
A。 虚约束 B。 局部自由度 C. 复合铰链
7、单转动副机械自锁的原因是驱动力B摩擦圆.
A。 切于 B。 交于 C. 远离
8、对于双摇杆机构，最短杆与最长杆长度之和B大于其余两杆长度之和。
A。 一定 B。 不一定 C。 一定不
9、设计凸轮廓线时，若减小凸轮的基圆半径，则凸轮压力角将A.
A。 增大 B。 不变 C. 减小
10、在减速蜗杆传动中，用C来计算传动比是错误的。
A。 B。 C。
11、在其他条件相同时，斜齿圆柱齿轮传动比直齿圆柱齿轮传动重合度C。
A。 小 B。 相等 C。 大
12、棘轮机构中采用了止回棘爪主要是为了A。
A. 防止棘轮反转B。 保证棘轮每次转过相同角度 C。 对棘轮双向定位
13、利用飞轮进行调速的原因是它能C能量.
A. 产生 B。 消耗 C. 储存和放出
14、曲柄滑块机构利用 D 可演化为偏心轮机构。
A、机架变换 B、改变构件相对长度 C、移动副取代回转副 D、扩大回转副
15、渐开线齿轮的齿顶圆压力角αaC分度圆压力角α。
A．小于 B．等于 C．大于
16、凸轮机构中最大压力角αmax、临界压力角αc、许用压力角［α]三者之间的关系为C.
A．αmax≤αc ＜ [α］B．［α]＜αc≤αmax
C．αmax≤[α] ＜αcD．αc≤［α］≤αmax
17、对于结构尺寸的不平衡刚性转子，需进行B。
A。 动平衡 B。 静平衡C. 不用平衡
18、自由度为2的周转轮系是A。
A. 差动轮系 B。 行星轮系C. 复合轮系
二、填空题
1、刚性转子动平衡的力学条件是惯性力矢量和为零，惯性力矩矢量和为零。
2、在机械中，安装飞轮来调节周期性速度波动，安装调速器来调节非周期性速度波动.
3、曲柄摇杆机构出现死点，是以摇杆作主动件,此时机构的传动角等于零。
4、四种常用的间歇运动机构是棘轮机构，槽轮机构,擒纵机构，凸轮间歇式 。
5、周转轮系的基本构件包括太阳轮 、_____行星架__。
6、平底推杆盘形凸轮机构的压力角是_.
7、在推杆常用的运动规律中，简谐运动规律和等加速等减速运动规律存在柔性冲击。
8、外啮合斜齿圆柱齿轮正确啮合的条件是法面模数相等,法面压力角相等螺旋角相反。
9、在中间平面内蜗轮与蜗杆的啮合就相当于齿条和齿轮 啮合.
10、范成法切齿时,如果刀具的齿顶线超过了啮合线与轮坯基圆的切点（即啮合极限点),则被切齿轮的轮齿必将发生根切。
11、机械系统⊿Wmax与ωm一定时，如[δ］取值很小,则飞轮的Jf （转动惯量）就需很大.
12。 按其内涵从小到大的顺序重新排列下列概念：机构、机器、构件、零件、机械.
零件 构件 机构 机器 机械.
13。渐开线标准直齿轮不发生根切的最少齿数是17，而斜齿轮的最少齿数比直齿轮的 少 。
14。 蜗杆传动的主要优点是传动平稳 啮合冲击少 单级传动可获得较大的传动比。
15。 曲柄摇杆机构出现死点，是以摇杆作主动件，此时机构的传动角等于零。
16。 在凸轮机构推杆的运动线图中,如果速度有突变，将引起刚性冲击;如果
加速度有突变,将引起柔性冲击。
17.凸轮的形状有盘形 圆形.
18.写出四种常用的间歇运动机构棘轮机构 槽轮机构 擒纵机构 凸轮间歇式
19.根据工作需要,有些机构要实现空回行程的速度v2大于工作行程的速度v1，这种运动特性称为 急回特性，其程度可用行程速度变化系数或行程速比系数K来衡量,K的定义式是。
20。 一对外啮合斜齿圆柱齿轮传动，两轮齿的螺旋线方向 相反 ；在蜗杆传动中，蜗杆与蜗轮轮齿的螺旋线方向 相同 。
21．设点C为构件1和构件2上的一个重合点,则构件1和构件2上C点之间，速度关系式为,加速度关系式为。
22．在推杆常用的运动规律中， 简谐运动规律 和等加速度等减速度运动规律 存在柔性冲。
23．外啮合斜齿圆柱齿轮正确啮合的条件是 法面模数相等 ,法面压力角相等 螺旋角相反 。
24．范成法切齿时,如果刀具的齿顶线超过了啮合线与轮坯基圆的切点（即啮合极限点），则被切齿轮的轮齿必将发生 根切 。
25．在中间平面内蜗轮与蜗杆的啮合就相当于 齿条齿轮 啮合.
26．渐开线齿廓在啮合传动中具有能保证传动比、传动比具有可分性和渐开线齿廓之间正压力方向不变三种啮合特点。
13．在移动副中,如驱动力作用在 摩擦角 内将发生自锁。
27、速度和加速度影像原理只适合于 构件 的速度和加速度的求解问题.
28、四杆机构常用传动角的大小及变化来表示机构传力性能的好坏。
29、凸轮机构由 凸轮 推杆 滚子 三个主要构件组成。
30、在转动副中如驱动力为一单力而且作用在 摩擦圆之内，则将发生自锁.
31、相同条件下，斜齿轮传动的重合度要比直齿轮传动的要 大 。
32、蜗杆传动正确啮合的条件是 蜗杆轴面模数和压力角分别等于蜗轮的断面模数和压力角 且均取标准值
33、稳定运转状态下机械的周期性速度波动的调节方法是 降低速度不均匀系数 安装飞轮 。
34、平面四杆机构的基本型式包括 双曲柄 曲柄摇杆 、双摇杆 三种。
35、具有自锁性的机构是不能运动的，这种说法是 错的 。
七、用图解法设计一曲柄滑块机构,设已知滑块的行程速比系数K=1.2，滑块的冲程H=80 mm，偏距e=30 mm，保留作图痕迹,并求其最小传动角γmin 和最大压力角αmax。
八、图示四杆机构中,LAB=20mm,LBC=60mm，e=10mm,试确定:
1）此机构有无急回运动?若有，试以作图法确定极位夹角θ,并求行程速比系数K； 2）AB为原动件时，标出此机构的最小传动角γmin和最大压力角αmin。保留作图痕迹。

九、在如图所示的铰链四杆机构中,已知lBC = 50 mm，lCD = 35 mm,lAD = 30 mm，AB杆长度待定。试求：
1、若此机构为曲柄摇杆机构，且AB杆为曲柄，lAB的取值范围如何？
2、若此机构为双曲柄机构， lAB的取值范围又如何？
十一、如图所示轮系中各轮的齿数为:Z1＝Z3‘＝35， Z3＝Z5＝97。求轮2、轮4的齿数Z2、Z4及传动比i1H、 iH1。
十二、如图所示为某机械转化到主轴上的等效阻力矩Mr在一个工作循环中的变化规律。设等效驱动力矩Md为常数，主轴转速n=300r/min，若运转不均匀系数δ不超0.1，试求安装在主轴上的飞轮的转动惯量JF(机械中其他各构件的等效转动惯量均略去不计）.该飞轮调节的是非周期性速度波动?速度波动可调节到0吗？飞轮为什么要装在高速轴上？
21
填空题
1、机械是机器和机构的总称.
2、速度和加速度影像原理只适合于构件的速度和加速度的求解问题。
3、刚性转子静平衡的力学条件是惯性矢量和为零。
4、四杆机构常用传动角角的大小及变化来表示机构传力性能的好坏。
5、凸轮机构由凸轮、滚子、推杆三个主要构件组成。
6、在凸轮机构推杆的运动线图中,如果加速度线图有突变，将引起柔性冲击。
7．凸轮的形状有盘形、圆柱.
8、在转动副中如驱动力为一单力而且作用在摩擦圆之内，则将发生自锁.
9、相同条件下，斜齿轮传动的重合度要比直齿轮传动的要大.
10、蜗杆传动正确啮合的条件是蜗杆轴面模数和压力角分别等于蜗轮的端面模数和压力角 且均标准值。
11、稳定运转状态下机械的周期性速度波动的调节方法是安装飞轮。
12、平面四杆机构的基本型式包括双曲柄、曲柄摇杆 、双摇杆三种。
13、具有自锁性的机构是不能运动的，这种说法是错的.
14、设点C为构件1和构件2上的一个重合点,则构件1和构件2上C点之间的速度关系式为.
15．转子动平衡的力学条件是惯性力矢量和为零，惯性力矩矢量和为零  　。
16．安装调速器用来调节非周期性速度波动。
17．曲柄摇杆机构以摇杆作主动件时出现死点，此时机构的传动角等于零。
18．凸轮的形状有盘形、圆柱。
19．设点C为构件1和构件2上的一个重合点,则构件1和构件2上C点之间的加速度关系式为。
20．在推杆常用的运动规律中，简谐运动 和 等加速等减速运动存在柔性冲击。
21．外啮合斜齿圆柱齿轮正确啮合的条件是法面模数相等,法面压力角相等螺旋角相反。
22．范成法切齿时,如果刀具的齿顶线超过了啮合线与轮坯基圆的切点（即啮合极限点），则被切齿轮的轮齿必将发生根切。
23．在中间平面内蜗轮与蜗杆的啮合就相当于齿轮和齿条啮合。
24平底推杆盘形凸轮机构的压力角是.
25渐开线齿廓在啮合传动中具有能保证传动比、传动比具有可分性和渐开线齿廓之间正压力方向不变三种啮合特点.
26在移动副中,如驱动力作用在摩擦圆内将发生自锁。
选择题
1．滚子从动件凸轮机构的滚子半径应B凸轮理论廓线外凸部分的最小曲率半径.
A、大于  B、小于    C、等于
2．斜齿圆柱齿轮的标准模数和标准压力角在B上。
A、端面B、法面
3．标准齿轮限制最少齿数的原因是C.
A．避免尺寸过大 B．避免加工困难 C．避免发生根切 D．避免强度不足
4．在两轴的交错角Σ＝90°的蜗杆传动中，蜗杆与蜗轮的螺旋线旋向要B。
A、相反 B、相同
5．与其它机构相比,凸轮机构的最大优点是A。
A、容易使从动件得到各种预期的运动规律 B、传动功率大、效率高
C、制造方便，容易获得较高的精度 D、从动件的行程可较大
6．在由若干机器串联构成的机组中,若这些机器的效率均不相同，其中最高效率和最低效率分别为ηmax和ηmin，则机组的总效率η必有如下关系:A。
A、η＜ηmin B、η＞ηmaxC、ηmin≤η≤ηmax D、ηmin＜η＜ηmax.
7．宽径比B/D≥0.2的刚性转子要在B校正面内进行动平衡校正。
A、单个 B、二个 C、三个
8．曲柄滑块机构利用D可演化为偏心轮机构.
A、机架变换 B、改变构件相对长度 C、移动副取代回转副 D、扩大回转副
9．渐开线齿轮的齿顶圆压力角αaC分度圆压力角α。
A、小于 B、等于 C、大于 D、不能确定其大小
10．凸轮机构中最大压力角αmax、临界压力角αc 、许用压力角［α]三者之间的关系为C.
A、αmax≤αc ＜ ［α］B、［α］＜αc≤αmax
C、αmax≤［α］ ＜αcD、αc≤[α］≤αmax
11、凸轮机构的滚子半径如等于外凸 理论廓线的曲率半径,则工作廓线A。
A、出现尖点B、出现交叉    C、正常
12、圆锥齿轮的标准模数和标准压力角在B上.
A、大端面B、法面 C、中间平面 E、小端面
13、标准齿轮限制最少齿数的原因是C。
A．避免尺寸过大 B．避免加工困难 C．避免发生根切 D．避免强度不足
14、在两轴的交错角Σ＝90°的蜗杆传动中，蜗杆与蜗轮的螺旋线旋向要B.
A、相反 B、相同
15、与其它机构相比,凸轮机构的最大优点是A。
A、容易使从动件得到各种预期的运动规律 B、传动功率大、效率高
C、制造方便，容易获得较高的精度 D、从动件的行程可较大
16、在由若干机器并联构成的机组中,若这些机器的效率均不相同,其中最高效率和最低效率分别为ηmax和ηmin,则机组的总效率η必有如下关系：D.
A、η＜ηmin B、η＞ηmaxC、ηmin≤η≤ηmax D、ηmin＜η＜ηmax。
17、下列机构中，为非间歇运动机构。
A、槽轮机构 B、棘轮机构 C、不完全齿轮机构 D、万向铰链机构
18、一对渐开线直齿圆柱齿轮连续传动的条件是D。
A、理论啮合线长度大于齿距 B、理论啮合线长度大于基圆齿距
C、啮合弧长度大于基圆齿距 D、实际啮合线长度大于基圆齿距
19、渐开线齿轮的齿根圆压力角αfA分度圆压力角α.
A、小于 B、等于 C、大于 D、不能确定其大小
六、图示四杆机构中，LAB=20mm，LBC=60mm，e=10mm,试确定：
1)此机构有无急回运动？若有，试以作图法确定极位夹角θ,并求行程速比系数K； 2)AB为原动件时，标出此机构的最小传动角γmin和最大压力角αmin。

七、如图所示轮系中各轮的齿数为：Z1＝Z3‘＝35， Z3＝Z5＝97。求轮2、轮4的齿数Z2、Z4及传动比i1H 。
八、某机组在稳定运转时,一个运动循环对应于等效构件旋转一周。已知等效阻力矩Mr在一个工作循环中的变化规律如图所示,等效驱动力矩Md为常数，等效构件的转速n=100r/min，要求其转速误差不超过±1%.试求安装在等效构件上飞轮的转动惯量JF(其他各构件的等效转动惯量均略去不计)。（12分)

解:
1）速度分析
选择适当的速度比例尺,作出图b的pbc2部分。
在图b的线段上截取，得d点.则
在图b中作△bde∽△BDE,得e点。则
c2
b
e

d
c3
p
b)

2）加速度分析
选择适当的速度比例尺，作出图c的 部分.
在图c的 线段上截取，得 点.则
在图c中作 ，得 点。则
k’
C3’
P’
C2’
e’
b’
n2’
d’

GDOU-B-11-302

班级： 姓名： 学号： 试题共 6 页 加白纸1张
密 封 线
广东海洋大学2009--2010学年第二学期
《 机械原理 》课程试题
课程号：

考试
□
A卷

闭卷
□
考查

B卷
□
开卷
题 号
一
二
三
四
五
六
七

总分
阅卷教师
各题分数
15
20
14
10
16
12
13

100

实得分数

一、单项选择题（1。5分×10题＝15分）
1．滚子从动件凸轮机构的滚子半径应B凸轮理论廓线外凸部分的最小曲率半径.
A、大于  B、小于    C、等于
2．斜齿圆柱齿轮的标准模数和标准压力角在B上。
A、端面B、法面C、中间平面
3．在减速蜗杆传动中,用C来计算传动比是错误的.
A、B、C、
4．在下列叙述
