创长城杯培训教材
（电气工程）

前 言
《建筑长城杯工程质量评审标准》是开创优质工程和长城杯以来，第一部规范性成文的质量评审标准。其公布实施，对规范评审工作行为，提高评审标准的透明度，促进施工企业加强质量管理工作，全面提高建筑工程整体质量水平，规定了竣工工程各专业在管理上、专业施工安装质量上和工程资料上应达到的质量标准，以及长城杯工程的评价方法。为了便于各项目部专业管理人员和操作人员正确理解条文的实质内容、具体要求，增加对条文要求的适用性和可操作性的认识，明确在初评检查时有关项目的重点内容质量标准和宏观、微观工程质量应做到的效果，使推荐的长城杯工程具有统一性和透明度，结合现行规范、规程、标准及培训记录，特编制此学习记录。

目 录
一、相关知识
（一）适用范围及申报条件
（二）长城杯工程的五项评审内容
（三）评价方法
（四）不能评为长城杯工程的几种情况：
（五）长城杯检查电气工程重点检查的部位
（六）初评时，受检单位的准备工作
二、施工中存在的问题及注意事项
（一）建筑电气

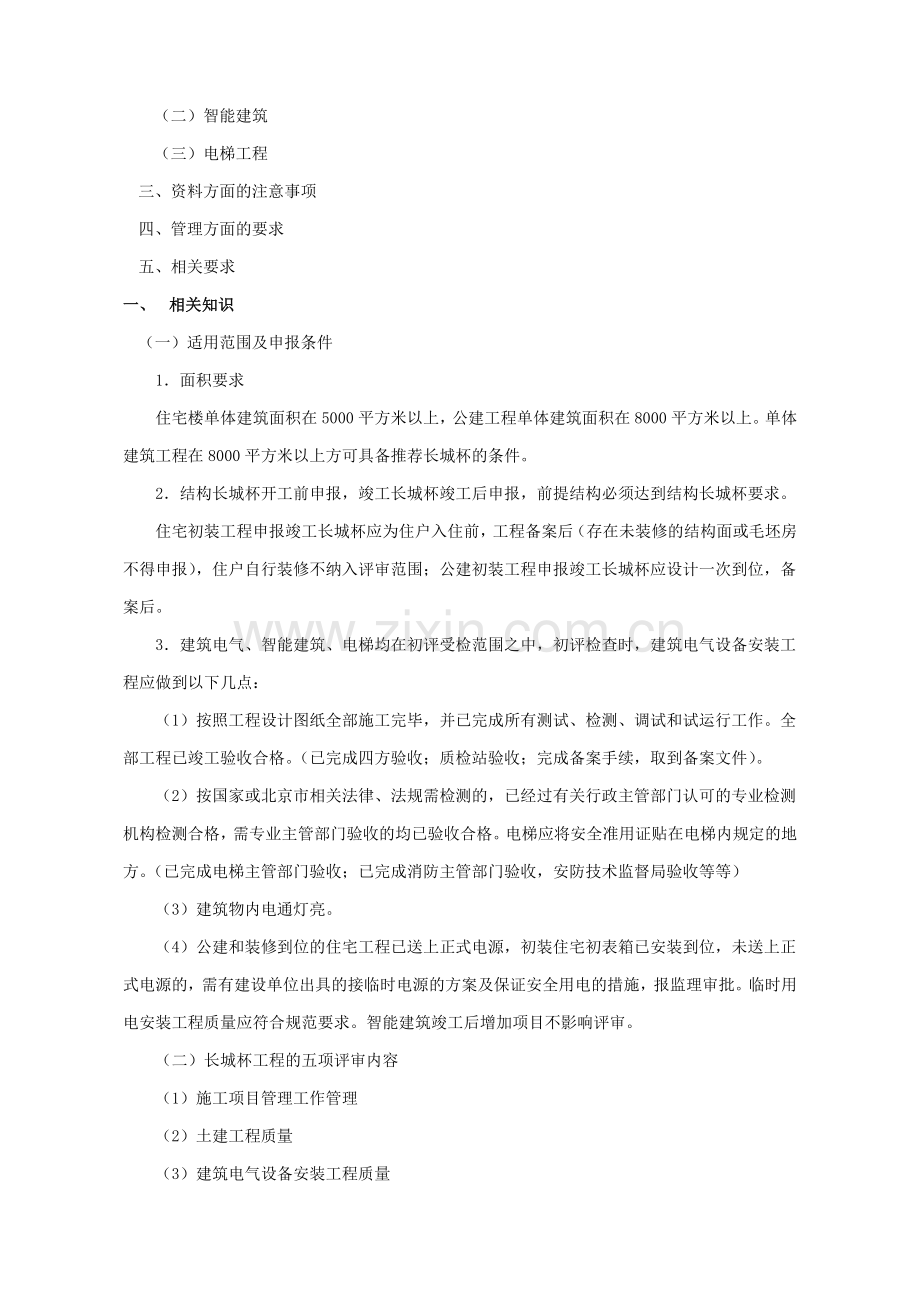

（二）智能建筑
（三）电梯工程
三、资料方面的注意事项
四、管理方面的要求
五、相关要求
一、 相关知识
（一）适用范围及申报条件
1．面积要求
住宅楼单体建筑面积在5000平方米以上，公建工程单体建筑面积在8000平方米以上。单体建筑工程在8000平方米以上方可具备推荐长城杯的条件。
2．结构长城杯开工前申报，竣工长城杯竣工后申报，前提结构必须达到结构长城杯要求。
住宅初装工程申报竣工长城杯应为住户入住前，工程备案后（存在未装修的结构面或毛坯房不得申报），住户自行装修不纳入评审范围；公建初装工程申报竣工长城杯应设计一次到位，备案后。
3．建筑电气、智能建筑、电梯均在初评受检范围之中，初评检查时，建筑电气设备安装工程应做到以下几点：
（1）按照工程设计图纸全部施工完毕，并已完成所有测试、检测、调试和试运行工作。全部工程已竣工验收合格。（已完成四方验收；质检站验收；完成备案手续，取到备案文件）。
（2）按国家或北京市相关法律、法规需检测的，已经过有关行政主管部门认可的专业检测机构检测合格，需专业主管部门验收的均已验收合格。电梯应将安全准用证贴在电梯内规定的地方。（已完成电梯主管部门验收；已完成消防主管部门验收，安防技术监督局验收等等）
（3）建筑物内电通灯亮。
（4）公建和装修到位的住宅工程已送上正式电源，初装住宅初表箱已安装到位，未送上正式电源的，需有建设单位出具的接临时电源的方案及保证安全用电的措施，报监理审批。临时用电安装工程质量应符合规范要求。智能建筑竣工后增加项目不影响评审。
（二）长城杯工程的五项评审内容
（1）施工项目管理工作管理
（2）土建工程质量
（3）建筑电气设备安装工程质量
（4）建筑设备安装工程质量
（5）工程资料及其管理工作质量
（三）评价方法
1．质量评价等级：“精”、“良”、“一般”。其中
“精” ——初评推荐金质长城杯工程评价等级；
“良” ——初评推荐银质长城杯工程评价等级；
“一般”——不具备推荐金、银质长城杯工程条件者。
2．子项评价方法：
“精”：抽查内容，均符合其质量评审标准者；
“良”：抽查内容，基本符合其质量评审标准者，且不得低于规范要求的项目；
“一般”：为不符合“精”、“良”评价条件者。
3．项目评价方法
“精”：其子项评价为“精”者占该项目子项总数80％及其以上，且其余子项应均评价为良者；
“良”：其子项评价为“精”或“良”者占该项目子项总数90％及其以上，且其余子项评价为一般，且无不合格子项者；
“一般”：为不符合“精”、“良”评价条件者，且无不合格子项。
先评价项目子项的“精”、“良”、“一般”；再评价项目的综合评价等级；最后，按照五个项目评价等级进行综合评价被评工程的“精”、“良”、“一般”评价等级，作为推荐金、银质长城杯工程的依据。
长城杯金奖的条件：以上五个方面必须4精1良（土建必须精）
长城杯银奖的条件：以上五个方面必须1精4良以上（土建必须精）
（四）不能评为长城杯工程的几种情况：
1．质量等级一般的工程；
2．使用淘汰产品的工程；
3．违反强制性条纹的工程；（影响人身、设备安全，影响环境）
4．存在不能整改的质量问题；
5．存在安全隐患；
6．整体电气工程质量粗糙；
7．污染严重，观感差；
8．缺少质量保证资料；
9．管理很差。
一句话，建筑电气设备安装工程长城杯初评检查重点是使用功能和安全性能。防雷击、防触电、防火的各项工程是抽查的重点，凡是违反工程建设强制性条文的或存在以上严重隐患的工程不能评为长城杯工程。除检查现场的工程质量，还要对电气工程的工程管理和工程资料进行抽查并进行评定。
（五）长城杯检查电气工程重点检查的部位
1．屋面防雷；
2．屋面等电位、屋顶金属构件
3．顶层竖井、电梯间、水箱间、管道井；
4．抽查层箱、表箱、户箱、开关、插座、灯具、吊顶
5．风机房、泵房、柴油机房、锅炉房
6．π接室、配电室、设备间、消防控制室、弱电机房
7．特殊装修的房间、有木饰墙的房间
（六）初评时，受检单位的准备工作：
1．除与土建共同抽查的房间和通向屋面的钥匙外，还要提前准备好电梯机房、水箱间、强弱电竖井、变配电室、水泵房、通风机房、空调机房、发电机房、锅炉房、中控室及其他强弱电设备房间的钥匙。
2．配1～2名电工，带电工工具、手电、梯子协助检查。
3．配电箱柜及弱电控制箱柜的钥匙。
4．电气施工技术资料（含分包单位的资料）、竣工图纸，并带到现场。
二、 施工中存在的问题及注意事项
（一）建筑电气设备安装工程，线路和电气设备的接地（PE）和接零（PEN）保护。
中性点（N）和保护线（PE），是两种作用的接地导体。PEN是保护线PE与中性线N两者的组合。具体采用系统接地保护的型式由设计决定。
按《建筑物防雷设计规范》P37页第6.4.1条规定：当电源采用TN系统时，从建筑物内总配电盘（箱）开始引出的配电线路和分支线路必须采用TN-S系统。
电气设备的接地（PE）保护是保证用电人员和电气设备安全的重要措施，施工中一定要认真做好。施工强制性条款有16条，其中和接地(PE)保护有关的条款有10条。
1．系统接地的几种常见型式
（1）TN-S系统的整个中性线（N）和保护线（PE）是分开的（分开后则不允许再将两者合一），电气装置可接近裸露导体都接到保护线上，因此，此系统应采用接地（PE）保护，也叫接地保护。采用TN-S系统时，从变压器引出的中性线接地采用电缆敷设至变压器室接地端子板，PE干线从接地端子板引出。配电柜PE端子排用25mm2铜导线与总接地排（总等电位端子板）联结。
（2）TN-C系统的整个系统的中性线（N）与保护线(PE)是合一的，电气装置的可接近裸露导体都接在（PEN）线上。因此，此系统应采用接零（PEN）保护，也叫接零保护。采用TN-C系统时，变压器引出的中性线为PEN线，变压器的中性线接地采用电缆接至变压器室接地端子板。
（3）TN-C-S系统：中性导体和保护导体一部分是合一的，一部分是分开的，自然分开点之后不再合一。采用从系统变压器的中性线接地采用电缆与变压器室接地端子板连接，变压器引出的中性线为PEN线，在第一面低压电源柜（或派接柜）分成PE线和N线，以后PE线和N线不可再合一。在第一面电源柜对PEN线做重复接零。配电柜PE排用不小于25mm2的铜导线与总接地排（总等电位端子板）联结。
按《住宅设计规范》规定，住宅供电系统的设计，应采用TT、TN-C-S或TN-S接地方式，并进行总等电位联结。
2．接地短路保护
（1）接地的分类
1）工作接地：利用大地作导体接地，在正常情况下有电流通过。主要指变压器中性点接地。
2）保护接地：保证用电人员和电气设备安全的重要措施。
3）防雷接地：为引导雷电流而设置的接地。
4）防静电接地：使静电电流流入大地的接地。一般采用屏蔽方式来防静电磁感应，当屏蔽层两端做等电位联结时，可防磁场强度变化所感应的电压，起到防静电接地的作用。
一般图纸采用综合接地，接地电阻最小值小于1欧姆或0.5欧姆。
规范要求：设计有电子信息设备的工程接地必须采用综合接地系统。
（1）保护接地的作用：主要是防止接地故障间接触电。
（2）防止间接触电的方法
1）接地或接零
2）等电位联结降低接触电压
3）装漏电保护器
4）SPD浪涌保护器
5）当设计无要求时，低压成套配电柜、控制柜，电力、照明配电箱内PE线最小截面参考表
保护导体的截面积
相线的截面积（mm2）
保护导体的截面积（mm2）
S≤16
S
16＜S≤35
16
35＜S≤400
S/2
400＜S≤800
200
S＞800
S/4
（1） 线缆的金属导管、套管、线槽、电缆桥架，插接母线的金属外壳，金属电缆支架必须可靠接地（PE）。
（2） 焊接钢管的连接处应焊跨接地线，跨接地线的截面和长度见小表
焊接钢管连接处焊跨接地线的截面和长度
DN（mm）
跨接线(mm)
钢管
圆钢
扁钢
焊接长度(mm)
≤25
φ6

40双面焊
32
φ8

50双面焊
40～50
φ10

60双面焊
＞70

25×4

导线的金属导管在导管连接处及管、盒连接处按规范要求连成一体后，在配电箱、柜处应将导管用PE线和配电箱、柜内的PE排连接。暗管过伸缩沉降缝处须用多股软铜线跨接并预留余量。薄壁管及其附件组成的电线管路，当管与管、管与盒（箱）连接符合相应的行业标准规定时，连接处可不设跨接地线。管路外壳两端应可靠接地。
（3） 镀锌金属线槽间、电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓；非镀锌线槽、电缆桥架间连接板的两端跨接铜芯接地线，最小允许截面积不小于4mm2，建筑物有防雷设施的最小允许截面积不小于6mm2。金属线槽、电缆桥架全长至少2点与接地（PE）干线相连接。
金属线槽、电缆桥架敷设时宜靠近安装接地干线，将每一节线槽或桥架与接地干线相连，此时可不考虑金属线槽、电缆桥架连接板两边的导电情况。地面线槽的强电回路宜加装漏电保护。
（4） 配电箱柜的金属外壳、二层板、电器支架、装有电器的门、带金属把手的操作手柄应接地可靠，跨门地线应用裸编制铜线套透明塑料套管。
（5） 低于2.4米的灯具可接近裸露导体必须接地（PE）可靠。并应有专用接地螺栓，且有标识。
（6） 接地干线盒接地支线：接地干线的连接应具有不可拆卸性。接地支线不可串接。
3．有关防雷方面的介绍
（1） 防雷等级
1) 一级防雷：屋顶避雷网格装设不大于10m×10m，引下线间距不应大于18m。
2) 二级防雷：屋顶避雷网格装设不大于15m×15m，引下线间距不应大于20m。
3) 三级防雷：屋顶避雷网格装设不大于20m×20m，引下线间距不应大于25m。
（2） 防雷措施
1) 直击雷（侧击雷）：避雷（针）网＋引下线＋接地装置
2) 雷电波侵入：总等电位联结＋SPD浪涌保护器
3) 雷电感应：等电位联结
4) 雷电反击：等电位联结
（3） 等电位联结
1） 在需要防雷的空间内，防止发生生命危险的最重要措施是采用等电位联结。装有防雷装置的建筑物，在防雷装置与其他设施和建筑物内人员无法隔离的情况下，应采用等电位联结。
2） 将建筑物屋面上的各种金属物体及进出建筑物屋面的各种金属管线，联成一体，并与避雷网联结可靠。
3） 按设计要求设均压环。一类防雷建筑物30米以上，二类防雷建筑物45米以上，三类建筑物60米以上设均压环。环间垂直距离不应大于12米，建筑物的金属结构、金属设备及竖直敷设的金属管道均应连到引下线或均压环上。
4） 在电源进线处设总等电位端子，进出楼房的金属管道在进户处与总等电位端子联结，防止户外雷电波侵入。
强制性条文：只要有防雷要求的工程，必须做总等电位联结。
竖向管道首端、末端必须与等电位联结，中间与均压环联结。
进户管等电位联结必须做在室内，且便于检查。
穿越不同防雷区域的设备应做等电位联结。
（4）关于防雷方面施工中存在的一些问题
1) 钢管做避雷网
i. 当接闪器用的钢管壁厚不得小于2.5mm,即大于等于2.5mm。
ii. 避雷网转角不小于90度。钢管做接闪器拐弯时要做成圆弧形，防止尖端放电。
iii. 引下线必须与水平钢管直接焊接，或与钢管支架连，但支架必须与钢管满焊不能点焊。
iv. 当接闪器的镀锌扁钢壁厚大于等于4mm，一般推荐圆钢不推荐扁钢。
v. 设计圆钢做接闪器，施工中用圆钢做接闪器时必须办理洽商，并注明与引下线联结方法。
vi. 引下线利用结构钢筋：绑扎、直螺纹连接均不用焊接。从引下线钢筋引出支线时，土建不允许焊接时可采用夹卡器。
2) 屋面上的电气设备必须在防雷保护范围内。
i. 景观照明灯、屋顶风机低于避雷网，应在照明灯具旁边加避雷针。
ii. 外檐雨罩施工中必须与避雷网连接，且应有隐检记录。
iii. 建筑物外檐有艺术装修时，避雷网可以做成暗的，屋顶水箱间应做成明的。
iv. 避雷网应做成环状，可以一部分明的，可以一部分暗的，但应有隐检记录。
v. 屋顶电气设备配管要用金属钢管，金属钢管与避雷网可靠焊接。
3) 保护接地方面存在问题
i. 接地有遗漏
风机出线管一端应与风机外壳连接，一端与配电箱柜接地排连接。
ii. 接地点松脱
弹簧垫、平光垫齐全，无弹簧垫时用锁紧螺母。
iii. 接地线截面选择不当
有机械保护时不小于2.5mm2，无机械保护时不小于4mm2。
配电箱柜跨门线不应采用裸线，防止夹断，造成短路。
电机外壳接地应采用多股软线，不要用独股线。
iv. 接地干线应不可拆卸。
4) 配电箱安装
i. 暗箱、暗盒
箱门上有电气元件，箱门做接地保护，管与箱体做可靠连接。
ii. 暗管暗盒明箱
暗接线盒内应焊接地螺丝，暗盒与管可靠焊接，配电箱内接地排分别与暗盒中接地螺栓、箱体、导管进可靠连接。
iii. 明箱、明管
支架做接地连接，管焊接地螺栓压接地线与PE排连接。成排管接地线不断头将各管连接成一体。
iv. PE干线连接方式：T接、熔接、穿刺线夹，主要避免一根PE线断开后，影响其他线路。
5) 配电室接地干线
i. 室内明敷设PE接地干线，连接处应焊接，搭接长度不小于宽度的两倍，双面焊接，水平与垂直接地线连接时应尽量采用煨立弯，煨斜弯不美观。
ii. 母线上预留连接点数量的确定。
一般母线在每一边至少留有两个带蝶形螺栓的接地端子。
iii. 母排上预留连接点压接出线时，不能压在母排与母排连接螺栓上，应压在专用螺栓上。
iv. 竖井、配电室、电梯井道40×4接地干线连接应采用焊接连接，接地干线穿墙、顶板、基础时应预留保护套管，保护管地线连接可靠，并做防火封堵。也可利用桥架预留孔洞。
6) 外装饰的干挂石材的金属结构及，幕墙的金属结构应做防雷接地
i. 所有金属框架应互相连接，形成导电通路。
ii. 连接材料的材质、截面尺寸、连接长度、连接方法必须符合设计要求。
iii. 连接接触面应紧密可靠，不松动。
iv. 幕墙金属框架和主体结构的防雷装置的连接应紧密可靠，应采用焊接或机械连接，形成导电通路。不同材质连接时，应防止电化学反应。连接点水平间距不应大于防雷引下线的间距。垂直间距不应大于均压环的间距。
v. 女儿墙压顶罩板宜与女儿墙部位的幕墙构架连接，女儿墙部位的幕墙构架与防雷装置的连接点宜明露。
vi. 除埋设在混凝土中的焊接接头外，其他均应有防腐措施。
vii. 存在问题
a．防雷接地技术交底不清。
b．缺少玻璃幕墙接地隐检。
c．幕墙金属体应连成一体。
d．不同铝合金间的连接。
l 铜与铜——干燥的室内不搪锡，室外、高温及潮湿的室内搪锡；
l 铝与铝——直接连接，不需处理；
l 钢与钢——搪锡与镀锌
l 铜与铝——干燥的室内，铜导体搭接面搪锡，在潮湿场所、铜导体搭接面搪锡，且采用铜铝过度板与铝导体连接。
l 钢与铜，钢与铝——钢搭接面搪锡。
7) 燃气锅炉的燃气放散管的管顶或其他附近应设避雷针，其针尖高出管顶不应小于3米。气体和液体燃料管道应有静电接地装置，当为金属管道时，可与综合接地相连，不另设静电接地装置。
燃气管的等电位联结：做至绝缘段的附近，办理交接手续，由燃气公司负责完成。
（二）变配电室相关要求
1. 变配电室对土建的要求
1） 不能设在卫生间、盥洗间下方；
2） 假定直接与室外连接时，不能有雨雪；
3） 顶板严禁抹灰，可以刮腻子，保温；
4） 门窗一定要有钢板网，防止小动物进入；
5） 门窗一定要防火，门要向外开，高压侧向低压侧开，或两边都能开的弹簧门；
6） 只有地下一层或配电室设在地下一层，有电缆沟的，一定要设集水坑，排水设施；
7） 不能用易燃材料装修配电室，如木踢脚；
8） 配电室设排水沟时应设防小动物进入的栏栅，挡鼠台；
9） 变配电室的尺寸一定要满足设备要求，间距；
10） 有防水进入措施，抬高室内地面或门口设挡水台；
11） 注意梁的高度，是否影响电气设备。
2. 变配电室对电气的要求
1） 配电柜前后据墙距后离有开关时不小于1米，无开关时不小于0.8米，距侧墙距离不小于0.8米。双排柜时，柜间间距不小于2.3米。成排配电柜长度大于6米时，必须有两个出口。
2） 配电柜的上方不能安装灯具。
3） 有裸母线时，裸母线上方1米范围内不能安装灯具。
4） 配电室设一圈40×4镀锌扁钢接地干线，上刷10～100mm黄绿相间色标，接地干线可敷设在设备夹层，但必须有两点引入配电室，穿楼板预留保护套管。
5） 总等电位联结项目
l 结构钢筋
l 接地装置
l 进入楼金属管道（上水、污水管、燃气管）
l 风管
l 电源进线管（强弱电）
l PE排
（三）浴室、游泳池、喷泉
1. 澡盆内为0区
澡盆向上2.25米为1区、澡盆外0.6米范围内为2区、澡盆外0.6米范围外2.4米以内为3区
淋浴点为0区，范围内为1区，喷头范围外0.6米内为2区、2区外2.4米外为3区
浴室、淋浴室0、1区不允许装插座；0、1、2区严禁装跳板开关，1、2区可安装拉线开关，2区装插座必须装设漏电保护器。0区严禁装设灯具，1区可装12V低压灯。
2. 游泳池
游泳池内为0区，游泳池以外2米。，高2.5米以内为1区，1区以外1.5米以内为2区。
0区只允许装低于12V的电气。灯要做等电位联结。配管必须用绝缘管，做密封处理。
0、1区不允许设插座。2区可装设插座，但必须装设漏电保护器。
3. 浴室、游泳池均需做等电位联结，浴室设LEB端子箱，位置一般设在洗手盆旁边。浴室三眼插座中PE线要与LEB联结。浴室无三眼插座时，不要将配电箱PE线引来。游泳池地板做连接，爬梯均做等电位联结。卫生间等电位联结肥皂盒、毛巾杆可不做等电位联结。
4. 进出卫生间的金属管道、暖气片供回水金属管、散热器片均做局部等电位联结。确保出现故障时电压低于50V，保护人身安全。
（四）施工中常见的问题
1. 配电柜施工中应当注意的问题
1） 配电柜的进场检验
a．3C认证
b.镀锌支架间螺丝连接即可，烤漆支架两侧加抓垫
c．母排安装应横平竖直，有色标、无开口鼻子、开关平直、牢固，配线整齐，无触电危险；门的高度，柜间间隙小于2mm，槽钢基础，室外潮湿场所应做混凝土基础，200mm高，槽钢基础应作预检记录、交接检记录，线槽进配电箱柜应从上、下进，严禁从侧面进线。
配电柜内分回路绑扎，每个开关的回路应单独绑扎，线槽内的配电（线）也应分回路绑扎，适当固定。开关标识，设标识框。线路留有余量。配电柜内线路不要打圈。开关相间应有隔弧板。
2）低压配电装置的外壳防护等级
两种防护等级：①防固体 ②防液体
IP … … … …
后附加数字
第二位数字（表示防液体）
第一位数字（表示防固体）
前附加字母 W—气候防护式 R—管道通风式
标志
只有一种防护，另一种用X表示。
防固体 防液体
0 无等级 0 无等级
1 防大于等于50mm 1 防滴
2 防大于等于12mm 2 上成15度防滴
3 防大于等于2.5mm 3 上成60度防滴
4 防大于等于1mm 4 任何方向防
5 防尘 5 任何防喷水
6 防尘密 6 防海浪强喷水
7 防水规定时间内
8 防潜水任何时间 密闭性最好
一般电气防护等级为IP-R-2-X
2．线槽的敷设
1） 订货前要做大样图。层高、布置图
2） 技术交底应有针对性，不能单抄规范、工艺标准。
3） 连接板不能做在墙、板处。盖板连接处距楼板300～500mm，方便线槽内封堵。支架不垂直，螺栓从里向外穿，圆头螺栓，线槽内扁钢与支架固定，线槽与支架的固定、线槽不受污染、线槽内导线分回路绑扎，拐弯处，线槽长度超过30米加伸缩节、水平垂直均加。
4） 防火封堵
要求严密，不但火过不去，烟也过不去。
《高层民用建筑设计防火规范》GB50045-95 P17页5.3.3规定：建筑高层不超过100m的高层建筑，其电缆井、管道井应每隔2～3层在楼板处用相当于楼板耐火极限的不燃烧体作防火分隔；建筑高度超过100m的高层建筑，应在每层楼板处用相当于楼板耐火极限的不燃烧体作防火分隔。
电缆井、管道井与房间、走道等相连通的孔洞，其空隙应采用不燃烧材料填塞密实。
按防火分区进行封堵，不同防火分区进行封堵，一般每层为一个防火分区。
线槽的封堵要求：普通线槽每层封堵，防火线槽2～3层封堵一次，封堵厚度250mm，达不到要求时加防火板。防火板厚度不小于5mm，刷防火涂料，防火板不用做。
线槽穿两个不同的防火分区时，线槽距墙1米内两侧刷防火涂料，竖井不用做。
5） 线槽接地连接截面铜芯线不小于6mm2.
3．灯具安装
1) 低于2.4米灯具金属外壳做接地连接。专用接地螺栓，不能压在压线螺栓上。
2) 灯具的安装高度：室外壁灯敞开式不低于2.5米；室内壁灯敞开式不低于2米。
3) 花灯吊钩的圆钢直径不应小于灯具挂销直径，且不应小于6mm，大型花灯的固定和悬吊装置，应按灯具重量的2倍做过载试验。
4) 吊顶内金属软管脱落现象。金属软管不能托放在灯具上，应吊起来，距灯15cm，盒15cm固定一次。
强制性条文：吊顶内不允许明漏导线。
5) 吸顶灯
导线在灯内有烤糊现象。（灯线）
GB50098-98防火规范P27页8.3.3条规定：卤钨灯和超过100W的白炽灯泡的吸顶灯、槽灯、嵌入式灯的引入线应采用保护措施，采用黄腊管、瓷管、石棉等不然材料作隔热处理。
6) 草坪灯、庭院灯
接地要求：PE线不断头
4．配管
1）吊顶内配管不可拆除吊顶，不包括500×500分隔吊顶，指整块石膏板。吸顶灯、筒灯应考虑好接线盒的位置，距灯不大于300mm，便于检修，设检查孔。
2）水泵电动机电源配管的长度应在埋管前考虑周到，尽量减少接管，并在管口应预先套丝。
5．开关、插座安装
1）规格、型号应符合设计和规范要求。厨房、卫生间应安装防溅插座，潮湿场所及室外应采用密封型带保护接地的保护型插座，燃气锅炉房等有易燃易爆气体或液体的场所应用防爆型安全插座。洗衣机应选用带开关插座。
2）PE线在插座间不串联连接。成排开关间距2cm，并列高差不大于0.5mm，垂直度不大于0.5mm，同一室内高差不大于5mm，全楼一致，强弱电插座应选用同一系列产品。
3）除壁挂空调插座外，电源插座不宜安装在暖气管的上部。电源插座与暖气管距离不小于300mm,与燃气管距离不小于300mm,插座在卫生间安装时，应在淋浴、喷头水流之外，离浴盆水平距离不小于500mm，强电、弱电插座间距不小于500mm，不应将排气扇插座倒装在顶棚上。
4）开关的通断位置应一致。易燃材料上安装的开关、插座需作防火处理。
5）厨房、卫生间的开关应安装在门外开放侧的墙上。
6）高层住宅的公共部位除电梯厅和应急照明外，均应采用节能自熄开关。
6．浪泳保护器
1) 浪泳保护器的分类：
开关型：雷电波来了以后直接接地。
限压型：雷电波来了以后，将其电压限制在一定范围内。
2) 设置位置：电话机房、进线处，一般安装于负荷的最前端。电源入口SPD选开关型。计算机房电源箱内SPD选限压型。
3) 导线截面积的选择
SPD 最小截面积相线 PE线
第一级 开关型或限压型 16 25
第二级 限压型 10 16
第三级 限压型 6 10
第四级 限压型 4 6
（五）电梯
1．验收部门：
以前为劳动局进行验收，现在改为技术监督局负责验收，主要查安全设施。
2．生产、安装、维护要求有相应资质。
3．安全设施：机械手段（安全）、电气手段
4．长城杯电梯抽查的几个方面：
（1）乘坐查平稳性。
（2）机房电气装置的安装。电源柜、灯具、线槽，一般电梯控制柜不查，认可专业单位的检验。
（3）资料：全套资料、隐蔽检查、调试记录。
（4）消防验收的相关要求：门上必须设防火门，自动关闭；消防电梯采用双路电源，末端自动切换，两路电源不能走同一趟线槽，走时应加防火隔板。井道底设有积水坑，容量不大于2m3，排水量不小于2m3,效消电梯内装饰无易燃材料进行装修。
5．电梯机房长城杯验长城杯需总包配合：
（1）整机的合格式
（2）四个主要部件的形式试验证书复印件：门锁装置、限速器、安全 、缓冲器（此四项现场不允许调整）
（3）验收资料
（4）施工资料
6．电梯资料存在问题：
（1）导轨缺少等电位隐检记录
（2）接地电阻遥测记录（可以用总包单位、但最好复核一下）
（3）绝缘电阻测试记录（N-PE线出现0阻值，不合格）
（4）PE线出现1.5mm2，穿管不小于2.5mm2，明敷设不小于4mm2.
（六）火灾自动报警系统
1．相关要求
（1） 强制性条文：
1) 消防电源：单独的供电回路，从变配电室配电柜直接供至消防设备（不供其他设备），末端自动互投，此回路可供消防设备间连接，但不能供普通设备。
2) 消防电梯电源必须单独供电回路。
3) 消防电源要设明显的标志。
（2） 消防设备
消防电梯、消防水泵、喷淋泵、排烟风机、事故照明箱、火灾报警装置等
（3） 应急电源（不间断电源）
1) UPS：不间断电源，转换快、输出电压较稳定。
2) EPS：集中供电的应急电源，转换慢，输出电压没有UPS稳定。
3) 柴油发电机：工程供电要求等级高、容量大时选。
强制性条文：不间断电源输出端中性点接地，减少零点飘移，不稳定性。
EPS中性点不需要接地。
静态开关

市电 整流器 逆变器 输出
蓄电池
UPS系统原理图
平时市电供电，整流器整流后供蓄电池进行电能蓄存；火灾失电时，由蓄电池经逆变器逆变后供电。

市电 整流器 逆变器 输出
蓄电池
EPS系统原理图
（4） 导线：
1) 阻燃型：ZR 耐火等级最低，110～140℃，耐高温5～3min
2) 耐火型：NH（云母型） 耐火较阻燃型高，900℃，耐高温1h。
3) 防火线：FH 耐火等级较高900～1000℃，耐高温2h以内。
4) 紫铜套管氧化镁电缆
目前性能最好的防火电缆，内部绝缘为氧化镁，线芯为紫铜棒，250℃时长期稳定，无腐蚀，使用寿命长，一般消防电源用。
氧化镁电缆在施工中应注意：
i. 调直时只能用木槌子，橡胶槌来完成。
ii. 氧化镁电缆容易吸潮，阴天不能施工，受潮时应将端头据断，烘干时从后向前赶潮气。
iii. 固定应用铜带来完成。
iv. PE线相线的一半，一般四芯。
v. 压接接头应选用铜材质，不用铜时涮锡。
2．问题及注意事项
（1） 消防线路暗敷设保护层不小于30mm。
（2） 明配管刷防火涂料，横平竖直，接线盒也应刷，保证防火涂料厚度，不能透底，明配管应设支架。竖井明配管可以不刷防火涂料。
3．消防报警机联动系统
（1） 探测器的分类
1) 感烟探测器：
2) 感温探测器：
3) 光电探测器：
4) 可燃气体探测器：厨房
5) 复合型探测器：
6) 线型探测器：电缆桥架内
（2） 消防系统：
1) 感应机构：探测器、手动报警按钮、警报器
2) 执行机构：灭火：气体灭火、液体灭火
3) 联动机构：火灾事故照明、疏散指示、专用通讯、防排烟系统
（3） 探测器的安装位置：
离墙壁、梁边不小于0.5m，周围0.5m无遮挡物，至送风口水平距离不小于1.5米，至多孔送风顶棚孔口水平距离不小于0.5m。宽度小于3m的内走道顶棚中应居中，感温探测器的安装距离不大于10m，感烟探测器的安装距离不大于15m，端头距墙的距离不大于安装间距的一半。
（4） 喷洒头在满足使用功能的前提下，尽量与成排灯具在一条线上。
（5） 防火卷联门两侧2米以内各设一个感烟探测器、感温探测器、手动报警按钮。在有人员疏散的卷帘门，火灾时感烟探测器动作，卷联门先降距地1.8米，或下降一半，感温探测器动作时，卷帘门下降至地面。
中庭设卷帘门一般一次下降到位。手动按钮不能上锁，中庭除外。
（6） 疏散指示灯
1) 电源NH-BV，吊杆应刷防火漆，或防火涂料，不宜吊链安装。
2) 疏散指示灯不应被任何物体遮挡或遮盖。自发光指示灯不能代替指示灯，只能起到辅助作用。
3) 强弱电线路应分开敷设，弱电模块不应与强电箱装于一起，弱电线槽也应与箱体做接地连接。
4) 消防中控室内PE线不能小于BV-25铜线。
（七）综合布线系统
1．存在问题及注意事项
（1） 线路敷设、配线架安装、跳线
（2） 管不顺直，无接地，不同系统不能走同一线槽，应加隔板，管内穿线不加护口。线缆的固定，单管时，中间适当位置加固定盒。分系统绑扎，固定间距不大于1.5米，垂直方向顺直，无扭角，松紧度适当，有裕量。
（3） 接线：配线架上应有永久性标志。配线架应固定。
（二）系统组成
工作区子系统：由插座至计算机
水平子系统：楼层配线架至插座
垂直（干线）：竖井一段
综合布线系统 管理子系统：跳线
设备间子系统：配线柜
建筑群子系统：楼宇间
三、技术资料
（一）技术资料总要求：
内容上真实、可靠、齐全，整理上便于检索。树立质量终身制的观念，做好施工过程技术资料编制、管理工作。
（二）问题及要求
1． 施工组织设计
（1）大型工程施工组织设计主要应有：土建工程概况、电气工程系统概况、弱电施工详见专业施工方案、主要施工方法、进度计划、施工部署、各项管理措施
（2）审批手续齐全
（3）施组应有交底
2． 施工方案
（1） 一般工程有：施工方案，方案审批手续
（2） 普遍缺少分包单位施工方案及方案审批表；缺施工方案交底
（3） 分包施工方案应有分包工程系统介绍、质量目标及实现质量目标的措施、与土建建筑电气电梯水暖设备安装工程的配合、主要施工方法、主要材料、设备计划、设备和系统的调试、工程进度计划等
3． 技术交底
（1） 设计交底
（2） 施工组织设计交底
（3） 分项工程施工技术交底
（4） 存在问题：项目不全，签字不全，缺乏可操作性和可行性
4． 材质证明及检验记录
(1) 无详细的目录
(2) 无关的资料应剔除
(3) 检验内容过于简单
(4) 整理方法：建议同类项合并并按时间顺序排列，资质放后面。
(5) 监理报验资料不应放在施工技术文件中。
(6) 进口产品要有中文的合格证、使用说明书、3C认证
5． 隐检记录
(1) 配管强弱电应分开隐检。
(2) 弱电系统如果质量标准一样，或质量标准不一样，隐检内容填写清楚时，弱电隐检可以合并在一张记录中，但每个系统均应描述。
(3) 不同时间段的隐检应分开记录。
(4) 防雷引下线与接地装置连接的关键点一定要有隐检。
(5) 隐检的内容含糊、笼统，缺少关键点。
(6) 经常缺少等电位隐检记录。
6． 预检记录
（1） 缺项：缺电机接线、屋顶明装避雷网预检记录。
（2） 缺进户管敷设预检记录。
（3） 分包预检记录项目不全。
7． 接地电阻测试记录
(1) 应将各测试点接地电阻测试值均记录表中，与设计值比较，注明结论。
(2) 电梯、智能系统利用共用接地装置，接地电阻测试记录可以用总包单位提供的记录，但建议最好复核一次。
(3) 若设计为重复接地、等电位接地、弱电接地等共用一组接地装置时，接地电阻记录应在综合接地前打勾。
8． 绝缘电阻测试记录
(1) 存在问题
有遗漏，干线、支线
（2）注意事项
a．放电缆之前首先摇测绝缘，或放在检验记录中
b．插接母线组装之前摇测一次，组装后再摇测一次
c．成套灯具安装前进行绝缘遥测，体现在进场检验记录中
9． 照明、动力试运行
（1）公建24小时、住宅8小时，每2小时记录一次电流、电压情况；动力2小时，每小时记录一次。
（2）时间计算方法，供电后检查无误后起算，合闸后8小时内无问题。照明全负荷试运行的目的，检验三相平衡，如相差悬殊，应找设计进行调整。
（3）精装的设计应经过原设计的审核同意。
（4）对试运行记录进行分析。
（5）动力试运行记录应使用电气专业记录表格，不应使用设备专业表格。
（6）三相电流（动力）不应有太大差别。
（7）有些设备无法做空载试运行，应编制负荷试运行方案。
（8）空载2h试运行，先点动，进行转向核对，无误后起算试运行时间。
（9）潜水泵试运行如实记录，有可能不够2h时，多试运行几次。
10． 资料的整理
（1） 应有总目录，总目录包括分包资料、总目录应有页次、页码
（2） 应有卷目录、卷目录应有页码
（3） 应有分目录、分目录应有页码
11． 分包资料的相关要求同强电
四、管理方面
项目管理工作质量，不仅要考核自身承包工程项目管理、劳务层的管理，还要加强对分包单位的管理
