人防工程重点要点.doc

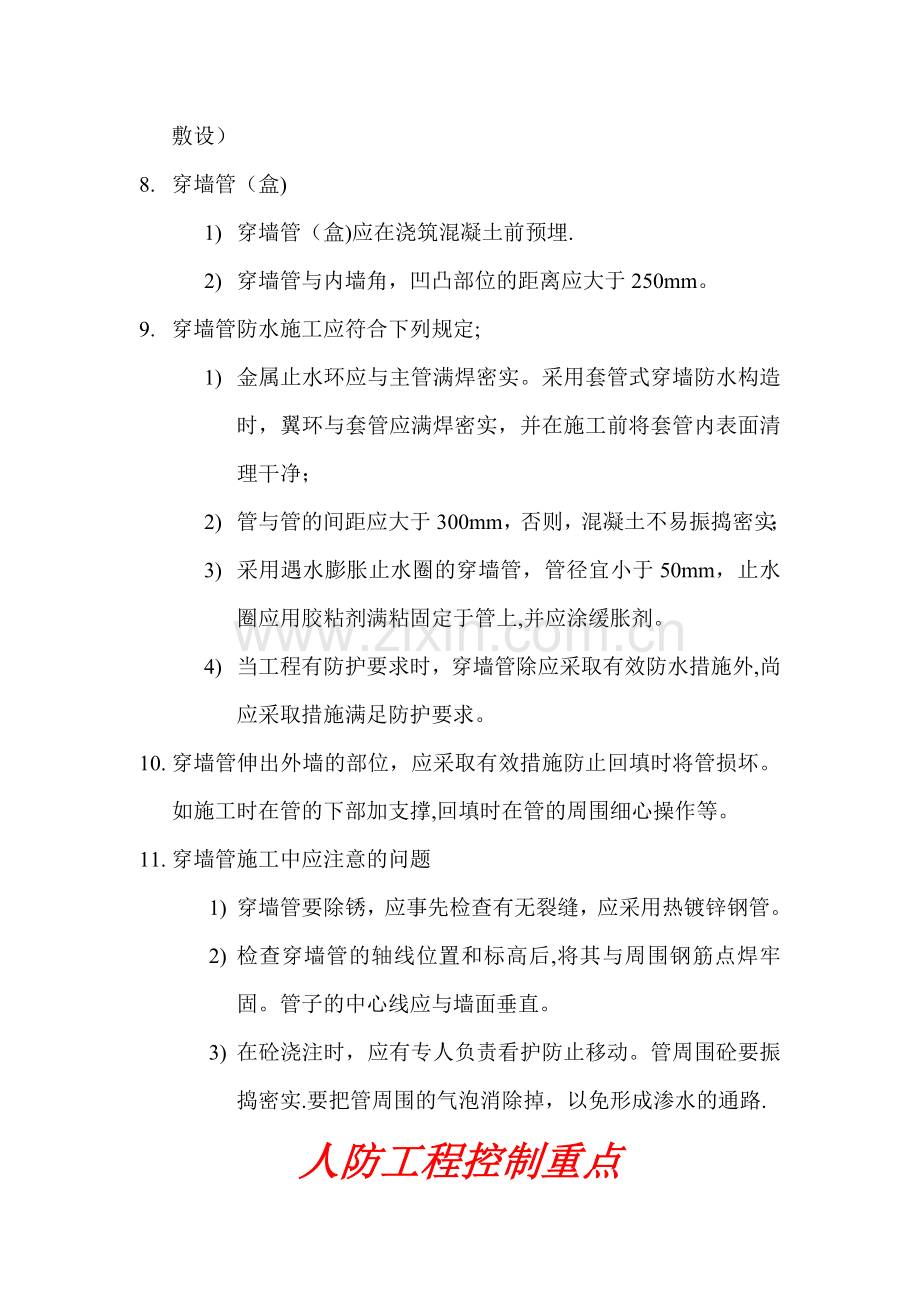

人防监理控制措施1. 与人防地下室无关的管道不宜穿越人防工程围护结构,上部建筑的生活污水管，雨水管，燃气管不得进入防空地下室;穿越防空地下室顶板，临空墙和门框墙的管道，其公称直径不宜大于150mm,凡进入防空地下室的管道及其穿越人防围护结构,均应采取防护密闭措施。2. 发电机房应设有能够通至室外地面的发电机组运输出入口。柴油电站与防空地下室之间有连通道时，为保证滤毒通风时操作人员的出入安全和工程安全，应设防毒通道，简易洗消设施和超压排风设施。柴油电站的贮油间的要求1) 贮油间宜与发电机房分开布置2) 贮油间应设置向外开启的防火门，其地面应低于与其相连接的房间或走道地面150200mm或设门槛.3) 严禁柴油机排烟管,通风管，电线，电缆等穿过贮油间。3. 发电机总容量不大于120KW时宜设置移动电站。4. 密闭穿墙管要设置密闭翼环（应在管上焊厚3mm高30-50mm钢板翼环）钢管厚也要3mm厚5. 主要出入口处防护密闭门外侧要设置防爆呼唤按钮。6. 各种动力配电箱,照明箱，控制箱在临空墙，防护密闭隔墙，密闭隔墙上应挂墙明装。7. 电缆桥架不应直接穿过防护密闭隔墙，密闭隔墙,临空墙(应为穿管敷设）8. 穿墙管（盒)1) 穿墙管（盒)应在浇筑混凝土前预埋.2) 穿墙管与内墙角，凹凸部位的距离应大于250mm。9. 穿墙管防水施工应符合下列规定;1) 金属止水环应与主管满焊密实。采用套管式穿墙防水构造时，翼环与套管应满焊密实，并在施工前将套管内表面清理干净；2) 管与管的间距应大于300mm，否则，混凝土不易振捣密实；3) 采用遇水膨胀止水圈的穿墙管，管径宜小于50mm，止水圈应用胶粘剂满粘固定于管上,并应涂缓胀剂。4) 当工程有防护要求时，穿墙管除应采取有效防水措施外,尚应采取措施满足防护要求。10. 穿墙管伸出外墙的部位，应采取有效措施防止回填时将管损坏。如施工时在管的下部加支撑,回填时在管的周围细心操作等。11. 穿墙管施工中应注意的问题1) 穿墙管要除锈，应事先检查有无裂缝，应采用热镀锌钢管。2) 检查穿墙管的轴线位置和标高后,将其与周围钢筋点焊牢固。管子的中心线应与墙面垂直。3) 在砼浇注时，应有专人负责看护防止移动。管周围砼要振捣密实.要把管周围的气泡消除掉，以免形成渗水的通路.人防工程控制重点12. 密闭穿墙管要设置密闭翼环（应在管上焊厚3mm高3050mm钢板翼环)钢管厚也要3mm厚13. 主要出入口处防护密闭门外侧要设置防爆呼唤按钮.14. 各种动力配电箱,照明箱，控制箱在临空墙，防护密闭隔墙，密闭隔墙上应挂墙明装.15. 电缆桥架不应直接穿过防护密闭隔墙，密闭隔墙,临空墙（应为穿管敷设）综合布线监理控制要点一缆线的敷设应按下列要求敷设 1、缆线的型式、规格应与设计规定相符。 2、缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。 缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。标签应选用不易损坏的材料. 3、缆线终接后,应有余量.交接间、设备间对绞电缆预留长度宜为0。51.0m，工作区为1030mm；光缆布放宜盘留，预留长度宜为35m，有特殊要求的应按设计要求预留长度。 二、缆线的弯曲半径应符合下列规定： 1、 非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；2、 屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的610倍；3、 主干对绞电缆的弯曲半径应至少为电缆外径的10倍； 4、 光缆的弯曲半工半续径应至少为光缆外径的15倍。 5、电源线、综合布线系统缆线应分隔布放，三、设置电缆桥架和线槽敷设缆线应符合下列规定: 1、电缆线槽、桥架宜高出地面2.2m以上。线槽和桥架顶部距楼板不宜小于30mm；在过梁或其它障碍物处，不宜小于50 mm。 2、 槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定，其水平部分缆线可以不绑扎。垂直线槽布放缆线应每间隔1。5m固定在缆线支架上.3、 电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1。5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔510m处进行固定。4、 在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。对绞电缆、光缆及其它信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，间距应均匀，松紧适度。 消防监理控制要点设备,材料进场检验1、 设备，材料及配件进入施工现场应有清单，使用说明书，质量合格证明文件,国家法定质检机构的检验报告等文件。火灾自动报警系统中的强制认证，产品还应有认证证书和认证标识。2、 火灾自动报警系统的主要设备应是通过国家认证的产品，产品名称,型号，规格应与检验报告一致。二、消防系统布线1、火灾自动报警系统应单独布线,系统内不同电压等级，不同电流类别的线路,不应布在同一管内或线槽的同一槽孔内。3、 导线在管内或线槽内，不应有接头或扭结.导线的接头应在接线盒内焊接或用端子连接.4、 当采用金属软管保护时，其长度不应大于2m.5、 线槽敷设时，应在下列部位设置吊点或支点 线槽始端，终端及接头处 距接线盒0。2m处 线槽转角或分支处 直线段不大于3m处6、 电缆桥架（线槽）跨越建筑物变形缝处应设置补偿装置。7、 管线经过建筑物的变形缝处，应采取补偿措施。导线跨越变形缝的两侧应固定,并留有适当余量。8、 火灾自动报警系统导线敷设后，应用500v兆欧表测量每个回路导线对地的绝缘电阻，且绝缘电阻值不应小于20M.9、 火灾报警控制器、电缆芯和导线,应留有不小于200 mm的余量.探测器、手报按钮、模块的连接导线应留有不小于150mm的余量其端部应有明显标志。10、 感烟，感温火灾探测器的安装应符合下列要求. 探测器至墙壁，梁边的水平距离不应小于0.5m。 探测器周围水平距离0。5m内，不应有遮挡物。 探测器至空调送风口最近边的水平距离，不应小于1。5m至多孔送风顶棚孔口的水平距不应小于0。5m。10、缆式线型感温火灾探测器在电缆桥架，宜采用按触式布置。机电安装监理控制措施一、成套配电柜、控制柜(屏、台）和动力、照明配电箱(盘)安装1柜、屏、台、箱、盘的金属框架及基础型钢必须接地（）或接零（)可靠;装有电器的可开门，门和框架的接地端子间应用裸编织铜线连接，且有标识.二、电缆桥安装和桥架内电缆敷设1、金属电缆桥架及其支架全长应不少于2处与接地（）或接零()干线相连接；2、非镀锌电缆桥架间连接板的两端跨接铜芯地线,接地线最小允许截面积不小于4mm2；3、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。4、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。5、直线段钢制电缆架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过1。5mm 设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；6、电缆桥架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径。三、电缆沟内和电缆竖井内电缆敷设1、金属电缆支架、电缆导管必须接地(）或接零（)可靠.2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。四、电缆头制作、接线和线缘测试1、铠装电力电缆头的接地线应采用铜绞线或镀锡铜编织线。2、芯线与电器设备的连接应符合下列规定：1) 截面积在10 mm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；2 ）截面积在2.5 mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接;3） 截面积大于2.5 mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；4 )多股铝芯线接续端子后与设备、器具的端子连接；5） 每个设备和器具的端子接线不多于2 根电线.3电线、电缆的回路标记应清晰，编号准确.五、 低压电动机电加热器及电动这些执行机构检查接线1电动机、电加热器及电动执行机构的可接近裸露导体必须接地(PE)或接零（PEN)。六、 建筑物照明通电试运行1 照明系统通电，灯具回路控制应与照明配电箱及回路的标识一致.2 公用建筑照明系统通电连措施续试运行时间为24h
