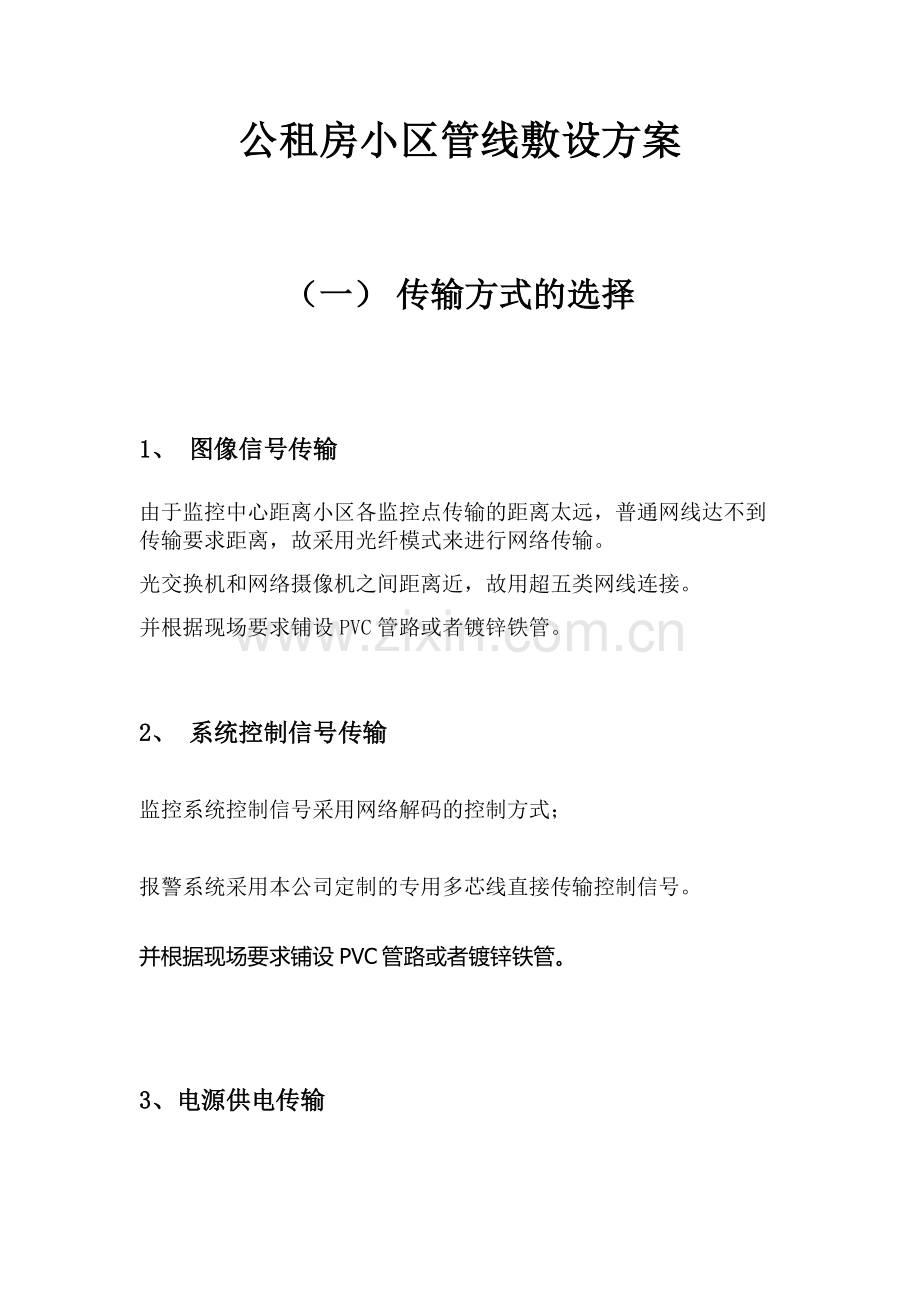

公租房小区管线敷设方案（一） 传输方式的选择1、 图像信号传输由于监控中心距离小区各监控点传输的距离太远，普通网线达不到传输要求距离，故采用光纤模式来进行网络传输。光交换机和网络摄像机之间距离近，故用超五类网线连接。并根据现场要求铺设PVC管路或者镀锌铁管。2、 系统控制信号传输监控系统控制信号采用网络解码的控制方式；报警系统采用本公司定制的专用多芯线直接传输控制信号。并根据现场要求铺设PVC管路或者镀锌铁管。3、电源供电传输所有监控点都经监控中心统一供电，方便集中管理。并根据现场要求铺设PVC管路或者镀锌铁管。（二） 线路的设计本系统在线路的设计和施工时有以下几个方面的特点：1、 路径短捷、安全可靠、施工维护方便；2、 避开恶劣环境条件或易使管线损伤的地段；3、 不与其它管线等障碍物交叉跨越；4、 管线选配（1）根据设计图纸要求选配电缆；（2）视频传输线选用12、24芯室外专业光纤；网络摄像机和光交换机连接选用超五类电缆连接，电源传输线选用RVV2*4、2*2.5专业电缆。（3）室外设备连接电缆时，宜从设备的下部进线；（4）电缆长度应逐盘核对并根据设计图上各段线路长度来选配电缆，以避免电缆的接续；当电缆接续时应采用专用接插件；5、 线路敷设依据1. 某建筑设计研究院提供的设计图纸。2. 现行有关施工管理的法律法规、标准规范。3. 本公司依据GB/T19001-2000标准建立的质量管理体系和质量手册。4. 本公司历年来在工程施工中积累的施工经验、技术和管理资料。5. 本公司的资源情况和施工能力。6. 本工程的性质、特点以及实地考察的情况。（三）线缆铺设施工计划及方案一 施工部署（一） 组织机构及职能鉴于本工程的性质和特点，我们施工组织的指导思想是以质量为中心，建立工程质量保证体系，编制项目质量计划，选配高素质的项目经理和工程技术人员，按照国际标准实施项目管理，积极推广运用新技术、新工艺、新材料、新设备。工程项目部将成为一个充满活力、专业性强，具有全面管理能力的领导集体。根据我公司的质量管理体系和质量手册，本项目管理组织机构图规划如下：项目经理技术负责人电气队质检员材料员工长预算员安全员项目经理：负责工程管理以及内外部的协调工作。技术员：负责工程的质量和技术管理。材料员：负责工程所需要的材料工机具的供应和调配。预算员：负责工程的合同管理以及预决算管理。工 长：负责生产计划的安排、生产协调以及文明施工和安全生产。（二） 施工部署第一阶段：线路复核第二阶段：光缆敷设第三阶段：光缆熔接第四阶段：系统调试（三） 施工机具施工机具供应计划序号名 称规格型号单 位数 量备 注1对讲机台42发电机台13光带夹具台14光时域反射仪台15光纤连接器台16光源驱动机台17光电检测仪台18光接收机台19（四） 施工进度施工进度计划线路复核施工准备光缆敷设光缆熔接光缆测试竣工验收总 计2天1天10天3天2天2天20天二 施工方案（一） 光缆敷设A光缆的户外施工较长距离的光缆敷设最重要的是选择一条合适的路径。这里不一定最短的路径就是最好的，还要注意土地的使用权，架设的或地埋的可能性等。必须要有很完备的设计和施工图纸，以便施工和今后检查方便可靠。施工中要时时注意不要使光缆受到重压或被坚硬的物体扎伤。光缆转弯时，其转弯半径要大于光缆自身直径的20倍。1.户外管道光缆施工A.施工前应核对管道占用情况，清洗、安放塑料子管，同时放入牵引线。B.计算好布放长度，一定要有足够的预留长度。详见下表：自然弯曲增加长度(m/km)5人孔内拐弯增加长度(m/孔)0.51接头重叠长度(m/侧)810室（局）内预留长度(m)1520注：其它余留按设计预留C. 一次布放长度不要太长(一般2KM)，布线时应从中间开始向两边牵引。 D. 布缆牵引力一般不大于120kg，而且应牵引光缆的加强心部分，并作好光缆头部的防水加强处理。E. 光缆引入和引出处须加顺引装置，不可直接拖地。F. 管道光缆也要注意可靠接地2.建筑物内光缆的敷设A.垂直敷设时，应特别注意光缆的承重问题，一般每两层要将光缆固定一次。B.光缆穿墙或穿楼层时，要加带护口的保护用塑料管，并且要用阻燃的填充物将管子填满。C.在建筑物内也可以预先敷设一定量的塑料管道，待以后要敷射光缆时再用牵引或真空法布光缆光缆在楼内的敷设A.高层建筑本小区每栋楼都有弱电井(竖井),楼宇网络中心位于弱电井(竖井)内,则光缆沿着在弱电井(竖井)敷设好的垂直金属线槽敷设到楼宇网络中心;否则(包括本楼没有弱电井或竖井的情况),则光缆沿着在楼道内敷设好的垂直金属线槽敷设到楼宇网络中心.B.光缆固定在楼内敷设光缆时可以不用钢丝绳,如果沿垂直金属线槽敷设,则只需在光缆路径上每2层楼或每35英尺(10.5M)用缆夹吊住即可.如果光缆沿墙面敷设,只需每3英尺(1M)系一个缆扣或装一个固定的夹板.6.光缆的富余量由于光缆对质量有很高的要求,而每条光缆两端最易受到损伤,所以在光缆到达目的地后,两端需要有10M的富余量,从而保证光纤熔接时将受损光缆剪掉后不会影响所需要的长度.B光缆的敷设规范1.长度及整体性每条光缆长度要控制在800M以内,而且中间没有中继.2.光缆最小安装弯曲半径在静态负荷下,光缆的最小弯曲半径是光缆直径的10倍;在布线操作期间的负荷条件下,例如把光缆从管道中拉出来,最小弯曲半径为光缆直径的20倍.对于4芯光缆其最小安装弯曲半径必须大于2英寸(5.08CM).3.安装应力施加于4芯/6芯光缆最大的安装应力不得超过100磅(45公斤).在同时安装多条4芯/6芯光缆时,每根光缆承受的最大安装应力应降低20%,例如对于4*4芯光缆,其最大安装应力为320磅(144公斤).4.光纤跳线的安装拉力光纤跳线采用单条光纤设计.双跨光纤跳线包含2条单光纤,它们被封装在一根共同的防火复合护套中.这些光纤跳线用于把距离不超过100英尺(30M)的设备互连起来.光纤跳线可分为单芯纤软线和双芯纤软线,其中单芯纤软线最大拉力为27磅(12.15公斤),双芯纤软线最大拉力为50磅(22. 5公斤).将光纤与ST头进行熔接,然后与耦合器共同固定于光纤端接箱上,光纤跳线1头插入耦合器,1头插入交换机上的光纤端口.C光缆搬运及敷设要点1.光缆在搬运及储存时应保持缆盘竖立，严禁将缆盘平放或叠放，以免造成光缆排线混乱或受损。2.短距离滚动光缆盘，应严格按缆盘上标明的箭头方向滚动，并注意地面平滑，以免损坏保护板而伤及光缆。光缆禁止 长距离滚动。3.光缆在装卸时宜用叉车或起重设备进行，严禁直接从车上滚下或抛下，以免损坏光缆。4.敷设时应严格控制光缆所受拉力和侧压力，必要时应询问光缆相关机械强度指标。5.敷设时应严格控制光缆的弯曲半径，施工中弯曲半径不得小于光缆允许的动态弯曲半径。定位时弯曲半径不得小于光缆允许的静态弯曲半径。6.光缆穿管或分段施放时应严格控制光缆扭曲，必要时宜采用倒8字方法，使光缆始终处于无扭状态，以去除扭绞应力，确保光缆的使用寿命。7.光缆接续前应剪去一段长度，确保接续部分没有受到机械损伤。8.光缆接续过程应采用OTDR检测，对接续损耗的测量，应采用OTDR双向测量取算术平均值方法计算。（二） 光缆熔接（1）把光纤从光缆中拔出和处理A.把长约1M的带状光纤除去其松套管；B.用中性溶剂除去缆膏；C.将带状光纤放在光带夹具内，保持其清洁，夹力良好。光带夹具要选适当，其宽度和厚度应根据带状光纤的芯数及带状光纤的处理方式而定。一般包覆型带状光纤的厚度约400微米,粘边型带状光纤的厚度约300微米,带状光纤在光带夹具中的深出长度一般为30mm，保证在切割后，有10mm裸光纤。（2）光纤剥离程序光纤的基材和光纤涂层是用热剥离法去除的：A. 把在光带夹具里的带状光纤放进热剥离器（又叫加热剥离钳）内5-8s，其时间长短根据带状光纤的基材与光纤涂层而定；B. 光纤被剥离后，在光纤表面可发现少量的剩余涂层材料，应用无棉絮纸巾和大于99% 纯度的酒精进行清洗。（3）光纤切割光纤的切割质量是保证低熔接损耗的重要因素。要保持切割刀的良好性能，切割刀的v型槽和光纤表面必须保持十分清洁，切割后的光纤端面角度1，切割长度10mm（4）光纤熔接过程A.光纤放在v型槽内，预熔电弧烧掉光纤表面杂质，检查光纤端头；B.熔接；C.接续前检查和测试熔接机电弧强度，寻找最佳接续条件，显示熔接损耗估算值（估算值是根据光纤间端面距离、光纤端面角度和光纤包层外径的对位来计算的）。（6）熔接后进行机械保护A.将套在熔接点上的套管放入熔接机所附的加热器槽内时，套管中的支撑棒应安放在下面；B.将经过熔接点加强保护后的光纤安装在接头盒内。（三） 光缆调试所有光纤溶接后，需用专业设备测试光纤的联通性，并打印出测试报告，其衰耗不能大于设计标准。（四） 供电线缆铺设本小区监控点，供电采用多路集中供电模式。室外摄像机和室内摄像机都集中供220V电压，在摄像机端用12V电源给各个摄像机供电。分别采用RVVP 2*2.5和RVVP 2*4的电缆给室内和室外摄像机供电。室内电缆集中从地下室走桥架到每栋楼的配电室，在由配电间通过桥架走到摄像机的位置。其中桥架和摄像机用镀锌钢管来连接。室外电缆集中从地下室走桥架到手孔，在由手孔走到地面，地面铺设PVC管到摄像机的位置。本小区内以人(手)孔管道方式敷设弱电线缆是最常用及最主要的敷设方式。与本敷设方式相关的主要国家级规范及图集如下： 城市住宅建筑综合布线系统工程设计规范CECSll9：2000 工业企业通信设计规范GBT 42-81 本地电话网通信管道与通道工程设计规范YD5007-95 地下通信电缆敷设94X102 通信电缆配线管道图集YD5062-98 通信管道人孔和管块组群图集YDI一101 智能建筑设计标准GBT50314-2000上述规范及标准图集已十分清楚的规范了一般工程中弱电室外布线的设计方法。用铠装电缆直埋方式布线主要用于同路径敷设的电缆根数少的部位，如具有高电平的广播线路，为美化环境及应对应急事件而设置的园区广播系统，平时用于背景音乐播放，遇突发事故时可作应急事故广播。该系统是220V定压传输的系统，高电位对其他弱电线缆具有很强的干扰，绝不能与其他弱电线缆在同管道系统敷设，既使是采用屏蔽电缆也是应避免的。另一方面背景音乐的扬声器布放位置除在道路两侧外，还布置在景点、草坪、花园等地，这些位置又适合铠装电缆直埋敷设。铠装电缆埋设深度一般为070m，在穿越道路时需穿钢管保护，此时埋深可在040m及以下。另外，周界保安报警的布线也十分适合用铠装电缆采用直埋方式敷设。 （五） 电梯间线缆铺设电梯间选用专用随行电缆，电缆集网线、PVV 2*1.5于一身，适合电梯内摄像机长期使用。电梯监控中使用双绞线传输最重要的是布线，最好从井道中部出线。网线在井道中布设需要和随行电缆捆扎在一起，首先将随行电缆用宽扎带捆扎一遍，再从扎带中串小扎带固定扎网线。2030CM捆扎一次，每段预留3CM的余地（以可以容纳一根手指为准），不过双绞线在轿厢顶部需要预留、固定好。如图：三 安全保证措施（一）安全管理1.建立项目安全生产管理机构，对工程施工的安全进行监督检查；2.建立安全生产责任制，责任到人，保证安全生产的顺利进行；3.实行安全生产的教育与培训制度，对进行作业的员工普及安全生产的知识和法规，提高职工的安全意思和自我保护能力，做到安全生产；4.实行安全生产检查制度，检查临时用电的安全性、检查劳动保护用品的使用情况，检查安全设施和安全标志的设置情况，检查有无隐患以及应急预案，保证安全生产得到落实；5.实行生产安全事故报告和处理制度，发现事故及时上报，保护现场，组织人员抢救，防止事故扩大；（二）文明施工1.进场施工人员须穿好工作服，佩带标识牌。2.施工中讲求科学，遵守工艺纪律，杜绝野蛮施工。 3.施工现场设置施工标牌和各类防护标志。 4.已安装就位设备要有防污染、防损伤、防盗措施。 5.现场的线缆合理布置，不准乱拉乱扯。6.及时回收余料、废料，严禁乱堆乱放，作到工完料尽场地清，施工现场应及时清扫，保证场地清洁和道路畅通。
