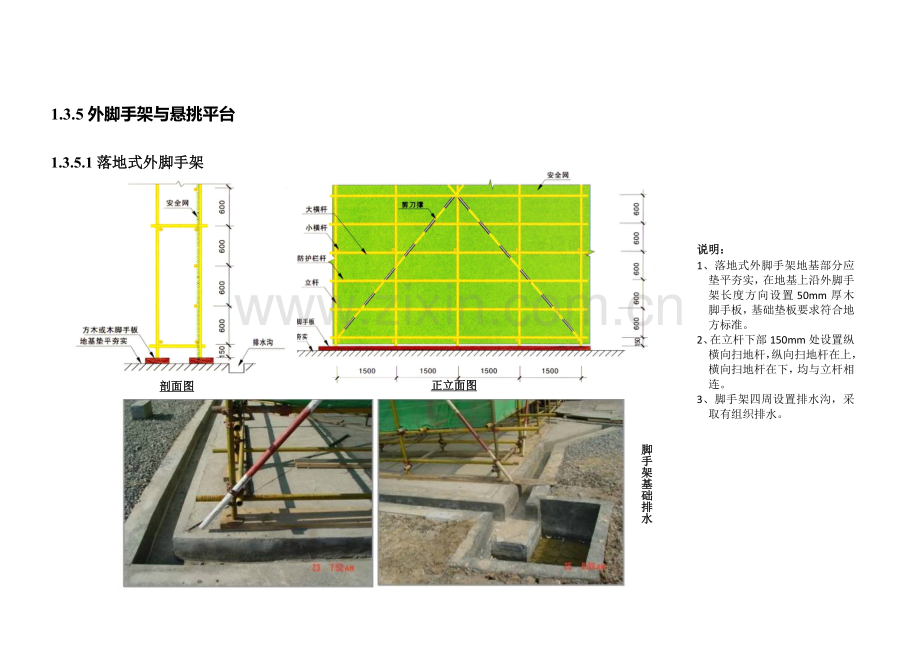

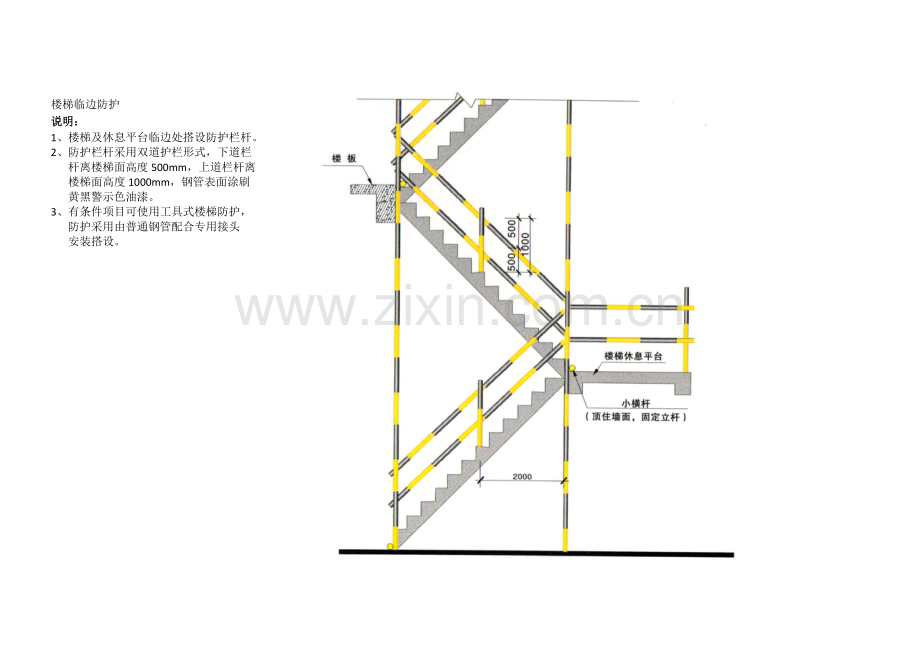

楼梯临边防护说明：1、楼梯及休息平台临边处搭设防护栏杆。2、防护栏杆采用双道护栏形式，下道栏杆离楼梯面高度500mm，上道栏杆离楼梯面高度1000mm，钢管表面涂刷黄黑警示色油漆。3、有条件项目可使用工具式楼梯防护，防护采用由普通钢管配合专用接头安装搭设。1.3.5外脚手架与悬挑平台1.3.5.1落地式外脚手架说明：1、落地式外脚手架地基部分应垫平夯实，在地基上沿外脚手架长度方向设置50mm厚木脚手板，基础垫板要求符合地方标准。2、在立杆下部150mm处设置纵横向扫地杆，纵向扫地杆在上，横向扫地杆在下，均与立杆相连。3、脚手架四周设置排水沟，采取有组织排水。脚手架基础排水剖面图正立面图u 外脚手架立面防护说明：1、 脚手架的钢管应横平竖直，转角位置的大横杆不能超过转角200mm，小横杆外露部分应长短均匀。2、 脚手架立杆应分布均匀，一般为1500mm，大横杆应保持水平，一般为1800mm，每步脚手架应设置拦腰杆，一般为600mm和1200mm高（如右上图所示）。3、 脚手架外侧挂满密目安全网。网体竖向连接时采取网眼连接方式，每个网眼应用16号钢丝与钢管固定；网体横向连接时采取搭接方式，搭接长度不得小于200mm(密目安全网技术规范见下页)。架体转角部位应设置方木做内衬，以保证架体转角部分的安全网线条美观。4、 脚手架外排立杆表面刷黄色油漆，每隔一组或两组剪刀撑设置一道200mm高踢脚板，固定在立杆外侧，踢脚板表面刷黄黑警示色油漆。具体尺寸如右图所示。外脚手架立面防护说明：1、 脚手架的钢管应横平竖直，转角位置的大横杆不能超过转角200mm，小横杆外露部分应长短均匀。2、 脚手架立杆应分布均匀，一般为1500mm，大横杆应保持水平，一般为1800mm，每步脚手架应设置拦腰杆，一般为600mm和1200mm高（如右上图所示）。3、 脚手架外侧挂满密目安全网。网体竖向连接时采取网眼连接方式，每个网眼应用16号钢丝与钢管固定；网体横向连接时采取搭接方式，搭接长度不得小于200mm(密目安全网技术规范见下页)。架体转角部位应设置方木做内衬，以保证架体转角部分的安全网线条美观。4、 脚手架外排立杆表面刷黄色油漆，每隔一组或两组剪刀撑设置一道200mm高踢脚板，固定在立杆外侧，踢脚板表面刷黄黑警示色油漆。具体尺寸如右下图所示。踢脚板示意图立面图踢脚板示意图立面图u 密目安全网技术规范：1、 安全网可采用锦纶、维纶、涤纶或其他的耐候性不低于上述品种(耐候性)的材料制成。2、 同一张安全网上的同种构件的材料、规格和制作方法须一致。外观应平整。3、 平网宽度不得小于3m，立网宽(高)度不得小于12m，密目式安全立网宽(高)度不得小于12m。产品规格偏差：允许在2以下。每张安全网重量一般不宜超过15kg。4、 菱形或方形网目的安全网，其网目边长不大于8cm。5、 边绳与网体连接必须牢固，平网边绳断裂强力不得小于7000N;立网边绳断裂强力不得小于3000N。6、 系绳沿网边均匀分布，相邻两系绳间距应符合表1规定。长度不小于08m。当筋绳、系绳合一使用时，系绳部分必须加长，且与边绳系紧后，再折回边绳系紧，至少形成双根。安全网类别相邻两系绳间距（m）平网0.75立网0.75密目式安全立网0.457、 筋绳分布应合理，平网上两根相邻筋绳的距离不小于30cm，筋绳的断裂强力不大于3000N。8、 网体(网片或网绳线)断裂强力应符合相应的产品标准。9、 安全网所有节点必须固定。10、 按安全网冲击试验规定的方法进行试验，安全网的冲击性能应符合下表的规定。安全网类别平网立网密目式安全立网冲击高度（m）1021.5断口处搭设示意24m以上外架立面布置图24m以下外架立面布置图u 外脚手架剪刀撑及横向斜撑设置说明：1、每道剪刀撑应跨越57根立杆，与地面夹角为4560，杆件接长采用搭接，剪刀撑的两根斜杆均与立杆或相近的小横杆相连。2、24m以下的外架，在每片架体转角处搭设一道剪刀撑。24m以上的外架，在架体外侧搭设连续剪刀撑。3、一字形、开口形双排架两断口必须设置横向斜撑，24m以上架体在架体拐角处及中间每六跨设置一道横向斜撑。4、横向斜撑应在同一节间，由底到顶呈“之”字形布置，斜撑交叉和内外大横杆相连到顶。u 外脚手架杆件布置说明：1、 脚手架采用盘扣式脚手架。2、 横向与纵向杆件采用黄色涂装，斜撑采用黄黑相间400涂装。3、架体阴阳转角处应设置4根立杆，大横杆应连通封闭。4、内外立杆的连线应垂直于建筑物结构边线，紧贴每一组立杆必须设置小横杆。5、立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑必须搭接。6、剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除。严禁后搭或先拆。立杆的接长大横杆在转角处的接长剪刀撑搭设方法示意u 外脚手架连接墙件的设置说明：1、连墙件是保证脚手架稳定最重要的杆件，连墙件应从第一步纵向水平杆处开始设置，在“一字形”、“开口形”脚手架两端必须加强设置连墙件。脚手架高度连墙件的形式间距备注24m以下刚性或柔性3步2跨若为柔性连墙件，拉顶必须配合良好24m以上刚性2步3跨应靠近节点、采用水平或外低内高的方式连接2、各种形式连墙件如右图所示。柔性拉结示意图钢管扣件刚性连墙杆式意图（三）钢管扣件刚性连墙杆式意图（二）钢管扣件刚性连墙杆式意图（一）脚手架与柱子拉结脚手架洞口拉结脚手架墙体拉结脚手架与预埋钢管拉结装修施工阶段主体结构施工阶段u 外脚手架水平防护（装修施工阶段）说明：1、安装及装修施工阶段，作业层满铺脚手板。2、安装及装修施工阶段，外脚手架竖向每隔12m必须满铺一层脚手板，并在中间层满兜一道水平安全网，安全网必须兜挂至建筑物结构。3、脚手板铺设时严禁探头板出现，脚手板四角应用1.2镀锌钢丝固定在小横杆上。u 外脚手架水平防护（主体结构施工阶段）说明：1、主体施工阶段，施工层、拆模层、第二层必须满铺脚手板，脚手板必须铺至建筑物结构。2、从第二层起，应每隔12m设置一道硬质隔断防护，并在其中间部位张挂水平安全网。3、脚手板铺设时严禁出现探头板，脚手板端头应用1.2镀锌钢丝固定在小横杆上。说明：1、 悬挑式脚手架搭设前，必须编制专项施工方案，方案必须包含悬挑梁平面定位布置图。2、 悬挑脚手架的悬挑梁必须选用不小于16号的工字钢，楼层预埋20U形环，具体型号必须经过设计计算确定。3、 落于结构上的锚固段应是悬挑的1.5倍，且必须采取两道锚固，每道悬挑梁均应加设斜拉钢丝绳，架体分段悬挑梁高度不大于20m。4、 脚手架地步应按相关规范要求沿纵横方向设置扫地杆，悬挑梁上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设方木，并满铺模版进行防护。5、脚手架底部立杆内侧应设置200m高踢脚板。6、杆件搭设及防护同前述落地式外脚手架。1.3.5.2悬挑脚手架转交处悬挑工字钢效果图悬挑工字钢效果图悬挑工字钢结构图转角处悬挑工字钢结构图
