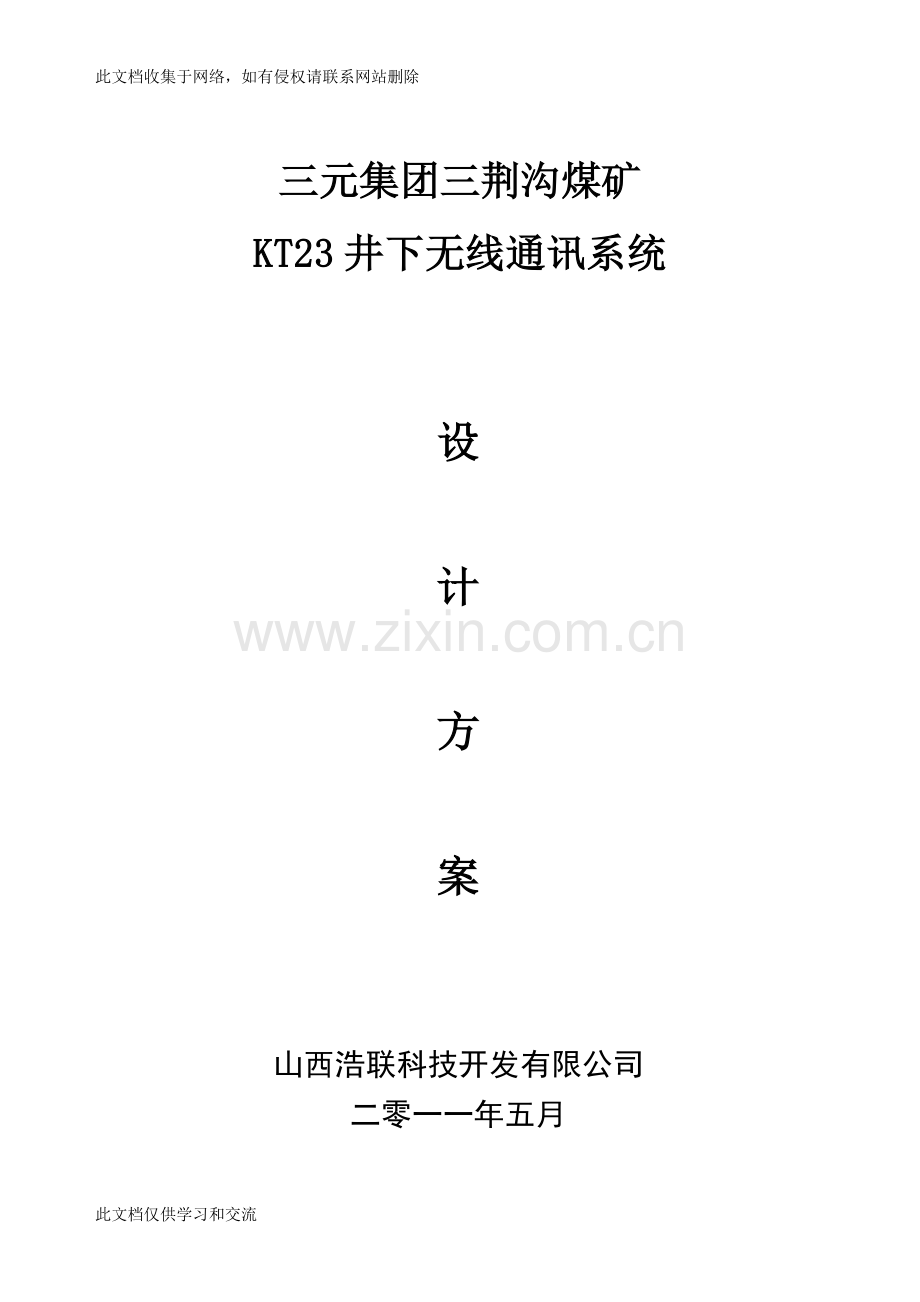

三元集团三荆沟煤矿
KT23井下无线通讯系统

设

计

方

案

山西浩联科技开发有限公司
二零一一年五月

此文档仅供学习和交流

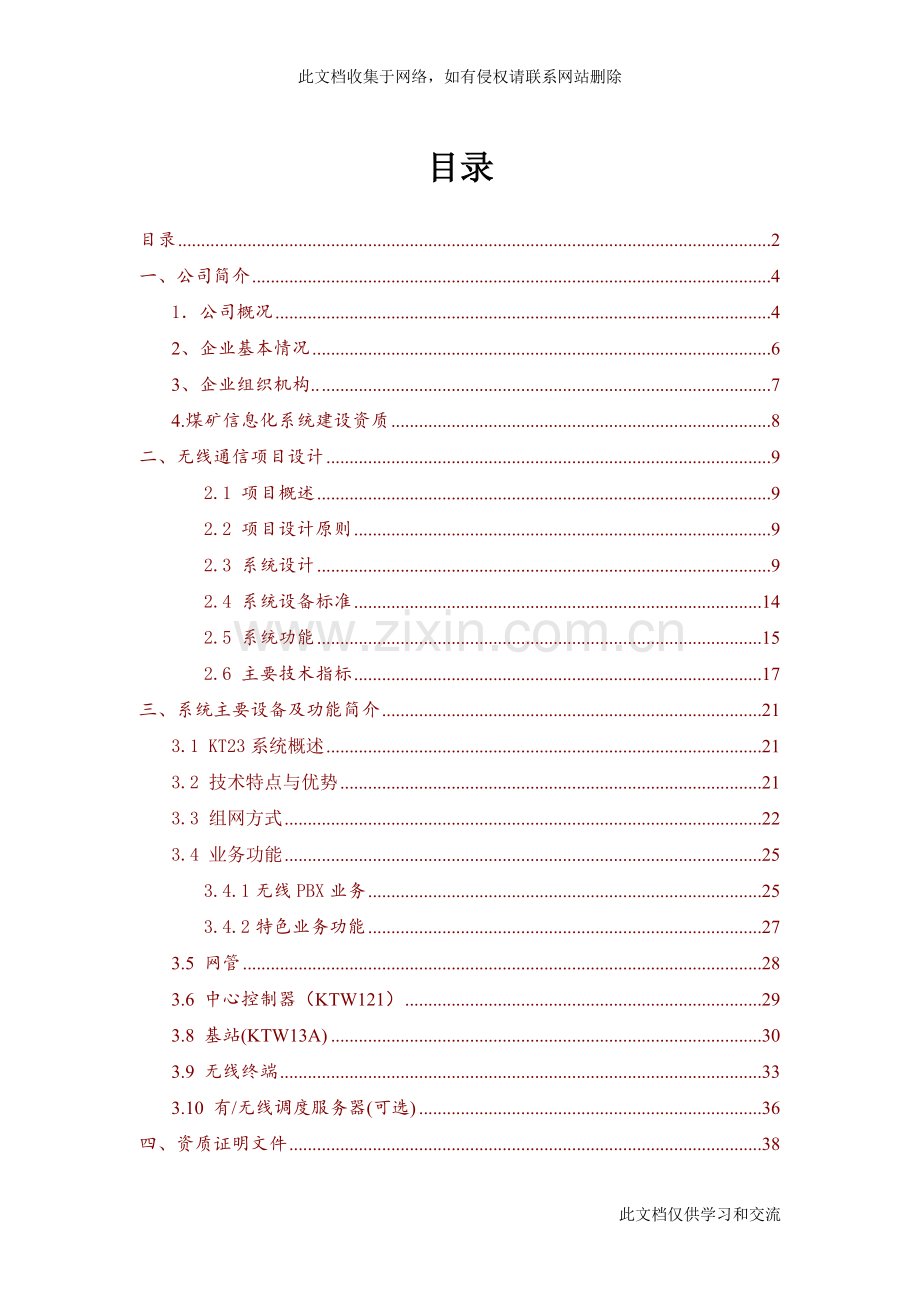

目录
目录 2
一、公司简介 4
1．公司概况 4
2、企业基本情况 6
3、企业组织机构.. 7
4.煤矿信息化系统建设资质 8
二、无线通信项目设计 9
2.1 项目概述 9
2.2 项目设计原则 9
2.3 系统设计 9
2.4 系统设备标准 14
2.5 系统功能 15
2.6 主要技术指标 17
三、系统主要设备及功能简介 21
3.1 KT23系统概述 21
3.2 技术特点与优势 21
3.3 组网方式 22
3.4 业务功能 25
3.4.1无线PBX业务 25
3.4.2特色业务功能 27
3.5 网管 28
3.6 中心控制器（KTW121） 29
3.8 基站(KTW13A) 30
3.9 无线终端 33
3.10 有/无线调度服务器(可选) 36
四、资质证明文件 38
1、系统获奖证书 38
五、项目实施及技术服务 41
5.1 设备安装 41
5.2 技术支持与售后服务 41
（一）、服务宗旨： 41
（二）、三包服务： 42
（三）、服务内容： 42
（四）、后期服务标准： 42
（五）、产品供应情况： 42
1 服务承诺 44
2 维护保修服务 44

一、公司简介
1．公司概况
山西浩联科技开发有限公司是一家专业从事计算机网络及应用系统软件开发的高科技企业。公司业务主要涉及环境监测监控工程、电话调度系统、电子防盗监控系统、仪器仪表、计算机软硬件的开发与销售、系统集成、网络工程等。
自2002年创办以来，公司汇集了计算机软件开发、计算机及通讯技术、系统集成技术、多媒体技术、智能应用技术、无线应用与接入等专业工程技术人才，拥有一支技术过硬、作风顽强、工作认真的优秀团队。
近几年来，公司与山西省环保局信息中心、山西省劳动安全监察局信息中心、长治市煤炭工业局、潞安矿务局、汾西矿务局、煤科总院、山西省移动通信有限公司、山西省联通通信有限公司、山西省网络通信发展有限公司、中国人民解放军山西省军区、太原、长治、晋城、晋中等交警支队……等建立了良好的合作关系。
为广大用户提供“无忧服务”为战略定位，集中精力通过建立运营服务中心，拓展维护服务领域，提高服务能力，创立服务品牌。我公司目前为客户开通了提供7×24小时的客户报警服务，并在太原、离石、长治市、襄垣建立有专业的维护服务队伍，在12小时之内赶到现场提供技术服务，将以更专业、更快捷的技术和服务来为用户提供技术支持，并不断积累丰富的维护服务运营经验以及成熟的运营能力，发展成为优秀的设备供应和技术维护服务运营商。
Ø 公司团队
我公司拥有一批来自在社会上实践多年的业务主管和技术骨干. 公司现有职工39人，其中：高级工程师3人，工程师5人，技术人员16人，软件开发人员5人，客服人员：6人，市场部4人。
Ø 公司经营管理方针
我公司经营管理方针是:坚持诚信、自主、客观、公平、公正和科学经营管理。在资质、合同协议的业务范围内，依据法律、法规、规范、对经营管理进行有计划、组织、监督、控制、服务、协调等全过程经营和管理活动体系。认真履行技术服务的合同，守法经营，严格管理，热情服务，按合同约定承担相应的服务责任。
Ø 公司质量和信誉保证
我公司在质量和信誉控制方面，始终把服务质量放在首位,坚持质量第一，信誉致上。质量的概念包括产品质量、施工质量和服务质量。其中产品质量和服务质量将伴随产品使用终身，在市场经济蓬勃发展的今天，我公司的每一位用户都会得到满意的服务。
Ø 公司技术服务宗旨
我公司在技术服务方面，始终遵循高技术、高品质、高效率的技术服务方针,针对用户建立一整套完善的技术服务体系并以此作为公司全面质量管理的重要内容来抓，我公司每年定期对客户所用设备进行技术更新和保养维护。各专业技术服务人员，每年定期安排技术培训。对客户进行现场服务：包括系统调试、质量监测、故障维修和系统运行检查等诸多服务。
山西浩联科技开发有限公司以“诚信、务实、创新、奋斗”作为其宗旨，以客户需求为中心，竭诚为客户提供优质的产品与服务！高效快速地解决监测仪器仪表与各种通信装备、计算机网络系统运行中的各种问题，保证系统稳定可靠运行，满怀热诚地为用户提供优质服务，以一流管理、一流技术、一流服务开创公司美好未来。

2、企业基本情况
企业基本情况表
企业名称
山西浩联科技开发有限公司
企业注册地址
太原市坝陵南街19号
企业详细地址
太原市坝陵南街19号
联系电话
0351-8711080
邮政编码
030012
主管部门
山西省工业联合会
成立时间
2002．6．24
经济性质
有限责任
注册资金
200万元
营业执照号
140000200026288

从
业
人
员
情
况
从业人员年末数 39人， 其中：工程技术人员总数 29人
高级工程师 3 人， 教授级高级职称人数 1 人
工程师 5 人， 其他中级职称人数 1 人
助理工程师 5 人， 其他初级职称人数 3 人
企业负责人和技术、财务负责人情况
企业主管
姓 名
职 务
职 称
法定代表人
孙鸿斌
法人
工程师
企业负责人
孙鸿斌
总经理
工程师
技术负责人
宋晋波
总工程师
通信自动化 高工
财务负责人
樊丽英
财务主管
注册会计师

3、企业组织机构..

副 总 经 理

总 经 理

财

务

部
市

场

部

客

服

部
维

护

部
综

合

部
设
计
规
化
部
技
术
质
保
部

设
备
项
目
部

煤
矿
监
控
部

工

程

部
总 工

4.煤矿信息化系统建设资质

二、无线通信项目设计
2.1 项目概述
三荆沟煤矿KT23矿用无线通信系统由无线中心控制器（EP）、矿用基站（KTW13A）、矿用本安定位手机（KTW151）、后备电源、网管设备等单元组成。KT23矿用无线通信系统可采用E1数字中继与调度机组网。整个系统信号覆盖涉及地面生产区、井下两个区域。
2.2 项目设计原则
1） 高可靠性和可用性原则：系统必须能保证持续运行的高可靠性、稳定性。系统采用先进的层次化设计保证系统能连续稳定的运行。
2） 先进性原则：当今社会信息技术的发展变化迅速，各种新技术应用层出不穷现有技术也不断提高，为保证建设后系统的技术在目前阶段处于先进地位且能在今后的一段时间内不被淘汰，系统采用目前先进的工业以太网平台进行数据传输，为进一步实现数据采集自动化、业务信息集成化、信息管理网络化奠定基础。
3）标准化、规范化原则：方案所采用的技术和设备材料等，都必须符合相应的国际标准和国家标准，并符合煤炭行业的相关标准，便于系统的升级、扩充，以及与其他系统或厂家的设备互连、互通。
4）兼容性、开放性和扩充性原则：系统的软、硬件必须采用模块化、组态化设计，可以方便地进行容量的扩充和功能的升级。系统建设基于矿计算机网络和通信网络，基于Web、B/S结构，构建安全生产综合调度系统。
5）经济性原则：系统优化设计，子系统具有标准化、模块化 ，在实现先进性和保证可靠性的前提下，达到较优的性能价格比。
6）井下所有设备必须为隔爆或本安型设备，且具有防爆合格证和“MA”标志。系统具有抗过流、过压、防雷击等保护措施。具有防强电磁场干扰、特殊冲击波的冲击。

2.3 系统设计
2.3.1系统设计需求
1．覆盖范围
本次方案覆盖于三荆沟煤矿地面、井口以及主要巷道、采掘面和工作面的信号覆盖。并保证所有覆盖区域业务的正常使用。
2．话务量要求
根据用户需求及经验进行网络规划的技术参数如下：
每无线用户忙时话务量：0.1Erl；
每无线用户忙时话务量：0.05Erl；
用户平均通话时长：60秒；
无线信道呼损：5%；
3．系统接口要求
根据用户要求，系统通过普通用户电缆与矿上现有行政交换机互连，并形成统一交换系统。
2.3.2系统主要设备
序号
设 备 名 称
数量
备 注
1
无线中心控制器
1套
EP
2
矿用防暴控制器
1套
KTW121
3
井下防爆基站
20台
矿用防爆基站20台
4
地面大基站
2台
2大500mW大基站，覆盖半径在1500米以上
5
矿用本安手机
200部

6
网管设备、网管软件
1套
Netmanlite2020
7
地面后备电源
1套
2KVA/4节电池
2.3.4井下覆盖设计
井下由于多为狭长型通道，因此基本采用KTW13A矿用基站加定向天线方式进行覆盖。三荆沟煤矿本次工程井下部分设计覆盖巷道、采区、井底轨道运输大巷等区域，考虑到各作业面的人员集中、话务量较高，并以单KTW13A基站覆盖300-400米为依据，井下共规划20台KTW13A基站。井下由20台防爆基站覆盖在关键的区域：主斜井、副斜井、辅运与皮带大巷、掘进头、工作面顺槽等所有主要巷道和工作区域。
井下基站通过矿用通信电缆连接到地面无线中心控制器。所以井下基站都通过中心控制器远程供电。

2.3.5地面覆盖设计
依照三荆沟煤矿本次工程地面部分设计需求，需要覆盖三荆沟煤矿办公楼、工业广场等区域，根据地面大基站覆盖半径1000-1500米的设计原则，考虑部分话务量较高地区的话务疏导，采用2台地面基站对井上区域进行覆盖。
2.3.7 其他设计
2.3.7.1局端接入设备设计
局端接入设备配1块中继板，具有4路数字中继接口，可连接矿调度机和矿行政交换机。
2.3.7.2 终端设备设计
本系统采用矿用本安型手机。该终端待机时间最长为200小时，连续通话时间不少于5小时。系统支持用户数：4000部。
2.3.7.3 防雷接地设计
系统选用的防爆及地面基站均有防雷保护装置，为进一步增加对雷电的防护能力，在无线中心控制器的出线端安装有防雷保护装置。
接地系统应符合技术要求，防雷接电电阻应小于5Ω，高大建筑物应安装避雷针。
2.3.7.4 系统扩容设计
无线中心控制器最多可带252个基站，当各采煤层需增加基站时可通过增加基站接口板解决各采区基站扩容问题。
2.3.8无线系统结构示意图

矿调度机

网管设备

地面基站
无线中心控制器

光缆
后备电源

防暴基站控制器

电缆

矿用基站
矿用基站
矿用基站
矿用基站
矿用基站
矿用基站
。。。。。。
。。。。。。

系统组网结构示意图

2.3.9系统设备清单
设备名称
规格型号
数量
单位
无线中心交换设备
系统控制板
E-SYS
1
块
E1接口板（4E1/接口板）
E-E1W
1
块
控制器机框及背板及附件
EP
1
套
呼叫处理、协议支持软件
Call Software of EP
1
套
网管计算机
联想扬天T4900D
1
套
UPS后备电源
3KVA
1
套
机架
2M
1
套
小计
防爆基站控制器
系统控制板
E-SYS
1
块
E1接口板（4E1/接口板）
E-E1W
1
块
基站接口板（4ports/IF）
E-BRI
7
块
控制器机框及背板及附件
EP
2
套
主机框扩展板
S-MBA
1
块
从机框扩展板
S-SBA
1
块
扩展板级联线
Stack cable
1
块
扩展板级联终端
Stack terminal
1
块
多业务光端机
SOC-08
2
台
防爆机箱套件
KTW121配套
1
套
防爆电源
DXB127/220B
1
套
小计
基站 (CS)
防爆基站(含3米馈线)
KTW13A
20
台
ACS Antenna 10dBi定向天线
10dBi定向
40
套
地面小基站
ECS-A3
3
台
ACS Antenna 7dBi全向天线
7dBi全向
6
套
小基站安装材料

23
套
500mW地面室外基站
ECS-M7
1
台
500mW基站固定支架

1
套
线缆组（每个ORP 配一组）
大基站配套
1
套
基站天线含1.8米馈线

4
根
基站天线含3米馈线

4
根
天馈避雷器(每根天线配一根)(必选件)

8
只
接地汇流排组件(必选件)

1
套
避雷针(每基站配一个)

1
根
连接盒
大基站配套
1
只
安装材料
大基站配套
1
套
小计
手机\网管部分
矿用本安手机(含充电器)
KTW151
200
部
网管软件
NetMan2020
1
套
网络交换机
TP-LINK-8
1
台
安装专用工具

1
套

2.4 系统设备标准
2.4.1应遵循的现行技术规范和标准
l GB 4943-90 信息技术设备的安全
l GB 5081-85 电子产品现场工作可靠性、有效性和维修性数据收集指南
l GB 7611-87 脉冲编码调制通信系统网路数字接口参数
l GB 9254-88 信息技术设备的无线电干扰极限和测量方法
l GB/T 13543-92 数字通信设备环境试验方法
l GB 3836.1－2000 爆炸性气体环境用电气设备第1部分：通用要求
l GB 3836.2－2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”
l GB 3836.4－2000 爆炸性气体环境用电气设备第4部分：本质安全型“i”
l GB/T 4208-93 低压电气外壳防护等级
l ZBD 98 001-90 煤矿机采工作面通信、控制装置
l 信息产业部《关于PHS和DECT无线接入系统共用1.9GHz频段频率台站管理规范》信息产业部[1998]649号
l GB 13421-92无线电发射机杂散发射功率电平的限值和测量方法
l 原邮电部技术规定YDN 065-1997“邮电部电话交换设备总技术规范书(含附录)”
l 中华人民共和国通信行业标准YD 5059-98“通信设备安装抗震设计规范”
l 中国国内电话网NO.7信号方式技术规范（暂行规定）及补充规范》（GF001-9001）
l 《NO.7信令方式技术规范－消息传递部分（MTP）（暂行规定）》，中国信息产业部，YDN 068-1997
l 《NO.7信令方式技术规范综合业务数字网用户部分（ISUP）》，中国信息产业部，YDN 038-1997
l 《NO.7信令方式技术规范综合业务数字网用户部分（ISUP）（补充修改件）》，中国信息产业部，YDN 038.1-1999
l 《900/1800MHz TDMA数字蜂窝移动通信网CAMEL应用部分（CAP）技术规范》（YD/T1038-2000）
l 中华人民共和国通信行业标准 YD5039-97《通信工程建设环境保护技术规定》
l 中华人民共和国通信行业标准 YD5059-98《通信设备安装抗震设计规范》
l 中华人民共和国通信行业标准 YD5068-98《移动通信基站防雷与接地设计规范》
系统井下设备除满足上述标准及其他相关标准规定要求外，在结构、隔爆接合面、外壳机械强度、坚固件、引入装置及电气安全等均应符合各自产品标准规定的要求。
2.5 系统功能
本系统建成后可提供下列业务：
矿用无线系统具有下列无线PBX功能：
1) 统一编号方案
2) 外线直接拨入（DDI）
3) 缩位拨号
4) 免打扰
5) 语音通知
6) 呼叫等待
7) 遇忙提示重拨/前转/转话务员
8) 紧急呼叫业务
9) 呼叫无条件/遇忙/无应答前转
10) 呼叫转移
11) 三方通话
12) 呼入呼出限制业务
13) 呼叫代答
14) 路由功能
15) 长途呼叫自动添加VoIP前缀
16) 主叫号码显示加前缀
17) 用户快速添加功能
18) 提供语音信箱接口
19) 支持“#”“*”前缀短消息
20) 个性化语音提示配置
21) 管理员的分级管理权限
22) 根据人名/部门/话费/被叫电话/通话量进行分类和统计
23) 可以实现移动分机之间通话、移动分机短信、调度群发短信及无线定位跟踪。
24) 可以利用及融合现有的通信资源实现服务区内的有线与无线通信系统、地面与井下通信系统形成完美的结合，个人终端手机可以自由漫游于井下主要巷道，还可以与现有煤矿行政程控交换机之间通过E1数字中继实现等位直拨,或通过E1数字中继方便地接入公网。
25) 系统支持FSK方式的来电显示
26) 要求系统具有技术先进性和较强的可扩展性。系统建成后，可以通过较少的代价方便地对原系统进行扩容和功能升级
27) 特色业务功能
28) 丢话通知
当用户不在服务区或者关机时未接听到来电，系统将会保存来电信息，在用户回到服务时（注册或者拨打电话），系统将丢失呼叫的主叫号码等来电信息通知给用户，并且会在丢话号码前加“*”，用来区别于普通来话。
29) 短消息
系统内置短消息平台，用户可以实现点对点和群发短信的功能，系统管理员可实现群发短信的功能。配合人工坐席，可以实现人工话务台和人工秘书台的功能，话务员除了转接电话以外，还可以发送短消息，扩充了企业通信的手段，提高企业沟通效果。支持点对多点的短信发送，比如任务派发、群发通知等。
30) 一机双号（双待机）
在公网私网信号并存的情况下，支持双待机的手机终端可以同时待机在两个网络，相当于一机双号，一个手机在同一时间既有公网的号码，又同时拥有企业内部的短号，节约企业的成本，也减少了用户携带多终端的麻烦。
一机双号业务的实现由企业自我控制和管理，在公网采用购买PIM卡方式获得公网用户帐号，在专网则采用空中烧号方式实现企业分机开户，由专网管理员负责完成上述操作。
31) 与固定分机绑定同振
在煤矿内部使用时，可以与煤矿固定分机做绑定，当呼叫固定分机时PHS分机也会同时振铃，这样可做到不漏接电话。
32) 办公费用控制
支持对话费额度进行限制，可以针对分机、用户、部门设定相应的消费额度，额度可以针对总费用也可以针对单项费用。
33) 话务台
(1) 支持自动总机、语音信箱和数字电脑话务员等功能，方便企业客户设定单位欢迎词及人工值机服务。

2.6 主要技术指标
2.6.1 基站控制器技术指标
１、使用环境
工作环境要求
环境温度：0℃～+40℃；
环境相对湿度：≤95%（+25℃）；
大气压力：80KPa～106KPa；
无显著振动和冲击的场合；
有爆炸性混合物，但无破坏绝缘的腐蚀性气体的Ⅰ类场合。
２、电源输入
工作电压：额定AC127V
工作电流：≤AC1.8A
３、U接口电气性能
U口数量：12～40
通信协议：ISDN协议
传输方式：有线双工
U口通讯距离：3Km～5Km
输出电压：DC90V～110V；
输出工作电流（单路）：≤50mA；
误码率：2小时无误码
４、E1口电气性能
E1口数量：4
传输方式：全双工
误码率：2小时无误码
５、光接口电气性能
光缆型号为MGTSV,衰减系数在1310nm波长下为0.36dB/Km；零色散波长范围为
1300nm-1324nm,最大通讯距离≤20Km。安标号20067860
平均光发送功率：-2～-11dBm；
光接收灵敏度：≤-35dBm；
６、NMS网络管理系统
R232口或网管以太网口
2.6.2基站技术指标
１、矿用隔爆兼本安型Exd[ib]I
２、设备在下列条件下应能正常工作：
温度：0℃～+40℃；
相对湿度：≤95％（+25℃）；
气压：80KPa～106KPa；
煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体I类场合。
３、供电方式：
由U口经矿用通信电缆供电；
电压：DC110V；
作电流：≤40mA。
供电范围：DC85～122V
４、有线传输参数
通信协议：ISDN；
传输方式：双工；
传输距离:3～5公里
误码率：2小时无误码；
５、无线传输参数
天线阻抗：50Ω；
无线接入方式：TDMA/TDD；
频率稳定度：≤±3ppm；
调制方式：π/4shift QPSK；
RMS调制精度：≤12.5%；
传输速率精度：≤±5ppm；
发射功率：20mW；
载波关断泄漏功率：≤80nW；
上升时间：≤13μs；
下降时间：≤13μs；
占用带宽：≤288KHz；
邻道功率：±600KHz处≤800nW；±900KHz处≤250nW；
接收灵敏度：16dBmV，(误码率≤1´10-2；)
６、主要功能
与矿用无线中心控制器进行通讯，为矿用本安型手机提供空中接口。
2.6.3 移动终端
矿用本安手机是煤矿无线通信系统的无线终端设备。信号通过基站的射频调制发射，与手机之间构成无线链路，从而实现无线通信。
１、本产品为矿用本质安全型。
防爆型式：ExibⅠ
２、工作环境要求
环境温度：0℃～+40℃
相对湿度：≤95%（25℃）
大气压力：80KPa～106KPa
环境噪声：≤50dB
无显著振动和冲击的场合
有爆炸性混合物，但无破坏绝缘的腐蚀性气体的Ⅰ类场合。
３、贮运条件
温度-40℃～+60℃
振动20m/s2,冲击500m/s2
４、主要功能
语言通话：话机可对未接来电，已接来电和已拨电话进行记录并可记录通话时间。使用不同的声音设置，如铃声音量、响铃方式、铃声类型等。
各种设置：本机号码、画面、时间、闹钟、应答模式、选择语言种类、背光、屏保时钟、数字模式、指针模式、关闭、开关机动画、出厂设置、呼叫转移等。
工具箱：选择使用计算器，查看万年历，备忘录等。
５、无线传输参数
天线阻抗：50Ω；
无线接入方式：TDMA/TDD；
工作频率：1900MHz～1915MHz；
频率稳定度：≤±3ppm；
调制方式：π/4shift QPSK；
RMS调制精度：≤12.5%；
传输速率精度：≤±5ppm；
发射功率：10mW；
载波关断泄漏功率：≤80nW；
上升时间：≤13μs；
下降时间：≤13μs；
占用带宽：≤288KHz；
邻道功率：±600KHz处≤800nW；±900KHz处≤250nW；
接收灵敏度：16dBmV，(误码率≤1´10-2) 。
振铃响度：≥60dB；
电池电气性能应符合以下要求
电池规格型号：锂电池HZSL043041D
额定工作电压：3.7V
最高开路电压：≤4.2V
最大短路电流：≤4.0A
额定容量：480mAh
６、供电
额定工作电压：3.7V
最大工作电流：≤300mA
待机电流：≤60mA
三、系统主要设备及功能简介
3.1 KT23系统概述
KT23系列矿用PHS无线通信系统是杭州北辰天地通信设备有限公司在E-Box专网无线通信系统基础上开发的，并通过技术改造后推出的防爆型无线通信系统；为煤矿企业提供了一个支撑安全生产的综合信息平台，融无线通信、无线调度、移动目标定位、无线数据传输等多种业务功能于一体。
KT23系列矿用无线通信系统不仅提供基于无线技术的语音和调度功能，而且可对煤矿生产设备及现场生产人员进行实时定位跟踪及数据采集，随时掌握设备运行及人员作业情况，大大提高生产调度管理水平。发生灾变时，能立即从监控计算机上查询事故现场的人员位置分布情况、被困人员数量、遇险人员撤退线路等信息，为事故抢险提供科学依据；在平时也可利用系统的日常安全管理功能，对现场生产人员进行安全管理。
KT23无线通信系统技术先进、设计合理、结构新颖，主要技术性能指标符合煤矿实际需要。该系统的成功推出必将为我国煤矿的安全生产和事故后的抢险救灾发挥积极作用。它带来的不仅仅是保障企业安全生产的高效通信调度指挥，人员定位和应急通信的准确、可靠执行，同时也极大的提升了煤矿企业形象。
3.2 技术特点与优势
KT23综合信息平台符合现代煤矿企业的生产运营特点，满足安全与生产、安全与效益的关系平衡要求，通过采用先进的无线通信技术手段来提升企业管理水平。它与传统的煤矿通信系统比较具有不同的设计理念和应用模式，充分发挥无线专网技术在煤矿企业单位中的应用能力。
针对煤矿企业安全生产管理中出现各种问题和紧迫需求，KT23综合信息平台为煤矿企业提供包括无线通信、调度、定位、数传等在内的多种功能，最大程度的满足煤矿企业信息化建设需求。
Ø 采用先进的无线专网技术，符合RCR-STD28(V3.3)技术标准；无线通信主流技术的引入，使得煤矿无线通信系统能同步于地面现代无线通信技术的发展步伐，有利于今后的功能扩展和升级；
Ø 系统是针对企业专网用户专门开发的产品，同时硬件平台具有电信级的可靠性保证，经过了大规模网络运营的考验；
Ø 系统可以融合煤矿企业原有的通信资源，网络服务区内的有线与无线通信系统、地面与井下通信系统形成完美地结合，个人终端可以自由漫游于地面、井下.
Ø 系统具有较强的扩展性；网络建成后，可以通过方便地对原系统进行扩容和功能升级；
Ø 多种业务功能的融合，利用一个网络完成各种业务功能，综合造价有优势，并且系统平台的运营和维护简单、方便，降低运营管理成本。
3.3 组网方式
KT23系统在组网方面有较强的灵活性，针对不同的用户容量和功能需求，可以采用以下几种组网方式：
3.3.1 单个节点，用户数量在4000用户以下的中小型煤矿
利用EP300（KT23专网无线交换平台）作为核心交换设备，根据覆盖需要在煤矿井下和地面部署适当数量的专网基站，基站与EP300之间以双绞线进行连接；这样便可以为煤矿企业建设自己的无线通信系统，网络结构简单可靠，工程安装和调测简便、灵活，所涉及的设备种类少，减轻了维护压力。

KT23系统与有线调度机连接组网（中小型网络）
如上图，KT23系统与有线调度机之间通过PRI/FXO链路连接起来，实现有线、无线通信系统的融合；依托有线调度机的交换和号码资源，PHS终端（PS）作为有线调度机下的分机，可以和固话分机直接短号互拨。同时，可以将有线调度机的其他业务诸如调度等拓展到PHS无线分机上，实现有线、无线调度一体化。
这种结构下，系统还内置了短消息、丢话通知等增值业务，以及无线数据传输功能；同时也支持专为煤矿企业开发的移动目标定位等功能。
2.3.2 单个节点，用户数量超过4000用户的中大型企业
此时KT23系统的组网，采用核心处理设备ECM2000（专网呼叫处理平台）来完成交换处理和控制，采用专网基站控制器ECSC来实现PHS无线基站的接入，并根据覆盖需要在煤矿井下和地面部署适当数量的PHS专网基站，基站与ECSC之间以双绞线进行连接。

KT23系统与有线调度机连接组网（中大型网络）
如上图，这种组网方式下KT23系统与有线调度机之间可通过NO.7/PRI链路连接起来，实现有线、无线通信系统的融合；依托有线调度机的交换和号码资源，PHS终端（PS）作为有线调度机下的分机，可以和固话分机直接短号互拨。同时，可以将有线调度机的其他业务诸如调度等拓展到PHS无线分机上，实现有线、无线调度一体化。
这种结构下，系统还内置了短消息、丢话通知等增值业务，以及无线数据传输功能；同时也支持专为煤矿企业开发的移动目标定位等功能。
ECM2000设备同时支持采用IP链路上行连接至其他ECM2000设备、软交换核心设备或者Internet网络，下行也支持多种制式的IP终端接入，实现IP语音通信。
2.3.3 多个节点，企业有多个分支机构之间需要实现互联和漫游服务。
多个节点，企业有多个分支机构之间需要互联和漫游服务。此时，每个节点可以采用ECM2000和ECSC及一定数量的基站进行组网；各个节点之间的互连和漫游通过ECM2000完成。

多个分支机构之间的互联和漫游方案
ECM2000节点之间的漫游信令采用的是先进的IP网络协议，快速、高效的完成用户漫游注册、主被叫信息处理、计费数据采集等功能；节点之间的语音流可以采用IP或TDM方式路由。
用户可实现在企业多个分支机构之间的号码携带漫游，被叫时将会由归属地路由至漫游地，主叫时将直接从漫游地网络呼出。
对于煤矿企业来说，实现多个煤矿之间的互连互通，可以方便矿务局系统内多个单位之间的信息沟通、相互救援，解决管理层视察、工作检查时的通信需求。
KT23系统能够根据项目实际情况选择多种组网方式。在无线网络侧，也可根据覆盖目标情况选择包括ECS-A3(10mw增强型基站)、ECS-M7（500mw基站）在内的多种PHS专网基站和各种种类的天线。另外，高、中、低多种手机终端也为企业客户提供了更多的选择余地。
3.4 业务功能
3.4.1无线PBX业务
KT23供的移动办公业务，采用语音编码为32K bps ADPCM方式，数字无线信道编码和数字传输体制使系统具有极强的抗干扰特性，提供和有线接入相同话音质量和可靠性的无线通信业务。
KT23系统在基本无线语音业务的基础上，还提供交换机所能提供的一些补充业务功能，统一编号方案极大方便了有分支机构的企业号码的统一管理。KT23专网无线通信系统具有下列无线PBX功能。
· 闹钟功能
· 统一编号方案
· 路由功能
· 话务台
· Voice announcement
· 缩位拨号
· 免打扰
· 呼叫优先级控制
· 外线直接拨入（DDI）
· 提供语音信箱接口
· 呼叫等待
· 呼叫无条件前转
· 遇忙前转
· 无应答前转
· 呼叫代答
· 呼叫转移
· 呼入呼出限制业务
· 遇忙提示重拨/前转/转话务员
· 紧急呼叫业务
· 根据人名/部门/话费/被叫电话/通话量进行分类和统计
· 管理员的分级管理权限
· 长途呼叫VOIP前缀自动添加
· 三方通话
· 主叫号码显示加前缀
· 用户快速添加功能
· 个性化语音提示配置
· 支持“#”“*”前缀短消息
3.4.2特色业务功能
KT23系统具备了许多特色的业务功能。
（1） 丢话通知
当用户不在服务区或者关机时未接听到来电，系统将会保存来电信息，在用户回到服务时（注册或者拨打电话），系统将丢失呼叫的主叫号码等来电信息通知给用户，并且会在丢话号码前加“*”，用来区别于普通来话。
短消息
系统内置短消息平台，用户可以实现点对点和群发短信的功能，系统管理员可实现群发短信的功能。配合人工坐席，可以实现人工话务台和人工秘书台的功能，话务员除了转接电话以外，还可以发送短消息，扩充了企业通信的手段，提高企业沟通效果。支持点对多点的短信发送，比如任务派发、群发通知等。
（2） 与固定分机绑定同振
在煤矿内部使用时，可以与煤矿固定分机做绑定，当呼叫固定分机时PHS分机也会同时振铃，这样可做到不漏接电话。
办公费用控制
（3） 支持对话费额度进行限制，可以针对分机、用户、部门设定相应的消费额度，额度可以针对总费用也可以针对单项费用。
（4） 话务台
支持自动总机、语音信箱和数字电脑话务员等功能，方便企业客户设定单位欢迎词及人工值机服务。
（5） 漫游组网
多个无线通信系统通过IP网络进行连接，实现用户在多个系统之间的漫游呼叫，完成多点互联及漫游功能。
3.5 网管

网管连接图
3.1.1 网管网络的设计
系统方案采用基于TCP/IP的SNMP协议和Client/Server开放式体系结构的Netman 2000＋网管系统，实现对PHS无线系统的无线接入部分操作和维护工作。采用命令行和图形界面的方式进行管理。
3.1.2 网管系统的功能
通过Netman 2000＋网管平台，用户可实现ITU-T所规定的各项网管功能，完成对系统无线设备的管理。Netman2000＋网管系统采用模块化结构进行组织和设计。
3.1.3 配置管理
包括基站网络拓扑图的编辑，插板、环境监控及其他的设备配置。
3.1.4 故障管理
其主要功能是检测异常（包括故障）现象、将故障隔离并校正等。
显示各项设备的告警状态，告警汇总及告警分析等结果，并提供多项过滤功能。可显示指定条件下的各种告警，便于统计和故障检修。
3.1.5 性能管理
收集统计数据，对设备的性能进行监测，以便及时发现和校正网络或网元的性能和有效性的偏差或下降。
3.1.6 系统安全管理
建立对于Netman客户端的用户帐号，定义用户帐号的访问权限。大大提高了系统的安全性。提供系统日志，记录了所有用户操作的操作信息，它对于管理员进行系统管理提供了帮助。
话务统计，对系统采集到的数据进行计算和分析得到：
本地漫游呼叫建立请求总数；
本地漫游呼叫建立请求成功总数；
本地漫游呼叫建立请求阻塞（无可用路由）总数；
本地漫游呼叫建立请求失败（无可用路由以外原因）总数；
其它相关统计包括接收字节总数、发送字节总数、数据传输率、本地话机总数、漫游话机总数等等。
3.6 中心控制器（KTW121）

EP300外形结构
KT23 业务是北辰公司推出的一种满足煤矿企业多业务接入的整体解决方案，真正实现了有线/无线/VOIP 综合业务，满足企业多样的通信需求既可以快速地为企业搭建一套内部无线通信系统，也可以将企业原有的PBX 分机无线化。KT23 系统提供的PHS 业务可以实现公网号码和私网无线分机号码的双待机模式。KT23 内置PBX功能，在同一个设备上集中提供了PHS、LAN、POTS等业务。
EP300 是针对中小企业开发的核心处理设备，集成度高，负责语音呼叫的处理，提供PBX功能，实现对PHS基站的管理，同时内置了短消息、丢话通知等功能。
EP300的呼叫处理能力为14400BHCA，最大设计容量为4000本地用户，2000个漫游用户。P300的FXS接口数量最多为224。
EP300 设备在网络中的位置类似于传统的PBX，该设备直接安装在企业内，上行采用PRI接口或FXO接口和PSTN网络连接，提供语音业务。
EP300 设备下行提供FXS 接口实现企业内部固定分机接入；提供BRI 接口实现PHS基站的接入，从而实现内部无线分机接入。
1) 环境要求
温度：0℃～50℃，温度变化率：小于0.5℃/min。
相对湿度：5％RH～90％RH，绝对湿度不超过 29g/m3。
气压环境：86～105kPa。（70kPa相当于海拔3000m ；不包括矿井情况）。
2) 电气性能
整机支持VoIP端口数
提供512路VoIP语音/传真编解码资源
处理能力
呼叫处理能力至少达到16次/秒；
呼叫建立时间＜5秒；
呼损＜0.1%；
语音编码动态切换时间小于60毫秒
时延和时延抖动
当采用G.723算法时，两侧网关处理时延之和在200ms以内；
当采用G.729算法时，两侧网关处理时延之和在150ms以内；网关设备的抖动时间＜10ms；
网关处理时延
