山西朔州平鲁区国强煤业有限公司
采煤机3300v电压安全措施
2017年
采煤机3300v电压安全措施
综采工作面，采用MG400/940—WD交流电牵引采煤机，采煤机供电电压为3300v，根据煤矿安全规程要求，为确保安全生产，特制定安全技术措施如下:
一、供电设备设施选型设计：
1、工作面煤机供电采用专用移变型号为:KBSGZY-2500/10/3.45，具有短路，过载，欠压,过压，断相，超温等保护及低压故障分断高压电流,和瓦斯电闭锁功能。
2、开关为矿用组合八回路开关型号为QJZ9215—1600/3。3KV，PLC控制，采用远方先导控制方式,在采煤机上完成采煤机的启动，停止及闭锁工作面运输机的作用.能实现煤机运行电缆有电，煤机不运行电缆不带电,并具有短路,过载，欠过压，断相，漏电闭锁，能实时显示运行电流及故障信息查询等功能.

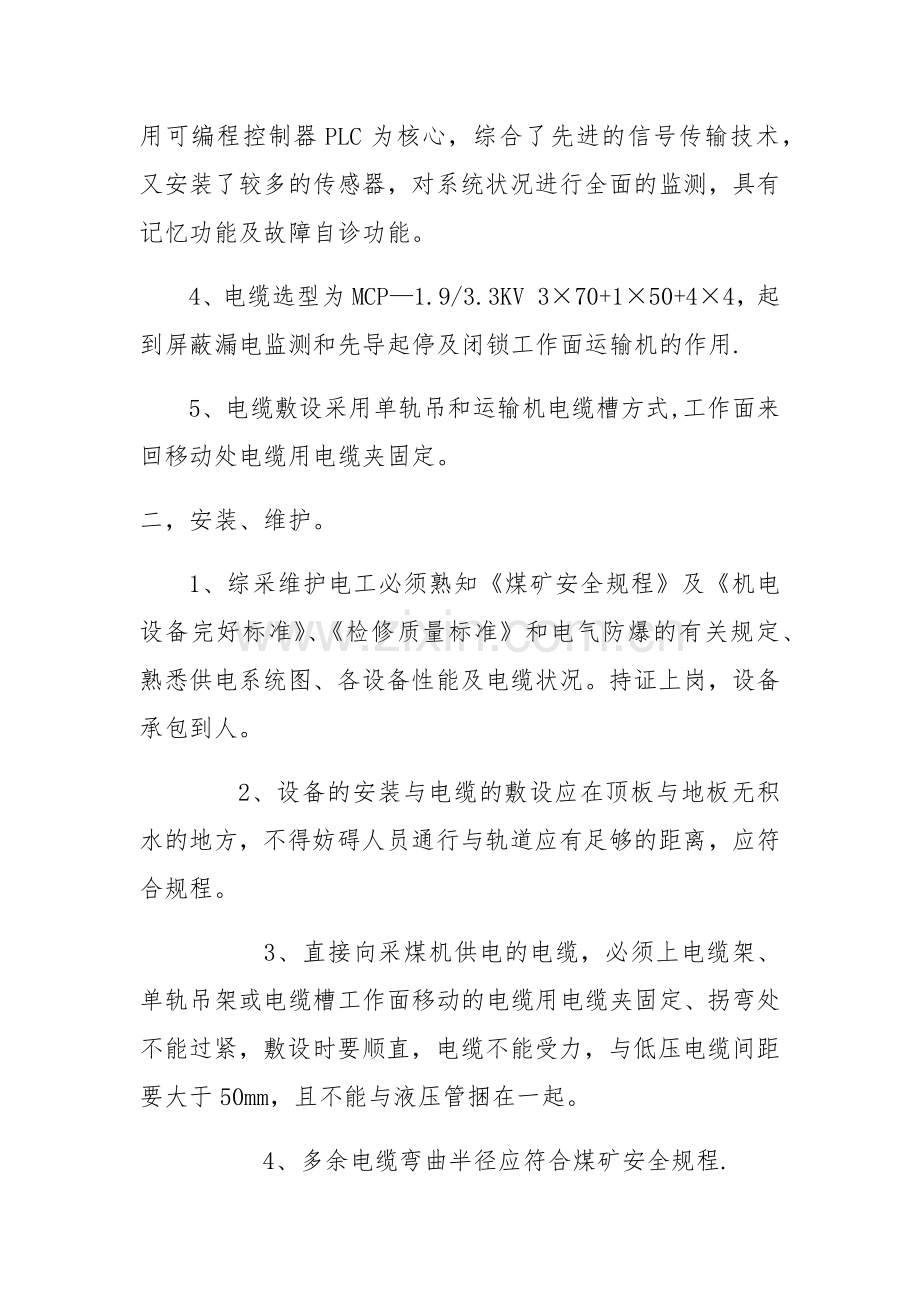

3、煤机为MG400/940—WD交流电牵引采煤机。该机采用可编程控制器PLC为核心，综合了先进的信号传输技术，又安装了较多的传感器，对系统状况进行全面的监测，具有记忆功能及故障自诊功能。
4、电缆选型为MCP—1.9/3.3KV 3×70+1×50+4×4，起到屏蔽漏电监测和先导起停及闭锁工作面运输机的作用.
5、电缆敷设采用单轨吊和运输机电缆槽方式,工作面来回移动处电缆用电缆夹固定。
二，安装、维护。
1、综采维护电工必须熟知《煤矿安全规程》及《机电设备完好标准》、《检修质量标准》和电气防爆的有关规定、熟悉供电系统图、各设备性能及电缆状况。持证上岗，设备承包到人。
    2、设备的安装与电缆的敷设应在顶板与地板无积水的地方，不得妨碍人员通行与轨道应有足够的距离，应符合规程。
     3、直接向采煤机供电的电缆，必须上电缆架、单轨吊架或电缆槽工作面移动的电缆用电缆夹固定、拐弯处不能过紧，敷设时要顺直，电缆不能受力，与低压电缆间距要大于50mm，且不能与液压管捆在一起。
     4、多余电缆弯曲半径应符合煤矿安全规程.
5、设备列车要重点看护高压电缆及设备,防止碰坏或损伤.设备要停放在不滴水、不滴油、无磨损危险的地方。移好后，主辅接地要可靠接地。
6、确保电器安全保护装置设备完好，不准任意调整电器保护装置的整定值。
7、移变的安全运行维护和管理必须要按照要求执行，漏电保护主辅接地极的安装必须符合要求，低压检漏装置的试验按有关规定执行.补偿调节装置经一次整定后不得任意改动。用于检测高压屏蔽电缆的保护按纽应每天试验一次。
8、煤机运行时应有专人看护电缆，以防刮伤、刮断。电机综合保护器应按技术要求和负载的有关参数正确整定和定期试验。
9、检修工对维护区内电器设备运行状况，电缆吊挂及保护设施进行巡检并作好记录.
10、杜绝设备施爆及保护失灵等问题，如发现有问题要及时进行处理,对处理不了的问题必须停止运行，并向领导汇报。
11、只有在瓦斯浓度低于1％的风流中方可停电打开低压电器的门与盖。进行设备检修.检修设备时必须执行工作票制度，切断前一极电源开关后方可再进行工作。进行检修时，必须执行停送电作业制度。实行机械闭锁并挂有人工作严禁送电的停电牌，设专人看护。严禁盲目送电,严禁越时送电。
12、电器设备开盖检查前,必须用电源电压等级相符合的验电笔验电，确认无电后进行放电.挂接地线，然后方可工作。
13、检修时不准任意改动设备上端子的位序与标记.保护好隔爆面，所更换的保护组件必须经矿上测试。隔爆腔内保持清洁干燥，不得遗留线头、零部件、工具,防潮剂要及时更换。
14、供电系统发生故障后,必须查明原因，找出故障点，排除故障后方可送电。禁止强行送电或用强送电的方法查找故障，或甩掉保护不用。
15、严禁带电搬运设备及吊挂电缆。
