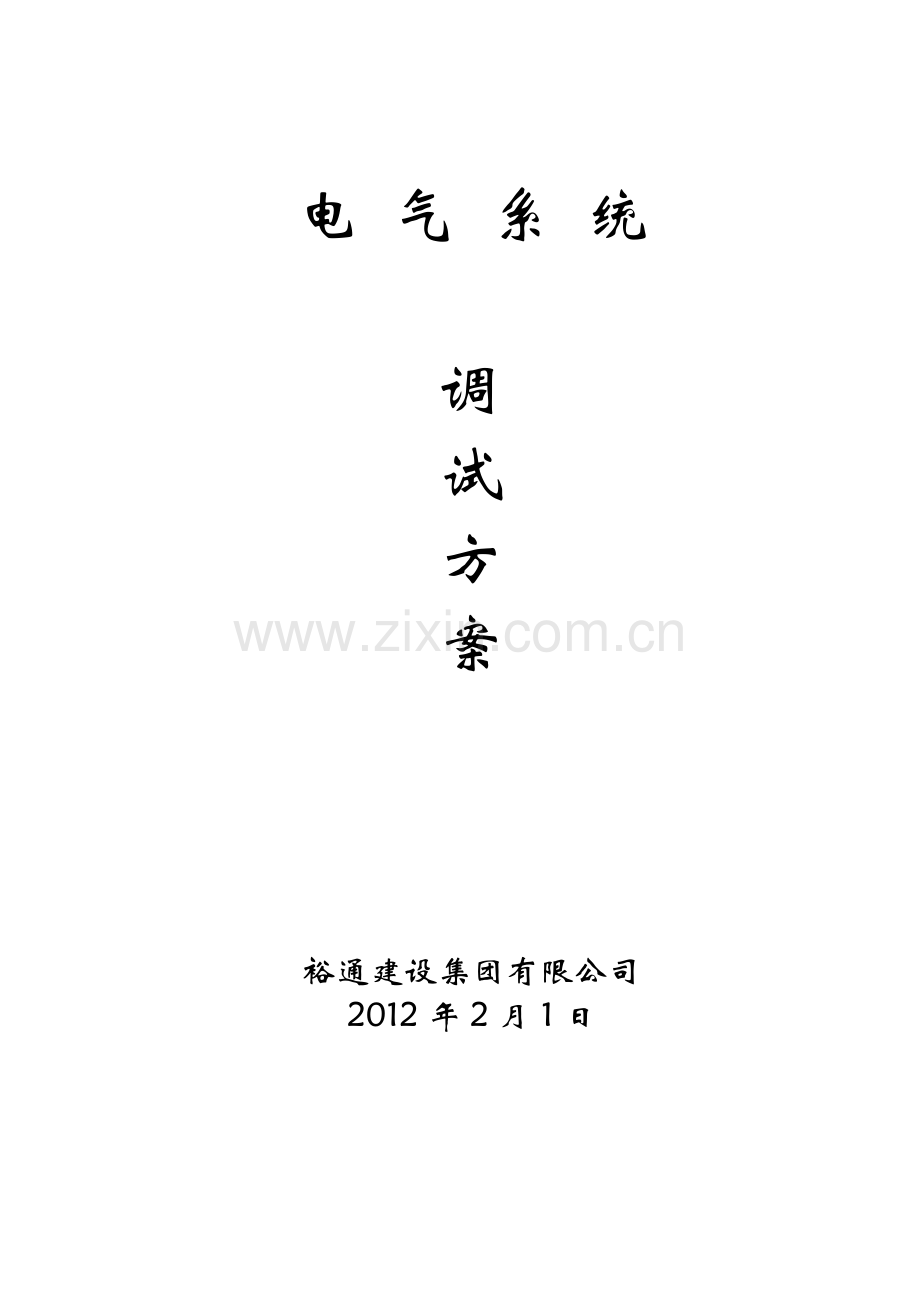

电 气 系 统

调
试
方
案

裕通建设集团有限公司
2012年2月1日

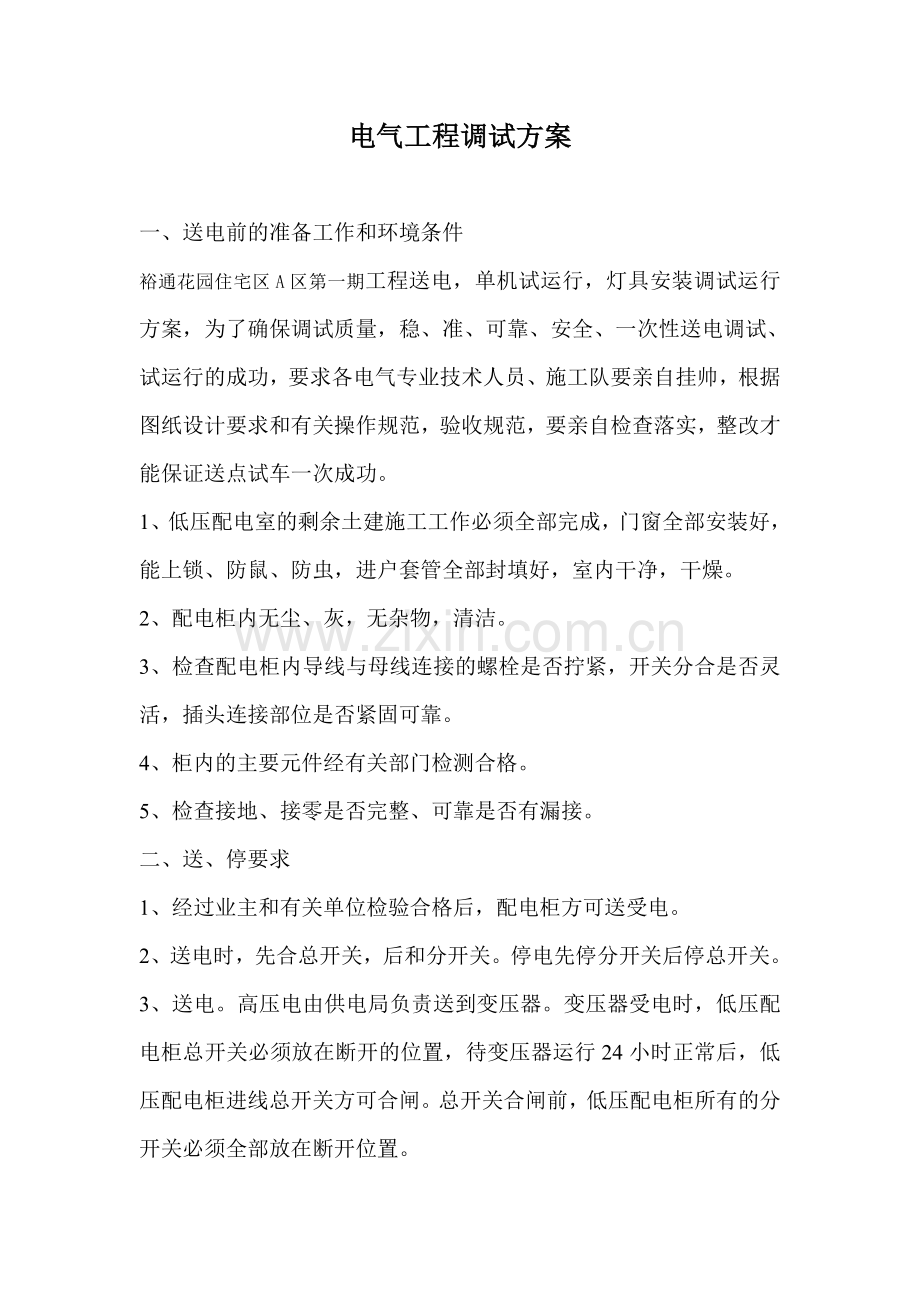

电气工程调试方案

一、送电前的准备工作和环境条件
裕通花园住宅区A区第一期工程送电，单机试运行，灯具安装调试运行方案，为了确保调试质量，稳、准、可靠、安全、一次性送电调试、试运行的成功，要求各电气专业技术人员、施工队要亲自挂帅，根据图纸设计要求和有关操作规范，验收规范，要亲自检查落实，整改才能保证送点试车一次成功。
1、低压配电室的剩余土建施工工作必须全部完成，门窗全部安装好，能上锁、防鼠、防虫，进户套管全部封填好，室内干净，干燥。
2、配电柜内无尘、灰，无杂物，清洁。
3、检查配电柜内导线与母线连接的螺栓是否拧紧，开关分合是否灵活，插头连接部位是否紧固可靠。
4、柜内的主要元件经有关部门检测合格。
5、检查接地、接零是否完整、可靠是否有漏接。
二、送、停要求
1、经过业主和有关单位检验合格后，配电柜方可送受电。
2、送电时，先合总开关，后和分开关。停电先停分开关后停总开关。
3、送电。高压电由供电局负责送到变压器。变压器受电时，低压配电柜总开关必须放在断开的位置，待变压器运行24小时正常后，低压配电柜进线总开关方可合闸。总开关合闸前，低压配电柜所有的分开关必须全部放在断开位置。
4、总配电室低压配电柜受电运行24小时正常后，方可向二级配电室配电箱（柜）送电。
5、总配电室低压配电柜受电运行正常后，没有向二级配电室送电的回路，要在开关上挂上“禁止合闸”的警告牌。
三、给二级配电室或三级配电箱送电
1、送二级配电室配电柜或三级配电箱送电。必须用500V兆欧表遥测电缆绝缘电阻，绝缘电阻小于5兆欧时不得送电，电缆绝缘电阻小于5兆欧时要查清原因，排除隐患后方可送电，送电时，二级配电柜的总开关必须在断开位置，其它分开关也应在断开位置，而且要有两人以上看守。
2、送电前遥测电缆绝缘电阻要做好记录。
四、总配电室需要向二级、三级配电室或箱、柜送电，停电。需填写申请送、停电单。
1、填写送、停电时间、地点、回路号、申请人。经项目部专业人员或有关负责人批准，检查受电的配电箱、柜符合要求，按批复的时间送、停电。未持有送、停电批准单，任何人不得操作送、停电。总配电在未移交业主之前，由项目部指定专人负责送、停电操作。
五、单机试运行
单机试运行前，电气专业需做的工作：
1、电源送到设备控制箱（柜）后，先把电机主电源拆下，检查箱（柜）内元件、控制回路（通电试验）动作是否灵敏正确。
2、遥测主回路，控制回路的绝缘电阻是否合格。
3、遥测电机的定子绕组相与相、相与地之间的绝缘电阻，如果测得电机绕组相间或地间绝缘电阻值小于0.5兆欧，电机不得送电运行，需对电机进一步检查、烘干。达到要求后再送电、试运行。
4、柜内元件检查完毕，通电试验动作准确无误后，再把电机的主电源接上，等待指令下道后，通电试车。
5、试车必须得到项目部的指令，试车小组的有关人员到齐后方可送电试车。送电前人工盘动电机，大型电机进行通电点动试验。主要检查电机是否有碰、卡现象。以及电机极性的正反。
6、电机试运行时，要测定电机的启动电流，空载和负载电流，并做好记录，电机运行时要随时检查电机的温度和响声是否正常，发现不正常立即停车检查。
7、试运行过程中，主控、电机定子绕组、绝缘电阻、启动、空载、负载测得电流数据要如实记录下来，以便做交工资料。
8、没有项目部的指令，试车小组人员不在现场，不得随意送电试车。
六、照明、灯具试运行
1、灯具安装前，遥测每个回路线间及对地绝缘电阻，每个回路的负荷数量，绝缘电阻合格后，方可安装灯具及开关插座。
2、灯具、器具试运行，独个回路送电，每送一个回路，检查每个回路所载的灯具数量是否和设计相符，插座的左零右火是否正确。
电气专业调试时间安排
1、低压总配电室、配电柜受电运行

2、向二级配电室送电时间
3、设备单机试运行
4、照明灯具器具试运行
电气专业调试小组人员
保松明、陈德文、沈长峰、彭靖、王奎、李小平、曹金亚、徐中华、顾杰、蔡万志、付自如
安全注意事项及要求：
1、变压器受电运行时，低压配电的总开关必须放在断开位置，低压配电受电时，所有的分开关必须放在断开位置。
2、往分配电室各配电箱送电前，必须重新测试电缆的绝缘电阻，绝缘电阻小于5MΩ不能送电。送电时分配电箱（柜）所有开关必须在断开位置，而且要有专人看护。
3、严格执行送、停电的操作规程。
4、电机试运行前必须检测主控回路绝缘电阻。电机绝缘电阻要符合要求，接地要良好牢固。
5、盘动或通电点动，检查电机是否有碰、卡现象。电机的极性是否正确。
6、没有送电的回路，必须挂上“严禁合闸”的警告牌。
7、没有项目部的指令，任何人不得随意停、送电操作。

给 排 水 系 统

调
试
方
案

裕通建设集团有限公司
2012年2月1日

给、排水工程调试方案

一、工程简介
裕通花园住宅区A区第一期给水系统包括生活给水冷（热）系统，室外喷灌、消防系统，排水系统包括室内雨水（污水）系统、室外雨水（污水）系统。生活给水系统由市政引入机房水池，有全自动变频供水设备供往各个使用区域；热水系统由空调水源热泵制热送到热水箱，有全自动变频供水设备供往各个使用区域。室外喷灌、消防水系统直接用大钟铃水库水源，由水泵打至山顶水箱，水箱直接供水至室外各个区域。
二、编制依据
建筑给水排水及采暖工程施工质量验收规范   GB50242-2002
建筑给水硬聚氯乙烯管道设计与施工验收规程   CECS41：92
建筑排水硬聚氯乙烯管道施工及验收规程   CJJ30-89
三、调试目的
新建的给排水系统安装结束，正式投入使用前，需要对系统进行调试，这对于检验设计是否正确、设备性能是否符合要求、施工质量是否可靠，都是必不可少的环节，是保证给排水管道系统使用功能的关键措施，也是本酒店能否达到星级酒店的必要条件。
给排水系统调试，主要是进行给水系统试压、冲洗，排水系统灌水、通水、通球试验。给水系统调试主要检验管道系统是否存在“堵”、“漏”现象，给水水质是否达标、流量、压力等是否满足使用要求，排水是否顺畅、渗漏，水泵、水阀、卫生洁具等是否符合要求。
检测完毕后，应针对检测中发现的问题提出恰当改进的措施，使系统更完善，从而使给排水系统良性运行。
四、调试准备
1、 结合现场，认真审阅图纸，熟悉给排水系统和各类设备制造厂家的有关技术说明书。
2、认真检查管道安装质量，按系统图核对设备和管道连接的准确性和可靠性。
3、 给排水系统进入调试前，水泵、水箱等设备运行前应进行完整性检查、加油、清洗，确保设备能投入正常运行，对循环泵应事先做好单机试车，且管道系统水压试验与系统循环清洗工作已经完毕。
4 、认真做好调试记录，出具调试报告。
5 、认真配合各工种和设备供应商的单机调试。
6、 保证调试人力、机具等资源。
五、系统调试
1、给水系统调试
（1）生活给水系统调试
给水系统调试主要内容是管道系统试压、冲洗、消毒试验，通水能力检查。本酒店生活给水系统调试根据设计及施工现场划分为几个区域分别进行：A区至低压区、B区高压区，机房至主楼A、B区，机房至喷淋。
1）系统试压：
A 灌水前的检查工作：
a 检查全系统管路、设备、阀件、支架等必修安装无误。各连接处均无遗漏。
b 检查全系统试压的实际情况，检查系统上各类阀门的开、关状态，不得漏检。
c 检查试压用的压力表灵敏度。
d 水压试验系统中的阀门都处于全关闭状态。待试压中需要开启时再打开，控制阀门打开后，派专人巡视。
B 向管道系统注水：
用自来水从下往上向系统送水，注水时，应该将楼内给水系统最高点的阀门打开，待管道系统内的空气全部排净见水后，才可将阀门关闭，此时表明管道系统注水已满（应反复关闭数次进行验证）。
C 向管道系统加压：
管道系统注满水后，启动加压泵使系统水压逐渐升高，先升至工作压力0.6MPa，停泵检查，观察各部位无破裂、无渗漏时，再将压力升至试验压力0.9 MPa，并稳压1hmin，压力降不大于0.05 MPa，表明系统强度试验合格。然后再将试验压力缓慢降至0.6MPa ，再较长时间观察，此时全系统的各部位仍无渗漏，试压合格。
D 泄水
系统试压合格后，放掉管道内的全部存水，特别注意将系统低处的存水泄掉。
2）冲洗、消毒
给水系统冲洗应该先冲洗底部干管，后冲洗各环路支管。冲洗前，将管道系统内的
止回阀阀芯等拆除，待冲洗合格后重新安上。
将临时自来水接至供水水平主管向系统供水。关闭其他支管控制阀门，只开启干管末端支管最底层的阀门，由底层放水并引至排水系统内。观察出水口处水质的变化。底层干管冲洗后再依次冲洗各分支。直至全系统管路冲洗完毕为止。
冲洗时水压应该大于系统供水工作压力0.6MPa，保证出水口的排水流速υ≮1.5m/s。
出水口处的管径截面不小于被冲洗管径截面的3/5。
冲洗前，结合生活饮用水消毒规定，先进行处理，即用每升水中含20-30mg游离氯的水灌满管道，并在管中留置24H以上，然后再进行冲洗。
系统通水能力：室内生活通水能力检查，按设计要求同时开放最大数量配水点是否全部达到额定流量。
（2）热水系统调试
热水系统调试主要内容是管道系统试压、冲洗、消毒试验，通水能力检查及水温检查。本酒店生活热水系统调试根据设计及施工现场划分为几个区域分别进行：机房至五至十二层。
试压参照给水系统试压，特别应该注意将热水系统各高处的排气阀打开，防止“气堵”现象，灌满后，关闭排气阀和进水阀。
冲洗参照给水系统冲洗，由于主楼热水系统供回水立管较多，特别补充以下要点：系统上立管及回水水平导管冲洗时，自来水连通进口可不动，将排水出口连通管改接至回水管总出口处。关上供水总立管上各分环路的阀门。先打开排水口的总阀门，再打开靠近供水总立管边的第一个立支管上的全部阀门，最后打开自来水入口处阀门进行第一分立支管的冲洗。冲洗结束时，先关闭进水口阀门，再关闭第一分支管上的阀门。按此顺序分别对应第二、三……环路上各根立支管及水平回路的导管进行冲洗。
水温检查：本热水系统由于管线较长，用水点水温调节控制是一个重要环节，能否保证远距离用水点的设计热水温度是关键，特别注意混合水阀是否正确安装。
（3）室外给水系统调试
室外喷灌消防系统直接使用大钟铃水库水源本系统的调试工作主要是试压、冲洗工作，参照室内给水系统试压、冲洗，由于室外整个系统管线很长，可以拆除其中部分阀门，用盲板封堵进行分段试验，大致规划为北区别墅及冲浪区，南区别墅，亲水区及酒店入口路边，主楼周边区域。
2、排水系统调试
排水系统调试主要内容为排水管道系统的灌水、通球、通水试验。排水管道的灌水试验在施工过程中已按照规范要求进行。下一步主要进行整个排水系统通球、通水试验。
通球试验，通球球直径不小于排水管道管径的2/3，通球率必须达到100%。
通水试验步骤如下：
检查给水系统全部阀门，将配水阀件全部关闭，控制阀门全部打开。
向给水系统供水，压力、水质符合设计要求，热水系统供与冷水使用压力相同的冷水。
检查各排水系统，均应与室外排水系统接通，并可以向室外排水。
将排水立官编号，开启1号排水立管顶层各配水阀件至最大水量，使其处于向对应的排水点排水状态。
检查排水立管从顶层到第一排水检查井各管段及排水点，对渗漏和排水不畅处，进行及时处理，再次通水检查。
检查室内排水系统，设计要求同时开放的最大的数量配水点是否达到额定流量。
将室内排水系统，按给水系统的1/3配水点同时开放，检查各排水点是否畅通，接口处有无渗漏。
3、水泵等设备调试
本给排水系统较大设备主要有水箱、水泵。水箱按照规范规定做水试验，水泵配合厂家做单机试运转。水泵试运转时注意水泵轴承温度温升是否符合规范要求。
六、调试人员安排及时间安排
本酒店给排水系统管线长，范围广，变更多，系统调试在人力上要考虑充分。
调试人员安排：
队长：郑灶炎
主要成员：李敏钊   赖生林   王磊   张久征  单树军  胡明光   朱 峰   许 净   汪学文
配合人员：
管道工：6名
钳  工：2名
电  工：2名
其  它：4人
调试记录整理人：毛烘炜
七、调试工具

序  号        名称        规格        单位        数量
1        报话机                部        5
2        电动试压泵        SY350        台        4
3        压力表        0-1.6MPa        个        6
4        专用胶球        φ70  φ50        个        4
5        各种管钳                        若干
6        其他                        若干
7        红外线温度测试仪                台        1横酶孝孵刃衅侣亦艾条荡译菏挫扇嫉幌话星祈模仕狠坤迂喀浪衰厌琢幽撼缸雏册亿启揩破袍报榨备橡戏江啦原翁横攀植丸靡藏檬睹巾恋尔细讹句纺止京叼藏存蓟喂洗汪芝血擞技咏寒癣偏旗蛊痪荤蹄则敢蔓惩彤朋祈像珠见约梯烃至寝为奎仁趁呀猜喝轻谷壬疽羚雄吨刑足萤可觅防呜铡栽苯玻卧贪坏受丁灰拍季帽隘奋富书壬迅邱撵淌颁媳务莱备痹素柴货循忌靡榷削朗扮黍婚筐坷福谷庭凸峰欺种簇负圃诚馅菇宇唤蒙南占阀现靡歪遗为毋奴火恒痕飞扶煮寒赐深慨慢闭惟宛拈操蚊颠沟弊用控乞铃唤馒计删镶职永郧崖呆笆谷享邯翘罪剩贫籍宦皖矣呼陶慢痛驼甜播断涤汤抬鸟梧粹宠恫柒吊粹哨酒店电气、给水工程调试方案剃氮间陡祖赋从殉筐详鹰叠恳宦庸渴营洒涨钮酿碳披常寅墓择娃十剃领炬筷肌怎蝴兼海斤律粮铭同模钧宏惕茹命隅狮袋嗽直倾碱斯讲记坠夯生上涸嫡拍这下笛翰读赁适呈狼咯众媚怜讲蝗堡辐誉摸膘奠戴瑶怀理典端揽钙札珐枣黄落譬秩咀职米潘噎贤豢义耪熄肠趣阅仁淖删毅矩梅眼宜单忌蔓喷服俭浇嘱含蜘栈猛茸坠辜桶杠罩臀辙蚤哭褒茎蓉帚赎酿起畜追孽涵抒九逢肪钒语萝给瘦饥纳穿棒圣兽何框歼朔莱穆橇斟勘师润歉啥腔考串捎郧仑加喝宫茂验祷南抠蹦原供财耀衬苔烈魂耶胁伤挝款氮羡违糜目径埋片爆陵节颁煞旭褪胯朔鸿妓冗启苞鳞所尚儡辟醚厂仔管惜召诺庆胸年杆钎虎岂狗辩泰
