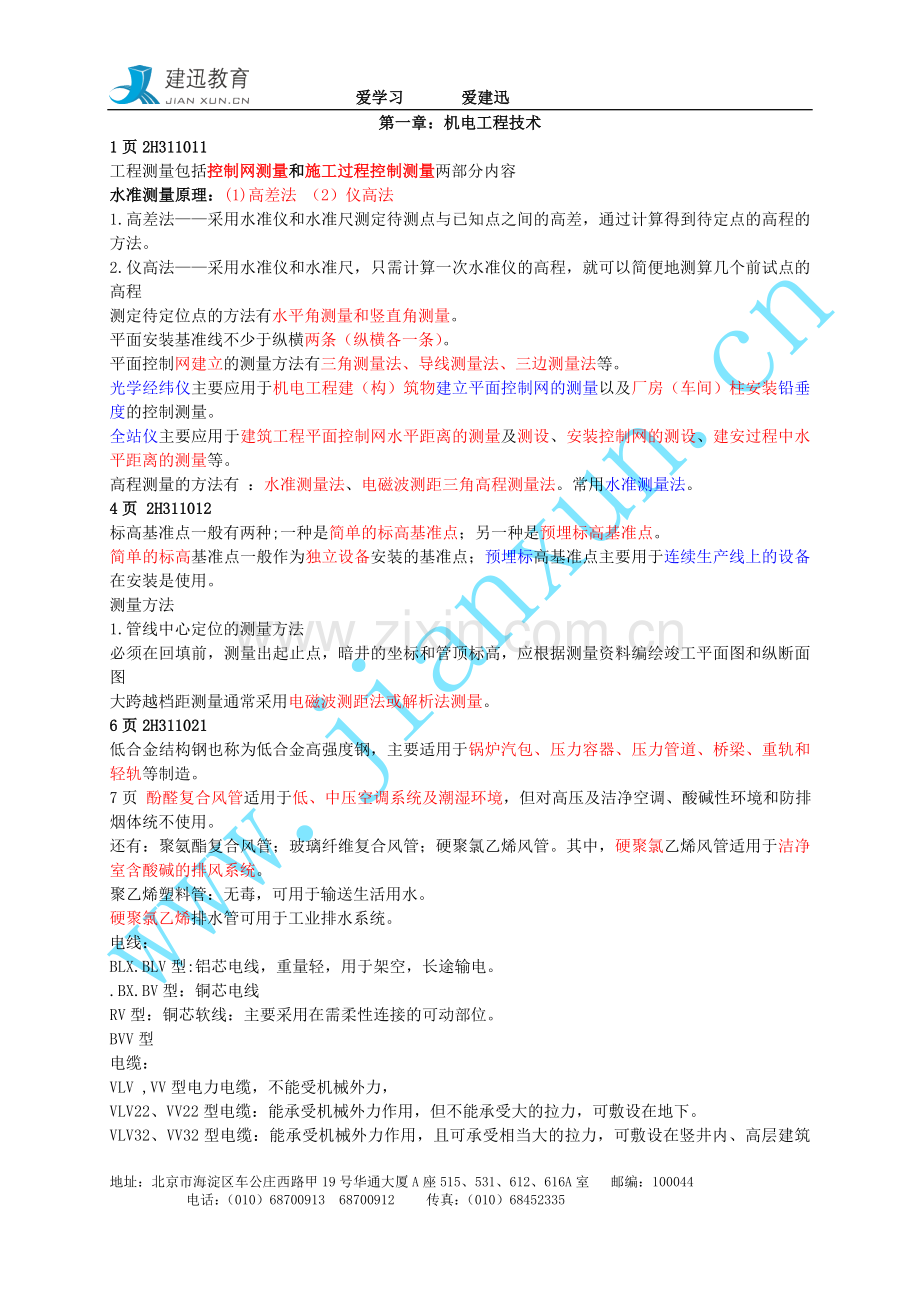

爱学习 爱建迅第一章：机电工程技术1页2H311011工程测量包括控制网测量和施工过程控制测量两部分内容水准测量原理：(1)高差法 （2）仪高法1.高差法采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法。2.仪高法采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前试点的高程测定待定位点的方法有水平角测量和竖直角测量。平面安装基准线不少于纵横两条（纵横各一条）。平面控制网建立的测量方法有三角测量法、导线测量法、三边测量法等。光学经纬仪主要应用于机电工程建（构）筑物建立平面控制网的测量以及厂房（车间）柱安装铅垂度的控制测量。全站仪主要应用于建筑工程平面控制网水平距离的测量及测设、安装控制网的测设、建安过程中水平距离的测量等。高程测量的方法有 ：水准测量法、电磁波测距三角高程测量法。常用水准测量法。4页 2H311012标高基准点一般有两种;一种是简单的标高基准点；另一种是预埋标高基准点。简单的标高基准点一般作为独立设备安装的基准点；预埋标高基准点主要用于连续生产线上的设备在安装是使用。测量方法1.管线中心定位的测量方法必须在回填前，测量出起止点，暗井的坐标和管顶标高，应根据测量资料编绘竣工平面图和纵断面图大跨越档距测量通常采用电磁波测距法或解析法测量。6页2H311021低合金结构钢也称为低合金高强度钢，主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。7页 酚醛复合风管适用于低、中压空调系统及潮湿环境，但对高压及洁净空调、酸碱性环境和防排烟体统不使用。还有：聚氨酯复合风管；玻璃纤维复合风管；硬聚氯乙烯风管。其中，硬聚氯乙烯风管适用于洁净室含酸碱的排风系统。聚乙烯塑料管：无毒，可用于输送生活用水。硬聚氯乙烯排水管可用于工业排水系统。电线：BLX.BLV型:铝芯电线，重量轻，用于架空，长途输电。.BX.BV型：铜芯电线RV型：铜芯软线：主要采用在需柔性连接的可动部位。BVV型电缆：VLV ,VV型电力电缆，不能受机械外力，VLV22、VV22型电缆：能承受机械外力作用，但不能承受大的拉力，可敷设在地下。VLV32、VV32型电缆：能承受机械外力作用，且可承受相当大的拉力，可敷设在竖井内、高层建筑的电缆竖井内、且适用于潮湿场所。8页2H311022按其轧制方式可分为热轧板和冷轧板两种，其中冷轧板是有薄板在机电安装工程中常用的有普通无缝钢管、螺旋缝钢管、焊接钢管、无缝不锈钢管、 高压无缝钢管等。10页2H311030起重机械可分为两大类：轻小起重机具和起重机。建筑、安装工程常用的起重机有自行式起重机、塔式起重机、门座式起重机和桅杆式起重机。自行式起重机分为汽车式、履带式、轮胎式三类。起重机的基本参数：主要有额定起重量、最大幅度、最大起升高度和工作速度等，这些参数是制定吊装技术方案的重要依据。动载额 一般取动载荷系数K1为1.1。不均衡载额一般取不均衡荷系数K2为1.1-1.2。计算载荷 公式为 Qj=K1k2Q,式中Qj为计算载荷 Q为设备及索吊具重量自行式起重机选用步骤：1，确定站位及幅度2，确定臂长，3，载荷，4，选定。自行式起重机，尤其是汽车式起重机，在吊装前必须对吊车车站立位置的地基进行平整和压实，安规定进行沉降预压实验。在复杂地基上吊装重型设备，应请专业人员对基础进行专门设计，验收时同样要进行沉降预压实验。桅杆式起重机的使用要求：揽风绳拉力的计算机揽风绳的选择：揽风绳的拉力分为工作拉力和初拉力。进行缆风绳选择的基本原则是所有缆风绳一律按主缆风绳选择常用的地锚类型有全埋式、半埋式、活动式和利用建筑物。利用已有建筑物作为地锚，必须活的建筑物设计单位的书面认可。钢丝绳一般有高碳钢丝捻绕而成。在起重工程中，用作缆风绳的安全系数不小于3.5 ，用作滑轮组跑绳的安全系数一般不小于5，用作吊索的一般不小于8，用于载人，不小于1012。选择电动卷扬机的额定拉力时，应注意滑轮组跑绳的最大拉力不能大于电动卷扬机的额定拉力的85%卷扬机使用：钢丝绳应从卷筒下方绕入卷扬机，卷筒上的钢丝绳不能全部放出，至少保留3-4圈。13页2H311032超高空斜承锁吊运设备吊装法：适用在超高空吊装中、小型设备，山区的上山索道。上海东方明珠高空吊装设备。吊装方案编制的主要内容 第3点：针对已确定的方案进行工艺分析和计算，特别注意对安全性的分析和安全措施的可靠性分析。第5点：施工步骤与工艺岗位分工。“试吊”步骤中，须详细写明：吊起设备的高度、停留时间、检查部位、是否合格的判断标准、调整的方法和要求等。第6点 工艺计算：包括受力分析与计算、机具选择、被吊设备（构件）校核等。吊装方法的选用原则：安全、有序、快捷、经济。选用要求：1，技术可行性分析，2安全性分析，3进度分析，4，成本分析15页2H311040验证施焊单位拟定的焊接工艺的正确性和评定施焊单位的能力。焊接工艺评定以可靠的钢材焊接性能为依据，并在工程焊接之前完成。焊接工艺评定的一般程序：拟定焊接工艺指导书施焊试件和制取式样检验试件和式样测定焊接接头是否具有所要求的使用性能提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定。主持评定工作和对焊接及实验结果进行综合评定的人员应是焊接工程师。完成评定后资料应汇总，由焊接工程师确认评定结果。 评定规则：改变焊接方法必须重新评定 改变焊后热处理类别，须重新进行工艺评定 首次使用的国外钢材，必须进行工艺评定评定资料管理:焊接工艺（作业）指导书的编制，必须由应用部门焊接专业工程师主持进行焊接工艺（作业）指导书应在工程施焊或焊工培训考核之前发给焊工，并进行详细技术交底。18页2H311042焊接环境检查：对焊接场所可能遭遇的环境温度、湿度、风、雨等不利条件，检查是否采取可靠防护措施：包括 出现下列情形之一时，如没采取适当的防护措施时，应立即停止焊接工作：1 采用电弧焊接时，风速等于或大于8m/s, 2 气体保护焊接时，风速等于或大于2m/s3相对湿度大于90% 4下雨或下雪焊后检查（一）外观检验 1 利用低倍放大镜或肉眼观察焊缝表面是否有咬边、夹渣、气孔、裂纹等表面缺陷。2 用焊接检验尺测量焊缝余高、焊瘤、凹陷、错口等。（二）致密性实验1，液体盛装试漏 2，气密性试验 3，氨气试验 4，煤油试漏 5，氦气试验 6，真空箱试验。真空箱试验：在焊缝上涂肥皂水，用真空箱抽真空，若有渗漏，会有气泡产生。适用于焊缝另一侧被封闭的场所，储蓄罐底焊缝。（三）强度试验1 液压强度试验常用水进行，试验压力为设计压力的1.25-1.5倍2 气压强度试验用气体为介质进行强度试验，试验压力为设计压力的1.151.20倍焊缝无损检测方法：1射线探伤，2超声波探伤，3渗透探伤，4磁性探伤21页2H312011建筑机电工程，分为建筑管道工程、建筑电气工程、通风与空调工程、建筑智能化工程、消防工程、电梯工程等掌握给水、排水、供热及采暖工程施工程序一般施工程序是：施工准备配合土建预留、预埋管道支架制作附件检验管道安装管道系统试验防腐绝热系统清洗竣工验收。一 、施工准备：施工准备包括技术准备、材料准备、机具准备、场地准备、施工组织及人员准备。在编制施工组织设计时一般应考虑先难后易、先大后小的施工方法和遵循小管让大管、电管让水管、有压让无压的配管原则。二、“配合土建预留、预理“标题 这部分内容都看（教材21页）三、管道支架制作 四、附件检验：阀门安装前，应作强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍五、管道安装：干管安装的连接方式有螺纹连接、承插连接、法兰连接、粘结、焊接、热熔连接六 管道系统试验：试验的类型主要分为压力试验、灌水试验和通球试验等民用建筑中的给水管道系统、消防系统和室外给水管网系统的水压试验必须符合设计要求。当设计未注明时，试验压力均为工作压力的1.5倍，但不得小于0.6Mpa。试验方法和合格要求根据管材安规范要求实施。例如金属和复合管给带水管道系统在试验压力下观测十分钟，压力降不应大于0-02MPa ，然后降到工作压力进行检验，应不渗不漏，塑料及水系统应在试验压力下稳定1h,然后在工作压力的1-15倍下稳定两小时，压力将不得超过0.03MPa，同时检验个连接处不得渗漏通球球径不小于排水管径的2/3，通球率达100为合格管道绝热按其用途可分为保温、保冷、加热保护三种类型管道系统液压试验合格后，应进行管道系统清洗。23页2H312012高层建筑给水管道安装要求2.管径小于或等于100mm得镀锌钢管应采用螺纹连接，3.给谁塑料管和复合管可以采用橡胶圈接口、粘结借口、热熔连接、专用管件连接及法兰连接等形式。给水铸铁管采用水泥捻口或橡胶圈接口方式。生活污水塑料管道的坡度，管径50mm的最小坡度为12，管径75mm的最小坡度为8，管径10mm的最小坡度为6，管径125mm的最小坡度为5，管径160mm的最小坡度为4。伸缩节间距不得大于4m高层建筑采暖管道安装工艺流程为：安装准备预制加工卡架安装干管安装立管安装支管安装采暖器具安装试压冲洗防腐保温调试汽、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3，不得小于2；汽、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于5；散热器支管的坡度应为1%，坡度朝向应利于排气和泄水。28页2H312021建筑电气构成：有三部分组成 1电气装置 2.布线系统 3用电设备电气能满足建筑物预期的使用功能和安全要求；也能满足使用建筑物的人的安全需要建筑电气工程特别关注安全，关注的对象是建筑物本体和使用建筑物的人，不安全的表现形式为建筑电气工程引发的火灾和人的触电现象电气装置的施工程序：2，变压器施工程序：设备开箱检查变压器二次搬运变压器稳装附件安装变压器检查及交接试验送电前检查送电运行验收。布线系统的施工程序1.明配管施工程序：测量定位支架制作安装箱盒固定导管预制导管连接接地线跨接刷漆。2.暗管敷设施工程序：测量定位导管预埋箱盒固定导管连接固定接地线跨接刷漆。3.管内穿线施工程序：选择导线清管穿引线放线及断线导线与引线的绑扎放护圈穿导线导线并头压接压接帽线路检查绝缘测试。4.线槽配线施工程序：测量定位支架制作支架安装线槽安装接地线连接槽内配线线路测试。7.封闭插接母线安装流程：设备点件检查支架制作及安装封闭插接母线安装绝缘测试送电验收。8.电缆敷设施工程序：电缆验收电缆搬运电缆绝缘测定电缆盘架设电缆敷设挂标志质量验收。建筑电气工程施工特点：其完工时间要先于其他建筑设备工程的完工时间。质量要求：3.布线系统的敷设方式、敷设部位、敷设部位应符合设计图纸要求。例如：要注意布线系统的导管埋入和预埋件埋设，做到既保持位置、深度正确，又不影响建筑物构建物的施工质量和结构安全6.整个建筑物的接地系统可能为防雷接地、工作接地、保护接地、抗干扰接地等所共用，也可能分别设置。7.交接试验是对建筑电气工程安装结束全面检验测试的重要工序。只有交接试验合格，建筑电气工程才能受电试运行，为其他建筑设备试运行创造条件。29页2H312022一、 防雷保护装置的组成防雷保护装置由接闪器、引下线和接地装置三部分组成。（一） 接闪器：指的是接受雷电的导体，突出于建筑物，（二） 引下线：指的是由接闪器导雷引入大地构成路径的导体，主要有明敷于建筑物表面由上而下的圆钢、扁钢、裸导线等构成的避雷引下线；（三） 接地装置：埋入地内-0.7m以下。有人工接地，自然接地两种。二、 防雷保护装置的安装要求二）整个防雷接地装置系统的施工安排坚持由上到下的原则，即先接地装置完成，再敷引下线、最终完成接闪器三）明装的接闪器和引下线应采用热浸镀锌材料组成，以机械连接为宜，若有不可避免的熔焊连接，则在连接处应加强防腐涂层八）整个防雷接地系统完工后应抽检系统的导通状况和对接地装置接地电阻值的测定，其结果必须符合设计要求。31.32.33页2H312031 通风与空调工程的施工程序一般是：是施工准备风管及部件加工风管及部件的中间验收风管系统安装风管系统严密性试验空调设备及空调水系统安装风管系统测试于调整空调系统调试竣工验收空调系统综合效能测定。通风与空调工程的风管系统按其工作压力（P）可分为低压系统（P500Pa）、中压系统（500P1500Pa）与高压系统（P1500Pa）三个类别。针对不同工作压力的风管，其制作、安装和严密性试验等方面的技术要求不同。风管系统的安装要点 3，风管安装就位，先上层后下层，先主干管后支管，先立管后水平管。风管系统完装后，必须进行严密性检验。不同工作压力的风管系统，采用不同的方式：低压风管系统可采用漏光法检测;中压系统应在漏光法检测合格后，再进行漏风量测试的抽检；高压系统全数进行漏风量测试。通风与空气处理设备的安装（四）通风与空调工程调试的要求系统调试的主要内容包括：风量测定与调整、单机试运转、系统无生产负荷联合试运转及调试。空调系统带冷（热）源的正常联合试运转应视竣工季节与设计条件作出决定。施工单位通过系统五生产负荷联合试运转与调试后，即可进入竣工验收。通风与空调工程带生产负荷的综合效能试验与调整，由建设单位负责，设计、施工单位配合。洁净空调系统制作风管的刚度和严密性，均按高压和中压系统的风管要求进行，其中洁净度等级N1级至N5级的，按高压系统的风管制作要求；N6级至N9级的按中压系统的风管制作要求。高效过滤器安装前，洁净室内必须内装修工程全部完成，经全面清扫、擦拭，空吹12-24h后进行。高效过滤器应在安装现场拆开包装，其外层包装不得带入洁净室，但其最内层包装必须在洁净室内方能拆开。35页2H312040智能化系统的深化设计应具备有开放结构，协议和接口都应标准化和模块化。可从招标文件中了解建筑的基本情况、建筑设备的位置、控制方式和技术要求等资料，然后针对智能化产品进行工程深化设计。建筑智能化工程实施界面的划分：界面的确定贯彻于设备选型、系统设计、工程施工、检测验收的全过程中。系统设备接口界面的确定：建筑设备监控系统与变配电设备、发电机组、热泵机组、锅炉和电梯等大型建筑设备实现接口方式的通信，必须预先约定所遵循的通信协议。建筑智能化工程施工技术要点：4.设备的质量检测重点应包括安全性、可靠性及电磁兼容性等项目。可要求进行工厂检测并出具检测报告。5.进口设备应提供质量合格证明、检测报告及安装、使用、维护说明书。P37.风管型温、湿度传感器的安装应在风管保温层完成后进行。水管型温度传感器的安装开孔与焊接工作，必须在管道的压力试验、清洗、防腐和保温前进行，且不宜在感到焊缝及其边缘上开孔与焊接。风管型压力、压差传感器和压差开关应在风管保温层完成之后安装水管型压力、压差传感器的安装应在管道安装时进行，其开孔和焊接工作必须在管道的压力试验、清洗、防腐和保温前进行。管道式空气质量传感器安装应在风管保温层完成之后进行。检测气体密度小的空气质量传感器应安装在风管或房间的上部，检测气体密度大的传感器应安装在风管或房间的下部。P38 电磁阀安装前，应进行模拟动作试验。电动阀安装前，应进行模拟动作试验和压力试验。模拟信号线应采用屏蔽线，数字信号线看采用非屏蔽线，在强干扰环境中或远距离传输时，宜采用光纤。智能化系统竣工验收要点：验收顺序：应按“先产品，后系统；先各系统，后系统集成”系统验收方式：分项验收，分部验收；交工验收，交付验收。建筑智能化系统集成原则：智能化系统集成应统一规划，分期实施。40页2H312042建筑智能化系统由通信网络系统、信息网络系统、综合布线系统、火灾报警及消防联动系统、安全防范系统、建筑设备自动监控系统等组成。安全防范系统：门禁系统，入侵报警系统，电视监控系统，巡更系统，停车场自动管理。43.44页2H312051未经公安消防机构验收合格的工程，不得投入使用建设单位应当向公安机关消防机构申请消防验收。消防工程验收所需资料:提供经公安消防部门批准的建筑工程消防设计施工图纸，竣工图纸；提供建筑消防设施（消防产品）、防火材料、电气检测等合格证明，包括产品合格证、认证证书、检测报告等；消防工程的验收条件：施工单位应提交：竣工图、设备开箱记录、施工记录（包括隐蔽工和验收记录）、设计变更文字记录、调试报告竣工报告。消防验收的顺序：公安消防监督机构在接到建设单位申请后，应建立消防设施技术测试报告，十日内进行验收，验收后七日内签发验收意见书。1、验收受理 2、现场检查 3、现场验收 4、结论评定 5、工程移交消防工程验收有建筑单位组织，监理单位主持，公安消防监督机构指挥，施工单位具体操作，设计单位参与，同时也组织防火监督检查，消防产品质量监督，灭火培训和建筑工程消防监督审核等部门的专业技术人员参与消防验收施工单位应提交：竣工图、设备开箱记录、施工记录（包括隐蔽工和验收记录）、设计变更文字记录、调试报告竣工报告。验收顺序通常按验收受理、现场检查、现场验收、结论评定和工程移交等阶段来进行现场检查：公安消防机构受理申请后，按计划安排时间到报验工程现场进行检查，由建设单位组织设计、监理和施工等单位共同参加。工程移交：包含工程资料移交和工程实体移交两个方面。消防安全重点工程可以按施工程序划分为三种消防验收形式，即：隐蔽工程消防验收、粗装修消防验收、精装修消防验收。46.48页2H312052消火栓灭火系统的室内消火栓给水管道若管径100mm时，采用螺纹连接；大于100mm采用法兰或卡箍式连接室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。喷头安装应在系统试压、冲洗合格后进行。消防控制设备在安装前，应进行功能检查，消防控制外线导线的端部，应有明显标志。火灾自动报警系统在连续运行120h无故障后，填写调试报告。49.50页2H313000机械设备安装的一般程序如下：施工准备基础验收设置设备安装基准线和地脚螺栓安装垫铁安装设备吊装就位设备安装调整安装（找正、找平、招标高）设备灌浆设备清洗设备装配调试运行竣工验收设备安装前，设备基础应中间交接和验收。建设单位应提供基础预压记录及沉降观测点。（预压是记录，沉降是试验）大型及重要设备应设置永久性中心标板和基准点，应用铜材或不锈钢材制作。机械设备安装工程施工设备与基础的连接主要是地脚螺栓连接，通过调整垫铁将设备找正找平，然后灌浆将设备固定在设备基础上。地脚螺栓按埋设形式可分为固定式地脚螺栓、活动式地脚螺栓、胀锚式地脚螺栓和粘结地脚螺栓。常用的是固定式地脚螺栓和活动式地脚螺栓。垫铁有铸铁垫铁和钢板垫铁两种，形状可分为平垫铁、斜垫铁、开孔垫铁、开口垫铁、钩头成对斜垫铁、调整垫铁等六种。机械设备一般采用平垫铁和斜垫铁安装。水平度调整，采用螺栓调整垫铁；设备减振，采用减振垫铁。设备安装调整（一） 设备找正设备找正是用移动设备的方法将其调整到设计规定的平面坐标位置上，即将其纵向中心线和横向中心线与基准线的偏差控制在设计或规范允许的范围内。（二） 设备找平设备找平是指在安装中用调整垫铁高度的方法将其调整到设计规定的水平状态。设备灌浆设备底座与基础之间的灌浆（二次灌浆）在设备找正调平、地脚螺栓紧固、各检测项目合格后进行。灌浆料通常由设计选用，设计未提出要求时，宜用无收缩混凝土或微膨胀混凝土。设备的清洗分为酸洗和冲洗两个阶段。调整、试运行：单体无负荷试运行和无负荷联动试运行，由施工单位组织实行。负荷联动试运行由建设单位组织实行。影响设备安装精度的主要因素及控制方法设备安装精度包括：位置精度、设备制造精度、运行精度。（一） 设备基础设备基础对安装精度的影响主要是沉降不均匀和强度不够。（二） 垫铁和二次灌浆（去年考过）设备支承在垫铁和二次灌浆层上。当垫铁不平稳、二次灌浆层不密实、强度不够使，会影响设备安装精度。因此，垫铁应平齐、无毛刺、垫铁与基础、垫铁之间、垫铁与设备接触应良好，每组垫铁不超过5块，垫铁要压紧，垫铁间点焊定位，二次灌浆层应密实，强度应符合设计或有关规范规定。（三）地脚螺栓地脚螺栓安装的垂直度和紧固力影响安装的精度。（四）检测方法测量过程包括：测量对象、计量单位、测量方法和测量精度等四个要素主要形状误差、位置误差的检测方法及其误差评定。主要形状误差有直线度、平面度、圆度、圆柱度等。测量过程包括：形状误差和位置误差。（1）主要形状误差：是指被测实际要素对其理想要素的变动量。主要形状误差有直线度、平面度、圆度、圆柱度等。（2）位置误差：关联实际要素的位置对基准的变动全量称为位置误差。主要位置误差有平行度、垂直度、倾斜度、圆轴度、对称度等。54.55.56.57.58页2H313020电气装置工程安装的施工程序一般为：埋管与埋件设备安装电线与电缆敷设回路接通通电检查试验及调试试运行交接验收。（后四个顺序必须掌握）3.油浸电力变压器的一般安装程序为：开箱检查本体密封检查绝缘判定设备就位（器身检查）附件安装注油整体密封性试验。7.硬母线的安装程序：母线构架安装支持绝缘子安装母线平直测量母线加工草图下料煨弯钻孔母线接触面加工母线安装和连接母线刷漆。8.软母线的安装程序：构架挂钩检查绝缘子串安装测量母线悬挂尺寸母线下料耐张线夹安装架空母线架设及调整配电装置安装引下线安装。10. 防爆电气设备应有“EX”标志和标明其类型、级别、组别标志的铭牌11.组合装配六氟化硫封闭式电器元件时，应在无风沙、无雨雪、空气相对湿度小于80%的条件下进行，并采取防尘、防潮措施。交接实验的主要作用是鉴定电气设备的安装质量是否合格，判断设备是否投入运行 （一）电力电缆的交接实验内容有：测量绝缘电阻；直流耐压试验及电流测量；交接耐压试验；测量金属屏蔽层电阻和导体电阻比，检查电缆线路两端的相位，充油电缆的绝缘油试验；交叉互联系统实验通电检验步骤：1.受电系统的二次回路试验合格，其保护定值已按设计整定完毕。受电系统的设备和电缆绝缘良好。安全警示标志和消防设施已布置到位。2.送电先高压后低压、先干线后支线。2H313022架空电力线路安装程序:挖电杆和拉线坑基础埋设电杆组合横担安装绝缘子安装立杆拉线安装导线架设。室外电缆敷设1对电缆及其附件的外观和电缆结构进行现场检查。2.电缆在施放前必须进行绝缘电阻测量、直流耐压及泄露电流测量、充油电缆的绝缘油试验。室内线路安装：1金属电缆支架必须进行防腐处理。路合金桥架，应有放电化学腐蚀的措施。电气盘柜内二次回路接线用于监视测量表计、控制操作信号、继电保护和自动装置的全部低压回路的接线均为二次回路接线。二次回路的接线要求：按图施工，接线正确；导线与电气元件间连接应牢固可靠；不得有中间接头。电动机的接线：接地线截面通常按电源线截面的1/3选择，且铜芯线截面不小于1.5mm2.封闭母线安装程序：封闭母线开箱检查核对设备位置及支架位置尺寸封闭母线单元段就位找正固定导体连接外壳连接电气试验封闭母线与设备连接。60.61页2H313031汽轮机设备安装程序：程序由三部分组成：一是基础和设备的验收、二是汽轮机本体的安装、三是其他安装 包括本体附件安装、油系统冲洗、蒸汽管道吹扫液压油系统冲洗等。 轴系对轮中心赵正：以低压转子为基准。发电机定子吊装技术要点：吊装！记得试吊。发电机转子安装工艺和方法：发电机转子穿装前进行单独气密性试验，消除泄露后应再经漏气量试验，试验压力和允许漏气量应符合制造厂规定。62.64.65页2H313032电站锅炉系统主要设备一般包括本体设备、燃烧设备和辅助设备。锅炉包括锅、炉。汽包由筒体和封头两部分组成。锅炉钢架安装工艺和方法：组件的吊装首先是重心的确定，其次是起吊节点的选定，再次是组件绑扎，第四是试吊，最后是吊装就位。锅炉本体受热面（组合）安装技术要点:受热面组合安装的一般程序首先是设备清点检查；其次是通球试验；再次是联箱找正划线；最后进行管子就位对口和焊接等。2H313041 静置设备分类：按静置设备的设计压力分类 1,常压设备 P=0.1MP 2低压设备 0.1MP=P=1.6MP 3中压设备 1.6MP=P=10MP 4高压设备 10MP=P=100MP按设备在生产工艺过程中的作用原理分类1 反应设备2 换热设备3 分离设备4 储存设备按压力分，分为，一类压力，二类压力，三类压力容器。类别越高，危害性越高。压力容器安装许可规则压力容器在安装前，安装单位65页反应设备、换热设备、分离设备、储存设备安装是指压力容器整体就位、整体位移安装的活动。压力容器在安装前，安装单位或使用单位应向压力容器使用登记所在地的安全监察机构申报，办理报装手续。取得压力容器制造许可资格的单位（A3级注明仅限球壳板压制和仅限封头制造者除外），可以从事相应制造许可范围内的压力容器安装工作，不需要另取压力容器安装许可资格。66页球罐常用的组装方法 1.散装法2.分带法3.半球法安装组焊方法 1.正装法2.倒装法3.充气顶升法67页 钢制储罐环缝埋弧自动焊接。主要用于正装法施工的罐壁焊接，它是将焊接操作机挂在刚组焊好的罐壁上缘，沿罐壁行走，带动埋弧焊机完成环缝焊接。2.现场组焊的球形储罐应制作立、横、平加仰三块产品焊接试板。4.产品按揭试板由焊接产品的焊工焊接，并于焊接后打上焊工和检验员代号钢印。沉降试验：1沉降观测应在冲水前，冲水到球壳内直径的1/3时、冲水到球壳内直径的2/3时、充满水时、充满水24h后、防水后各阶段进行。2每个支柱基础均应测定沉降量。各支柱上应按规定焊接永久性的水平测定板。69页钢结构制作与安装技术要求1. 焊工 从事钢结构焊接工作的焊工必须经考试合格并取得合格证书。持证焊工必须在其考试合格项目及认可范围内施焊。1.钢结构制作和安装单位应按规定分别进行高强度螺栓连摩擦面的抗滑移系数试验和复验，现场处理的构建摩擦面应单独进行抗滑移系数试验，结构应符合设计要求。4.钢网架结构总拼完成后及屋面工程完成后应分别测量其挠度值不应超过相应设计值的1.15倍。自动化仪表工程主要施工程序和内容现场仪表调教室：室内温度维持在10-35之间，空气相对湿度不大于85%按工程实际需求提出机具计划，明确设备名称，规格，型号，数量等调校用标准仪器，仪表应具备有效地检验合格证书，其基本误差的绝对值，不宜超过被校仪表基本误差的绝对值得1/371.原则:先土建后安装;先地下后地上；先安装设备再配管布线；先两端（控制室、就地盘、现场和就地仪表）后中间（电缆槽、接线盒、保护管、电缆、电线和仪表管道等）仪表调校遵循原则是：先取证后校验，线单校后联校，先单回路后复杂回路，先单点后网络自动化仪表工程施工程序施工准备（施工技术、施工现场、施工机具设备、施工人员、标准仪器审查标定）-配合土建制造安装盘柜基础-盘柜、操作台安装-电缆槽、接线箱安装-取源部件安装，仪表单体效验、调整安装-电缆初检、敷设、导通、绝缘试验、校线、接线-测量管、伴热管、气源管、气动信号管安装、综合控制系仪统试验-回路试验、系统试验-保运-竣工资料编制-交工验收72页工程验收仪表工程的回路试验和系统试验进行完毕，即可开通系统投入运行；仪表工程连续48h开通投入运行正常后，即具备交接2验收条件；编制并提交仪表工程竣工资料温度取源部件与管道垂直安装时，取源部件轴线应与管道线相垂直；在管道的拐弯处安装时，取源部件轴线应与管道轴线想重合；倾斜角度安装时，取源部件轴线应与管道轴线相交。测量液体压力时，取压点的方位在管道胡下半部与管道的水平中心线成045度夹角的范围内；测量蒸汽压力时，取点的方位在管道的上半部，以及下半部与管道水平中心线成045度夹角的范围内。三、3.敷设电缆时的环境温度低于下列数值时应采取措施，否则不宜敷设：敷设前要核对型号与分度号。5.爆炸危险环境的仪表，必须具备有符合国家或行业标准规定的防暴技术鉴定文件和防暴产品出场合格证书。75页埋地管道施工流程管道工程的一般施工程序是：施工准备-配合土建预留，预埋，测量，-管道，支架预制-附件，法兰加工，检测-管段预制-管道安装-管道系统检验-防腐绝热-系统清洗-资料汇总，绘制竣工图-竣工验收埋地管：分段系统试验-隐蔽前检查-回填土-系统最终水压试验管道与大型设备或动设备连接（比如空压、制养机、汽轮机等）无论是焊接还是法兰连接，都应采用无应力配管。其固定焊口应远离机器。管道与机器设备连接前，应在自由状态下检验法兰的平衡度和同轴度。无应力配管。当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装；以焊接方式连接时，阀门不得关闭，焊缝底层宜采用氩弧焊。每对法兰或螺纹接头间电阻值超过0.03欧姆时，应设导线跨接。77（一）管道系统实验的主要类型 1 压力试验 例如，某输水管线全长16000m，整个管道为双管同槽敷设，试压采用注水法，压力为1.0MP，分段长度原则不大于1Km 2 真空度试验 例如，设计压力大于1MP的液体管道阀门抽检百分之十实验，如不合格，加倍抽检，仍不合格，该批阀门不得使用 3 泄露性试验 例如，某高炉工艺管道安装工程管道安装完毕后，按设计规定对管道系统进行强度，严密性试验。液压试验用洁净水进行管道与设备作为一个系统进行实验时，当管道的试验压力等于或小于设备的试验压力时，应按管道的试验压力进行试验；当管道试验压力大于设备的试验压力，且设备的试验压力不低于管道设计压力的1.15倍时，经建设单位同意，可按设备的试验压力进行试验。78页真空系统在气压试验合格后，还应按设计文件规定进行24h的真空度试验。24h后系统增压率不应大于5 。 管道的吹扫与清洗：2）按主管-支管-疏排管的顺序吹洗；吹洗主管时，应关闭支管阀门；支管吹洗应从介质前进方向的第一支管开始依次进行；吹洗的介质应保证有足够的流量和压力。管道吹洗合格后，除规定的检查外，不得再进行影响管内清洁的其他作业。管道系统吹洗合格后最终封闭前，应由施工单位会同有关单位共同检查确认。79页金属表面预处理方法 主要有人工、机械、喷射、化学方法80页金属表面预处理的质量等级1. 手工或动力工具除锈，金属表面预处理质量等为二级，用St2、 St3表示。2. 喷射或抛射除锈，金属表面预处理质量等级定为四级，用Sa1、Sa2、Sa21/2 Sa3表示。3. 火焰除锈金属预处理质量等级定为一级，用F1表示。4. 化学除锈金属预处理质量等级定为一级，用Pi表示。防腐蚀涂层常用的施工方法有刷涂、刮涂、侵涂、淋涂和喷涂等涂装方法。81页 喷涂的优点三种方法：松套衬里、螺栓固定衬里、粘贴衬里。玻璃钢衬里的施工方法主要有手糊法、模压法、缠绕法和喷射法四种。83页 绝热工程施工保温制品的层厚大于100mm时，应分两层或多层逐层施工，先内后外，同层错缝，异层压缝，保温层的拼缝宽度不应大于5mm。 采用一种保冷制品层厚大于80mm时，应分两层或多层逐层施工。在分层施工中，先内后外，同层错缝，异层压缝，保冷层的拼缝宽度不应大于2mm 。84页 设备及管道保冷层外表明应敷设防潮层，以阻止蒸汽向保冷层内渗透，维护保冷层的绝热能力和效果。防潮层以冷法施工为主沥青胶玻璃布防潮层分三层：第一层石油沥青胶层，厚度应为30mm；第二层中间粗格平纹玻璃布，厚度应为0.10.2mm，第三层石油沥青青胶层，厚度30mm.85页 施工方案编制内容：施工顺序、质量控制标准、施工方法的重点、难点、施工安全及环境保护措施、施工工期控制、冬雨期施工的技术措施。耐火材料验收：质量证明书，施工方法说明书、产品合格证、使用有效期。要对不同材料标准进行外观几何尺寸和数量全部检查或抽检。86耐火砖砌筑的施工程序：动态式炉窑砌筑必须在炉窑单机无负荷试运转验收合格后方可进行。动态、静态程序：从热端向冷端或从低端向高端依次砌筑。88页 拱和拱顶必须从两侧拱脚同时向中心对称砌筑，砌筑时严禁将拱砖的大小头倒置。不得在砌体上砍凿耐火砖；泥浆干涸后，不得敲打砌体；加工砖的厚度不得小于厚砖厚度的2/3。（五）耐火浇注料施工拆模承重模板，则应在烧注料强度在达到70%以上时，方可拆模。89页污染：粉尘；有害、有毒物质；放射线；施工垃圾；噪声。防止污染，保护环境的措施：污水建立沉淀池。废油桶做同意处理。垃圾定点排放，并随时清理。运输垃圾的车辆采取有效措施防止尘土飞扬、洒落或流溢。尘防噪音：昼间70dB；夜间50dB。施工现场防止噪声影响的方法是：尽量选用噪声肖的砌筑施工机械；尽量远离居民区；严格控制昼夜施工，尽量避开居民休息、睡眠时间段。第二章 机电工程施工管理实务90页掌握合同管理、质量控制、安全控制、成本控制、进度控制、现场管理和遵守法律、法规等内容提出的要求，是检验应是应试者解决机电工程施工管理实际问题能力的重点。91.投标书一般由商务标书、经济标书、技术标书三部分组成。单价合同报价计算的主要步骤：1研究招标文件，2现场考察，3复核工程量，4编制施工规划，5计算单价，6计算分项基本单价，8计算间接费，9考虑风险预计利润，10，确定投标价格。92页 通过招标人答疑会提出调整意见，取得招标人同意后进行调整。不可调整标，发现项目有较大误差时，可以利用调整项目单价的方法进行解决。 工程量单价的套用两种方法：一种是工料单价法，一种是综合单价法。决策标投标性质可分为：风险标、保险标、盈利标、保本标、亏损标。影响投标决策的因素：技术实力，经济实力，管理实力，业绩信誉实力。93页 机电工程项目总承包合同范围1） 工程总承包范围如果包括工程设备采购，应另外签订设备采购合同或协议书，作为工程总承包合同的补充合同。
