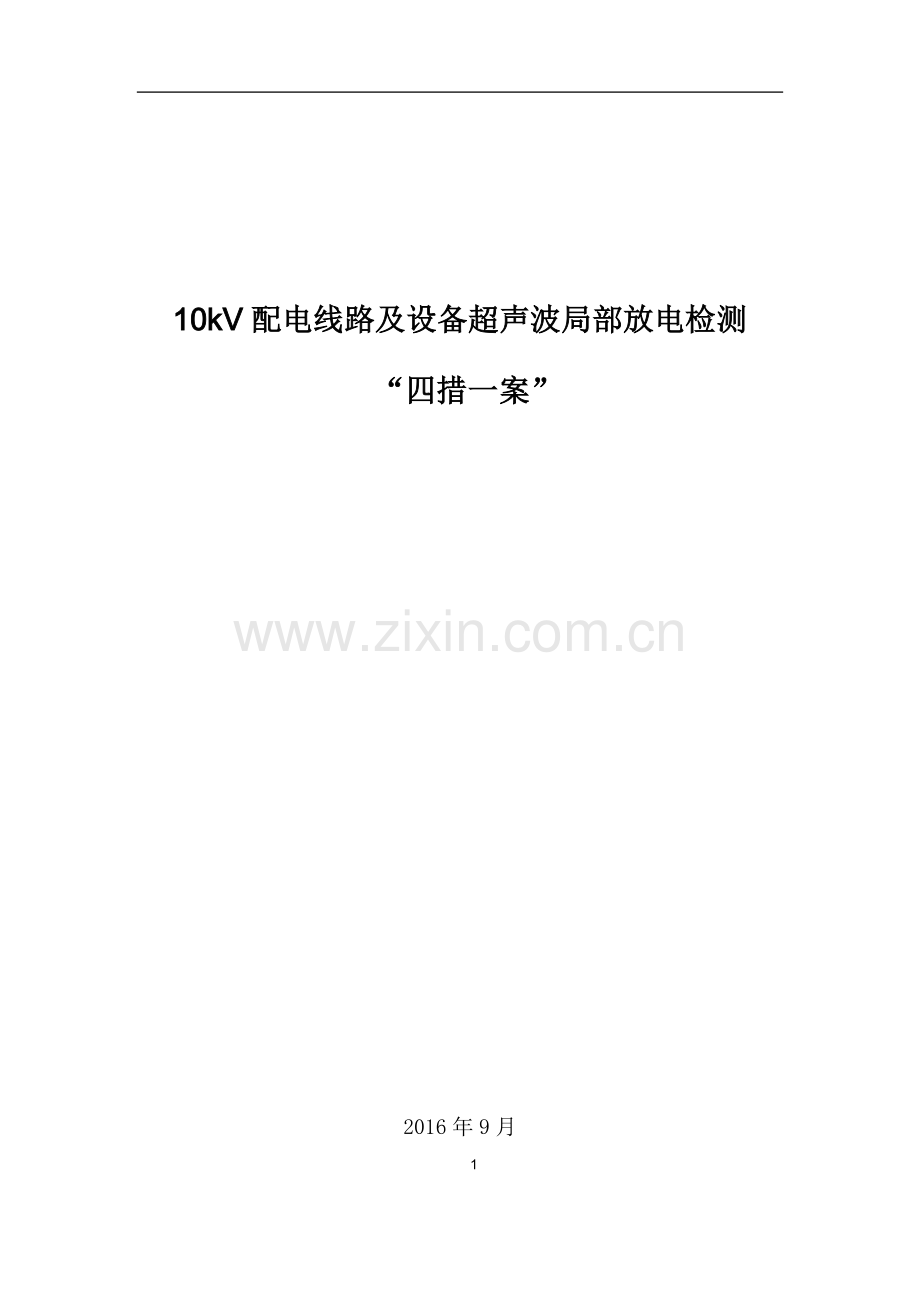

10kV配电线路及设备超声波局部放电检测四措一案.docx

10kV配电线路及设备超声波局部放电检测 “四措一案”2016年9月目 录一、编制依据3二、组织措施4三、技术措施7四、安全措施12五、环境保护措施14六、应急预案15七、施工方案22一、编制依据（1）Q/GDW 1168-2013输变电设备状态检修试验规程（2）Q/GDW 643-2011 配网设备状态检修试验规程（3）国家电网安质2014265号 国家电网公司电力安全工作规程（配电部分）（试行）（4）电力设备带电检测仪器配置原则（试行）（生变电2010212号）（5）国家电网公司关于深化电网设备状态检修工作的意见（国家电网生2011154号）（6）Q/GDW 1799.2-2013国家电网公司电力安全工作规程（线路部分） 二、组织措施为了实现本次项目安全优质完成，建立施工现场组织机构体系，建立健全现场各方面的管理措施，制定以下措施。本项目计划项目经理 1 人，项目技术负责人 1 人，项目安全负责人1 人，项目质量负责人 1 人，资料员 1 人，施工人员 18 人。1、施工组织机构图2、施工现场管理人员职责1. 项目经理， ：全面负责本项目的各项事务，并对公司经理负责，负责组织调集该项目的人力及机械资源，掌握项目的材料供应，项目进度，质量，安全，施工成本控制，协调及对外联系等。2. 项目技术负责人， ：指导督促现场人员搞好项目的质量、安全检查，参与质量事故的调查、分析及处理。全面负责项目项目施工组织设计，施工技术和质量控制工作。3. 项目安全负责人， ：负责安全技术措施的编制及安全生产的各项规章制度的落实工作。4. 项目质量负责人， ：对施工质量和工艺进行监督，确保项目质量良好，工艺规范。5. 资料员， ：负责记录施工全过程的各类资料的收集，采集并分类组卷，建立与竣工资料目录相符的资料档案。3、工期进度计划及资源配置3.1 工期计划60个工作日内完成一次全面检测，检测完成后10个工作日内提交测试报告并配合甲方现场验收抽查。3.2 资源配置1. 人力资源：为了确保工期按计划完成，公司准备投入施工力量18人，组建成9个测试组。投入人员见表表2-1表2-1 劳动力组织计划序号工种人数资质备注1检测人员18中、高级工配网线路超声波检测专业人员2材料员1高级工报告审核与归档合计192. 设备资源：工程开工前将对投入本项目的试验设备予以预验收，确保主设备的相关附件齐全完整，以便设备安装工作顺利进行。主要设备配置见表2-2表2-2 测量设备计划序号仪器仪表名称型号数量1超声波检测仪INDSU29套2高倍相机Cannon X609套4、施工工序总体安排为确保在规定的工期下合理安排施工程序。本项目施工程序如下：开工前准备阶段作量核算与计划编制实施线路超声波带电检测对检测结果进行汇总整理工程交接验收三、技术措施1、 适用范围 本施工工艺标准适用于国网绵阳供电公司所辖10kV配电线路（含附属绝缘子、避雷器等设备） 超声波带电检测；根据检测及诊断结果，提交最终的检测报告，并提出最终的处理建议；当采购人进行线路及设备检修并完成时，检测人员需对已完成检修线路及设备提供复测，确定检修后线路及设备正常运行。2、 施工准备的资料及设备2.1施工资料准备我公司根据本工程的情况，结合公司已有定型的施工作业指导书，将编制各道工序作业指导书和技术交底文件，供施工各阶段使用；所制定的施工方案由管理单位审核后实施。施工中所需的有关材料、技术资料和施工单位有关资质证明材料，由施工单位在合同签订后、计划施工开始前一周，交由项目管理单位审核并留档。表3-1 技术文件序号技术文件名称备注1超声波测试10kV架空线路带电检测流程卡2配网超声波带电检测工序质量控制卡3超声波带电检测安全交底4超声波带电检测技术交底5超声波测试10kV架空线路带电检测报告模版2.2施工仪器仪表准备为正常开展带电检测与缺陷分析，本公司已拥有以下设备： 表3-2 仪器仪表序号仪器设备名称型号规格数量国别产地制造年份已使用台时数用途1超声波检测仪INDS-U218韩国2015年1440电气试验2经纬仪1国产20081500基础施工3接地摇表2国产2010180基础施工4拉力表3t5国产2008180铁塔组立5拉力表5t4国产2010150铁塔组立6力矩扳手20国产2009700铁塔组立7游标卡尺10国产2003300施工架线8继保仪JBC-7011国产20071500电气试验9介损仪GWS-4M1国产2007400电气试验10高压开关动特性测试仪MSGK-E1国产2007400电气试验11CT综合测试仪MS-6011国产2007400电气试验12变压器有载调压测试仪MS-207T1国产2010700电气试验13真空开关真空测试仪MS-208V1国产2007300电气试验14变比测试仪MS-100B1国产20071500电气试验15变压器直阻速测仪MS-502R1国产2007400电气试验16地网接地电阻测试仪MS-300C1国产2009400电气试验17SF6气体继电器校验仪MJJ-0.11国产2007400电气试验18接触电阻测试仪HLY-300A1国产2008700电气试验19绝缘油强度测试仪YJJ-II1国产2007700电气试验20电力线路测试仪MS-161国产2010400电气试验21高压试验变压器YD-200/201国产2008400电气试验22大电流发生器DDG-5/2001国产2007700电气试验23直流高压发生器ZGF-300/21国产2008400电气试验24氧化锌避雷器特性测试仪MSBL-III1国产20061500电气试验25高压绝缘兆欧表DMG26711国产2007400电气试验26SF6气体微水分析仪/1国产2009400电气试验27有载分接开关测绘仪SM8D1 国产2009400电气试验28断路器动特性测试仪KC-12A1国产2007400电气试验29电阻测试仪UT5121国产2008700电气试验30回路电阻测试仪GSHR-1001国产2007300电气试验31兆欧表2500V1国产20101500电气试验32电流电阻测试仪SM33(50A)1国产2008400电气试验33直流试验变压器AS1120K1国产2009400电气试验3、 检测方式（1）对被测设备从杆塔前、后、左、右四个方向进行检测。（2）记录被测设备的杆号。（3）针对异常设备，需要对杆塔全貌、设备整体区域、缺陷点各拍摄一张照片。 （4）对设备进行拍照时，必须记录清楚设备名称、部位，以便编写检测报告及检修。（5）检测需要设备带电运行下进行检测，下雨天应停止检测。4、主要风险控制及消减措施序号辨识项目危险因素防范及控制措施责任人1雷雨、大雪、大雾及5级以上的风力天气易造成人身伤害环境因素1.雨、雪、大风、雷电天气需停止线路带电检测作业工作。2.对积雪严重看不清路面的要事先用探测棒等器物进行探深，避免脚下踩空。3.夏天线路带电检测线路防止中暑，防暑药品齐备并避开高温时段。4.冬天线路带电检测线路防止冻伤，注意保温。2巡视时防止摔伤和被动物攻击线路巡视，人身损伤1.线路带电检测中跨越障碍物时要先观察地形看是否能够安全通过，如不能应选择合适路径安全通过，不走险路，以防摔伤。2.跨越障碍物时，先判定是保证安全的障碍物，满足现场安全条件的再进行跨越。3.随身携带防止动物袭击的简单器具。4.按线路带电检测要求穿带具有一定防护作用的工作服等防护用具，如绝缘鞋。5.线路带电检测时禁止攀登杆塔。3触电伤害谨防触电单人线路带电检测时严禁攀登杆塔，线路带电检测中发现沿线线路导线掉落地面应远离8米以外，并防止其它人员靠近；线路线路带电检测路径中有交叉跨越或路径上有平行临近线路时，前行中应注意前方地面或上空是否有垂落的导线，应严禁触摸，及时联系进行处理。5车辆及乘车人员安全安全乘车乘车人员应及时提醒驾驶员超速行驶，行车中拨打、接听电话，乘车人员不与驾驶员交谈，不许大声喧哗，影响驾驶员驾驶；上车后检查车门是否关好，行车中不准头、手伸出车窗外。6线路巡视交通安全谨防交通事故线路带电检测人员穿越公路、乡村道路时，要做到一站、二看、三通过，禁止横穿公路。四、安全措施1、施工安全措施如下1、检测时，严禁穿凉鞋、拖鞋，应穿工作胶鞋或工作皮鞋，防止扎脚。 2、进村时，在可能有狗的地方先喊叫；备棍棒，以防狗突然窜出伤人。 3、检测时带一树棍，边走边打草，打草惊蛇，避免被蛇咬伤，并带上蛇药以备急用。 4、检测时如路滑，慢慢行走，过沟、崖、墙时防止摔伤。 5、发现马蜂窝不要靠近，更不能碰它。 6、单人巡视时，禁止攀登电杆和铁塔。 7、检测途中应遵守交通法规。 8、检测工作中不得穿过不明深浅的水域和薄冰，不准游泳。 9、偏避山区、夜间巡视必须由2人进行；夜间检测应带有照明工具。 10、暑天巡视外出应备好草帽、防暑清凉药品；暑天巡视最好由2人进行，尽量避开正午气温最高的时候；碰上中暑时，应在阴凉通风处休息，并服解暑药缓解。 11、发现导线断落地面或悬吊在空中，禁止靠近断线点8m以内，并迅速报告电业局负责人，等候处理。2、针对本工程特点的重点安全措施1、所有作业人员必须具备必要的电气知识，掌握本专业操作技能及国家电网公司电力安全工作规程（线路部分）的相关内容，并经考试合格2、夜间巡视时应有照明工具，检测员应在线路两侧行走，以防止触及断落的导线3、检测中遇有大风时，检测员应在上风侧沿线行走，不得在线路的下风侧行走，以防断线倒杆危及检测员的安全。4、检测时必须全面巡视，不得遗漏。 5、检测时遇有雷电或远方雷声时，应远离线路或停止巡视，以保证检测员的人身安全。3、车辆交通安全措施1、驾驶员必须遵守交通规则，确保行车和乘车人安全。2、驾驶员每天出车前必须对车辆进行检查。3、严禁洒后行车，强行超车，从左面超车。4、不准开英雄车、赌气车。5、乘车人员不要影响驾驶员正常行驶，有责任提醒驾驶员安全行车。6、工作期间驾驶员应确保人员、车辆安全，严禁违章驾驶。公路行车应保持前后车距。7、车辆进入施工现场应保证道路平整，与带电设备保持足够的安全距离。五、环境保护措施1. 遵守国家有关环境保护的法令。在合同规定的施工活动界限之外的植物、树木，必须尽力维持原状。除非发包人另有特别许可，承包人不得将有害物质（如燃料、油料、化学品、酸等以及超过允许剂量的有害气体和尘埃、弃碴等）污染土地、河川。倘因破坏环境保护而遭致经济损失或赔偿，我公司应承担全部责任。2. 采取各种有效的保护措施，防止在其利用或占用的土地上发生土壤冲蚀，以及工地河床或河岸冲刷，并防止由于工程施工而造成开挖料或其他冲蚀物质在任何流域或支流中的淤积。除非得到监理人的许可，我公司将工程开挖弃碴运至专门指定的弃碴场堆放，由于我公司违反施工弃碴规定而招致人身安全事故、环境破坏和经济损失，应由我公司承担全部责任。3. 为保护施工区生活区的环境卫生，必须及时清理垃圾，并将其运至指定的地点进行掩埋和焚烧处理。4. 在主体工程完工后，除已征得监理人同意外，我公司负责拆除一切必须拆除的施工临时设施和生活设施，拆除后的场地应彻底清理，并按合同要求进行绿化，以防止水土流失。凡发包人决定不予拆除的设施，协商解决。六、应急预案为了贯彻“安全第一，预防为主， 综合治理” 的方针。确保国家和人民的财产， 职工和人民群众的人身安全免受损失。 同时为了降低环境污染， 有效地控制疾病的传播， 确保人民群众和全体职工的身体健康。 维护社会稳定， 保护施工的有序进行， 确保在意外事故发生时能够及时有效地组织相关人员进行抢救， 减少损失。保证本项目施工生产的安全顺利进行，特制定本预案。1、编制依据（1）中华人民共和国突发事件应对法（2）国家突发公共事件总体应急预案（3）国家处置电网大面积停电事件应急预案（4）国家电网公司应急管理工作规定（国家电网安监2007110号）2、安全生产事故应急处理的原则（1）坚持“安全第一、预防为主，综合治理”的方针，加强电力施工安全管理，落实事故预防和隐患控制措施，防患于未然，做好应对电网大面积停电事件的各项准备工作。（2）快速反应先期处置，建立健全“上下联动、区域协作”的快速响应机制，加强与相关单位和政府的沟通协调，整合内外应急资源，协同开展电网大面积停电事故处置工作。（3）应急救援行动优先，先救人，保证人员安全的前提下再组织抢救财产。3、安全生产事故应急救援方针安全第一，预防为主；统一指挥，分级负责；救死扶伤，消除危险。4、应急领导小组人员组成姓名联系电话组长副组长组员应急车辆驾驶员5、应急领导网络图6、职责与分工项目部安全生产事故应急处理工作小组负责贯彻落实国家有关事故应急救援与处理的法律、法规及公司有关规定。接受地方政府与上级应急处理指挥部的领导，负责针对特 定的及对社会有重大影响的自然灾害和突发性公共灾害， 如防汛、抗震救灾、预防传染病、突发事件处置等的组织领导，按照公司的要求，开展本工程的抢险、救灾、处置突发性事件等工作，向上级部门通报事故抢险及应急处理进展情况。负责在建项目安全生产事故应急处理中与社会各界的通讯、协调与联系。项目部安全生产事故应急处理工作小组结合施工生产的具体情况，编制现场的专项安全事故应急救援与处理方案，组织现场应急处理预案的演习训练和相关知识的培训。对突发的安全生产事故实施应急救援和及时处理。处理的事故范围有：重大人员伤亡、重大设备事故等。1. 项目部安全人员负责安全生产事故突发时的卫生防疫和受伤职工群众的救援指导工作。2. 项目部安全技术人员负责安全生产事故应急处理技术措施的制定及现场指导。3. 项目部信息员负责安全生产事故应急处理时人力资源的调度。4. 驾驶员要保证安全生产事故处理时所需的车辆运行正常及特殊设备的运输供应及时。5. 项目部后勤人员负责项目办公区域安全事故的发生时的人员撤离疏导工作。6. 安监人员负责本工作场所范围内的专项安全生产事故应急预案制定及负责安全生产事故应急救援物资的准备。7、应急准备1. 人力资源的准备：成立项目部安全生产事故应急处理工作小组。2. 能力、意识和培训：安全监理组织全体项目人员进行安全生产事故应急处理能力的培训，发生不可预见的突发性重大安全隐患时（如高致命性传染病的发生）进行预防及处理措施的紧急公示。3. 交通、通信、通讯联络设备3.1 车辆交通准备：项目部指定本单位的应急指挥车辆一辆。3.2 通信、通讯联络设备项目部安全生产事故应急电话： 急救中心电话：3.3 通讯运行原则短途服从长途，下级服从上级，一般服从紧急，一切服从于救援抢险需要。项目部安全生产事故应急处理工作小组所有成员确保手机24小时开机。8、应急响应（1）报警与接警安全事故发生时，安全生产事故应急处理工作小组成员立即将事故情况如实汇报公司安全生产事故应急处理领导小组，并尽快展开自救方案。项目安全生产事故应急处理小组接到报警立即采取有效措施，组织抢救，防止事故扩大，减少人员伤亡和财产损失。根据事故救援的需要，确定是否同社会有关单位、部门联系，取得社会的援助。（2）现场指挥与控制事故发生后，安全生产事故应急处理工作小组立即针对事故的类型启动专项应急预案，根据事故的紧急状态、迅速有效的进行应急响应决策。建立现场工作区域，确定重点保护区域和应急行动的优先原则，合理有效的调配和使用应急救援物资，指挥和协调现场的救援活动。（3）通讯联络事故发生后，安全生产事故应急处理工作小组立即利用通讯联络设备与公司的安全生产事故应急处理领导小组和社会救援机构取得联系，取得应急救援的外部援助。事故应急处理期间应保持通讯联络畅通。（4）事态监测在应急救援过程中，安全生产事故应急处理工作小组应指派专人对事故的发生展开事态及影响，及时进行动态的监测，为应急救援和应急恢复行动的决策提供准确的信息。（5）人员疏散与安置在事故发生时，如果需要人员紧急撤离，安全生产事故应急处理工作小组应指派专人组织人员按照既定的疏散路线向指定的疏散区域撤离。如果应急救援工作危险性极大，依据安全预防措施，个体防护等级、事态监测结果等条件，确定应急人员的紧急撤离条件，保证应急人员的安全。（6）医疗与卫生事故发生后，组织受伤人员的救护、安排卫生防疫的有关工作，同时取得当地急救中心的援助。（7）现场恢复事故被控制住以后，相应的安全生产事故应急处理工作小组在充分考虑现场恢复过程中潜在的危险，保持事态监测的条件下，开展恢复生产的各项工作。9、物体打击伤害事故应急预案（1）应急领导小组：人员组成姓名联系电话组长副组长组员应急车辆驾驶员（2）发生物体打击事故的应急处理程序和方案：1. 事故发生后先脱离打击物，防止反复打击加重伤害程度。然后观察伤员受伤情况，伤势轻微者可自行救治。如发现轻伤及以上者必须立即拨打120急救中心电话请求援助。在有车辆的情况下，也可立即将伤者直接送往就近医院。2. 送往医院前发现创伤应先抢救，后固定，再搬运，并注意采取措施，防止伤者加重或感染。3. 抢救应按照DL 408-1991电业安全工作规程(发电厂和变电所电气部分)有关条款进行。4. 抢救前先使伤员安静平躺，判断全身情况和受伤程度。如有无出血、骨折和休克等。5. 外部出血时应立即采取止血措施（最好使用止血带或三角巾）。防止失血过多而休克。外观无伤，但呈现休克状态，神志不清或昏迷者，要考虑内脏或脑部受伤的可能。6. 防止和感染，应用清洁布片覆盖。救护人员不得直接用手接触伤口，更不得在伤口填塞任何东西或随便用药。7. 搬运时应使伤员平躺在担架上，腰部束在担架上，防止跌下。平地搬运时伤员头部在后，上下坡时头部在上，搬运中应严密观察伤员，防止伤情突变。8. 肢体骨折可用夹板，木棍或竹竿等将断骨上下方两个关节固定，避免骨折部位移动，减少疼痛，防止伤势恶化。开放性骨折应先止血再固定。9. 出现颅外伤者，伤员应采取平卧位置，保持气道通畅。若有呕吐，应扶好头部和身体同时侧转，防止呕吐物造成窒息。10. 救护工作应尽快交由医务工作者进行。最后的诊断和判定要由医务人员进行。10、触电事故应急预案（1）应急领导小组：人员组成姓名联系电话组长副组长组员应急车辆驾驶员（2）发生触电事故的应急处理程序和方案：1. 触电事故发生时，在场的负责人要立即安排人员向应急领导小组报告，并责现场指挥抢救伤员和挽回财产损失，如需外界有关部门救援时，应立即拨打急救中心电话：120。紧急救护的原则是采取积极措施，保护伤员生命，减轻伤情，把事故损失降低到最小。2. 触电急救必须分秒必争，操作正确。要根据伤情需要迅速联系医院进行救治。在医护人员到来之前，做最大能力的抢救，不得有任何拖延而导致伤员病情加重的行为。3. 脱离电源,首先要使触电者迅速脱离电源,将触电者与接触的部分带电设备的开关、刀闸或带电设备脱离。在脱离电源的过程中，救治人员即要救人又要保护自己不触电。救治人员不要用手直接触及伤员，要使用绝缘工具、干燥的木棒、木板绳索等不导电的物体解救触电者；救护人员也可以站在绝缘垫上或木板上进行自我保护。如果触电者处于高处，脱离电源后，会有高处坠落，因此要采取预防措施。4. 伤员脱离电源后的处理。如果伤员神智清醒，应使其平躺，严密观察，应呼叫伤员或轻拍其肩部，以判断伤员是否丧失神智，禁止摇动伤员头部呼叫伤员。判定伤员神智是否丧失，应在10秒内用看、听、试的方法后，仍无脉搏动时，可判定呼吸停止，这时应立即用心肺复苏法进行救治。5. 救治方法：通畅气道；做人工呼吸；胸部按压；在医护人员未接替救治前不能终止救治。总之，发生触电事故时，首先以抢救伤员人身生命为主，要以最快、最短的时间进行救治。同时也要减少现场的经济损失。我们全体职工要认真学习安全生产法，掌握必要的救护知识，增强安全意识、防护意识。尽量杜绝人身死亡事故的发生，减少事故损失。七、施工方案1、适用范围本施工工艺标准适用于国网绵阳供电公司所辖10kV配电线路（含附属绝缘子、避雷器等设备） 超声波带电检测；根据检测及诊断结果，提交最终的检测报告，并提出最终的处理建议；当采购人进行线路及设备检修并完成时，检测人员需对已完成检修线路及设备提供复测，确定检修后线路及设备正常运行。2、工程概述对国网绵阳供电公司所辖10kV架空线路及柱上设备开展超声波检测。施工范围包括10kV配电线路100公里（大约13000个连接点）。3、组织及分工1. 项目经理， 2. 项目技术负责人， 3. 项目安全负责人， 4. 项目质量负责人， 4、工期计划（1）第一阶段：2016年8月15日至2016年8月20日完成具体工作量核算与计划编制工作，计划表交由电业局审核（2）第二阶段：2016年8月21日至2016年9月30日 根据计划表，完成100公里线路超声波带电检测；按照线路为单位，实行“检测组自检、项目部复检、公司专检”的三级检查制度、同时编写验收资料。（3）第三阶段：2016年10月1日至2016年10月10日计划对检测结果进行汇总整理，推进竣工验收工作，并对成果进行移交。5、测试环境超声波带电检测：海拔不超过3000米，工作温度：（-102）（552），湿度（0-70%RH无冷凝），检测天气为阴天或晴天。6、检测项目序号设备类型检测内容1隔离开关隔离开关（刀闸）动静触头接触不良/腐蚀2柱上开关断路器(负荷开关)负荷开关有时合闸没到位或电缆与设备连接处存在瓷裂纹3跌落式熔断器跌落式熔断器下口腐蚀4电力电缆终端及接头电缆分支头绝缘皮层受损（安装制作工艺）5导线类导线本体导线绝缘皮老化或破损导线相间间距过近导线与T型线夹间距过近导线与金具（横担）间距过近树障、异物等外部因素导线与树枝（干）或树杈间距过近终端及接头导线与螺丝紧固出有间隙导线线鼻紧固螺丝腐蚀6杆塔类电杆浇筑工艺杆塔上有异物（鸟巢等）杆塔倾斜7绝缘子类绝缘子表面存在裂纹、污秽绝缘子内部产生裂纹绝缘子受外力破损绝缘子倾斜绝缘子脱落导线固定绑扎线散股8杆塔金具拉线类横担类导线受力不均金具变形金具类并钩线夹松动9防雷和接地装置避雷器表面污秽避雷器进线端导线脱落7、测试方法及流程（1）对被测设备从杆塔前、后、左、右四个方向进行检测。（2）记录被测设备的杆号。（3）针对异常设备，需要对杆塔全貌、设备整体区域、缺陷点各拍摄一张照片。 （4）对设备进行拍照时，必须记录清楚设备名称、部位，以便编写检测报告及检修。（5）检测需要设备带电运行下进行检测，下雨天应停止检测。8、工艺保证措施8.1超声波检测的检测要求为保证每条线路按照检测项目要求进行检测，同时按照要求提交检测报告，项目部实行“检测组自检、项目部复检、公司专检”的三级检查制度。1、测试工作开展前，对测试人员进行检测专项测试、技术交底，针对测试过程中的漏检、数据记录错误，结果诊断错误，对测试人员进行考核。2、每日各组检测结果由测试人员整理汇总后交由项目部统一汇总，项目部设立以项目技术负责人为组长的质检组对现场记录资料与检测报告进行比对，保证检测结果的一致性；以线路为单位，对检测结果进行抽查，同时编写验收资料。8.2 施工人员要求（1）实施前对工作负责人及工作人员进行安全和技术交底，组织工作人员认真学习服务规程，质量标准，严格落实设计要求，树立良好的质量意识，确保高质量完成服务工作。（2）每日在检测前，工作负责人应认真检查服务安全用具，落实好用品、材料、人员等是否充足完整，有关技术人员在服务中应根据设计要求，督促落实实施。（3）在服务中，实行专业技术人员、质检人员、服务负责人到位制度，履行各自职责，进行认真检查，确认合格，并签字，确保工程的质量全部合格。8.3质量保证措施1. 检测所用的设备、检测工艺和工程质量的检验和验收应符合引用的国家和行业颁布的技术标准和规程规范规定的技术要求。2. 所引用的标准和规程规范的规定有矛盾时，应以电力公司指示为准。3. 有关检测等级和检测安全鉴定标准等涉及带电检测安全的规定，必须严格遵守国家和行业的标准，遇有矛盾时应由电力公司按国家和行业标准的规定进行修正4. 在带电检测施工过程中，电力公司为保证工程质量和施工进度的要求，有权指示我公司采用新技术和新工艺，并增补和修改技术条款的内容。9、检测设备 测试设备采用韩国INDS-U2，为保证工程进度，本项目共配置检测仪器9套。 10、安全规定 1、工作前工作负责人对工作成员进行危险点告知，交待安全措施和技术措施，并确认每一个工作成员都已知晓。 2、在指定地点工作，不动与工作无关设备，看清位置，防止走错。行走中注意脚下情况，互相提醒。 3、工作中加强监护，注意保持安全距离。 11、数据管理 1）线路巡检日志向客户单位提交包含：线路名称、杆塔数量、巡检时间、巡检人员的巡检日志2）线路故障报告向客户单位提交包含：故障类型描述、故障严重程度判定、故障超声波波形图、故障声音、故障设备四张以上清晰照片、故障杆塔坐标、故障发现时间、故障发现环境因子等的故障报告。3）巡检线路图表分析根据要求提供相关缺陷统计表以及发生占比图表4）文档向客户单位提交纸质文档2份、电子文档1份。 12、仪器管理 1、超声波检测仪的各项档案资料应完备； 2、检测仪器应保存在温度 5-50 C、湿度 5-90%无凝结的环境下；仪器及附件进行编号，并妥善保管检测仪器及相应附件；检测仪器相应的笔记本电脑只用于检测相关内容的工作；检测仪器明确仪器专责人；检测仪器在保管运输中应避免较大的冲击及震动。33
