变电站点检维护标准.doc

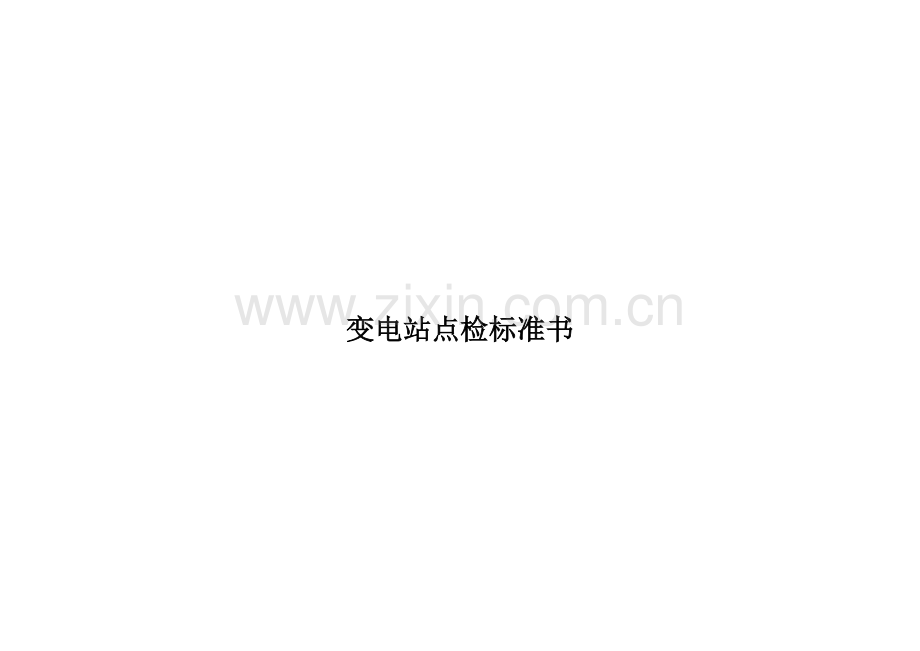

变电站点检标准书

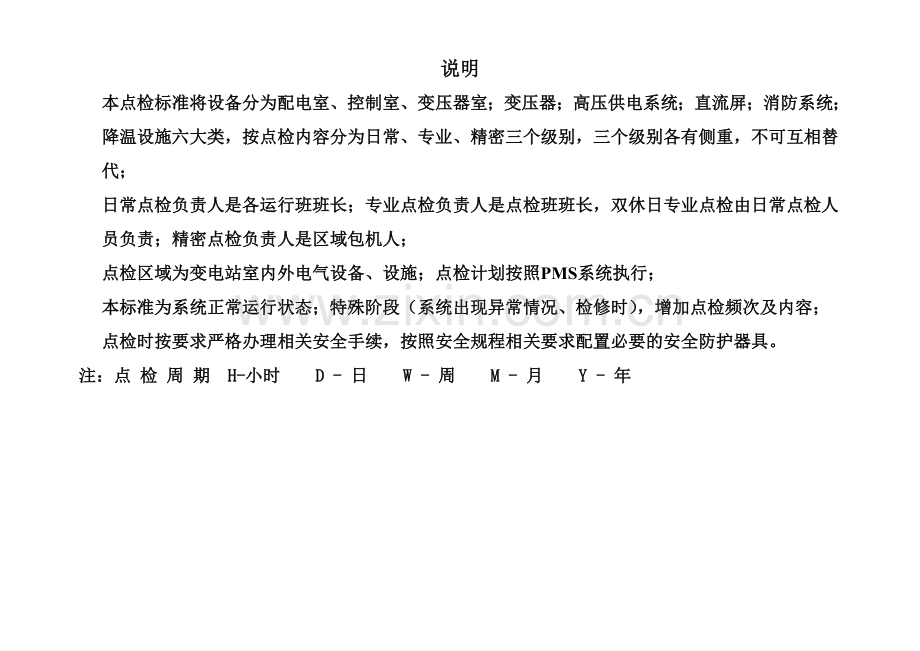

说明
本点检标准将设备分为配电室、控制室、变压器室；变压器；高压供电系统；直流屏；消防系统；降温设施六大类，按点检内容分为日常、专业、精密三个级别，三个级别各有侧重，不可互相替代；
日常点检负责人是各运行班班长；专业点检负责人是点检班班长，双休日专业点检由日常点检人员负责；精密点检负责人是区域包机人；
点检区域为变电站室内外电气设备、设施；点检计划按照PMS系统执行；
本标准为系统正常运行状态；特殊阶段（系统出现异常情况、检修时），增加点检频次及内容；
点检时按要求严格办理相关安全手续，按照安全规程相关要求配置必要的安全防护器具。
注：点 检 周 期 H-小时 D - 日 W - 周 M - 月 Y - 年

日常、专业点检标准

设备名称 ：变电室、控制室、变压器室等 规格型号：通用
序号
部位
项目
内容
点检频次
点检分工
点检状态
点检方法
判断标准
处理方法
日常
专业
日常
专业
运行
备用
1
变电室、控制室、变压器室、夹层、地下室等
门窗
外观检查
2/D
1/W
√
√
√
√
目测
无损坏、关好
确认
2
挡鼠板
外观检查
2/D
1/W
√
√
√
√
目测
位置正确、无损坏，无缺失
确认
3
孔洞
外观检查
2/D
1/W
√
√
√
√
目测
封堵完好
确认
4
防火
外观检查
2/D
1/W
√
√
√
√
目测
防火隔断完好，防火泥封堵完好
确认
5
电缆沟
外观检查
2/D
1/W
√
√
√
√
目测
盖板位置正常、无损坏，无积水
确认
6
卫生
外观检查
2/D
1/W
√
√
√
√
目测
地面清洁
确认
7
照明
外观检查
2/D
1/W
√
√
√
√
目测
无损坏、灯亮
确认
8
防潮
外观检查
2/D
1/W
√
√
√
√
目测
防水设施齐全，无进水、漏水
确认
9
基础
外观检查
2/D
1/W
√
√
√
√
目测
无下沉
确认
10
室温
测量
2/D
1/W
√
√
√
√
仪器
≤40℃
确认
11
异味、放电
外观
2/D
1/W
√
√
√
√
仪器
无异味、放电
确认

设备名称：变压器 规格型号：通用
序号
部位
项目
内容
点检频次
点检分工
点检状态
点检方法
判断标准
处理方法
日常
专业
日常
专业
运行
备用
1
所用变、接地变
瓷瓶
渗漏，裂纹
2/D
1/W
√
√
√
√
目测
清洁，无渗漏、裂纹
确认
2
本体
渗漏
2/D
1/W
√
√
√
√
目测
无渗油
确认
3
油枕
渗漏
2/D
1/W
√
√
√
√
目测
无渗油
确认
4
油枕
油位
2/D
1/W
√
√
√
√
目测
油位正常，油色正常、硅胶不变色
确认
5
高压接线柱
温度
2/D
1/W
√
√
√

仪器
不大于60℃
确认
6
低压接线柱
温度
2/D
1/W
√
√
√

仪器
不大于80℃
确认
7
本体
温度
2/D
1/W
√
√
√

仪器
不大于60℃
确认
8
本体
声音
2/D
1/W
√
√
√

听音
无异音
确认
9
10KV以上变压器
外观检查
声音是否异常，是否有渗漏油现象
2/D
1/W
√
√
√
√
目测，听音
无异音，无泄漏
确认
10

油标
油位是否符合规定要求，油色是否正常
2/D
1/W
√
√
√
√
目测
油位正常，油色正常
确认
11
瓷质部分
裂纹或放电、放电痕迹，表面是否清洁
2/D
1/W
√
√
√

目测
清洁，无裂纹、放电声音、放电痕迹
确认
12
压接点
温度、变色，有无放电现象
2/D
1/W
√
√
√

仪器
不大于70℃，无变色、放电现象
确认
13
本体油温
温度是否符合规定要求
2/D
1/W
√
√
√

目测、仪器
最高不得超过85℃
确认
14
呼吸器
吸湿剂是否受潮变色、充油、充胶
2/D
1/W
√
√
√
√
目测
无变色、充油、充胶
确认
15
瓦斯继电器
继电器有无积存气体，放气阀保护套有无损伤。
2/D
1/W
√
√
√
√
目测
继电器无积存气体，放气阀保护套完整。
确认
16
母线及引线
有无发热、震动、损伤、松股、断股、锈蚀现象
2/D
1/W
√
√
√
√
仪器、目测
无发热、震动、损伤、松股、断股、锈蚀现象，母线封包良好。
确认
17
有载调压装置（分接开关）
有载调压装置是否良好，分接开关切换位置是否与实际相符
2/D
1/W
√
√
√
√
目测
有载调压装置良好，分接开关切换位置应与实际相符
确认
18
降温风扇
旋转方向是否正确，声音、运转情况是否正常
2/D
1/W
√
√
√

目测、听音、仪器
旋转方向正确，声音、运转情况正常
确认
19
散热器
散热器温度是否正常，各散热器上下阀门是否全部打开
2/D
1/W
√
√
√

仪器、目测、触摸
散热器温度应正常，最高不得超过85℃；各散热器上下阀门应全部打开
确认
20
接地引线
有无严重锈蚀、断股。
2/D
1/W
√
√
√
√
目测
无严重锈蚀、断股。
确认
21
复合绝缘套管
有无放电、裂纹，是否清洁
2/D
1/W
√
√
√
√
目测
无放电、裂纹，清洁
确认
22
零序地刀
外观
2/D
1/W
√
√
√
√
目测
无锈蚀、漏油、变形
确认
23
操作箱
外观
2/D
1/W
√
√
√
√
目测
无锈蚀、漏雨、变形
确认
设备名称：高压供电系统 规格型号：通用
序号
部位
项目
内容
点检频次
点检分工
点检状态
点检方法
判断标准
处理方法
日常
专业
日常
专业
运行
备用
1
高压开关
绝缘部分
是否有裂纹或放电、放电痕迹，表面是否清洁
2/D
1/W
√
√
√
√
目测
清洁，无裂纹、放电声音、放电痕迹
确认
2
压接点
温度
2/D
1/W
√
√
√

仪器
不大于70℃
确认
3
油开关
油位、油色
2/D
1/W
√
√
√
√
目测
油位正常，油色正常，无漏油
确认
4
操作机构
分合指示，储能指示，气压
2/D
1/W
√
√
√
√
目测
指示准确，气压正常
确认
5
真空泡
外观
2/D
1/W
√
√
√
√
目测
无变色、无放电现象
确认
6
隔离开关
外观
2/D
1/W
√
√
√

目测
刀口全接触
确认
7
远方、就地转换开关
开关位置
2/D
1/W
√
√
√
√
目测
与运行方式相符
确认
8
封闭高压开关柜
本体
外观
2/D
1/W
√
√
√
√
仪器
与正常运行开关柜无较大温差
确认
9
本体
声音
2/D
1/W
√
√
√
√
耳听
无震动碰撞声，无放电声
确认
10
本体
异味
2/D
1/W
√
√
√
√
鼻嗅
无焦糊味
确认
11
SF6设备
仪表
仪表指示
2/D
1/W
√
√
√
√
目测
SF6气体压力应保持在0.45MPa至0.55MPa之间，压缩空气压力应保持在1.5MPa至1.55MPa之间。
确认
12
本体
漏气
2/D
1/W
√
√
√
√
仪器
无漏气，无报警
确认

13
本体
声音
2/D
1/W
√
√
√
√
耳听
无异音
确认

14
微机保护及开关状态指示仪
本体及其二次回路
外观清洁
2/D
1/W
√
√
√
√
目测
正常
确认
15
指示灯
2/D
1/W
√
√
√

目测
断路器状态指示正常，无故障指示
确认
16
显示面板
2/D
1/W
√
√
√

目测
无故障报警信息
确认
17
2/D
1/W
√
√
√
√
目测、点击面板按钮
电流值正常变化，保护装置未死机
确认
18
声音
2/D
1/W
√
√
√

目测
无异音
确认
19
环境温度
2/D
1/W
√
√
√

仪器
≤55℃（干燥时），≤40℃（潮湿时）
确认
20
主变继电保护装置本体及其二次线压接点、端子排
运行最高温度

1/W

√
√

仪器
≤55℃
确认
21
电容器
瓷瓶
渗漏，裂纹
2/D
1/W
√
√
√
√
目测
清洁，无渗漏、裂纹
确认
22
本体
渗漏
2/D
1/W
√
√
√
√
目测
无渗油
确认
23
接线柱
温度
2/D
1/W
√
√
√

仪器
不大于60℃
确认
24
本体
温度
2/D
1/W
√
√
√

仪器
不大于60℃
确认
25
本体
声音
2/D
1/W
√
√
√

听音
无异音
确认
26
本体
三相运行电流值
1/W

√

√

目测
电流值较上次无明显变化，同时每一组电容器的三相运行电流值相差不超过4%
确认
27
SVC
冷却水
温度
2/D
1/W
√
√
√

目测
水温表指示不大于40℃
确认
28
冷却水
入口压力
2/D
1/W
√
√
√

目测
水压表指示不大于2.3公斤
确认
29
本体
声音
2/D
1/W
√
√
√

听音
无放电声音
确认
30
电抗器
压接点
温度
2/D
1/W
√
√
√

仪器
不大于70℃
确认
31
本体
声音
2/D
1/W
√
√
√

耳听
无异音
确认
32
本体
温度
2/D
1/W
√
√
√

仪器
不大于80℃
确认
设备名称：直流屏 规格型号：通用
序号
点检
部位
点检内容
检测点
点检频次
点检状态
点检方法
点检标准
日常
专业
运行
备用
1
指示
电压指示
交流电源电压
1/D
1/W
√
√
目测
指示正常(线电压365V~420V)
2
直流母线电压
1/D
1/W
√
√
目测
指示正常(相电压210V~240V)
3
充电机电压
1/D
1/W
√
√
目测
指示正常(电压245V~255V)
4
电流
浮充电流
1/D
1/W
√
√
目测
无明显变化（数值范围视各站不同情况确定）
5
运行情况
指示灯
1/D
1/W
√
√
目测
指示正常
6
报警情况
显示面板
1/D
1/W
√
√
触摸屏面、目测
无故障报警
7
单节电池电压
显示面板电池巡检
1/D
1/W
√
√
点击显示面板上电池巡检按钮
11V≤单节电池电压≤14V
8
绝缘监查
表计指示
直流母线
绝缘监查
1/D
1/W
√
√
转动绝缘监查旋钮或点击显示面板上绝缘监查按钮
1、“正”对“地”表计指示≤60V；
2、“负”对“地”表计指示≤60V。
9
直流屏本体
环境
各屏内部
（包括电池屏）
1/D
1/W
√
√
目测、仪器
温度≤35℃，无异味、清洁
10
声音
各屏内部
（包括电池屏）
1/D
1/W
√
√
目测
无异音
11
电池
表面
外观
1/D
1/W
√
√
目测
清洁、无变形
12
压接
外观
1/D
1/W
√
√
目测
压接接点连接无发热、氧化、脱焊及腐蚀现象，无变色、返碱现象
13
运行温度
本体
1/W

√

仪器
同一电池屏内各电池运行温度相差不超过10摄氏度

设备名称：消防系统 规格型号：通用
序号
部位
项目
内容
点检频次
点检分工
点检状态
点检方法
判断标准
处理方法
日常
专业
日常
专业
运行
备用
1
火灾报警系统
指示
屏幕显示信息
1/D

√

√
√
目测
指示正常（“系统运行正常”“主电工作”）
确认
2
信息
报警信息
1/D

√

√
√
查看显示信息
无报警信息
确认
3
打印信息
1/D

√

√
√
查看打印信息
是否与实际相符
确认
4
灭火器
本体
外观
1/D

√

√
√
目测
清洁，无锈蚀、变形，胶皮管无破损，标识无缺失
确认
5
压力
1/D

√

√
√
目测
指针在绿、黄区以内
确认
6
消防栓
本体
外观
1/D

√

√
√
目测
无严重锈蚀、变形、泄漏
确认

设备名称：降温设施 规格型号：通用
序号
部位
项目
内容
点检频次
点检分工
点检状态
点检方法
判断标准
处理方法
日常
专业
日常
专业
运行
备用
1
空调
指示
指示灯
1/D

√

√
√
目测
指示正常
确认
温度
温度
1/D

√

√
√
目测
温度设定符合规定
确认
外观
出风口方向，表面，渗漏水现象，运行情况
1/D

√

√
√
目测、听音
出风口方向向上，表面清洁，无渗漏水，无异音，运行正常
确认
2
降温风扇
运行
旋转方向，声音、及运转情况
1/D

√

√
√
目测、听音、仪器
旋转方向正确，声音、及运转情况正常
确认
3
轴流风机
压接
温度、变色，电源线
1/D

√

√
√
目测、仪器
温度正常，无变色，电源线无腐蚀现象
确认
运行
旋转方向，声音、温度、护网及运转情况
1/D

√

√
√
目测、听音、仪器
旋转方向正确，声音、温度、护网及运转情况正常
确认
精密点检标准
设备名称：变压器 规格型号：通用
序号
部位
项目
内容
点检频次
点检状态
点检方法
判断标准
处理方法
运行
备用
1
所用变、接地变
高压接线柱
温度
1/M
√

趋势分析
无明显劣化趋势
确认
低压接线柱
温度
1/M
√

趋势分析
无明显劣化趋势
确认
本体
温度
1/M
√

趋势分析
无明显劣化趋势
确认
2
10 KV以上变压器
压接
温度、变色，有无火花放电现象
1/M
√

趋势分析
无明显劣化趋势
确认
本体油温
温度是否符合规定要求
1/M
√

趋势分析
无明显劣化趋势
确认

设备名称：高压供电系统 规格型号：通用
序号
部位
项目
内容
点检频次
点检状态
点检方法
判断标准
处理方法
运行
备用
1
高压开关
压接
温度
1/M
√

趋势分析
无明显劣化趋势
确认
2
封闭高压开关柜
本体
温度
1/M
√

趋势分析
无明显劣化趋势
确认
3
SF6设备
本体
泄漏率
1/M
√

泄漏分析
无泄漏趋势
确认
4
避雷设施
本体
外观
1/Y
√

现场查看
连接良好，无严重锈蚀
确认
