工程方案-标准3-隧道洞口布置标准(定稿).doc

上传人:a199****6536 文档编号:4011371 上传时间:2024-07-25 格式:DOC 页数:31 大小:29.04KB
下载 相关 举报

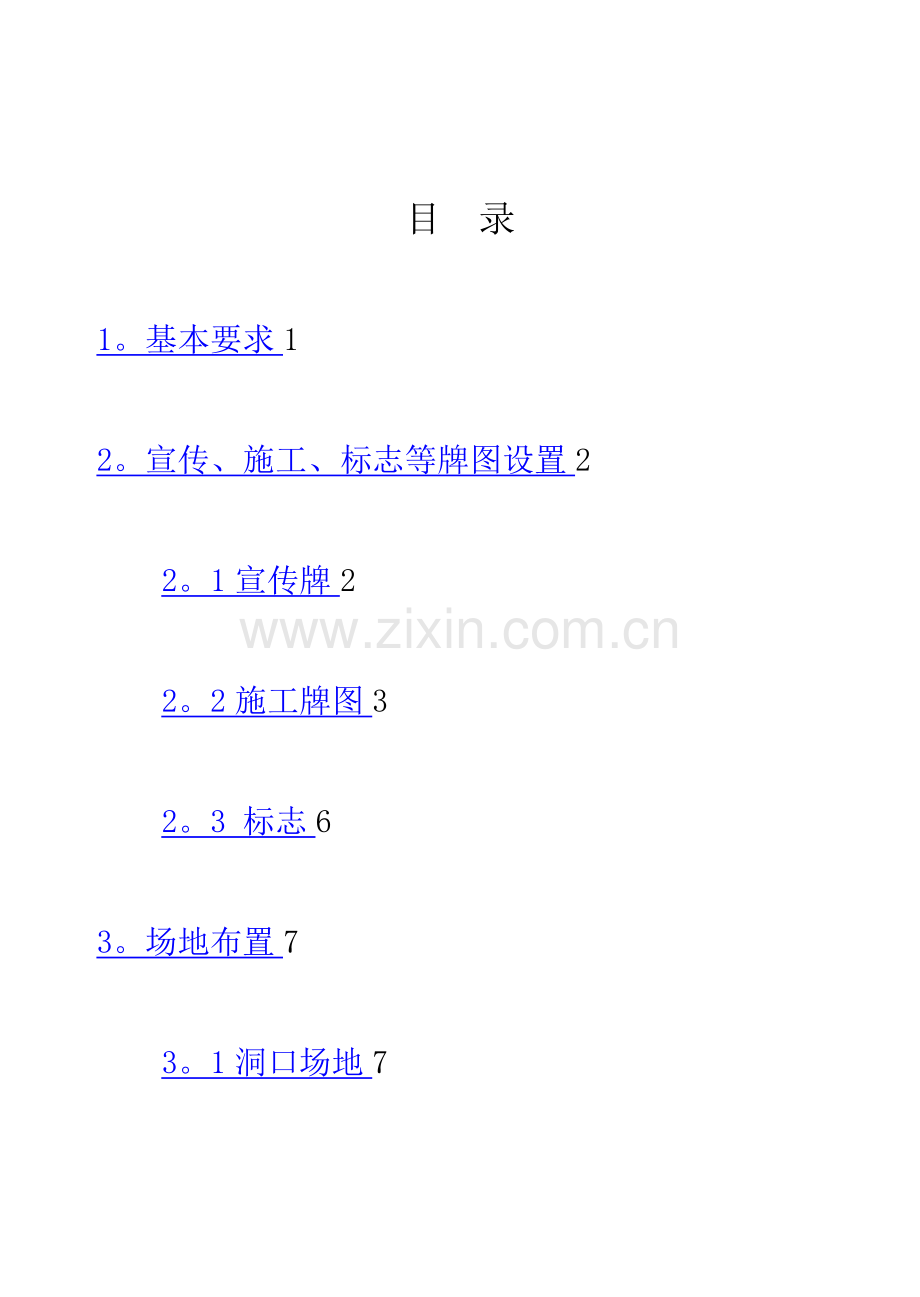

工程方案-标准3-隧道洞口布置标准(定稿).doc_第1页
第1页 / 共31页

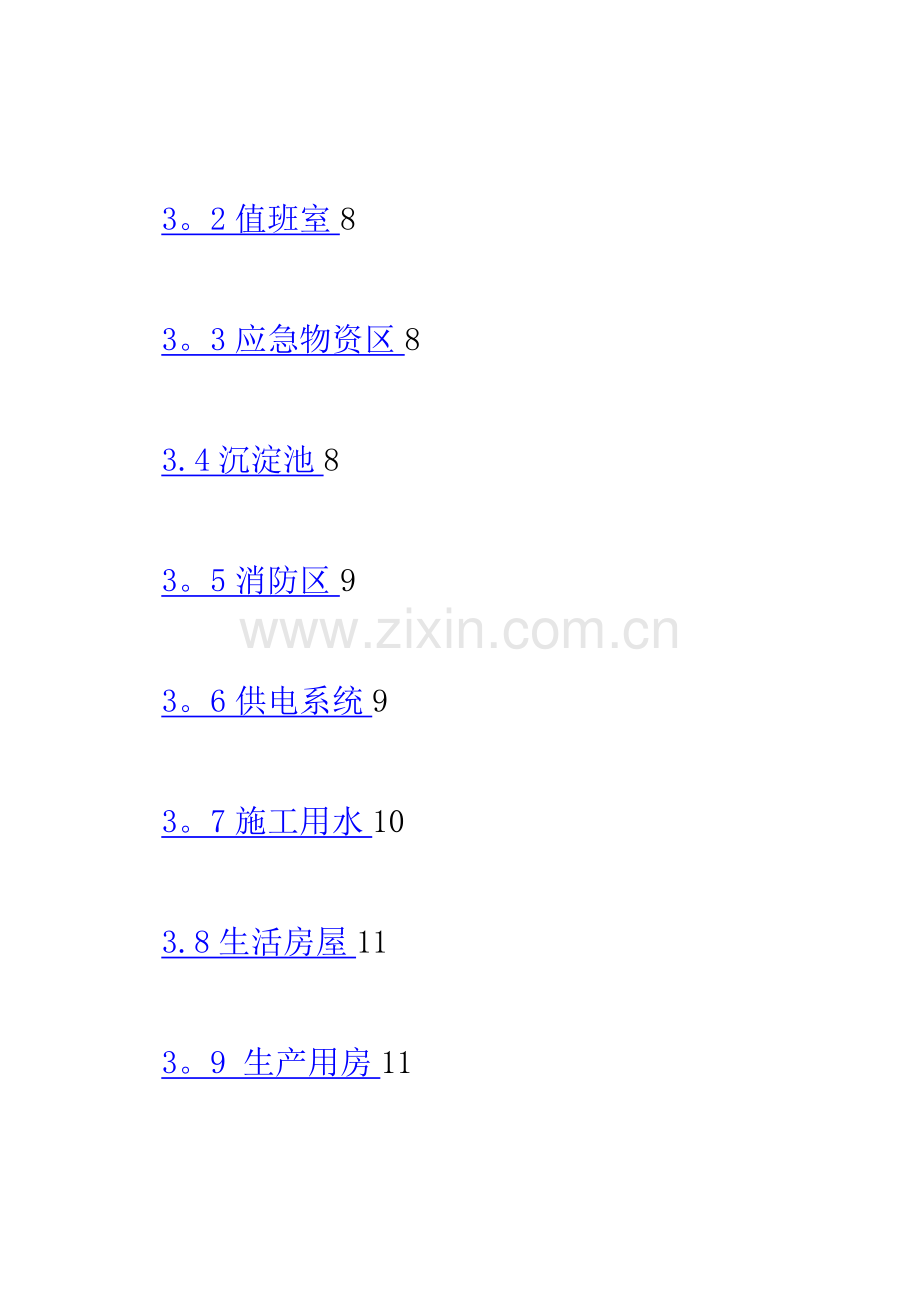

工程方案-标准3-隧道洞口布置标准(定稿).doc_第2页
第2页 / 共31页
工程方案-标准3-隧道洞口布置标准(定稿).doc_第3页
第3页 / 共31页
工程方案-标准3-隧道洞口布置标准(定稿).doc_第4页
第4页 / 共31页
工程方案-标准3-隧道洞口布置标准(定稿).doc_第5页
第5页 / 共31页
点击查看更多>>
资源描述

1、目 录1。基本要求12。宣传、施工、标志等牌图设置22。1宣传牌22。2施工牌图32。3 标志63。场地布置73。1洞口场地73。2值班室83。3应急物资区83.4沉淀池83。5消防区93。6供电系统93。7施工用水103.8生活房屋113。9 生产用房113。10场地和临建房屋要求15隧道洞口布置标准1.基本要求1。1隧道洞口场地规划布置平面图需上报集团公司项目经理部工程管理部审核批准后方可实施。1.2洞口场地应按照“布局紧凑、功能齐备、标准统一、规范文明、区域清晰、突出安全”的原则,在充分了解洞口周围的水文地质、工程地质的条件下进行布置。 1.3洞口宣传标牌实行动态管理,随着工程主体的推进

2、逐步固化稳定。 1。4风、水、电、安全救援、消防、值班房等设施尽可能地靠近洞口,与洞内管线布置统筹考虑,系统规划. 1.5 进入隧道施工现场的施工便道,自洞口向外至少200m长度范围应硬化处理,该范围的硬化处理应在隧道进尺达到50m之前完成.1.6现场所有牌图要牢固可靠、整齐美观、大方醒目.2.宣传、施工、标志等牌图设置2。1宣传牌2。1。1洞门顶正面上方或侧面合适位置应地势设置企业名称牌,内容为:“中、国、铁、建、十、二、局、承、建”,尺寸2m2m)和隧道名称牌(内容:“、隧、道”,尺寸:1。2m1。2m), 分两行插放,竖立时要充分考虑防风因素(在立柱背后设置斜撑杆件);牌子均为红底白字(

3、黑体);待洞门端墙修筑完成后及时安放在洞门上方。2.1。2沿洞门外山势设立体现中南部铁路通道文化和理念的内容为“高起点高标准高效率建世界一流重载铁路”的宣传牌,规格尺寸为每块板2m2m,牌子均为红底白字(黑体)。2.1。3在临近林区的隧道醒目位置宜设置“保护森林,注意防火”等警示牌(尺寸1。5m2m,详见现场安全文明标志铁警15和附录B8)。2。2施工牌图洞口场地周边要系统规划,设置如下牌图:2。2.1进洞须知牌(尺寸为1.5m2m,参见“标志”铁识20和附录B7);2.2.2应急救援流程图(尺寸为1。5m2m,参见“标志”铁识 21和附录B7);2.2。3工程概况牌(尺寸为2。5m2m, 参

4、见“标志铁识 26和附录B9);2。2。4工程公示牌(尺寸为2。5m2m, 参见“标志”铁识 27和附录B9);2.2。5安全质量环保目标公示牌(尺寸为2。5m2m, 参见“标志铁识 29和附录B9);2.2。6施工平面布置图(尺寸为2。5m2m,参见“标志”铁识 28和附录B9);2.2。7出入隧道人员显示牌及施工工序作业状态图(尺寸为2 m1。5m,参见“标志”铁识25和附录B8);2.2.8安全、质量、环保目标公示牌(尺寸为2.5m2m,参见“标志铁识29和附录B9);2。2。9责任划分牌(尺寸为0.6m0.8m参见“标志附录B6);根据各工序划分。2。2.10各工序的施工工艺流程图及作

5、业要点(尺寸为2m1。5m,参见“标志”附录B8);该类牌要随工程进展陆续完善;2。2。11 进入隧道必须戴好安全帽(尺寸为0.6m0。8m,参见铁指9和附录B6);2。2。12当日重大危险源公示牌(尺寸为0。6m0。8m,参见“标志”铁识19和附录B6);2.2.13长度大于2km的隧道,洞口须设救援通道设置图(尺寸为2 m1.5m,参见“标志”附录B8);2。2.14长度大于1km的隧道,在公路道口的便道上须设彩门(参见彩门设置标准);2.2。15每个洞口应设形象进度图(尺寸为2.5m2m,参见“标志”附录B9);2.2。16洞口各类设备(重点指特种作业和机电设备)应就近设置安全操作规程牌

6、等(尺寸为0。6m0.8m,参见附录B6);以上标牌安放时须根据牌图尺寸分类、分区域进行有序组合,认真排列。基础采用C20砼,基础尺寸:长度为所有牌面的总长,宽度30cm,顶面设2cm倒角,混凝土表面光洁,地面以下深度不小于50cm, 高出地面30cm,以砼顶面为基准安放标牌。根据现场环境,对牌图应采取必要的防风措施。2.3标志2。3.1根据危险源识别情况,在洞口设置醒目的安全标志,标志铁警1 “当心触电,铁警7“当心落物,铁警9“当心有害气体中毒”,铁警12“注意安全”,铁指1“必须穿防护鞋”,铁指3 “必须戴安全帽”,铁指4“必须戴防护面罩”,铁指5“必须戴防护手套”,铁指6“必须戴防护眼

7、镜”,铁指8“注意通风”,每个尺寸0。3m0。4m,分两行设置,每行5个牌子,喷绘或张贴在2m1。5m(参见“标志”附录B8)的牌子上,竖立在醒目位置。(标牌题目:山西中南部铁路通道ZNTJ-1标第项目部安全提示牌),标牌左上角设集团公司徽标。2。3。2各类标志的规格按照项目经理部标准化工地手册规定的尺寸执行。2。3.3隧道洞口设置5公里限速牌,隧道成洞段处设置15公里限速牌(参见铁禁15),采用埋设地面以上外露高度1.52。0m的40mm钢管设置,钢管根部浇筑30cm30cm的混凝土基座,基座高出地面20cm,钢管按照20cm间距涂刷红白相间的油漆.3。场地布置从洞门向外依次布置洞口场地、值

8、班室、火工品库、空压机房、发电机(变压器)和配电房、消防区、油库、沉淀池、水池、应急物资存放仓库、钢结构加工、混凝土生产、职工宿舍等设施区域.3.1洞口场地根据现场情况进行规划,分不同阶段有不同要求,但在隧道落底闭环的时候,洞外场地必须硬化,排水设施完善,牌图整齐完整。3。2值班室在隧道洞口设置面积不小于15的值班室两间,一间做办公使用,另一间安放应急器材(应急药箱、氧气袋等),办公间墙面挂设值班人员职责、形象进度图。值班人员负责对进入隧道内的施工人员实行翻牌制度,并做好值班记录;监督开挖、喷锚人员严格按要求佩戴防护用品。3。3应急物资区隧道施工必须准备充足的型钢、方木、圆木、钢管、钢筋等应急

9、物资,立“应急物资区”标牌(尺寸0.40。3)。3。4沉淀池离隧道20m30m处设置16m8m5m(长宽深)沉淀池一个(参见现场标准化手册中现场安全文明标志图例3).3.5消防区洞口适当位置安放用钢筋焊接2米长,1。5米高的钢筋架子,分三层(带挂钩),并设置雨棚,用以标准挂设消防锹、消防桶、消防锤、灭火器等消防器材,每样消防器材(消防锹、消防桶、消防锤、灭火器)不少于三件。同时设置容量不少于4立方米的消防沙池,长宽高=2m2m1m.3.6供电系统供电系统的建立必须符合供电局的各项要求,修建前应及时做好防排水系统,在变压器周围设置铁丝网,配电房门窗要封闭严密。变压器设在洞口侧100米的位置,变压

10、器平台、变电所等可根据机电及技术人员的现场交底而定,物资设备部、现场技术人员根据现场具体情况绘制详细的平、立、侧面图.3。7施工用水3.7。1高山水池:高山水池设在半山腰,水池容量不得小于150m,在各隧道洞口用水来源地旁边设置水泵房,配550KW水泵进行抽水;通过铺设100mm钢管引至高山水池。钢管长度依各洞口定,钢管埋设考虑冬季施工,埋至冻结线下(暂按1。5米考虑),压风站和拌和站分别设置50m水池各一座,每天用水量约200m。通过铺设150mm钢管从高山水池引至施工用水点,解决施工生产、生活用水问题.3。7.2整个水池基础必须稳固,墙体基础采用浆砌片石,墙身与基底厚度不小于60cm,高度

11、小于3。0m,底面先砌筑50cm厚浆砌片石,预埋双排22螺纹钢与四周墙体相连接,钢筋连接长度不小于60cm,在片石顶面铺油毛毡防水层后浇注10cm厚C20混凝土,四周采用M10砂浆抹面,砂浆厚度3cm;另外应注意预留泄水管等,盖板采用预制楼板。3。8生活房屋3.8。1各洞口自建房屋,生活房(包括值班室)采用彩钢结构。生活区(包括施工队)设锅炉房,采用统一供暖,单房面积宽3m长5m,屋高3。0m,屋顶铺油毛毡,室内地面采用碎石土回填夯实,顶面抹5cm厚砂浆。前后开窗户,开口宽1.0m1.2m。3。8.2修建房屋前后排水沟,排水沟采用砖砌(暂定:高宽=20cm30cm),上抹砂浆.靠近山坡脚一侧排

12、水沟视汇水面积大小,采用浆砌片石水沟。并设置生活垃圾池和生活污水处理池。3.9 生产用房3。9。1备用袋装水泥库、外加剂库3.9。1.1结构尺寸:备用袋装水泥库、外加剂库使用面积:按200m2设置,高度2.3m;“一”字架屋顶,屋顶至横梁高1.8m;墙基础深50cm,地面线以下30cm,地面线以上20cm,宽度按土建24墙对应标准留设,地面基础30cm,地面线以下10cm,地面线以上20cm,砂浆抹面。库房地面用木板垫高(不低于20cm)且铺设油毡防潮层,库房周围做好排水沟.拌和站应能存放袋装水泥不小于100t,外加剂50t。3。9.1.2主要结构材料:采用钢管框架结构,100钢管柱间距3 m

13、;四面设砖墙,一面设门,后墙、侧墙采用彩钢板;正面设大门(能允许水泥运输车直接进入),砂浆抹面;屋面为彩钢板、彩钢瓦,下铺设油毡;基础为50浆砌片石,砂浆抹面.3。9.2砂石料场:不同规格砂石料分区堆放,区间分隔墙采用60cm厚浆砌片石砌筑,分隔墙体高度2m,碎石场面积宽20m30m,容量1300 m,砂场面积15m30m,容量1000m。砂石料场场地采用20cm厚C20混凝土硬化。3.9。3炸药库、雷管库、看守房:炸药库周围用24cm砖墙封闭,高度不低于2。5m,围墙外围1.5m设铁丝网防护,钢结构大门,挂警示标志(如“标志” 铁禁7、铁警12等,明示标志根据现场实际情况设置),设专人看护.

14、具体标准依当地公安部门的标准定。3。9。4材料库(防水板、土工布、二三项材料、劳保物品):使用面积不小于100,其他标准参阅备用袋装水泥库、外加剂库。3.9。5油库:根据油罐大小确定结构尺寸埋设.注意警示。墙为24cm厚砖砌筑,“一字架屋顶,屋顶至横梁高1。8m,其他标准参阅备用袋装水泥库、外加剂库,并设避雷针一个。3。9。6加工间:使用面积不小于300,净高不小于2。3m;采用钢管棚架结构.其他标准参阅备用袋装水泥库、外加剂库3。9.7空压站结构尺寸:框架结构150。主要材料:37cm砖砌立柱间距5米,基础为50#浆砌片石,厚度50cm,地面线以下20cm,地面线以上30cm,砂浆抹面.3.

15、9。8配电机房:砖墙结构15,基础与空压机房一致。3.9。9修理间、修理工住房:彩钢房结构,面积不小于40。3。9。10地沟(修车):框架红砖柱结构,面积不小于45。3.10场地和临建房屋要求临时房屋的修建必须规划合理、线条明朗;每排房屋的屋顶、墙壁线条顺直,地面、墙面、屋面大面平整。屋顶颜色根据市场现有商品颜色搭配,生活区一种颜色,生产区一种颜色,生产区和生活区必须分开设置。施工场地按测量班所放边桩及技术员交底进行场地硬化,洞口场地硬化采用C20砼,厚度为20CM,同时做好周围的防排水系统。风水管设置在大里程往小里程方向的左侧下方,电线设在大里程往小里程方向的右侧上方,通讯管线设在大里程往小里程方向的右侧下方,高度依据正式图纸结构尺寸定。隧道内外的通信联络要规划有线电话,通信联络应保持畅通。
