水利工程施工单位技术员、资料员做施工资料指南.doc

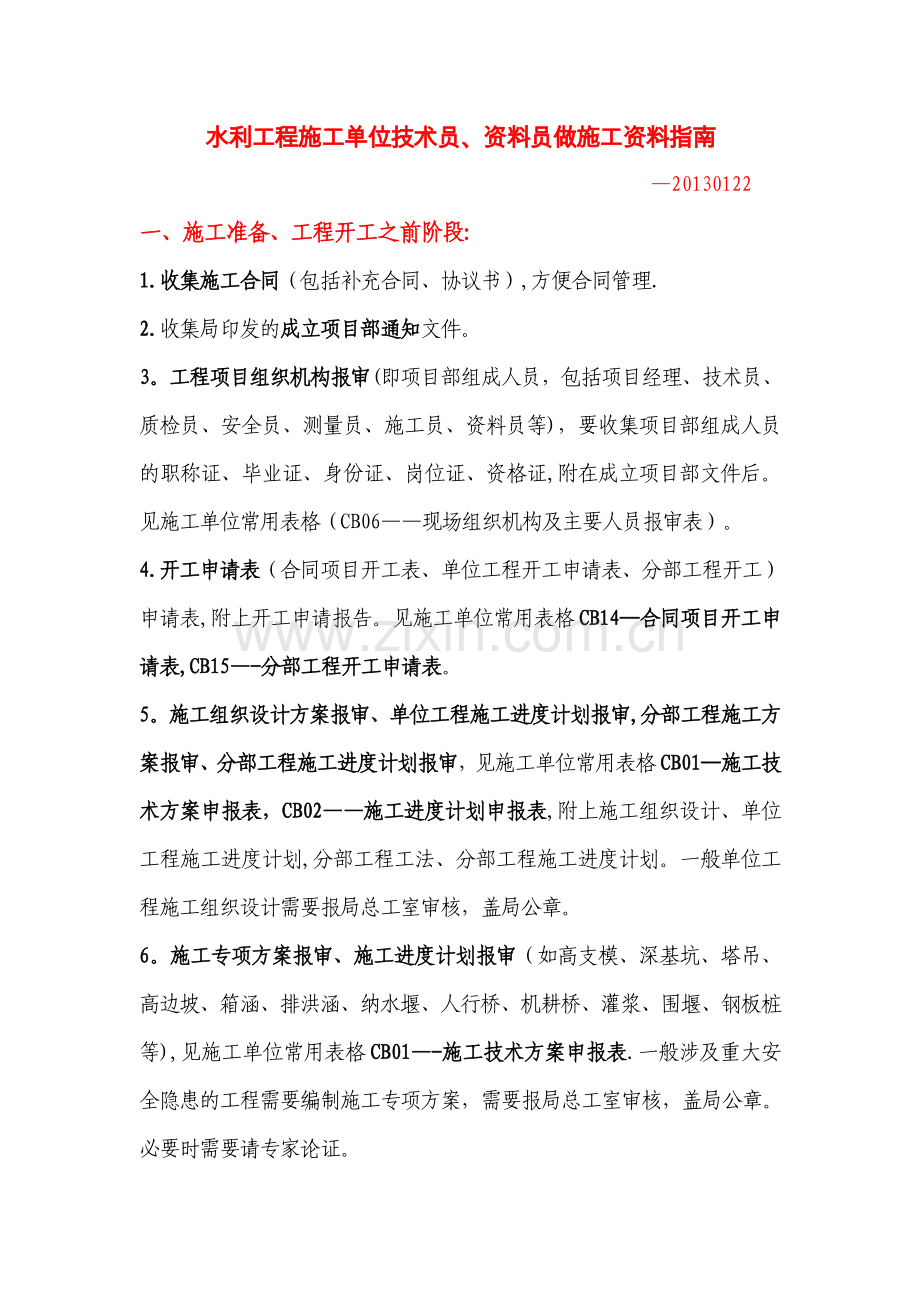

水利工程施工单位技术员、资料员做施工资料指南20130122一、施工准备、工程开工之前阶段:1.收集施工合同（包括补充合同、协议书）,方便合同管理.2.收集局印发的成立项目部通知文件。3。工程项目组织机构报审(即项目部组成人员，包括项目经理、技术员、质检员、安全员、测量员、施工员、资料员等)，要收集项目部组成人员的职称证、毕业证、身份证、岗位证、资格证,附在成立项目部文件后。见施工单位常用表格（CB06现场组织机构及主要人员报审表）。4.开工申请表（合同项目开工表、单位工程开工申请表、分部工程开工）申请表,附上开工申请报告。见施工单位常用表格CB14-合同项目开工申请表,CB15-分部工程开工申请表。5。施工组织设计方案报审、单位工程施工进度计划报审,分部工程施工方案报审、分部工程施工进度计划报审，见施工单位常用表格CB01-施工技术方案申报表，CB02施工进度计划申报表,附上施工组织设计、单位工程施工进度计划,分部工程工法、分部工程施工进度计划。一般单位工程施工组织设计需要报局总工室审核，盖局公章。6。施工专项方案报审、施工进度计划报审（如高支模、深基坑、塔吊、高边坡、箱涵、排洪涵、纳水堰、人行桥、机耕桥、灌浆、围堰、钢板桩等),见施工单位常用表格CB01-施工技术方案申报表.一般涉及重大安全隐患的工程需要编制施工专项方案，需要报局总工室审核，盖局公章。必要时需要请专家论证。7.临时用电专项方案报审，用施工单位常用表格CB01施工技术方案申报表。8.技术质量保证体系报审，用施工单位常用表格CB01-施工技术方案申报表。9.安全保证体系报审，用施工单位常用表格CB01-施工技术方案申报表.10.文明施工、环境保护体系报审,用施工单位常用表格CB01施工技术方案申报表。11。开工之前需要将水泥、砂、碎石、外加剂等送检,做砂浆、砼配合比.有土方填筑的项目需要将取土场土样送检做室内击实试验，土样合格后布置场地，组织机械、土料做现场碾压试验，通知检测站人员来取样,检测密实度后形成现场碾压试验报告.灌浆开工之前应进行灌浆试验，取得试验参数指导施工。配合比、现场碾压试验、灌浆试验，取得参数后,要报送监理备案。12.工人进场后，应及时收集身份证、岗位证登记造册,做好工人三级教育、安全技术交底、施工质量技术交底、操作规程交底。形成安全资料备案。13.进场设备报验(收集机械、设备合格证、检验报告)，将进场的施工机械、设备,如勾机、推土机、汽车、桩机、压路机、全站仪、水准仪等，全站仪、水准仪要附周期检定报告，见施工单位常用表格CB08-施工设备进场报验单。14。工程预付款申请.监理单位对施工组织设计批复，发出工程项目开工通知后，及时进行工程预付款或工程材料预付款申报,见施工单位常用表格CB09-工程预付款申报表、CB-10工程材料预付款报审表. 15。测量控制网布置。进场后应及时根据业主移交的控制点,复核移交控制点的同时，做好现场控制网，形成施工测量成果报验单，见施工单位常用表格CB13-施工测量成果报验单。16。联合测量。主要是原状地形测量,为基础开挖，为计算土方开挖、填筑工程量提供依据。需要业主、监理、施工单位、设代参加。测得原始数据后，形成计算成果,报送监理。见施工单位常用表格CB12联合测量通知单、CB13施工测量成果报验单. 17。项目划分。由业主单位组织监理、施工单位、质监单位开会确定项目划分原则，为质量评定划分项目，划定单位工程、分部工程、单元工程，报质监站备案.根据划分原则细分单元工程项目，并为其编码.编码说明详见附件。二、施工阶段：18.材料、构配件进场报验(如钢筋、水泥、砂、碎石、土工布、土工膜、泡沫板等),要收集好出厂合格证、质检报告等。如水泥要提供水泥的出厂合格证、质量检验报告、质检站的水泥检测报告；水泥出厂合格证应注明品种、标号、工厂名称、出厂日期、氧化镁、二氧化硫含量、烧失量、细度、凝结时间、安定性、强度等指标。钢筋送检应收集钢筋的产品质量证明书、出厂合格证或试验证明书、标牌,标牌上应注明厂标、钢号、产品批号炉号、规格、尺寸等。砂、碎石只需要提供检测站的检测报告.原材料需要及时送检，送检频率根据质检的要求，详见附件。做好原材料送检台帐，内容包括送检日期、批次、部位、报告结果等。见施工单位常用表格CB07材料/构配件进场报验单。19。砼、砂浆试块、土方填筑密实度检测要按质检站要求及时送检，做好试块成型、送检和土方取样记录台帐，内容包括施工部位、送检日期、报告结果等。20.隐蔽工程验收表.主要是指基础开挖的验收，需要业主、监理、设代、施工单位联合验收，共同确认。需要拍照记录。做好隐蔽工程验收台帐。21.三检表。主要是落实施工质量控制三检制度，包括班组初检、现场技术员复检、质量员终检，为控制施工质量把关.每个单元工程评定都需要三检表。22。砼开仓报审表，砼开仓之前报送监理同意后才可开仓。23.单元工程施工质量报验单，见施工单位常用表格CB18,是附在单元工程质量评定表之前.有些监理单位要求提供，有些不要求提供,可按要求而定.24。单元工程质量评定表。单元工程根据项目划分确定，每个单元工程完成后都需要进行质量评定。评定表及填表示例可详见水利部印发的全国统表和广东省表，没有的见新增表格或者联合监理商定评定表格样式。单元工程质量评定后，应及时登记到单元工程质量评定统计表中去，做好单元工程质量评定台帐,一般统计表以分部工程统计，内容包括序号、分部工程名称、单元工程名称及编码、单元工程桩号或部位、评定日期、评定等级、监理签字等。25. 通水验收。单元工程渠道底板及边坡衬砌砼衬砌完成后，需要业主、监理、设代、总包、施工单位联合验收,此验收为阶段验收，需要抽芯检测，拍照记录，各方签字同意验收。验收合格后通水，若有不足处理合格后验收.抽芯原则上是边坡三点、底板三点。同时做好通水验收台帐，内容包括验收桩号、日期、长度统计。26.单元工程施工记录台帐，就是将单元工程的施工日期整理成表，便于做单元工程质量评定的时候检索日期,和便于登记试块成型记录日期。27.工程价款月支付申请书，见施工单位常用表格CB31工程价款月支付申请书及附表。主要是指每月完成工程量进度款申报,向业主要钱.28。施工周报。见总包单位发来的表格样式，就上周完成的工作和本周计划完成的工作进行汇报，并提出存在要处理的问题，每周各个标段负责人负责填写，由项目部统一汇总，报送总包和监理,开每周工作例会讨论商议。29。施工月报.见施工单位常用表格CB-32施工月报及附表，每月25号前报送监理。附表包括材料使用情况月报表、主要施工机械设备情况月报表、现场施工人员情况月报表、施工质量检验月汇总表（指原材料、试块、土方取样送检台帐），工程事故月报表、完成工程量月汇总表（可复制月支付申请书，每月进度款完成工程量)、施工实际进度月报表、施工质量评定汇总表(可复制单元工程质量评定统计表内容）.30。签证单.现场变更的项目、拆除项目都要业主、设代、总包、监理、施工单位见证,及时填写现场签证单或设计变更签证单，为计算工程量，计要变更项目工程款提供依据。如基础换填、电站拆除、桥梁拆除、分水涵拆除等，都要签证确认工程量。有必要做好签证项目台账清单.变更可由施工单位、业主单位、监理单位以变更申请报告提出,业主发书面意见给设计发出设计修改通知单，工程量有图的按图计量，没图的按现场签证计量。31。施工日志、施工安全日记.每个技术员都应该养成记工作日记的习惯，不能因为以包代管，施工队写了自己就不写,这样很被动,如何施工队不写，自己靠回忆补回来很难,一次工作量也大.32。施工大事记。施工大事记要记录好，如隐蔽工程验收、通水验收、领导视察、电站完成水下结构部分、上部结构封顶、机电金结联动试验、分部工程验收、单位工程验收等节点事件都可以作为施工大事记记录在案，方便分部工程验收、单位工程验收签证需要加进这部分内容。33。报告单、工作联系单.工作当中有问题处理不了，需要以书面报告单形式报告监理方，由监理方报业主方协调解决。见施工单位常用表格CB49-报告单.34。回复单。对于监理方发出的整改通知单，施工方要及时作出整改，并以回复单形式书面报送监理. 35。中间产品质量评定表（砂、碎石、拌和物质量评定，数据根据检测报告统计得出),见水利部印发全国统表。 36.施工安全月报、质量月报表。这两个报表乃三局工程部要求每月提供。 37。安全资料，包括安全技术交底、施工过程中新进工人三级教育、造册、各种应急预案(工伤事故、食物中毒、触电、塌方、高空坠落、物体打击、消防、翻车、毒气中毒事故等的应急预案）、危险源辨识表等。38。收、发文登记表. 39.送检委托单。原材料、试块送检都要填写送检委托单,可根据委托单做好送检记录台帐. 40.工程进度简报（视为项目经理开会报告）. 41。防洪渡汛应急预案。水利工程汛期前都要做好渡汛应急预案，组织好人力、物力，发生险情时及时出动,有备无患.三、施工分部、阶段验收或完工阶段：42。施工完工后主要包括分部验收、单位验收、阶段验收、投入使用验收、完工验收、竣工验收申请报告、验收鉴定书、验收签证表，工程管理工作报告等，格式都取自全国统一格式。 43.验收前应归纳整理好工程资料，按工程项目档案管理方案立卷归档，验收合格后移交业主,由业主移交城建档案管馆.竣工验收合格办理工程移交手续后进行结算，工程完工后计算汇总工程量，向监理单位递交工程竣工结算报告，业主、审计中心审核后递交完工/最终付款申请表(施工单位常用表格CB36）。质保期满后递交报告申请要回保质金。 44。施工单位先对整个工程进行自检,达到验收标准后,填报竣工验收报告书给监理,监理经验收后对工程中存在的问题提出意见，下发工程质量整改通知单，施工单位整改后监理认为可以的话，提请建设单位进行竣工验收。验收通过后下发工程接收证书,施工单位收到后28天内提交结算报告。 45。工程项目划分、质量评定和验收，施工质量评定合格和优良标准主要参考以下两个规程： SL1762007水利水电工程施工质量检验与评定规程SL223-2008-水利水电建设工程验收规程做好几个台账的要求和好处工程资料要及时完善，否则搞死自己.单元质量评定表及时搞，原材料、试块及时送检,施工过程记录及时记，工作才不会那么累。做好以下几个台帐会有好处,最主要功能四个字：一目了然。1、单元工程施工记录台帐,好处在于延迟做质量评定表的时候,单元项目及日期可以迅速查到.2、隐蔽工程验收(基础验收）台帐,基础开挖属于重要单元工程，需要各方联合验收，做好台帐便于知道验收了哪些基础、便于统计优良率。3、通水验收台帐,渠道通水验收属于阶段验收，也需要各方验收,便于知道渠道衬砌完成进度，及报月进度。4、混凝土、砂浆试块成型记录台帐，当天浇筑砼的段或者砌石段都要成型砼试块、砂浆试块,将施工项目部位、名称、成型日期、检测结果逐一记录，方便统计送检日期，提醒工队负责人及时送检.也方便于填报CB32附表4施工质量检验月汇总表，方便验收时统计各项指标. 5、分部工程内单元工程质量评定统计表,每评定一个单元工程都及时将其登记进去，方便及时统计单元工程动态优良率,控制优良目标工程优良率，也方便提交业主审核月进度时所需的质量评定资料目录，也方便于填报施工月报CB32内附表七施工质量评定汇总表，也方便于监理要求提供单位工程各个分部工程单元工程评定优良率、合格率的时候及时提供. 6、水泥、砂、碎石、钢筋、土工布、泡沫板等原材料送检记录台帐,及时知道送检组数，反过来按频率推算送检次满足与否,也方便于填报CB32附表4施工质量检验月汇总表
