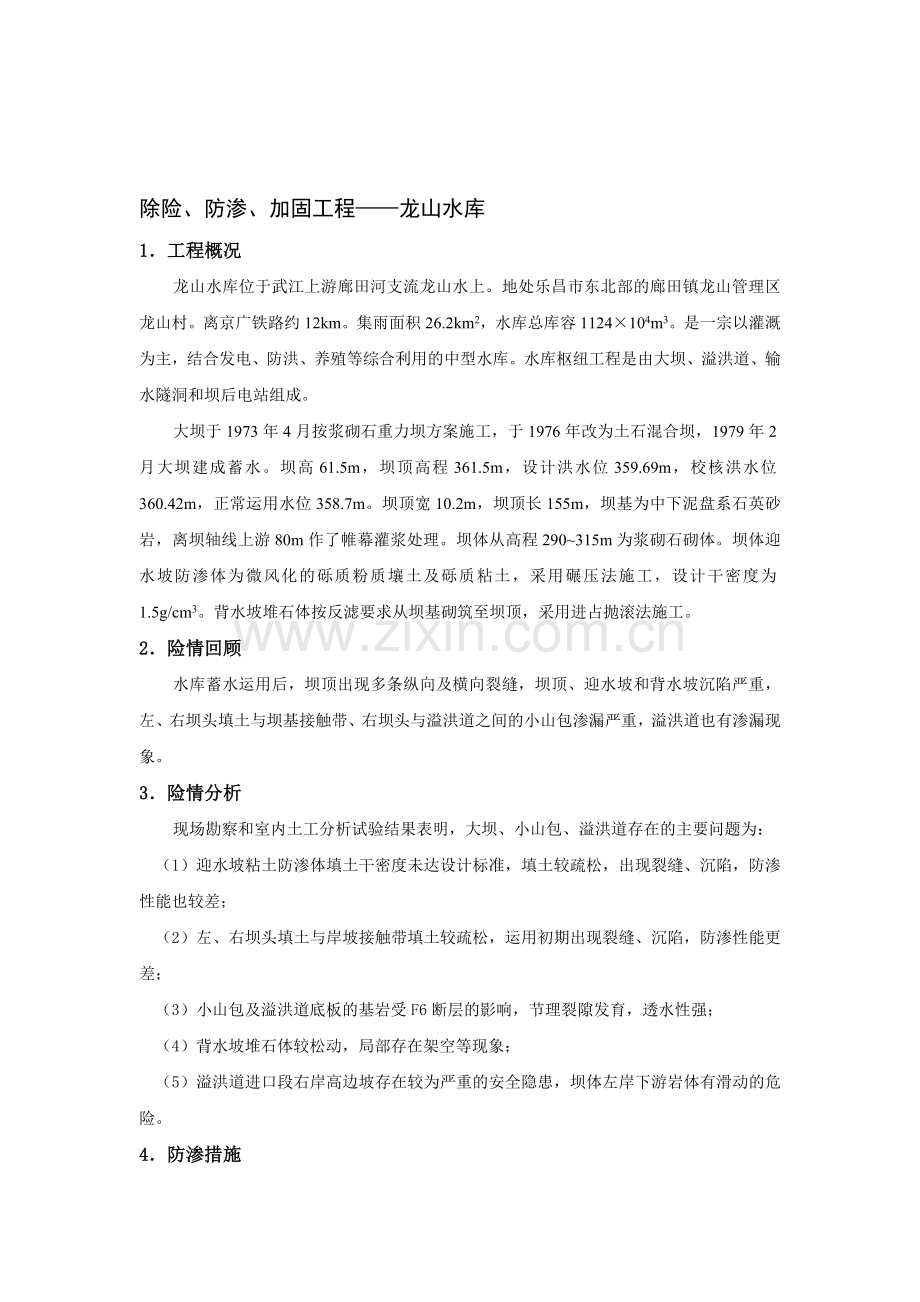

除险、防渗、加固工程——龙山水库
1．工程概况
龙山水库位于武江上游廊田河支流龙山水上。地处乐昌市东北部的廊田镇龙山管理区龙山村。离京广铁路约12km。集雨面积26.2km2，水库总库容1124×104m3。是一宗以灌溉为主，结合发电、防洪、养殖等综合利用的中型水库。水库枢纽工程是由大坝、溢洪道、输水隧洞和坝后电站组成。
大坝于1973年4月按浆砌石重力坝方案施工，于1976年改为土石混合坝，1979年2月大坝建成蓄水。坝高61.5m，坝顶高程361.5m，设计洪水位359.69m，校核洪水位360.42m，正常运用水位358.7m。坝顶宽10.2m，坝顶长155m，坝基为中下泥盘系石英砂岩，离坝轴线上游80m作了帷幕灌浆处理。坝体从高程290~315m为浆砌石砌体。坝体迎水坡防渗体为微风化的砾质粉质壤土及砾质粘土，采用碾压法施工，设计干密度为1.5g/cm3。背水坡堆石体按反滤要求从坝基砌筑至坝顶，采用进占抛滚法施工。
2．险情回顾
水库蓄水运用后，坝顶出现多条纵向及横向裂缝，坝顶、迎水坡和背水坡沉陷严重，左、右坝头填土与坝基接触带、右坝头与溢洪道之间的小山包渗漏严重，溢洪道也有渗漏现象。
3．险情分析
现场勘察和室内土工分析试验结果表明，大坝、小山包、溢洪道存在的主要问题为：
（1）迎水坡粘土防渗体填土干密度未达设计标准，填土较疏松，出现裂缝、沉陷，防渗性能也较差；
（2）左、右坝头填土与岸坡接触带填土较疏松，运用初期出现裂缝、沉陷，防渗性能更差；
（3）小山包及溢洪道底板的基岩受F6断层的影响，节理裂隙发育，透水性强；
（4）背水坡堆石体较松动，局部存在架空等现象；
（5）溢洪道进口段右岸高边坡存在较为严重的安全隐患，坝体左岸下游岩体有滑动的危险。
4．防渗措施

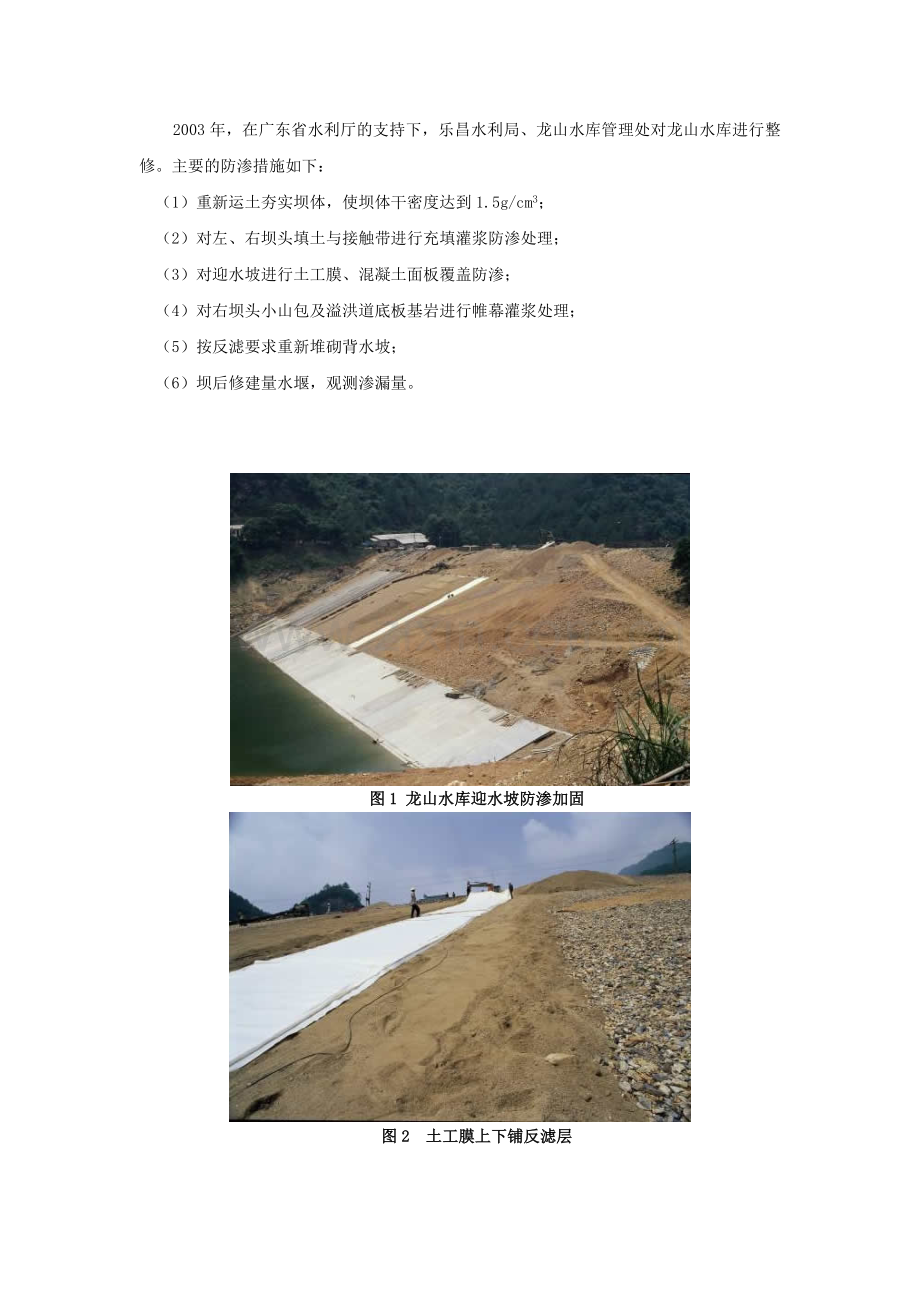

2003年，在广东省水利厅的支持下，乐昌水利局、龙山水库管理处对龙山水库进行整修。主要的防渗措施如下：
（1）重新运土夯实坝体，使坝体干密度达到1.5g/cm3；
（2）对左、右坝头填土与接触带进行充填灌浆防渗处理；
（3）对迎水坡进行土工膜、混凝土面板覆盖防渗；
（4）对右坝头小山包及溢洪道底板基岩进行帷幕灌浆处理；
（5）按反滤要求重新堆砌背水坡；
（6）坝后修建量水堰，观测渗漏量。

图1 龙山水库迎水坡防渗加固

图2 土工膜上下铺反滤层

图3 背水坡重新堆砌

图4 坝后修建量水堰
