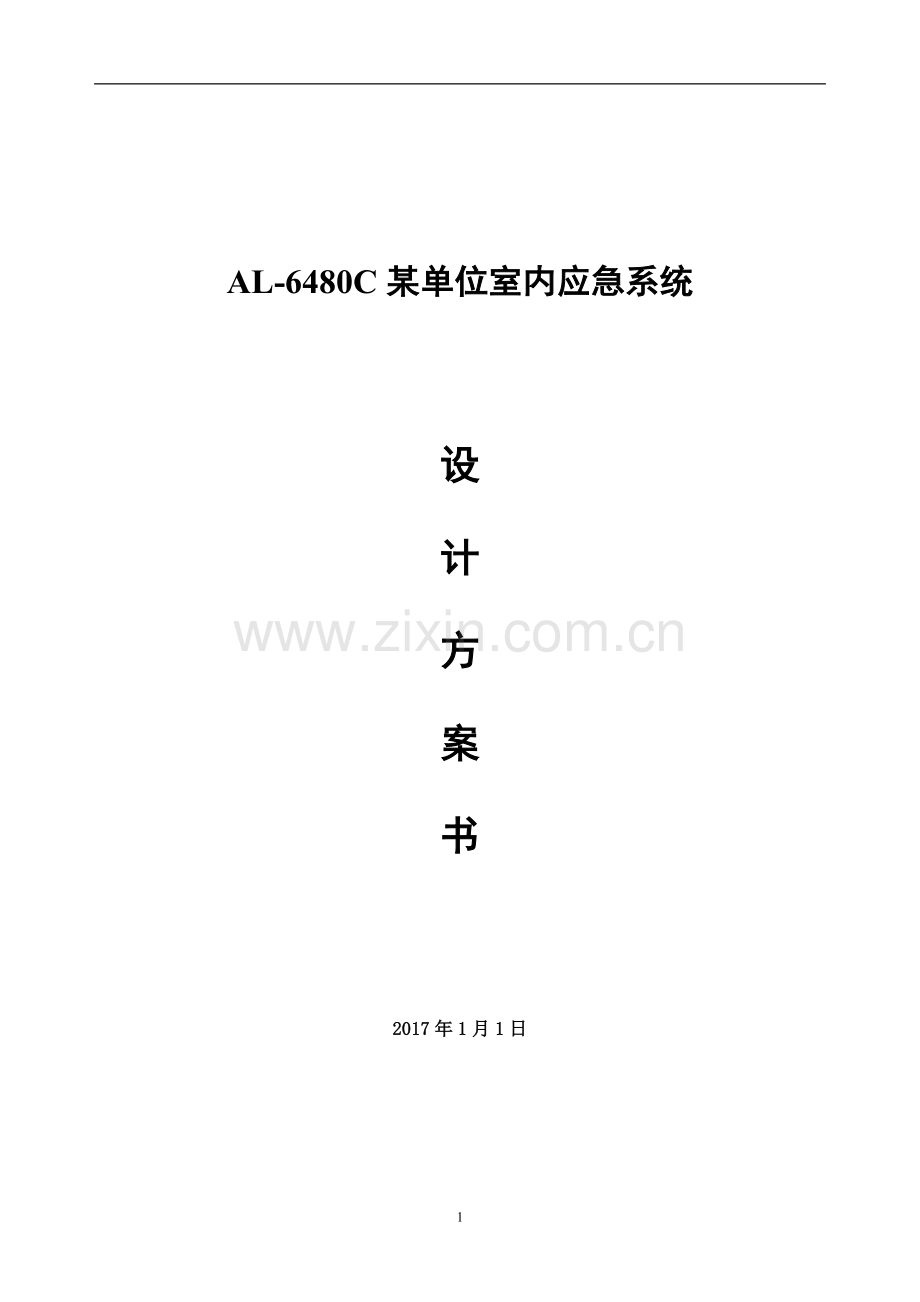

室内应急系统方案.doc

AL-6480C某单位室内应急系统

设

计

方

案

书

2017年1月1日

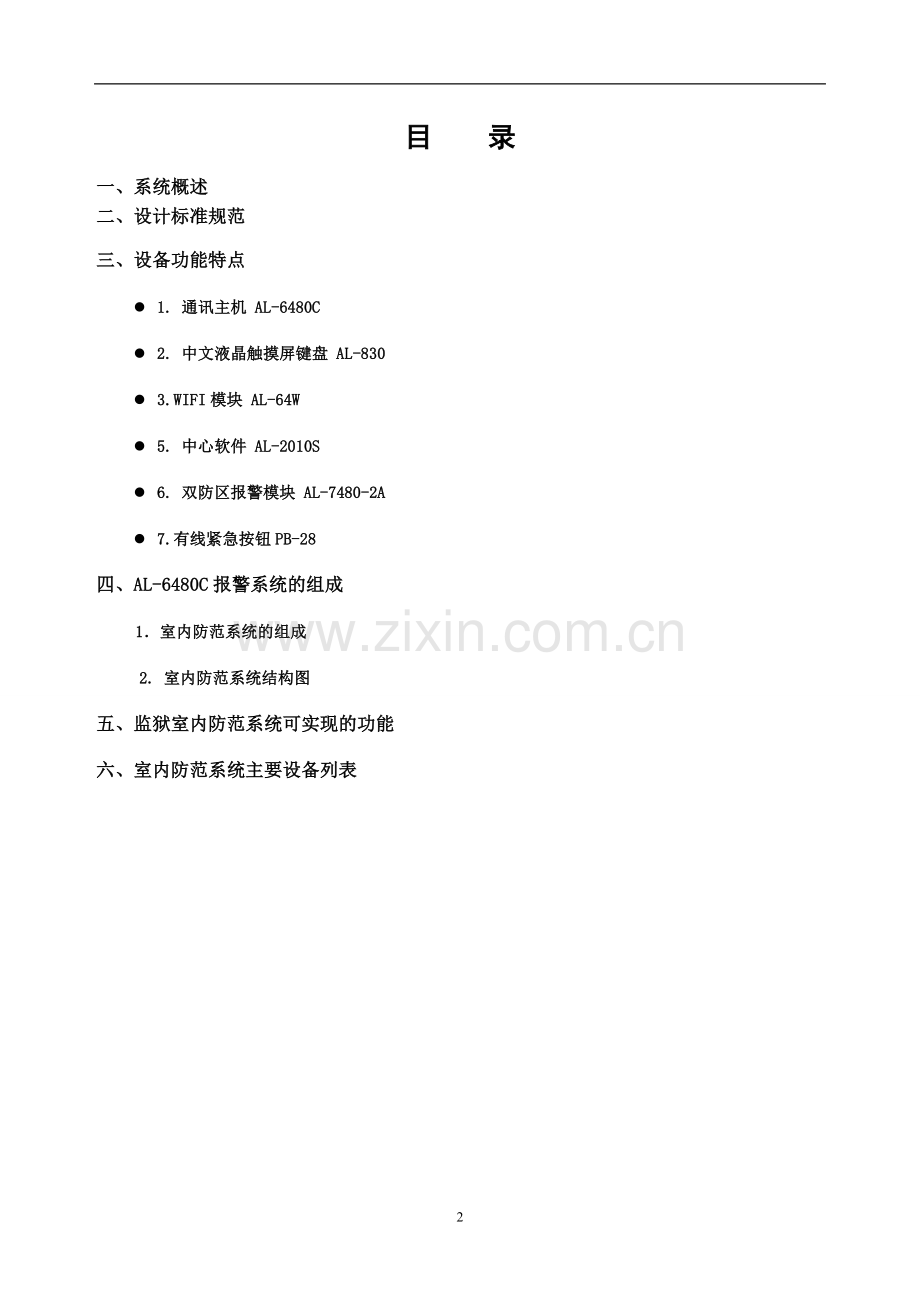

目 录
一、系统概述
二、设计标准规范
三、设备功能特点
l 1. 通讯主机 AL-6480C
l 2. 中文液晶触摸屏键盘 AL-830
l 3.WIFI模块 AL-64W
l 5. 中心软件 AL-2010S
l 6. 双防区报警模块 AL-7480-2A
l 7.有线紧急按钮PB-28
四、AL-6480C报警系统的组成
1．室内防范系统的组成
2. 室内防范系统结构图
五、监狱室内防范系统可实现的功能
六、室内防范系统主要设备列表

10

一．系统概述
本智能网络安防系统是建立在多级通讯网络平台上，采用总线方式和专业高速通讯协议进行数据传输和处理，具有报警响应时间短、系统容量大、可靠性高、数据安全、扩充性强、施工简单、操作方便等特点，适用于小区、厂矿、企事业、科研院校单位的安全防范，以及其他等领域。
系统特性1、 系统反应速度快，警情信息上报速度低于两秒。系统容量大，最多可挂16个总线设备：报警模块或800报警主机，扩展到1018个防区，分127个分区管理
2、 总线距离长，总线距离通过中继器的延伸可达到10公里
3、 分控制键盘与防区一起走线，并可挂接多个键盘，节省线材
4、 键盘全中文操作，使用方便，防区名称可任意修改定义
5、 防区的分区可任意归属、设置，即可分区单独管理，又能实现中心统一管理
6、 附加功能齐全，可软件管理，打印机管理，指示灯显示，联动灯光监控

二．设计标准规范
采用现代化综合技术，系统要具有先进性，扩大和联网能力，并与分布式系统结构相适应，若干年后整个系统仍有动态的先进性。系统要总体规范，全面设计，方案可选择，做到硬件设备共用，软件资源共享，器材优先组合，在现场条件下工作稳定可靠、操作方便。从而将设计原则归纳为：质量可靠、技术先进、经济实用。
系统设计所涉及的设计标准和规范主要有：
《智能建筑设计标准》（DBJ08-47-95）
《民建筑电器设计规范》（JGJ/T16-92）
《商用建筑线缆标准》（EIA/TIA-569）
《建筑智能化系统工程设计标准》（DB16/181-1998）
《安全防范工程程序与要求》（GA/T75-94）
三、设备功能特点
1）. 通讯主机AL-6480C
l 可外扩WiFi/IP模块、GPRS模块，通过RS232或IP实现与中心软件计算机连接
l 通过WiFi/IP模块、GPRS模块实现和云服务报警系统连接。
l 通过键盘密码、遥控器、中心软件、手机微信（关注公众号：广州市电子科技有限公司）对主机进行布撤防。
l 最多可以接64个防区： 有线无线兼容，通过无线扩展模块可扩展64个无线自学码防区,通过外扩RS485扩展板可以外接最多64个报警模块，最多可以支持64个扩展防区。
l 可最多接入8个键盘，独立操作，LCD显示。各键盘分别对自己的所管辖的所有防区独立同时进行布防、撤防等操作。通过主键盘可以编程，任意键盘可编程跟 随所有报警并显示报警信息。
l 不用外加总线防区扩展模块（内置)
l 支持64路联动输出
l 可以中文汉字编译
l 可与其它管理平台集成
l 可直接连打印机，不用外加模块。
l 10秒的语音报警支持，用户可通过电脑写入电话报警时的提示音，就地也可以接功放输出
l 外扩电话模块支持3组中心电话号码报警、8组用户号码报警、1组布防号码上报、1组撤防号码上报。
l 防区名称汉字任意更改，电脑配置，每个防区最多支持7个汉字。
l RS485扩展通讯总线上可以带有4个联动设备最多64个输出。联动包括：防区报警联动、防区布撤防联动、防区异常联动。可以达到电子地图、DVR报警输入、就地报警等功能。
l 多达74组密码。包括：主密码、挟持码、8组用户密码，64组防区密码 。
l 分别可以存储250条的报警和操作纪录，掉电保存。
l 有10秒的电话报警语音，可以自己选择语音文件写入。
l 通过电脑进行编程和配置。可远程配置好，文件发送，就地写入主机，让编程和服务更为简单、有效。

3． 电性能指标

● 输入电源 :DC 11-30V
● 主机板静态耗电:300mA
● 报警状态 :850mA
● 报警输出口:DC12V 1A
● 外观尺寸 :270 x 195 x 70mm
● 无线参数 :315MHz，编码器的震荡电阻为1.2M-4.7M，2262编码模式
● 单个通讯端口总线总长度不得大于1200m

2). 中文液晶触摸屏键盘（型号：AL-830A）

1． 主要功能
l 中文液晶显示，显示控制设备的各类信息，包括报警、状态、编程等。
l 1个电源指示灯（绿色），显示该键盘的电源状态。
l 1个布防指示灯（红色），显示该键盘是否在布防状态。
l 1个状态指示灯（红色），显示该键盘是否在编程状态和欠压指示。
l 本身带有一个蜂鸣器，用来操作提示和报警。
l 本身带有一个继电器报警输出。
l 8个自学码遥控器，支持“布防”、“撤防”、“留守布防”。

2． 电性能指
l 输入电源 DC 13.8V
l 静态耗电 50mA
l 报警状态 120mA
l 报警输出口 DC12V 800mA
l 外观尺寸 138 x 93 x 26mm
l 无线参数 315MHz，编码器的震荡电阻为4.7M，2262编码模式
l 键盘端口总线总长度不得大于1200m

4.WIFI模块AL-64W

l 技术指标：

l WIFI模块AL-64W最多可以连接1个中心，一共有三种通讯模式，根据短接跳针来切换通信模式。三种通信模式分别为、有线连接、客户端模式、服务器模式，此模块适用于AL-6480C/AL-6480C-BC主机。
l
5）.管理中心软件（型号：AL-2010S）
AL-2010S管理中心软件是AL-2010S别墅、工厂、小区智能网络安防系统的重要组成部分，整个联网系统通过它来进行各种信息处理和管理操作。
● WINDOWS界面，多媒体工作方式，语音提示警情，用户操作简单直观，性能稳定可靠
● 用户资料信息丰富，并且可以自定义数据项。
● 从报警主机接收报警信号实现报警显示，打印，存储，查询等处理。
● 多级电子地图定位、显示
● 多级操作管理权限
● 灵活设置的分类显示板
● 可自定义的打印、显示信息的内容和格式
● 多种不同声音，语音自己选择；不同警情及操作会有不同的声音
及语言提示。
● 中心布/撤防操作；可通过中心向各用户电话报警、短信报警
● 局域网多计算机信息发布； 实时监控系统线路安全状态
● 查询历史报警事件；
● 查询历史报警事件；
● 已经由中华人民共和国国家版权局-计算机软件著作权登记，证书号：软著登字第0644040号；版权保护，盗版必究！

6)双防区报警模块（型号：AL-7480-2A）
1. 性能特点：
● 可接入2个有线探测设备
● 总线通讯方式
● 探测设备为常闭输入

2. 规格及参数
描述
AL-7480-2A 2防区报警模块
尺寸
5.0厘米 x 2.5厘米 x 1.2厘米（长x宽x厚）
重量
15克
工作温度
-10℃ ∽ +50℃；0-85%湿度
工作电压
直流8.5 ∽ 15伏
工作电流
20毫安
防区
可接入2个常闭探测设备
联网功能
可与AL-7480B/C、AL-6480C和AL-1680B/C等系列报警主机连接，进行联网使用

7）有线紧急按钮(型号：PB-28）
常闭；标准的86盒安装，钥匙复位。
独立型有线紧急呼救按钮安装简单，系统必备。装上紧急按钮能在紧急情况下及时呼叫。
四．AL-6480C报警系统的组成
报警系统主要是由：控制中心部分：（AL-2010S软件、报警主机AL-6480C、中文液晶键盘AL-830、微型打印机、开关电源12V10A）；报警部分：（单防区报警模块AL-7480-2A、有线紧急按钮）等部分组成。
1．室内防范系统的组成
A、公共部分（中心控制室）
l AL-2010S软件、通讯主机AL-6480C：安装在中央监控中心值班室。
l 中文液晶键盘AL-830A：安装在中央监控中心值班室。便于人员操作、显示求助信息。
l 声光警号：安装在中央监控中心值班室，当有求助信息时，及时提醒值班人员注意。
B. 室内防范系统
l 有线紧急按钮：安装固定在每个所需求助的区域(如： 审讯室、隔离室等)。
l 双防区报警模块：用于扩展防区，挂接报警用的红外探测以及有线门磁、紧急按钮探测设备。
C．布线：电源线：采用2*1.5的普通护套线，使用几个DC12V5A的开关电源集中对前端的模块和
探测设备进行供电。因双防区报警模块体积较小，可将双防区报警模块安装在标准86电器盒内，就近探测设备安装，省事、省工、省成本。
信号线：采用2*0.75屏蔽双绞线，与电源线同步布线。

3．室内防范系统结构图
AL-6480C
通
讯
主
机

中央监控中心值班室

声光警号

电脑
AL-2010S软件

AL-830中文液晶显示键盘

通讯接口2
通讯接口1

室内 应急系统
探测设备：紧急按钮
2A双防区模块
2A双防区模块
紧急按钮

五、室内防范系统可实现的功能
结合本监狱的实际情况：采用总线制通讯方式完成本室内防范系统的连接。
在有人员非法进/出防范区域时，这时值班室中心的报警系统立即报警，提醒值班人员的注意，并通过LCD中文液晶键盘及模拟显示屏或保安值班中心电脑显示报警区域，这时值班人员可根据实际情况采取措施。针对这一特点，在所需防范的区域安装被动红外探测器、门磁探测器以及在某些区域安装了紧急求助按钮，从而加强对监狱区域的全天候安全防范，全面提高监狱的综合防范和管理水平，实现快速处理突发性事件的能力。
六、室内防范系统主要设备列表
序号
名称
型号
数量
单价
小计
备注
1
通讯主机
AL-6480B
1

含1台液晶键盘
2
报警中心软件
AL-2010S
1套

带加密狗，50点以上
3
WIFI模块
AL-64W
1

4
双防区报警模块
AL-7480-2A
1

5
钥匙复位紧急按钮
PB-28
1

用于室内内的防范
6
声光警号
AD-103
1

7
开关电源
AL-12V/5A
1

用于设备集中供电
8
2*1.5电源线(国标)
RVV 2*1.5
1批

普通护套平行线
9
2*0.75信号线
RLVVPS 2*0.75
1批

两芯双绞线

10
冷弯PVC线管
P25mm
1批

11
报警中心电脑

自配
