四柱式液压机液压系统设计.doc

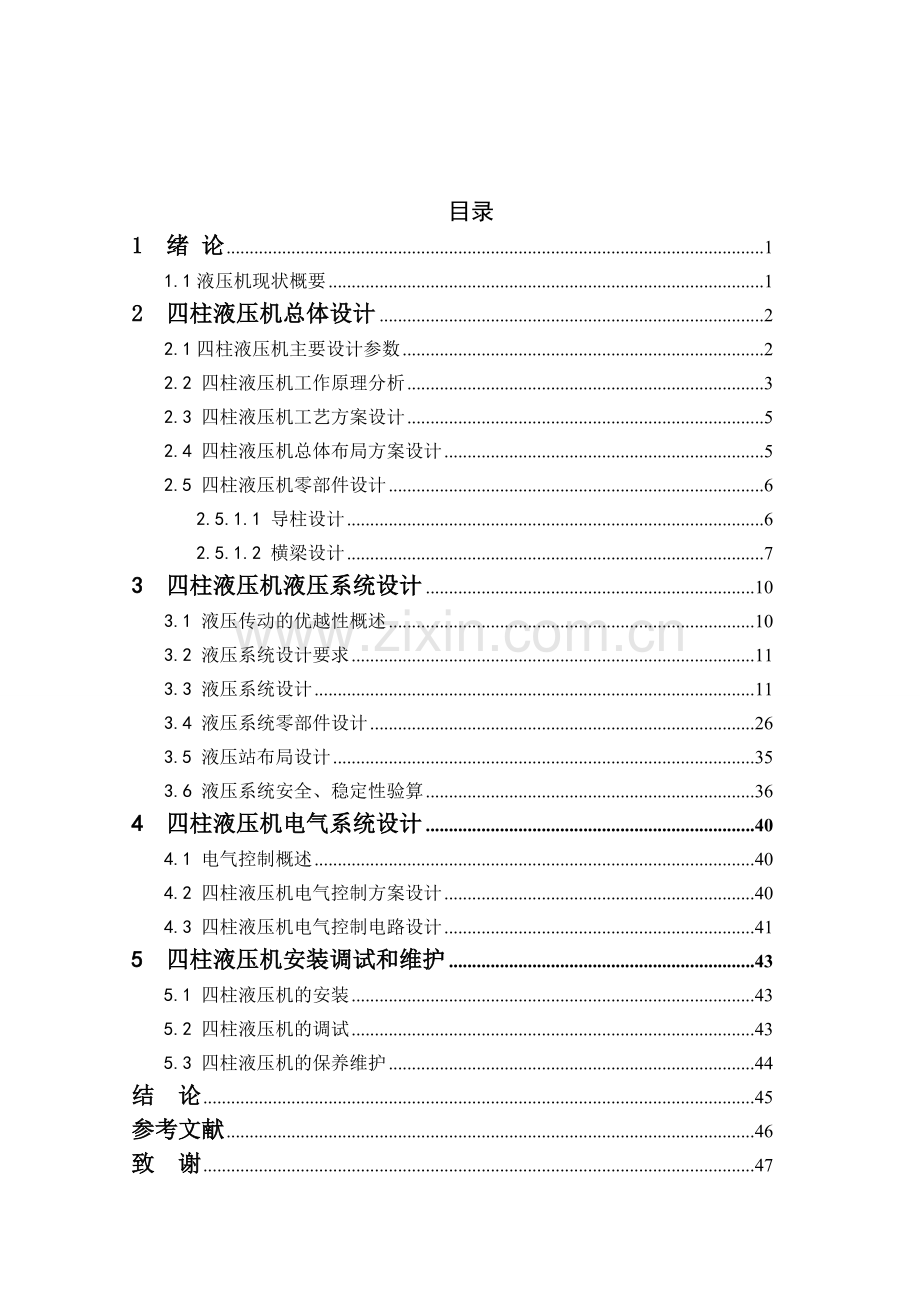

目录
1 绪 论 1
1.1液压机现状概要 1
2 四柱液压机总体设计 2
2.1四柱液压机主要设计参数 2
2.2 四柱液压机工作原理分析 3
2.3 四柱液压机工艺方案设计 5
2.4 四柱液压机总体布局方案设计 5
2.5 四柱液压机零部件设计 6
2.5.1.1 导柱设计 6
2.5.1.2 横梁设计 7
3 四柱液压机液压系统设计 10
3.1 液压传动的优越性概述 10
3.2 液压系统设计要求 11
3.3 液压系统设计 11
3.4 液压系统零部件设计 26
3.5 液压站布局设计 35
3.6 液压系统安全、稳定性验算 36
4 四柱液压机电气系统设计 40
4.1 电气控制概述 40
4.2 四柱液压机电气控制方案设计 40
4.3 四柱液压机电气控制电路设计 41
5 四柱液压机安装调试和维护 43
5.1 四柱液压机的安装 43
5.2 四柱液压机的调试 43
5.3 四柱液压机的保养维护 44
结 论 45
参考文献 46
致 谢 47

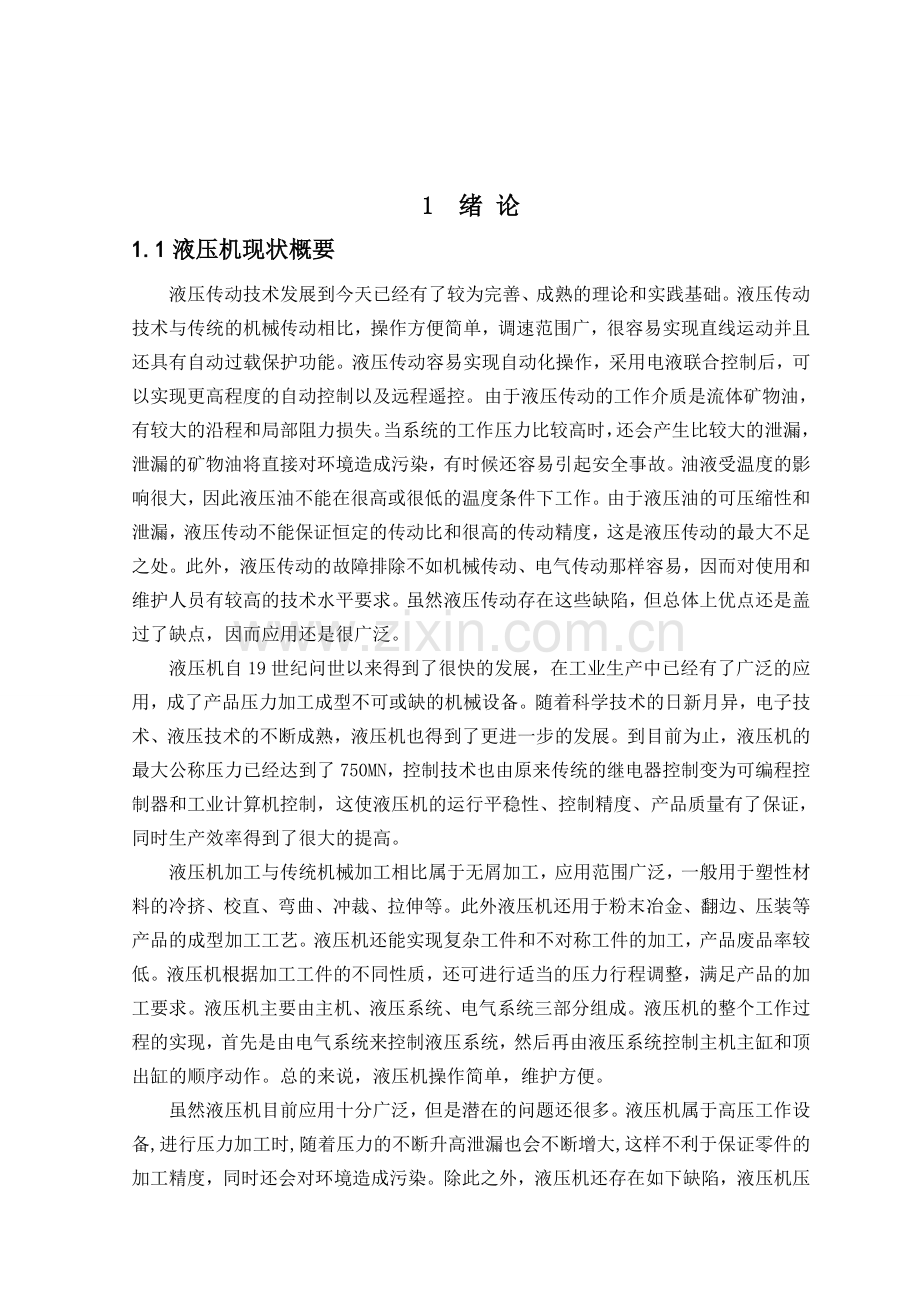

1 绪 论
1.1液压机现状概要
液压传动技术发展到今天已经有了较为完善、成熟的理论和实践基础。液压传动技术与传统的机械传动相比，操作方便简单，调速范围广，很容易实现直线运动并且还具有自动过载保护功能。液压传动容易实现自动化操作，采用电液联合控制后，可以实现更高程度的自动控制以及远程遥控。由于液压传动的工作介质是流体矿物油，有较大的沿程和局部阻力损失。当系统的工作压力比较高时，还会产生比较大的泄漏，泄漏的矿物油将直接对环境造成污染，有时候还容易引起安全事故。油液受温度的影响很大，因此液压油不能在很高或很低的温度条件下工作。由于液压油的可压缩性和泄漏，液压传动不能保证恒定的传动比和很高的传动精度，这是液压传动的最大不足之处。此外，液压传动的故障排除不如机械传动、电气传动那样容易，因而对使用和维护人员有较高的技术水平要求。虽然液压传动存在这些缺陷，但总体上优点还是盖过了缺点，因而应用还是很广泛。
液压机自19世纪问世以来得到了很快的发展，在工业生产中已经有了广泛的应用，成了产品压力加工成型不可或缺的机械设备。随着科学技术的日新月异，电子技术、液压技术的不断成熟，液压机也得到了更进一步的发展。到目前为止，液压机的最大公称压力已经达到了750MN，控制技术也由原来传统的继电器控制变为可编程控制器和工业计算机控制，这使液压机的运行平稳性、控制精度、产品质量有了保证，同时生产效率得到了很大的提高。
液压机加工与传统机械加工相比属于无屑加工，应用范围广泛，一般用于塑性材料的冷挤、校直、弯曲、冲裁、拉伸等。此外液压机还用于粉末冶金、翻边、压装等产品的成型加工工艺。液压机还能实现复杂工件和不对称工件的加工，产品废品率较低。液压机根据加工工件的不同性质，还可进行适当的压力行程调整，满足产品的加工要求。液压机主要由主机、液压系统、电气系统三部分组成。液压机的整个工作过程的实现，首先是由电气系统来控制液压系统，然后再由液压系统控制主机主缸和顶出缸的顺序动作。总的来说，液压机操作简单，维护方便。
虽然液压机目前应用十分广泛，但是潜在的问题还很多。液压机属于高压工作设备,进行压力加工时,随着压力的不断升高泄漏也会不断增大,这样不利于保证零件的加工精度，同时还会对环境造成污染。除此之外，液压机还存在如下缺陷，液压机压力加工完成后，卸压时存在很大的液压冲击，这样对液压元件及其它设备损害很大；按下启动按钮后，动作灵敏性不及电气控制；液压机出现故障不能够正常工作，故障不容易及时找到并排除，给维护带来了一定的技术难题和不便；液压机工作时产生的液压冲击、气蚀等现象，会缩短液压元件的使用寿命。
为了催生更大的生产力，液压机的设计需要改进。液压油路设计、控制系统的优化设计将是液压机今后值得研究的方向。
（1）油路设计方面
为了防止泄油和外界的污染，液压机油路的设计趋于集成化、封闭循环式，这样可以延长设备的使用寿命。除此之外，液压元件设计尽量标准化，集成化。集成液压系统减少了管路连接，可以降低泄漏和污染。液压元件的标准化给维护带来了方便。
（2）控制系统方面
液压机属于高压设备，控制系统除控制设备安全可靠的工作之外，还应该让控制精度变得更高，人机交互变得更简单，操作更方便，自动化、高速化、智能化程度更好。
综上所述，液压机的发展促进了生产力的发展。伴随着电气控制技术、液压传动技术的不断发展，液压机的自动化程度、加工精度将进一步得到提高，实现智能化控制。
2 四柱液压机总体设计

2.1四柱液压机主要设计参数
（1）拟设计的四柱液压机主要技术参数见表2.1
表2.1 液压机技术参数
参 数 项
参 数
公称力（最大负载）
2000KN
工进时液体最大工作压力
25MPa
主缸回程力
400KN
顶出缸顶出力
350KN
主缸滑块行程
700mm
顶出活塞行程
250mm
主缸滑块距工作台最大距离
1100mm
主缸滑块快进速度
0.08m/s
主缸滑块工进最大速度
0.006m/s
主缸快退速度
0.03m/s
顶出活塞顶出速度
0.02m/s
顶出活塞退回速度
0.05m/s

（2）四柱液压机的主要功能
通过液压传动系统传递动力，完成零件的压力成型加工。
（3）四柱液压机的适用范围
液压机主要用于冷挤、校直、弯曲、冲裁、拉伸、粉末冶金、翻边、压装等成型工艺。
2.2 四柱液压机工作原理分析
2.2.1 四柱液压机的基本组成
四柱液压机主要由主机、液压控制系统、电气控制系统三部分组成。 其中主机包括工作台、导柱、滑块、上缸、顶出缸等结构；液压系统由控制元件、执行元件、辅助元件、动力装置、工作介质等组成；电气控制控制系统主要由继电器、接触器、按钮、行程开关、电器控制柜等组成。
2.2.2 四柱液压机的工作原理
（1）四柱液压机主机组成简图2.1

1-滑块 2-导柱 3-工作台 4-安装地基
5-顶出缸 6-主缸 7-上横梁 8-辅助油箱
图2.1 四柱液压机主机组成简图

（2）四柱液压机工作原理分析
四柱液压机的动作顺序通过电气系统、液压系统控制，控制顺序框图如图2.2。

图2.2 四柱液压机控制顺序图
从上面的控制顺序框图可以看出，液压机的工作原理由电气控制系统控制液压系统，液压控制系统再控制主机工作，主机动作触及行程开关，将信号反馈给电气控制系统，实现循环控制。
（3）四柱液压机工作循环分析
四柱液压机工作循环如图2.3所示。

图2.3 四柱液压机工作循环图

四柱液压机工作循环如图2.3（a），滑块在自重的作用下快速下行，碰到行程开关后由快进变为工进，随后进行加压、保压。保压时间完成后，滑块快速回程，直到回到原来的位置，停止运动；图2.3（b）表示顶出缸的工作循环过程，主缸快进、工进、保压、退回停止后，顶出缸才运动，将工件顶出。
2.3 四柱液压机工艺方案设计
（1）控制方式的选择
采用液压系统与电气系统相结合的控制方式。具有调整、手动、半自动三种工作方式，可实现定压、定程两种加工工艺；
（2）液压系统：
液压油路采用封闭式回路，供油方式选用变量泵供油，液压控制元件采用插装阀形式。针对液压机快进时供油不足以及工进时的高压特性，系统应设有补油和卸压装置；
（3）电气控制：
采用继电器、行程开关、接触器、手动按钮等元件进行手动、半自动控制；
（4）主机：
主机结构形式采用“三梁四柱”的形式，主缸和顶出缸为执行元件。
2.4 四柱液压机总体布局方案设计
总体布局如图2.4所示

1-主机 2-液压油管 3-控制台
4-插装阀 5-液压泵装置 6-液压油箱 7-电气控制柜
图2.4 四柱液压机总体布局简图
图2.4为液压机整体布局简图，分为三个部分，即：主机、液压系统、电气控制系统。液压系统的所有部件都集中安装在液压油箱上，使液压站布局结构变得紧凑。电气控制元件集中设计在电气柜中。启动、停止、快进、顶出、调整、等控制按钮设置在控制台上，方便及时操作。
2.5 四柱液压机零部件设计
2.5.1 主机载荷分析
参考表2.1，四柱液压机的最大工作负载为2000KN，主缸回程力为400KN，顶出缸顶出力为350KN。由于工作时的负载远大于其它工况时的负载，因此在进行载荷设计时，取负载2000KN对液压机进行受力计算。
液压机结构形式为“三梁四柱”式，工进加压的负载作用在横梁和导柱上，受载时横梁受压，导柱受拉，受力如图2.5所示

F-负载 T-导柱拉力
图2.5 横梁、导柱受力图
2.5.1.1 导柱设计
材料选择：导柱在工作过程中主要承受拉力，材料必须具备较高的抗拉强度。导柱材料选择45圆钢，也可选用锻件形式。
热处理要求：导柱除了承受拉力之外，外圆柱表面与滑块之间还存在摩擦力。为了减少导柱表面的磨损，通过表面热处理提高表面硬度增加表面耐摩性。总的热处理工艺为调质和表面淬火。
理论设计计算：
液压机的最大负载约为2000kN，通过力传递后，最后由四根导柱承受2000kN的拉力，作用在每根导柱上的拉力为500kN。由许用拉应力公式(2.1)，可计算导柱的安全直径D。
(2.1)
式中：
—许用应力；取45钢=80～100MPa；
F—轴向拉力；
A—横截面积。
即：

圆整后取导柱直径D=90mm，为了防止四根导柱因瞬间的受力不均而被破坏，导柱直径可适当加大，取D=110mm。
2.5.1.2 横梁设计
材料选择：横梁工作时的受力为弯曲力，材料应具有一定的抗弯强度。选用45钢，毛坯采用锻件。
热处理要求：横梁进行调质处理。
理论计算校核：
横梁受力可以简化为简直梁,中间受载的情形，如图2.6所示。

图2.6 横梁滑块受力简图
初步确定横梁的长、宽、高尺寸分别为1310、1045、575mm，截面为矩形。即：在负载作用下的剪力和弯矩如图2.7所示。

图2.7 (a) 剪力图 (b) 弯矩图
由弯矩图2.7(b)可知，横梁C点1—1截面弯矩最大，该截面是危险截面。为了保证横梁能够正常工作，必须对该截面进行强度校核。正应力计算公式为：
(2.2)
式中：
—最大弯曲正应力；
—最大弯矩；
—抗弯截面系数()。
矩形截面抗弯系数W计算公式为：
(2.3)
式中：
—矩形截面的宽；
—矩形截面的高。
即：

45钢的弯曲许用应力[]=100MPa，而横梁的最大弯曲应力=8.1MPa，远小于材料的许用应力，经过校核，设计尺寸满足要求。
2.5.2 主机工作台设计
液压机工作台主要受压，由于工作台不是很高，刚度要求可以满足，因此在设计计算时只要进行抗压强度的校核即可，校核过程从略。
材料选择：工作台主要受压，材料选用铸钢45。
工艺要求： 机械加工时，工作台表面做成T形槽，如图2.8所示。

图2.8 工作台T形槽

2.5.3控制台设计
材料选择：控制台主要用于安装控制按钮，不承受动载荷，强度要求不是很高，满足使用要求即可，材料选用Q235A。
加工工艺：控制台的制作加工采用焊接方式完成。
外形设计：控制台外形尺寸设计应考虑操作方便。外形简图如图2.9所示。

1-控制按钮 2-控制面板 3-控制台底座
图2.9 液压机控制台外形简图

3 四柱液压机液压系统设计
3.1 液压传动的优越性概述
科学技术迅猛发展的今天，液压传动技术随之有了比较完善、成熟的理论基础。目前液压传动技术正向着高压、高速、大功率、高效、低噪音、经久耐用、高度集成化的方向发展。
（1）液压传动优越性
1）液压元件布局灵活；
2）液压传动操作控制方便，可实现无级调速；
3）液压传动容易实现直线传动，可以进行自动过载保护；
4）液压传动采用电液控制相结合的控制方式，可实现自动化控制，还可实现远程控制；
5）液压系统中液压元件的磨损比机械传动小很多，液压油除了作为传动介质外还起到了润滑的作用，延长了液压系统中液压元件的使用寿命。
（2）液压传动不足
1）液压传动沿程、局部阻力损失比较大；
2）液压传动压力高时泄漏较大，效率降低，处理不好油液还会对环境构成污染；
3）液压介质的泄漏和可压缩性使系统没有严格的传动比；
4）液压传动存在的液压冲击、气蚀、困油现象影响了设备的安全工作和使用寿命；
5）液压元件制造精度高，成本贵，系统故障不容易排除，维护技术成本高；
6）液压系统工作环境受温度影响较大，不宜在很高和很低的温度条件下工作。
3.2 液压系统设计要求
3.2.1 液压机负载确定
参考四柱液压机技术参数表2.1可知，液压机的最大工作负载为2000KN，工进时液体最大压力为25MPa,由此确定液压机设计负载为2000KN型四柱液压机。
3.2.2 液压机主机工艺过程分析
压制工件时主机的工艺过程：按下启动按钮后，主缸上腔进油，横梁滑块在自重作用下快速下行，此时会出现供油不足的情况，补油箱对上缸进行补油。触击快进转为工进的行程开关后，横梁滑块工进，并对工件逐渐加压。工件压制完成后进入保压阶段，让产品稳定成型。保压结束后，转为主缸下腔进油，滑块快速回程，直到原位后停止。横梁滑块停止运动后，顶出缸下腔进油，将工件顶出，工件顶出后，顶出缸上腔进油，快速退回。
3.2.3 液压系统设计参数
液压系统设计参数可参考表2.1
最大负载：2000KN； 工进时系统最大压力：25MPa
主缸回程力：400KN； 顶出缸顶出力：350KN
主缸滑块快进速度：0.08m/s； 主缸最大工进速度：0.006m/s
主缸回程速度：0.03m/s； 顶出缸顶出速度：0.02m/s
顶出缸回程速度：0.05m/s
3.3 液压系统设计
3.3.1 液压机主缸工况分析
3.3.1.1 主缸速度循环图
根据液压机系统设计参数及表2.1中主缸滑块行程为700mm，可以得到主缸的速度循环图如下：

图3.1 主缸速度循环图
3.3.1.2 主缸负载分析
液压机启动时，主缸上腔充油主缸快速下行，惯性负载随之产生。此外，还存在静摩擦力、动摩擦力负载。由于滑块不是正压在导柱上，不会产生正压力，因而滑块在运动过程中所产生的摩擦力会远远小于工作负载，计算最大负载时可以忽略不计。液压机的最大负载为工进时的工作负载。通过各工矿的负载分析，液压机主缸所受外负载包括工作负载、惯性负载、摩擦阻力负载，即：
F = Fw + Ff + Fa ( 3.1 )
式中：
F —液压缸所受外负载；
Fw —工作负载；
Ff —滑块与导柱、活塞与缸筒之间的摩擦阻力负载，启动时为静摩擦阻力负载，启动后为动摩擦力负载；
Fa —运动执行部件速度变化时的惯性负载。
（1）惯性负载Fa计算
计算公式：
Fa = ( 3.2 )
式中：
G —运动部件重量；
g —重力加速度9.8m/；
—时间内的速度变化量；
—加速或减速时间，一般情况取=0.01～0.5s。
查阅相同型号的四柱液压机资料，初步估算横梁滑块的重量为30KN。由液压机所给设计参数可及：=0.08m/s ，取=0.05s，代入公式3.2中。
即：
Fa = = 4898N

（2）摩擦负载Ff计算
滑块启动时产生静摩擦负载，启动过后产生动摩擦负载。通过所有作用在主缸上的负载可以看出，工作负载远大于其它形式的负载。由于滑块与导柱、活塞与缸体之间的摩擦力不是很大，因而在计算主缸最大负载时摩擦负载先忽略不计。

（3）主缸负载F计算
将上述参数Fa = 4898N 、Fw = 2000000N代入公式3.1中。
即：
F = 2000000 + 4898 = 2004898N

3.3.1.3 主缸负载循环图
（1）主缸工作循环各阶段外负载如表3.1
表3.1 主缸工作循环负载
工 作 循 环
外 负 载
启 动
F = f静 + Fa
≈5 KN
横梁滑块快速下行
F = f动
忽略不计
工 进
F = f动 + Fw
≈2000 KN
快速回程
F = f 回+ F背
≈400 KN
注：“f静”表示启动时的静摩擦力，“f动”表示启动后的动摩擦力。

（2）主缸各阶段负载循环如图3.2
图3.2 主缸负载循环图

3.3.2 液压机顶出缸工况分析
3.3.2.1 顶出缸速度循环图
根据液压机系统设计参数和表2.1中顶出缸活塞行程为250mm，得到顶出缸的速度循环图如下：

图3.3 顶出缸速度循环图

3.3.2.2 顶出缸负载分析
主缸回程停止后，顶出缸下腔进油，活塞上行，这时会产生惯性、静摩擦力、动摩擦力等负载。由于顶出缸工作时的压力远小于主缸的工况压力，而且质量也比主缸滑块小很多，惯性负载很小，计算时可以忽略不计；同理摩擦负载与顶出力相比也很小，也可不计；工件顶出时的工作负载比较大，计算顶出缸的最大工作负载时可以近似等于顶出力。将参数代入公式3.1计算顶出缸的最大负载。
即：
F = Fw = 350000N
式中：
Fw —顶出力；

3.3.2.3 顶出缸负载循环图
（1）顶出缸工作循环各阶段外负载如表3.2
表3.2 顶出缸工作循环负载
工 作 循 环
外 负 载
启 动
F = F静 + Fa
忽略不计
顶出缸顶出
F = = f 动 + Fw
≈350 KN
快速退回
F = f 动 + F背
≈8 KN
注：“f静”表示启动时的静摩擦力，“f动”表示启动后的动摩擦力。

（2）顶出缸各阶段负载循环如图3.4
图3.4 顶出缸负载循环图
3.3.3 液压系统原理图拟定
3.3.3.1 液压系统供油方式及调速回路的选择
液压机工进时负载大，运动速度慢，快进、快退时的负载相对于工进时要小很多，但是速度却比工进时要快。为了提高液压机的工作效率，可以采用双泵或变量泵供油的方式。综合考虑，液压机采用变量泵供油，基本油路如图3.5所示。
由于液压机工况时的负载压力会逐步增大，为了使液压机处于安全的工作状态，调速回路采用恒功率变量泵调速回路。当负载压力增大时，泵的排量会自动跟着减小，保持压力与流量的乘积恒为常数，即：功率恒定，如图3.6所示。

1-液压缸 2-油箱 3-过滤器 4-变量泵 5-三位四通电磁换向阀
图3.5 液压机基本回路图

图3.6 恒功率曲线图

3.3.3.2 液压系统速度换接方式的选择
液压机加工零件的过程包括主缸的快进、工进、快退和顶出缸的顶出、快速回程。采用什么样的方式进行速度的安全、准确换接是液压机稳定工作的基础。为了达到控制要求，液压系统的速度换接通过行程开关控制。这种速度换接方式具有平稳、可靠、结构简单、行程调节方便等特点，安装也很容易。
3.3.3.3 液压系统原理图
液压系统采用插装集成控制系统，该控制系统具有密封性好、流通能力大、压力损失小、易于集成等优点。液压机系统控制原理如图3.7所示。

1、2、6、18、15、10、11-先导溢流阀 1S、2S、3S-行程开关 3、7-缓冲阀 14单向阀
4、5、8、9、12、13、16、17、19、20-电磁换向阀 21-补油邮箱 22-充液阀 23、24-液压缸 25压力表 F1、F2、F3、F4、F5、F6、F7、F8、F9、F10-插装阀 26-变量泵 27-过滤器 28、29、30、31梭阀
图3.7 液压机插装阀控制系统原理图

3.3.3.4 液压系统控制过程分析
整个液压控制系统包括五个插装阀集成块，插装阀工作原理分析如下：
F1、F2组成进油调压回路，其中F1为单向阀，用于防止系统中液压油倒流回泵，F2的先导溢流阀2用于调整系统的压力，先导溢流阀1用于限制系统的最高压力，缓冲阀3与电磁换向4用于液压泵卸载和升压缓冲；
F3、F4组成主缸23油液三通回路，先导溢流阀6是用于保证主缸的安全阀，缓冲阀7与电磁换向阀8用于主缸上腔卸压缓冲；
F5、F6组成主缸下腔油液三通回路，先导溢流阀11用于调整主缸下腔的平衡压力，先导溢流阀10为主缸下腔安全阀；
F7、F8组成顶出缸上腔油液三通回路，先导溢流阀15为顶出缸上腔安全阀，单向阀14用于顶出缸作液压垫，活塞浮动时上腔补油；
F9、F10组成顶出缸下腔油液三通回路，先导溢流阀18为顶出缸下腔安全阀。
除此之外，进油主阀F3、F5、F7、F9的控制油路上都有一个压力选择梭阀，用于保证锥阀关闭可靠，防止反压开启。

3.3.3.5 液压机执行部件动作过程分析
液压机主缸、顶出缸工作循环过程分析如下：
（1）主缸
1）启动——按下启动按钮，所有电磁铁处于失电状态，三位四通电磁阀4阀芯处于中位。插装阀F2控制腔经阀3、阀4与油箱接通，主阀开启。液压泵输出的油液经阀F2流回油箱，泵空载启动。
2）主缸滑块快速下行——电磁铁1Y、3Y、6Y得电，这时插装阀F2关闭，F3、F6开启，泵向系统供油，输出油液经阀F1、F3进入主缸上腔。主缸下腔油液经阀F6快速流回油箱。滑块在自重作用下快速下行，这时会因为下行速度太快，泵的输出流量来不及填充上腔而在上腔形成负压。充液阀21打开，上部油箱对上腔进行补油，滑块的快速下行。
3）滑块减速下行——当滑块行至一定位置触动行程开关2S后，电磁铁6Y失电，7Y得电，插装阀F6控制腔先导溢流阀11接通，阀F6在阀11的调定压力下溢流，主缸下腔会产生一定的背压。主缸上腔的压力这时会相应升高，充液阀21关闭。主缸上腔进油仅为泵的输出流量，滑块减速下行。
4）工进——当滑块减速行进一段距离后接近工件，主缸上腔的压力由压制负载决定，主缸上腔的压力会不断升高，变量泵输出流量会相应自动减少。当主缸上腔的压力达到先导溢流阀2的调定压力时，泵的输出流量全部经阀F2溢流，此时滑块停止运动。
5）保压——当主缸上腔的压力达到所需要求的工作压力后，电接点压力表发出电信号，电磁铁1Y 、3Y、7Y全部失电，阀F3、F6关闭。主缸上腔闭锁，实现保压，同时阀F2开启，泵卸载。
6）主缸上腔泄压——主缸上腔此时的压力已经很高，保压一段时间后，时间继电器发出电信号，电磁铁4Y得电，阀F4控制腔通过缓冲阀7及电磁换向阀8与油箱接通，由于缓冲阀7的作用，阀F4缓慢开启，主缸上腔实现无冲击泄压，保证设备处于安全工作状态。
7）主缸回程——当主缸上腔的压力降到一安全值后，电接点压力表发出电信号，电磁铁2Y、5Y、4Y、12Y得电，插装阀F2关闭，阀F4、F5开启，充液阀21开启，压力油经阀F1、F5进入主缸下腔，主缸上腔油液经充液阀21和阀F4分别流回上部油箱和主油箱，主缸完成回程。
8）主缸停止——当主缸回程到达上端点，触击行程开关1S，全部电磁铁失电，阀F2开启，泵卸载。阀F5将主缸下腔封闭，上滑块停止运动。
（2）顶出缸
1）工件顶出——当主缸回程停止运动后，按下顶出按钮，电磁铁2Y、9Y、10Y得电，插装阀F8、F9开启，液压油经阀F1、F9进入顶出缸下腔，上腔油液经阀F8流回油箱，工件顶出。
2）顶出缸退回——按下退回按钮，电磁铁9Y、10Y失电，电磁铁2Y、8Y、11Y得电，插装阀F7、F10开启，液压油经阀F1、F7进入顶出缸上腔，下腔油液经阀F10流回油箱，顶出缸回程。

3.3.4 液压系统基本参数计算
3.3.4.1 液压缸基本尺寸计算
（1）主缸工作压力、内径、活塞杆直径的确定
查表2-1 [1]并参考表2.1中设计参数，因液压机的工作负载比较大，取主缸的工作压力为P=25MPa。
计算主缸内径和活塞杆直径。由主缸负载图3.2可知最大负载F=2000KN。查表2-3 [1]，由主缸工作压力为25MPa选取d/D为0.7，取液压缸的机械效率
ηcm = 0.95。液压缸受力如图3.8所示。

图3.8 液压机主缸受力简图
由图2.8可知

D= (3.3)
式中：
P1—液压缸工作压力；
P2—液压缸回路背压，对于高压系统初算时可以不计；
F—工作循环中最大负载；
ηcm—液压缸机械效率，一般ηcm = 0.9～0.95。
将参数代入公式（3.3），P2忽略不计，可求得液压缸内径
即：
D=mm
≈327mm
查表2-4 [1],将液压缸的内径圆整为标准系列直径，取D=320mm；那么由d/D=0.7可以求得活塞杆直径。
即：
d=0.7D=0.7x327
≈229mm
同理查表2-5 [1],将活塞杆直径圆整为标准系列直径，取d=220mm。
经过计算液压机主缸的内径、活塞杆直径分别为：D=320mm ；d=220mm。
（2）顶出缸工作压力、内径、活塞杆直径的确定
顶出缸工作负载与主缸相比要小很多，查表2-1 [1],取顶出缸的工作压力P=12MPa,
计算顶出缸内径和活塞杆直径。由顶出缸负载图3.4可知最大负载F=350KN。查表2-3 [1]，缸工作压力为12MPa，选取d/D为0.7，取液压缸的机械效率
ηcm = 0.95。液压缸受力如图3.9所示。

图3.9 液压机顶出缸缸受力简图
将参数代入公式（3.3），P2忽略不计，可求得液压缸内径
即：
D=mm
≈198mm
查表2-4 [1],将液压缸的内径圆整为标准系列直径，取D=200mm；那么由d/D=0.7可以求得活塞杆直径。
即：
d=0.7D=0.7x198
≈138mm
同理查表2-5 [1],将活塞杆直径圆整为标准系列直径，取d=140mm。
经过计算液压机顶出缸的内径、活塞杆直径分别为：D=200mm ；d=140mm。
3.3.4.2 液压系统流量计算
（1）主缸所需流量计算
参考表2.1及主缸的尺寸，对主缸各个工况所需流量进行计算。已知主缸的快进速度为0.08m/s，工进速度为0.006m/s，快速回程速度为0.03m/s，主缸内径为320mm，活塞杆直径为220mm。
由流量计算公式：
（3.4）
快进时：
=
≈385.8L/min
工进时：
=
≈28.8L/min
快退时：
=
≈76.2L/min
（2）顶出缸所需流量计算
参考表2.1及顶出缸的尺寸，对顶出缸各工况所需流量进行计算。已知顶出缸的顶出速度为0.02m/s，快退速度为0.05m/s，顶出缸内径为200mm，活塞杆直径为140mm，代入公式（3.4），即：
顶出时：
=
≈37.8L/min
快退时：
=
=48L/min
（3）液压泵额定压力、流量计算及泵的规格选择
1）泵工作压力确定
实际工作过程中，液压油在进油路中有一定的压力损失，因此在计算泵的工作时必须考虑压力损失。泵的工作压力计算公式为：
（3.5）

式中：
Pp—液压泵最大工作压力；
P1—执行部件的最大工作压力；
—进油路中的压力损失，对于简单的系统，取0.2～0.5MPa，对于复杂系统，取0.5～1.5MPa。
本液压机执行部件的最大工作压力P1=25MPa，进油路中的压力损失，取=0.5MPa。代入公式（3.5）可求得泵的工作压力。
即：

通过计算，泵的工作压力Pp=25.5MPa。该压力是系统的静压力，而系统在各种工矿的过渡阶段出现的动态压力有时会超过静压力。此外，为了延长设备的使用寿命，设备在设计时必须有一定的压力储备量，并确保泵的寿命，因此在选取泵的额定工作压力Pn时，应满足，取Pp=1.25。
即：
Pn = 1.25Pp=1.25x25.5MPa≈31.9MPa
2）液压泵最大流量计算
通过对液压缸所需流量的计算，以及各自的运动循环原理，泵的最大流量可由公式(3.6)计算得到。
(3.6)
式中：
—液压泵的最大流量；
KL—液压系统泄漏系数，一般取KL=1.1～1.3，取KL=1.2；
—同时动作的各执行元件所需流量之和的最大值。如果这时溢流阀正处于溢流状态，还应加上溢流阀的最小溢流量。
将参数代入公式（3.6）中，即：
≈463L/min
3）液压泵规格选择
查表5-17 [1]，根据泵的额定压力，选取液压泵的型号为：250YCY14-1B。
基本参数如下：
排量：250mm/r ； 额定压力：32MPa ；
额定转速：1000r/min ； 容积效率：92% ；

4）泵的流量验算：
由液压泵的基本参数可知泵每分钟排量=160ml/r×1000r/min=250L/min，而泵实际所需的最大流量=463L/min，液压机出现供油不足，快进无法实现。为了满足液压机的正常快进，必须在液压系统中设置补油油箱。
3.3.4.3 电动机的选择
液压机的执行件有两个，即：主缸和顶出缸。主缸和顶出缸各自工况的快进、工进、回程速度又不尽相同，这样对功率的消耗也不同。电动机额定功率的确定必须根据消耗功率最大的工况来确定，因此要分别计算主缸、顶出缸各工况消耗的功率。功率计算公式如下：
P= (3.7)
式中：
P-电动机额定功率；
Pp-液压泵的工作压力；
-液压泵的流量；
η-液压泵的总效率，取η=0.7。
（1）主缸各工况功率计算
1）快进功率
主缸滑块快进时，在自重作用下速度比较快，而液压泵此时的输出油量不能满足滑块的快速下行。快进时的负载很小，只有活塞与缸筒、导柱与滑块之间的摩擦负载，这样泵的出口压力也很小，消耗的功率不会很大。
2）工进功率
由主缸负载循环图3.2可及，工进时主缸最大负载为2000KN，无杆腔面积A=≈0.08㎡，进油回路压力损失取P=0.5MPa，则液压泵的压力Pp由公式（3.8）计算。
（3.8）
即：

将、=28.8L/min、η=0.7代入公式（3.7）中，求得工进功率为：

3）快退功率
由图3.2可知，快退负载为400KN,，取进油回路压力损失取P=0.5MPa，代入公式（3.8），求得泵的压力。
即：

将、=76.2L/min、η=0.7代入公式（3.7）中，求得快退功率即为：

（2）顶出缸各工况功率计算
1）顶出功率
由顶出缸负载循环图3.4可及，顶出时主缸最大负载为350KN，无杆腔面积A=≈0.032㎡，进油回路压力损失取P=0.5MPa，那么液压泵的压力Pp可由公式（3.8）计算。
即：

将、=37.8L/min、η=0.7代入公式（3.7）中，求得工进功率即为：

2）回程功率
顶出缸回程时，负载只有活塞与缸筒间的摩擦负载。负载大小应该比顶出时的负载要小很多，这样回程消耗的功率也比顶出时消耗的功率要小，因此，回程功率计算从略。
（3）电动机额定功率及型号的确定
电动机额定功率的确定，应依据消耗功率最大的工况。比较主缸、顶出缸各工况所需要的功率，主缸工进时的功率最大，为17.5KW。
查表12-1 [2]，选取电动机型号为：Y180M-4。
其它技术参数为：额定功率：18.5KW ； 满载转速：1470r/min 。

3.3.4.4 液压元件的选择
通过液压系统的参数计算查阅液压手册，液压元件选择如表3.4所示：
表3.4 液压元件明细表
序 号
液 压 元 件 名 称
元 件 型 号
额定流量（L/min）
1
溢 流 阀
YEF3-E25B
120
2
溢 流 阀
YEF3-E20B
120
4
电磁换向阀
34F3P-E16B
80
5
电磁换向阀
24F3-E16B
80
6
溢 流 阀
YEF3-E25B
120
8
电磁换向阀
24F3-E16B
80
9
电磁换向阀
24F3-E16B
80
10
溢 流 阀
YEF3-E25B
120
11
溢 流 阀
YEF3-E20B
120
12
电磁换向阀
34F3O-E16B
80
13
电磁换向阀
24F3-E16B
80
14
单向阀
AF3-Eb20B
100
15
溢 流 阀
YEF3-E25B
120
16
电磁换向阀
24F3-E16B
80
17
电磁换向阀
24F3-E16B
80
18
溢 流 阀
YEF3-E25B
120
19
电磁换向阀
24F3-E16B
80
20
电磁换向阀
24F3-E16B
80
22
充液阀
YAF3-Ea20B
150
25
压力表
KF3E6L
240
26
变量泵
250YCY14-1B
250
27
过滤器
WU-250X180F
250

3.4 液压系统零部件设计
3.4.1 液压机主缸设计
通过3.3.4.1 液压缸基本尺寸的计算，可及主缸的内径、活塞杆直径等参数。下面对主缸的其它参数进行具体设计。
（1）主缸缸体材料选择及技术要求
液压缸的结构形式一般有两种形式，即：薄壁圆筒和厚壁圆筒。当液压缸的内径D与壁厚δ的比值满足D/δ≥10的圆筒称为薄壁圆筒。液压缸的制造材料一般有锻钢、铸钢（ZG25、ZG35）、高强度铸铁、灰铸铁（HT200、HT350）、无缝钢管（20、30、45）等。对于负载大的机械设备缸体材料一般选用无缝钢管制造，主缸缸体材料选用无缝钢管45。
液压缸内圆柱表面粗糙度为Ra0.4～0.8μm；内径配合采用H8～H9；内径圆度、圆柱度不大于直径公差的一半；缸体内表面母线的直线度500mm长度之内不大于0.03mm；缸体端面对轴线的垂直度在直径每100mm上不大于0.04mm；如果缸体与端盖采用螺纹连接，螺纹采用6H级精度。
（2）主缸壁厚的确定
壁厚计算公式如下：
（3.9）
式中：
δ—液压缸壁厚（m）；
D—液压缸内径（m）；
—实验压力，一般取最大工作压力的（1.25～1.5）倍；
[σ]—缸筒材料的许用应力。锻钢：[σ]=110～120MPa ；铸钢：[σ]=100～110MPa ；高强度铸铁：[σ]=60MPa ；灰铸铁：[σ]=25MPa ；无缝钢管：[σ]=100～110MPa 。
主缸壁厚δ计算，将D=0.32m ；[σ]= 110MPa ；=1.4×25.5MPa=35.7MPa代入公式（2.9）中，即：

液压缸缸体的外径D外计算公式如下：
D外≥D＋2δ (3.10)
