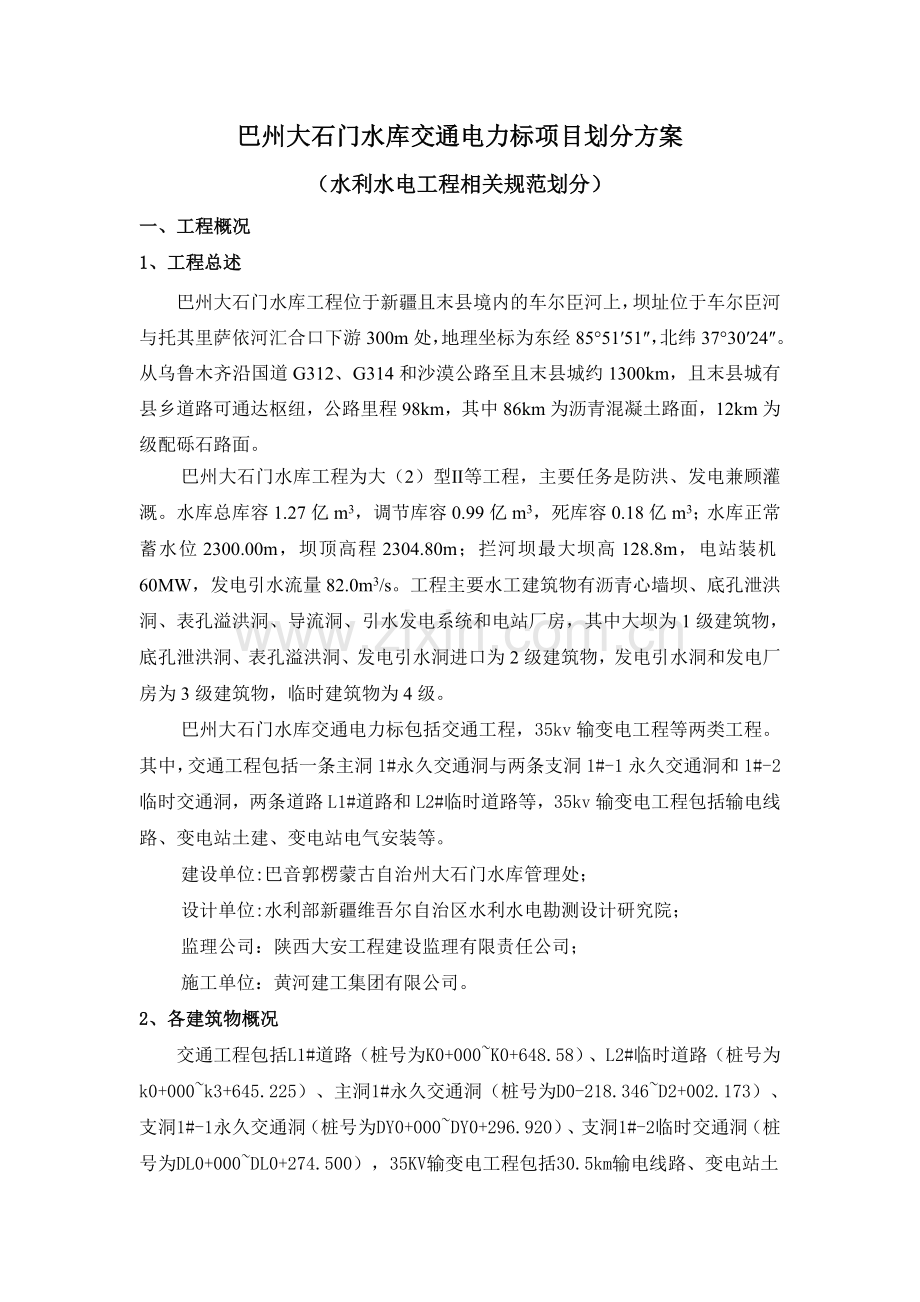

巴州大石门水库交通电力标项目划分方案
（水利水电工程相关规范划分）
一、工程概况
1、工程总述
巴州大石门水库工程位于新疆且末县境内的车尔臣河上，坝址位于车尔臣河与托其里萨依河汇合口下游300m处，地理坐标为东经85°51′51″，北纬37°30′24″。从乌鲁木齐沿国道G312、G314和沙漠公路至且末县城约1300km，且末县城有县乡道路可通达枢纽，公路里程98km，其中86km为沥青混凝土路面，12km为级配砾石路面。
巴州大石门水库工程为大（2）型Ⅱ等工程，主要任务是防洪、发电兼顾灌溉。水库总库容1.27亿m3，调节库容0.99亿m3，死库容0.18亿m3；水库正常蓄水位2300.00m，坝顶高程2304.80m；拦河坝最大坝高128.8m，电站装机60MW，发电引水流量82.0m3/s。工程主要水工建筑物有沥青心墙坝、底孔泄洪洞、表孔溢洪洞、导流洞、引水发电系统和电站厂房，其中大坝为1级建筑物，底孔泄洪洞、表孔溢洪洞、发电引水洞进口为2级建筑物，发电引水洞和发电厂房为3级建筑物，临时建筑物为4级。
巴州大石门水库交通电力标包括交通工程，35kv输变电工程等两类工程。其中，交通工程包括一条主洞1#永久交通洞与两条支洞1#-1永久交通洞和1#-2临时交通洞，两条道路L1#道路和L2#临时道路等，35kv输变电工程包括输电线路、变电站土建、变电站电气安装等。
建设单位:巴音郭楞蒙古自治州大石门水库管理处；
设计单位:水利部新疆维吾尔自治区水利水电勘测设计研究院；
监理公司：陕西大安工程建设监理有限责任公司；
施工单位：黄河建工集团有限公司。
2、各建筑物概况
交通工程包括L1#道路（桩号为K0+000~K0+648.58）、L2#临时道路（桩号为k0+000~k3+645.225）、主洞1#永久交通洞（桩号为D0-218.346~D2+002.173）、支洞1#-1永久交通洞（桩号为DY0+000~DY0+296.920）、支洞1#-2临时交通洞（桩号为DL0+000~DL0+274.500），35KV输变电工程包括30.5km输电线路、变电站土建、变电站电气安装等。

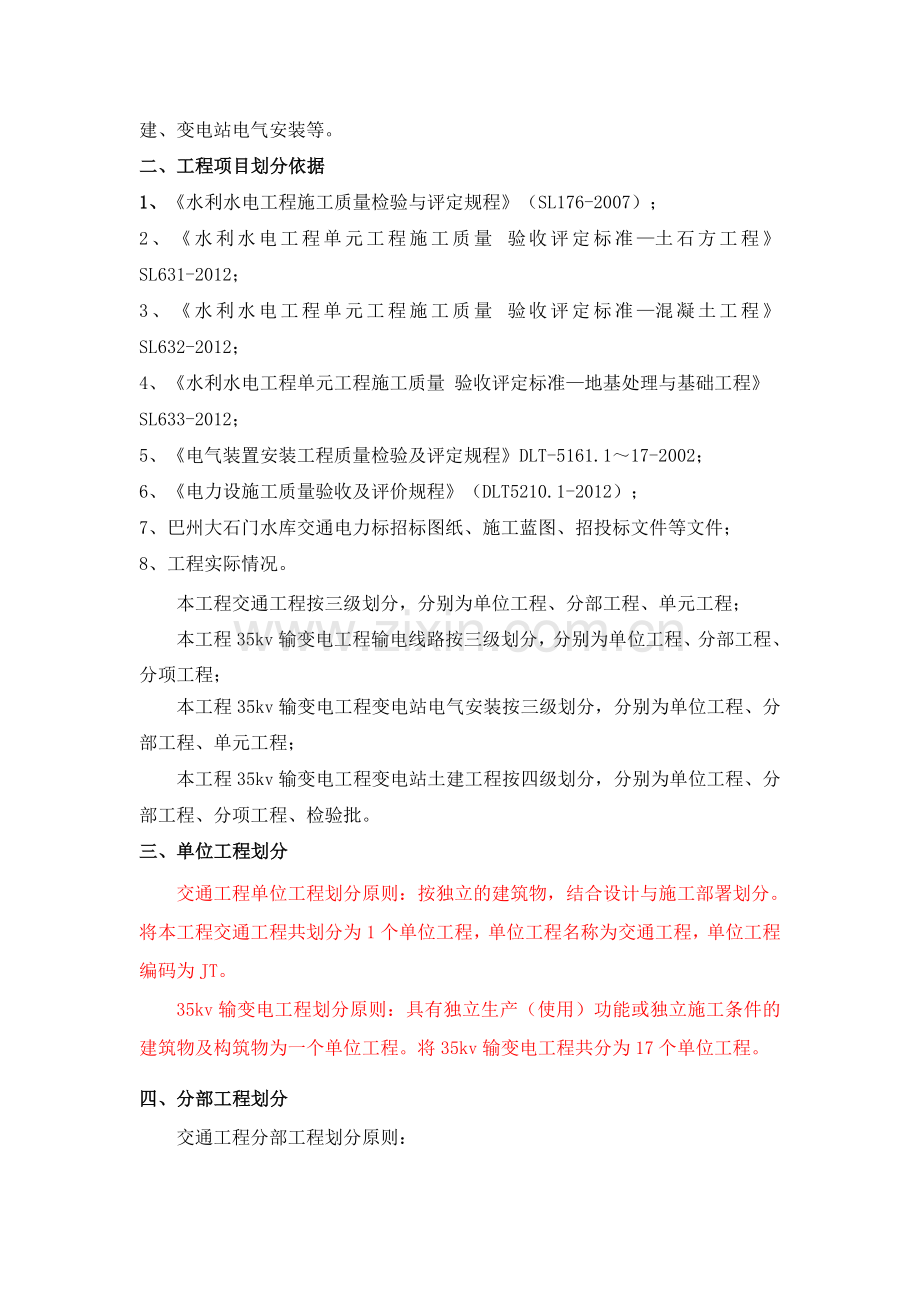

二、工程项目划分依据
1、《水利水电工程施工质量检验与评定规程》（SL176-2007）；
2、《水利水电工程单元工程施工质量 验收评定标准—土石方工程》SL631-2012；
3、《水利水电工程单元工程施工质量 验收评定标准—混凝土工程》SL632-2012；
4、《水利水电工程单元工程施工质量 验收评定标准—地基处理与基础工程》
SL633-2012；
5、 《电气装置安装工程质量检验及评定规程》DLT-5161.1～17-2002；
6、《电力设施工质量验收及评价规程》（DLT5210.1-2012）；
7、巴州大石门水库交通电力标招标图纸、施工蓝图、招投标文件等文件；
8、工程实际情况。
本工程交通工程按三级划分，分别为单位工程、分部工程、单元工程；
本工程35kv输变电工程输电线路按三级划分，分别为单位工程、分部工程、分项工程；
本工程35kv输变电工程变电站电气安装按三级划分，分别为单位工程、分部工程、单元工程；
本工程35kv输变电工程变电站土建工程按四级划分，分别为单位工程、分部工程、分项工程、检验批。
三、单位工程划分
交通工程单位工程划分原则：按独立的建筑物，结合设计与施工部署划分。将本工程交通工程共划分为1个单位工程，单位工程名称为交通工程，单位工程编码为JT。
35kv输变电工程划分原则：具有独立生产（使用）功能或独立施工条件的建筑物及构筑物为一个单位工程。将35kv输变电工程共分为17个单位工程。
四、分部工程划分
交通工程分部工程划分原则：
1）按设计的主要组成部分划分；
2）在同一单位工程中，各个分部工程工程量（或投资）不宜相差太大，单位工程中分部工程数目，不宜少于5个。
说明：“△”表示主要分部工程
本标段交通工程共划分为6个分部工程：JT-01L1#道路；JT-021#永久交通洞进出口明挖段；JT-031#永久交通洞；JT-041#-1永久交通洞；JT-051#-2永久交通洞；JT-06隧洞照明及辅助设施等。
本标段35kv输变电工程分部工程划分原则为：分部工程的划分应按专业性质、建筑部位确定。
本标段35kv输变电工程共划分66个分部工程，划分情况见附表。
五、 单元工程划分
本标段交通工程单元工程划分原则：
1、 按《水利水电工程单元工程施工质量验收评定标准》SL631～637-2012规定进行划分。
2、 依据建筑物设计结构、施工部署和质量考核要求将分部工程划分为若干个层、块、区、段，每一层、块、区、段为一个单元工程。
《水利水电工程单元工程施工质量验收评定标准》标准中未涉及的单元工程依据设计结构、施工部署和质量考核要求划分的层、块、段进行划分。
本标段35kv输变电工程单元（分项）工程划分原则：
分项工程按主要工种、材料、施工工艺、设备类别等进行划分，可由一个或若干检验批组成。
六、项目编码
例如：编码JT-01-001。JT为单位工程交通工程，01为分部工程L1#道路，001为单元工程土方开挖。编码依次向后排。
七、单元工程中：△为关键部位单元工程。

新疆车尔臣河大石门水利枢纽工程
施工交通电力标交通工程项目划分
单位工程
编码
分部工程
编码
单元工程
备注
单元工程
单元工程划分标准
编码
交通工程
JT
L1#道路
JT-01
土方开挖
按设计结构或每一施工区、段划分
JT-01-001～n
单元个数按实际施工情况确定
路基砂砾石填筑
按设计或每一施工区、段、层划分
面层填筑
按设计或每一施工区、段、层划分
天然砂砾石路肩
按施工区划分（左右各一个单元）
浆砌卵石边沟
按施工区划分（左右各一个单元）
浆砌卵石路基防护
按每一施工区（段）划为一个单元
钢筋混凝土圆管涵
按每一施工区（段）划为一个单元
柱式护栏制安
按施工区划分（左右各一个单元）
标志标识
按施工区划分（左右各一个单元）
1#永久交通洞进出口明挖段
JT-02
土石方开挖
按设计结构（每一级马道）划分
JT-02-001～n
喷锚支护
按设计结构（每一级马道）划分
风积沙层支护
按设计结构（每一级马道）划分
洞门混凝土
按设计结构（每一浇筑仓号）划分
明洞衬砌混凝土
按设计结构（每一浇筑仓号）划分
防洪堤
按施工区划分（左右各一个单元）
1#永久交通洞
JT-03
土石方洞挖
按50m一个单元划分
JT-03-001～n
新疆车尔臣河大石门水利枢纽工程
施工交通电力标交通工程项目划分
交通工程
JT
1#永久交通洞
JT-03
喷锚支护
按50m一个单元划分
JT-03-001～n
单元个数按实际施工情况确定
防排水
按设计结构（每一浇筑仓号）划分
洞衬混凝土
按设计结构（每一浇筑仓号）划分
△路面混凝土
按设计结构（每一浇筑仓号）划分
1#-1永久交通洞
JT-04
土石方洞挖
按50m一个单元划分
JT-04-001～n
喷锚支护
按施工检查验收的区、段、块划分
防排水
按设计结构（每一浇筑仓号）划分
洞衬混凝土
按设计结构（每一浇筑仓号）划分
△路面混凝土
按设计结构（每一浇筑仓号）划分
1#-2永久交通洞
JT-05
石方洞挖
按50m一个单元划分
JT-05-001～n
喷锚支护
按施工检查验收的区、段、块划分
洞衬混凝土
按设计结构（每一浇筑仓号）划分
△路面混凝土
按设计结构（每一浇筑仓号）划分
隧洞照明及辅助设施等
JT-06
电气照明
按一个单元划分
JT-06-001～n
安全警示标志
按一个单元划分
路面标线
按一个单元划分
排水沟
按施工区、段划分

巴州大石门水库35kV输变电工程变电站电气安装质量检验评定范围
工程编号
工 程 项 目 名 称
性

质
质检机构验评范围
质量验评及签证
表编号

（DL/T）
单位工程
分部工程
单元工程
施工单位
监理单位
班

组
施工队
项目部
1

35kV施工变电站工程

1

主变压器系统设备安装

√
√
√
5161.1-表4.0.3

主变压器安装

√
√
√
5161.1-表4.0.2

1
主变压器本体安装

√
√
√
√
5161.3-表1.0.3-1

2
主变压器检查
主要
√
√
√
√
5161.3-表1.0.3-2

3
主变压器附件安装

√
√
√
√
5161.3-表1.0.3-3

4
主变压器注油及密封试验
主要
√
√
√
√
5161.3-表1.0.3-4

5
主变压器整体检查
主要
√
√
√
√
5161.3-表1.0.3-5

10

主变压器带电试运
主要

√
√
√
5161.3-表4.0.9
2

主控及直流设备安装

√
√
√
5161.1-表4.0.3

1

主控室设备安装

√
√
√
5161.1-表4.0.2

1
控制及保护和自动化屏安装

√
√

5161.8-表1.0.2
5161.8-表5.0.2

2
直流屏及充电设备安装

√
√

5161.13-表2.0.2

3
二次回路检查及接线

√
√

5161.8-表7.0.2

2

蓄电池组安装

√
√
√
5161.1-表4.0.2

1
蓄电池安装

√
√
√
√
5161.9-表1.0.2
5161.9-表2.0.2

2
充放电及容量测定

√
√
√
√
5161.9-表3.0.3
5161.9-表3.0.4
3

35kV配电装置安装

√
√
√
5161.1-表4.0.3

2

电压互感器及避雷器安装

√
√
√
5161.1-表4.0.2

1
避雷器安装

√
√

5161.2-表6.0.2

2
电压互感器安装

√
√

5161.3-表3.0.2

3
隔离开关及接地开关安装

√
√
√
√
5161.2-表5.0.1

5
引下线及跳线安装

√
√
√
√
5161.4-表7.0.2

3

进、出线（母联、分段及旁路）间隔安装

√
√
√
5161.1-表4.0.2

表3.0.2（续）
工程编号
工 程 项 目 名 称
性

质
质检机构验评范围
质量验评及签证
表编号

（DL/T）
单位工程
分部工程
单元工程
施工单位
监理单位
班

组
施工队
项目部

1
隔离开关安装

√
√
√
√
5161.2-表5.0.1

2
断路器安装
主要
√
√
√
√
5161.2-表2.0.1
5161.2-表2.0.2

3
电流互感器安装

√
√

5161.3-表3.0.2

7
引下线及跳线安装

√
√
√
√
5161.4-表7.0.2

8
就地控制设备安装

√
√

5161.8-表1.0.2
5161.8-表4.0.2

10

35kV配电装置带电试运
主要

√
√
√
5161.1-表5.0.5-1
5

10kV及站用配电装置安装

√
√
√
5161.1-表4.0.3

1

工作变压器安装

√
√
√
5161.1-表4.0.2

1
变压器本体安装

√
√

5161.3-表1.0.3-1

2
变压器检查
主要
√
√
√
√
5161.3-表1.0.3-2

3
变压器附件安装

√
√

5161.3-表1.0.3-3

4
变压器注油及密封试验
主要
√
√
√
√
5161.3-表1.0.3-4

6
变压器整体检查
主要
√
√
√
√
5161.3-表1.0.3-5

3

10kV配电柜安装

√
√
√
5161.1-表4.0.2

1
基础型钢安装

√
√

5161.8-表1.0.2

2
配电盘安装

√
√

5161.8-表2.0.1
5161.8-表2.0.2

3
母线安装
主要
√
√
√
√
5161.4-表3.0.2

4
断路器检查
主要
√
√
√
√
5161.2-表3.0.2
5161.2-表4.0.1

5
二次回路检查接线

√
√

5161.8-表7.0.2

10

10kV及站用配电装置系统设备带电试运
主要

√
√
√
5161.1-表5.0.5-2
5161.1-表5.0.5-3
6

无功补偿装置安装

√
√
√
5161.1-表4.0.3

表3.0.2（续）
工程编号
工 程 项 目 名 称
性

质
质检机构验评范围
质量验评及签证
表编号

（DL/T）
单位工程
分部工程
单元工程
施工单位
监理单位
班

组
施工队
项目部

1

电抗器安装

√
√
√
5161.1-表4.0.2

1
电抗器安装
主要
√
√
√
√
5161.3-表1.0.2

2
引下线安装

√
√
√
√
5161.4-表7.0.2

2

电容器间隔安装

√
√
√
5161.1-表4.0.2

1
电容器安装

√
√
√
√
5161.2-表7.0.3

2
放电线圈安装

√
√
√
√
5161.2-表7.0.4

3
引下线安装

√
√
√
√
5161.4-表7.0.2

10

电容器组带电试运

√
√
√
5161.2-表8.0.11
7

全站电缆施工

√
√
√
5161.1-表4.0.3

1

电缆管配制及敷设

√
√
√
5161.1-表4.0.2

1
电缆管配制及敷设

√
√

5161.5-表1.0.2

2

电缆架制作及安装

√
√
√
5161.1-表4.0.2

1
电缆架安装

√
√

5161.5-表1.0.3

3

电缆敷设

√
√
√
5161.1-表4.0.2

1
屋内电缆敷设

√
√

5161.5-表2.0.2

2
屋外电缆敷设

√
√

5161.5-表2.0.3

4

电力电缆终端及中间接头制作

√
√
√
5161.1-表4.0.2

1
电力电缆终端制作及安装

√
√

5161.5-表3.0.2

2
电力电缆接头制作及安装

√
√

5161.5-表3.0.4

5

控制电缆终端制作及安装

√
√
√
5161.1-表4.0.2

表3.0.2（续）
工程编号
工 程 项 目 名 称
性

质
质检机构验评范围
质量验评及签证
表编号

（DL/T）
单位工程
分部工程
单元工程
施工单位
监理单位
班

组
工

地
项目部

1
控制电缆终端制作及安装

√
√

5161.5-表3.0.3

7

电缆防火与阻燃

√
√
√
5161.1-表4.0.2

1
电缆防火与阻燃
主要
√
√
√
√
5161.5-表5.0.2
8

全站防雷及接地装置安装

√
√
√
5161.1-表4.0.3

1

避雷针及引下线安装

√
√
√
5161.1-表4.0.2

1
避雷针及引下线安装
主要
√
√
√
√
5161.6-表3.0.2

2

接地装置安装

√
√
√
5161.1-表4.0.2

1
屋外接地装置安装
主要
√
√
√
√
5161.6-表1.0.2

2
屋内接地装置安装
主要
√
√
√
√
5161.6-表2.0.2
9

全站电气照明装置安装

√
√
√
5161.1-表4.0.3

1

屋外开关站照明安装

√
√
√
5161.1-表4.0.2

1
管路敷设

√
√

5161.16-表1.0.2

2
管内配线及接线

√
√

5161.16-表2.0.2

3
照明配电箱（板）安装

√
√

5161.17-表3.0.2

4
照明灯具安装

√
√

5161.17-表2.0.2

10.1

屋外开关站照明回路通电检查
主要

√
√
√
5161.17-表4.0.2

2

屋外道路照明安装

√
√
√
5161.1-表4.0.2

1
电缆敷设接线

√
√

5161.5-表2.0.4

2
照明灯具安装

√
√

5161.17-表2.0.2

10.2

屋外道路照明回路通电检查
主要

√
√
√
5161.17-表4.0.2

巴州大石门水库35kV输变电工程输电线路施工质量验收及评定范围划分表
工程名称：大石门水利枢纽工程35kV输电线路工程
编号：01
工程编号　
质量检验项目
性　　　　质
W、H、S点
质量检验机构
质量验评表编号
单　　　　位　　　　工　　　　程
分　　　　　　部　　　　　　工　　　　　　程
分　　　　　　项　　　　　　工　　　　　　程
单　　　元　　　工　　　程（个）
见　　　　　证　　　　　点　　　　　　W
待　　　检　　　点　　　H
旁　　　站　　　点　　　S
施工单位
监　　　理　　　单　　　位
施　　　　　　　　工　　　队
项　　　目　　　部
质量　　　　管理　　　　部门
巴州大石门水库35kV输变电工程输电线路
土石方工程
路径复测
23
/
/
/
/
/
√
√
√
√
线记1
基坑开挖
140
/
/
/
/
/
√
√
√
√
线记2
基础工程
现浇铁塔基础
2
/
主要
/
/
/
√
√
√
√
线基1
混凝土电杆底、拉盘
138
/
主要
/
/
/
√
√
√
√
线基2
杆塔工程
自立式铁塔组立
2
/
主要
/
/
/
√
√
√
√
线塔1
自立杆组立
138
/
主要
/
/
/
√
√
√
√
线塔2
架线工程
导、地线展放
23
/
主要
/
/
/
√
√
√
√
　线线1
紧线
23
/
主要
/
/
/
√
√
√
√
线线6
导地线连接管
23
/
/
/
/
/
√
√
√
√
线线4、线线5
附件安装
140
/
/
/
/
/
√
√
√
√
线线7
接地工程
接地装置安装
20
/
主要
/
/
/
√
√
√
√
线地1
合计

672
/
/
/
/
/
/
/
/
/
/

巴州大石门水库35kv输变电工程变电站土建工程项目划分（按电力）
表4.0.1-1变电站工程质量验收及评定范围表
工 程 编 号
工 程 名 称
验 收 单 位
标准编号
单位工程
子单位工程
分部工程
子分部工程
分项工程
检

验

批
施工单位
勘察单位
设计单位
监理单位
建设单位
01

主建筑物
√

√
√
√

00

01

地基与基础
√
√
√
√

01

定位及高程控制
√
√
√
√

01

单位工程定位放线
√

√

01
单位工程定位放线
√

√

表5.2.1
02

土石方工程
√
√
√
√

01

土石方开挖
√

√

01
土方开挖
√

√

表5.3.1
02
石方爆破开挖
√

√

表5.3.3
02

土方回填
√

√

01
土方回填
√

√

表5.3.2

06

建筑混凝土基础
√
√
√
√

01

垫层
√

√

01
垫层
√

√

表5.9.4、表5.9.7

02

基础模板
√

√

01
现浇混凝土模板安装
√

√

表5.7.1

02
模板拆除
√

√

表5.7.3

03

基础钢筋
√

√

06
03
01
钢筋加工
√

√

表5.7.4

02
钢筋安装
√

√

表5.7.5

04

基础混凝土
√

√

01
混凝土原材料及配合比设计
√

√

表5.7.6

02
普通混凝土施工
√

√

表5.7.7

03
现浇混凝土结构外观及尺寸偏差
√

√

表5.7.9

07

建筑砌体基础
√
√
√
√

01

砌体基础
√

√

01
砌体基础
√

√

表5.6.1、表5.6.3~表5.6.4

08

地下室混凝土结构
√
√
√
√

01

垫层
√

√

01
垫层
√

√

表5.9.4、表5.9.7

02

模板
√

√

01
地下混凝土结构模板安装
√

√

表7.2.1

02
模板拆除
√

√

表5.7.3

03

钢筋
√

√

01
钢筋加工
√

√

表5.7.4

02
地下混凝土结构钢筋安装
√

√

表7.2.4

04

混凝土
√

√

01
混凝土原材料及配合比
√

√

表5.7.6

02
防水混凝土施工
√

√

表5.7.8

03
地下室混凝土结构外观及尺寸偏差
√

√

表7.3.7

09

设备基础
√
√
√
√

01

设备基础垫层
√

√

01
垫层
√

√

表5.9.4、表5.9.7

02

设备基础模板
√

√

01
设备基础模板安装
√

√

表6.3.1

02
模板拆除
√

√

表5.7.3

03

设备基础钢筋
√

√

01
钢筋加工
√

√

表5.7.4

02
钢筋安装
√

√

表5.7.5

04

设备基础混凝土
√

√

01
混凝土原材料及配合比设计
√

√

表5.7.6

02
混凝土施工
√

√

表5.7.7

03
设备基础混凝土外观及尺寸
√

√

表6.3.7

05

二次灌浆
√

√

01
设备基础二次灌浆
√

√

表6.3.13

10

室内沟道
√
√
√
√

10
01

沟道垫层
√

√

01
垫层
√

√

表5.9.4、表5.9.7

02

沟道模板
√

√

01
沟道模板安装
√

√

表6.4.2

02
模板拆除
√

√

表5.7.3

03

沟道钢筋
√

√

01
钢筋加工
√

√

表5.7.4

02
沟道钢筋安装
√

√

表6.4.5

04

沟道混凝土
√

√

01
混凝土原材料及配合比设计
√

√

表5.7.6

02
混凝土施工
√

√

表5.7.7~表5.7.8

03
沟道混凝土结构外观及尺寸偏差
√

√

表6.4.8

05

沟道砌体
√

√

01
砖砌沟道砌筑
√

√

表6.4.1

06

盖板模板
√

√

01
混凝土沟道盖板模板安装
√

√

表6.4.9

02
模板拆除
√

√

表5.7.3

07

盖板钢筋
√

√

01
钢筋加工
√

√

表5.7.4

02
钢筋安装
√

√

表5.7.5

08

盖板混凝土
√

√

01
混凝土原材料及配合比设计
√

√

表5.7.6

02
混凝土施工
√

√

表5.7.7

03
混凝土沟道盖板外观及尺寸偏差
√

√

表6.4.15

09

沟道钢盖板制作
√

√

01
沟道钢盖板制作
√

√

表6.4.16

10

盖板安装
√

√

01
盖板安装
√

√

表6.4.17

11

地下防水
√
√
√
√

01

水泥砂浆防水层
√

√

01
水泥砂浆防水层
√

√

表5.5.1

02

卷材防水层
√

√

01
卷材防水层
√

√

表5.5.2

03

涂料防水层
√

√

01
涂料防水层
√

√

表5.5.3

04

塑料板防水层
√

√

01
塑料板防水层
√

√

表5.5.4

05

金属板防水层
√

√

01
金属板防水层
√

√

表5.5.5

11
06

细部构造
√

√

01
细部构造
√

√

表5.5.6

02

主体结构
√

√
√

01

混凝土结构
√

√
√

01

模板
√

√

01
模板安装
√

√

表5.7.1~表5.7.2

02
模板拆除
√

√

表5.7.3

02

钢筋
√

√

01
钢筋加工
√

√

表5.7.4

02
钢筋安装
√

√

表5.7.5

03

混凝土
√

√

01
混凝土原材料及配合比
√

√

表5.7.6

02
混凝土施工
√

√

表5.7.7~表5.7.8

03
混凝土外观及结构尺寸
√

√

表5.7.9~表5.7.10

04

装配式结构施工
√

√

01
装配式结构施工
√

√

表5.7.11

03

砌体工程
√

√
√

01

砖砌体
√

√

01
砖砌体
√

√

表5.6.1

04

配筋砌体
√

√

04
配筋砌体
√

√

表5.6.4

03

建筑装饰装修
√

√

01

地面
√

√

01

基层
√

√

01
基层
√

√

表5.9.1~表5.9.10

02

面层
√

√

01
面层
√

√

表5.9.11~表5.9.20

02

楼面
√

√

01

找平层
√

√

01
找平层
√

√

表5.9.8

03

面层
√

√

01
面层
√

√

表5.9.11~表5.9.20

03

抹灰与勾缝
√

√

01

一般抹灰
√

√

01
一般抹灰
√

√

表5.10.1

02

装饰抹灰
√

√

01
装饰抹灰
√

√

表5.10.2

04

门窗

02

金属门窗安装
√

√

01
金属门窗安装
√

√

表5.11.3~表5.11.5

03

塑料门窗安装
√

√

01
塑料门窗安装
√

√

表5.11.6

04

特种门安装
√

√

01
防火门、全玻门及伸缩门安装
√

√

表5.11.7

05

门窗玻璃安装
√

√

01
门窗玻璃安装
√

√

表5.11.9

04

建筑屋面
√

√

00

√

√

01

屋面找平层
√

√

01
屋面找平层
√

√

表5.19.1

02

屋面保温层
√

√

01
屋面保温层
√

√

表5.19.2

03

屋面卷材防水层
√

√

01
屋面卷材防水层
√

√

表5.19.3

04

屋面涂膜防水层
√

√

01
屋面涂膜防水层
√

√

表5.19.4

05

建筑给水及排水
√

√

01

室内给水系统
√

√

01

室内给水管道及配件安装
√

√

01
室内给水管道及配件安装
√

√

表5.20.1

02

室内消火栓系统安装
√

√
