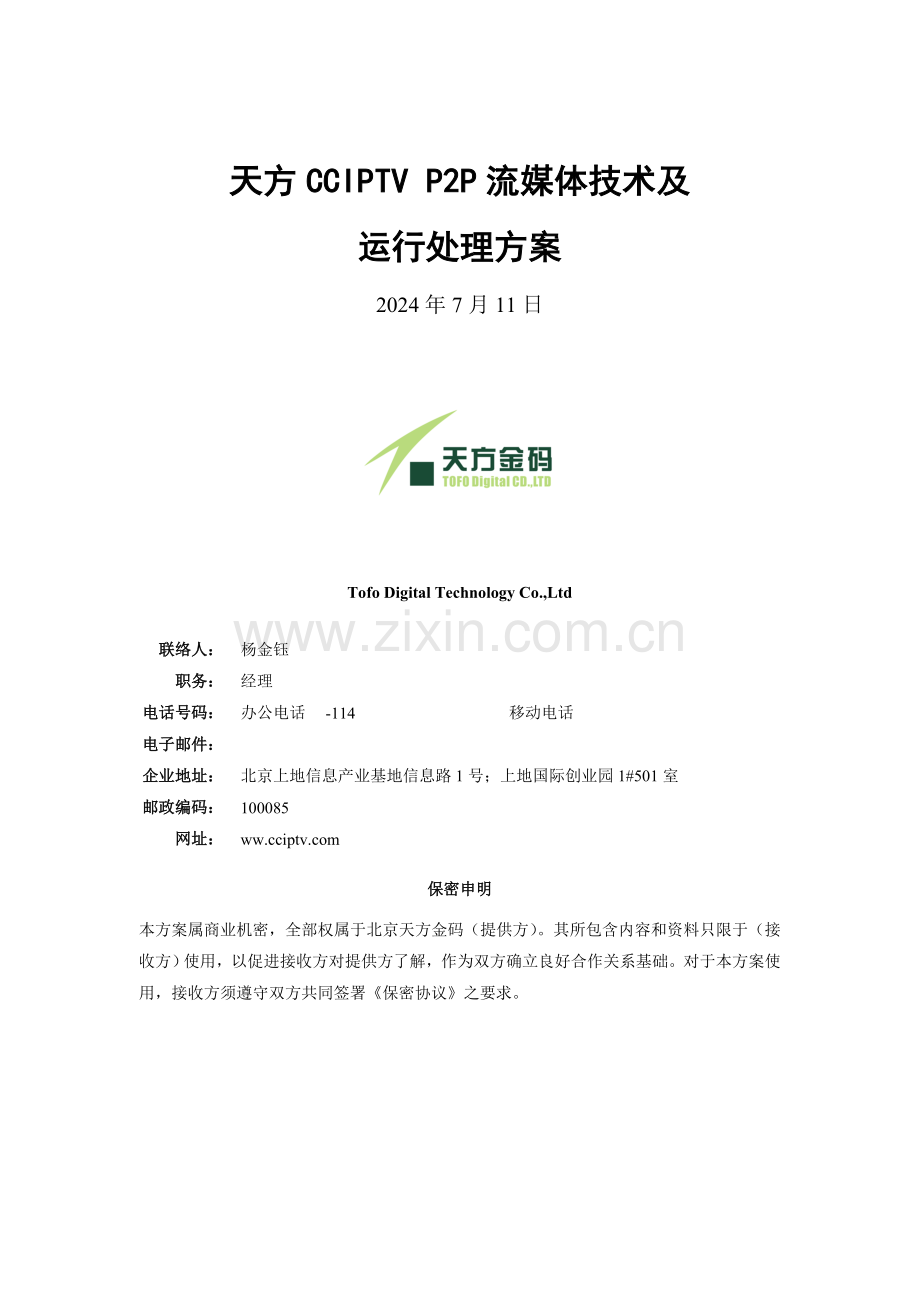

天方CCIPTV P2P流媒体技术及
运行处理方案
2024年7月11日

Tofo Digital Technology Co.,Ltd

联络人：
杨金钰
职务：
经理
电话号码：
办公电话
-114
移动电话

电子邮件：

企业地址：
北京上地信息产业基地信息路1号；上地国际创业园1#501室
邮政编码：
100085
网址：

保密申明
本方案属商业机密，全部权属于北京天方金码（提供方）。其所包含内容和资料只限于（接收方）使用，以促进接收方对提供方了解，作为双方确立良好合作关系基础。对于本方案使用，接收方须遵守双方共同签署《保密协议》之要求。

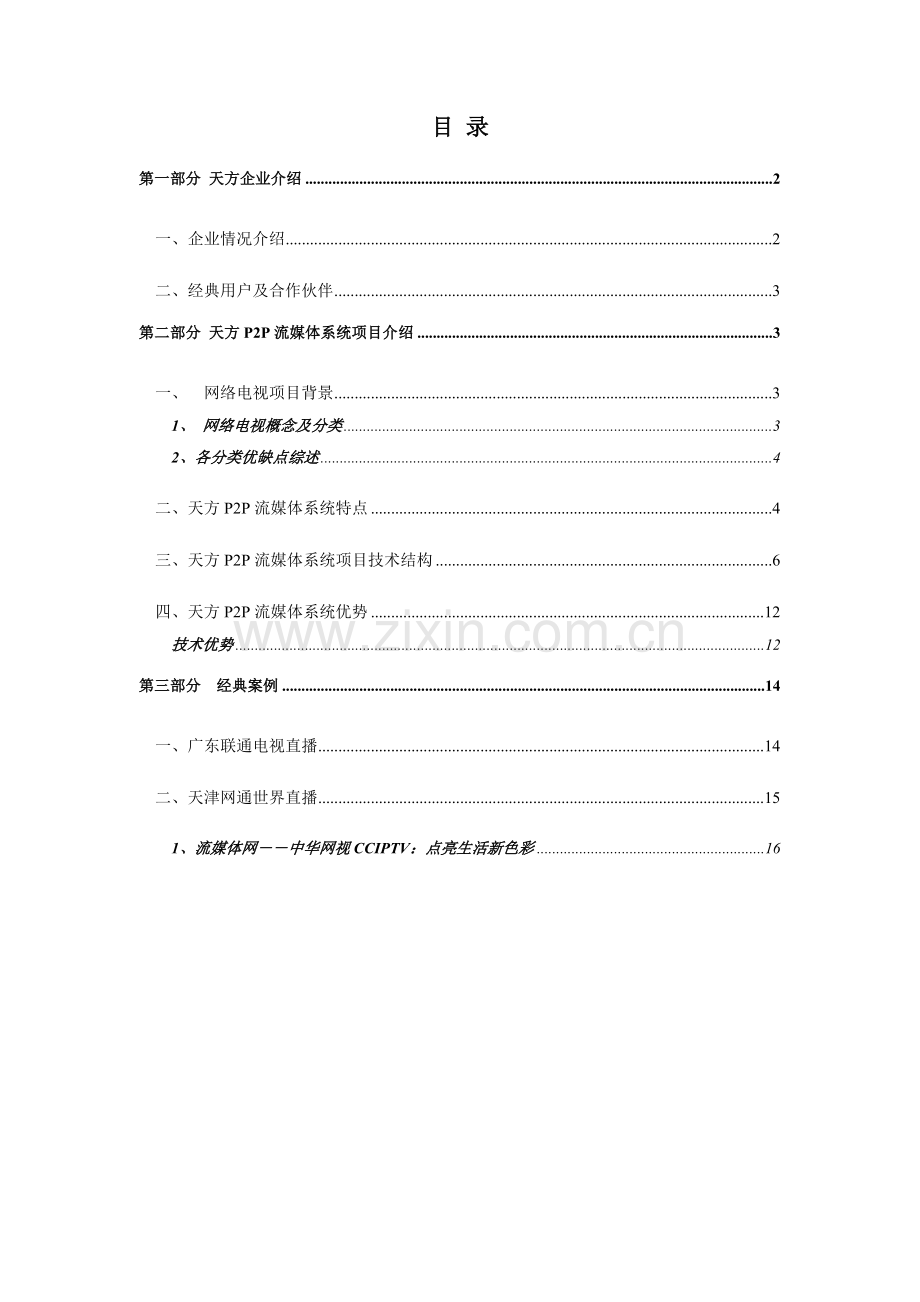

目 录
第一部分 天方企业介绍 2
一、企业情况介绍 2
二、经典用户及合作伙伴 3
第二部分 天方P2P流媒体系统项目介绍 3
一、 网络电视项目背景 3
1、 网络电视概念及分类 3
2、各分类优缺点综述 4
二、天方P2P流媒体系统特点 4
三、天方P2P流媒体系统项目技术结构 6
四、天方P2P流媒体系统优势 12
技术优势 12
第三部分 经典案例 14
一、广东联通电视直播 14
二、天津网通世界直播 15

1、流媒体网――中华网视CCIPTV：点亮生活新色彩 16

第一部分 天方企业介绍
一、企业情况介绍
北京天方金码科技发展成立于，拥有中国最大有声图书网.com，多年以来，天方有声读物已经成为行业内旗舰。，天方金码正式开启了.com ，是在中国最早进入P2P流媒体开发领域企业，从而完成了面向互联网全方面转型。
天方P2P流媒体系统研究和开提议步于中期，是在网络电视研发小组领导下进行。其关键目标是经过众多网民反馈、内容提供商（集成商）合作洽谈、网络运行商合作沟通来实现技术开发、媒体内容建设和并未来运行所需条件初步尝试。作为这一系统项目标实例――CCIPTV网络电视产品已经成功开发出了基于用户端和浏览器插件系统样式。本品从3月中旬公布以来，到8月底已经下载500多万份，网民反响强烈，合作伙伴已经包含中国网通、中国联通等大型企业。
企业总部在中关村高新技术产业基地，现在企业拥有职员50人，是中关村高新企业。技术领先、不停创新是天方鲜明特色，市场和品牌互动是天方经营理念，富有激情而不张扬是天方文化底蕴。
展望未来，伴随互联网时代来临，我们将担负助燃中国IT产业历史使命，个人电脑普及为互联网应用提供了无限空间和机遇，我们以后将在“网络传媒” “有声读物”开发技术研究方面加紧自己脚步，并以优异结果回报社会。
二、经典用户及合作伙伴
经过多年天方企业主动运作及业务拓展，合作伙伴已经在全球范围多有应用，其中，中国案例：
中国网通电视直播
中国联通电视直播
.com 这是我们自己公布网站
  这是我们和TOM网合作推出有声图书直播网站

第二部分 天方P2P流媒体系统项目介绍
一、 网络电视项目背景
1、 网络电视概念及分类
网络电视（IPTV），也叫交互式网络电视，就是利用流媒体技术经过宽带网络传输数字电视信号给用户，这种应用有效地将电视、电讯和PC三个领域结合在一起，含有很强发展前景。网络电视能够采取两种不一样业务方法提供用户电视服务，组播或广播方法和视频点播（VOD）方法。一个显著优势是网络电视是基于现在互联网方法来实现服务器和用户终端连接，所以很轻易同时提供现有互联网服务，将电视服务和互联网浏览，电子邮件，和多个在线信息咨询、娱乐、教育及商务功效结合在一起。网络电视从终端上分类来说，关键有两种方法，一个是以数字电视机顶盒（STB）为信号接入设备，另外一个是以个人计算机（PC）为信号接入设备。

现在，IPTV系统技术已陆续开始被世界各大电信运行商大规模采取和布署。在国外，美国VERIZON、SBC和QUEST电话企业、加拿大贝尔 加拿大企业、MANITOBA电话企业和SASKTEL电话企业、欧洲法国电信、意大利电信、SWISSCOM和TELEFONICA等全部已开展了IP 电视商业和技术试验或商业运行。法国电信、MANITOBA电话企业和SASKTEL电话企业已分别有了10万、2万和1.75万IP电视用户。在中国，中国电信在广东和上海、中国网通在北京和东北分别开展了基于宽带ADSL接入网络IPTV运行试验。
2、各分类优缺点综述
从终端上分类两种方法全部含有网络电视特征，其中以数字电视机顶盒（STB）为信号接入设备方法有着终端分发成本高、处理能力弱。而采取以个人计算机（PC）为信号接入设备方法，有低分发成本（互联网下载、光盘分发）、处理器能力强先天优势。
二、天方P2P流媒体系统特点
作为以PC为落地终端天方CCIPTV P2P流媒体系统，从技术构架上讲是以P2P为媒体分发形式流媒体系统，它成功实现了在不改造现有网络基础设施前提下仅经过技术创新就达成和传统流媒体系统一样品质，而所需带宽资源和服务器负载资源消耗仅为传统流媒体系统十分之一甚至更低；从内容形态角度讲，天方CCIPTV P2P流媒体系统作为互联网软件系统充足支持网络媒体所必需互动性和个性化特征；从商业化角度讲，天方CCIPTV P2P流媒体系统是第一个充足考虑了系统运行所必需内容版权保护（DRM）、内容监控、用户认证管理、计费管理商用流媒体系统。
以此三大特征为基础，天方CCIPTV P2P流媒体系统能够支持很丰富应用和商业模式，具体来说天方CCIPTV P2P流媒体系统关键特点以下：

CCIPTV Live Server Professional 是新一代即时P2P流媒体专业服务器，她能未来自当地音、视频文件和来自电视卡、压缩卡、采集卡、摄像头、麦克风数据流公布到互联网，在极少带宽和服务器下轻松实现大面积直播功效，使网站在很短时间内就能够建设起支持10000人以上在线网络电视台。
本系统使用P2P流媒体关键技术，这是一个低成本高效率流媒体传输技术。她充足利用用户闲置上行带宽来帮助服务器分发流媒体内容。在P2P模式下，并非全部用户端全部从服务器获取媒体数据，用户端也连接其它用户端来获取媒体数据，所以在增加用户同时无须对应增加服务器和带宽，从而大大降低了服务器负载和带宽占用。
通常流媒体服务器，在100M带宽下能够支持300人在线观看300Kbps视频，而一样服务器和带宽下使用CCIPTV Live Server Professional 能够达成10000人以上在线。
P2P流媒体关键技术，极大节省服务器和带宽
本系统使用P2P流媒体关键技术，这是一个低成本高效率流媒体传输技术。她充足利用用户闲置上行带宽来帮助服务器分发流媒体内容。在P2P模式下，并非全部用户端全部从服务器获取媒体数据，用户端也连接其它用户端来获取媒体数据，所以在增加用户同时无须对应增加服务器和带宽，从而大大降低了服务器负载和带宽占用，成本降低几十倍以上。
 支持多个文件格式和多个设备采集方法
采集推送系统支持rm、rmvb、mpeg、mpg、mpeg4、avi、wmv、wma、mp3等多个文件格式，同时也支持采集电视卡、压缩卡、采集卡、摄像头、麦克风多个采集设备。
 智能断线重连，适应复杂不稳定网络环境
对于复杂网络环境，间歇性断线等问题，本系统开发了对应模块，她能自动断线重连，智能识别网络通畅情况，从而确保系统稳定性。
支持内嵌在WEB页面及弹出打开播放器模式
播放器可经过在WEB页面内嵌播放器播放节目，也能够在WEBURL链接点击打开弹出，为开发厂商提供了足够发挥空间，开发厂商可在WEB页面上进行登陆校验、收费校验等等。

三、天方P2P流媒体系统项目技术结构
物理拓扑图：

CCIPTV 采集推送服务器(CCIPTV Push)把从多种方法得到节目信号采集后推送到CCIPTV 直播服务器（CCIPTV Live Server），服务器经过缓存整理后把节目信号分发到各个用户端软件CCIPTV 播放器(CCIPTV Live PodCaster)，因为系统是构架在P2P协议上，所以用户端之间还能够进行节目信号再分发，从而大大减轻服务端网络负载。

1、CCIPTV 采集推送服务器(CCIPTV Push)
CCIPTV 采集推送服务器(CCIPTV Push)负责采集电视卡、压缩卡、采集卡、摄像头、麦克风信号，也能够来自本机文件，支持rm、rmvb、mpeg、mpg、mpeg4、avi、wmv、wma、mp3、DVD等多个文件格式，并将流推送到CCIPTV直播服务器（CCIPTV Live Server）。

（CCIPTV 采集推送服务器 界面）
支持播送方法包含：
（一、）直播：把现场拍摄节目信号直接经过采集服务器采集并推送播出。
（二、）转播：把信号源（比如有线电视、卫星接收机、影碟录像机等）节目信号经过采集服务器采集并推送播出。
（三、）录播：把事先准备好视频文件经过节目表安排按计划推送播出。
示意图：

采集推送服务器配置
CPU：P4D 2.8G以上
内存：512M以上
声卡：一般即可
网卡：10/100
视频捕捉设备：（采集卡：osprey 系列）、（TV卡）。说明：假如播放文件，不需要此项。
网络环境
512K ADSL或更高
性能
最高网络带宽利用率：95％
平均无故障工作时间：l个月以上
平均媒体码流：100 – 2048K/S
最大采集路数：视频1路/台，音频10路以上/台

2、CCIPTV直播服务器（CCIPTV Live Server）
CCIPTV直播服务器（CCIPTV Live Server）是一个服务器群集，服务器群集包含台服务器、频道服务器和媒体服务器。其中媒体服务器保留正在播出节目内容，能够经过多台媒体代理服务器对外分发，从而均衡网络负载，实现24*7高可用性和动态可伸缩性。系统经过心跳监测服务器追踪用户端软件使用情况，从而随时统计和管理用户使用统计。

（CCIPTV直播服务器（CCIPTV Live Server） 专业版界面）

CCIPTV 服务器专业版（CCIPTV Live Server Professional Edition）　　　　　　　　　
CCIPTV 服务器专业版是面向一般网站提供一个版本，她支持P2P流媒体广播服务，支持单服务器建立直播服务，支持CCIPTV Live PodCaster文件采集和设备采集形式，利用CCIPTV 服务器专业版，网站站长能够为自己网站建立同时支持万人以上在线直播频道。
CCIPTV 服务器企业版（CCIPTV Live Server Enterprise edition）　　　　 　　　　　
CCIPTV 服务器企业版是面向企业提供服务一个版本，她支持CCIPTV Live PodCaster文件采集和设备采集形式，支持更大面积P2P流媒体广播，支持多服务器负载均衡，支持电信级广播，支持分布式服务器布署。企业利用此版本可建立超大规模直播电视台，支持几十万人以上在线规模。
CCIPTV服务器配置
服务器所需最低配置为：
CPU：P4 2.4G 以上
内存：1G以上
硬盘：SCSI 36G以上
网卡：100/1000
性能
u 平均无故障工作时间：l个月以上
平均媒体码流：100 – 2048K/S
u 最大支持频道数：无限路
节目延迟时间：平均小于180秒
数据流控制响应时间：小于30秒
网络环境
每台服务器最少需要10M以上带宽
性能
u 平均无故障工作时间：l个月以上
每台服务器利用100M独享带宽对外提供350个独立直连，P2P分发后服务1万以上用户。

3、CCIPTV播放器(CCIPTV Live PodCaster 或 cciptvWebCtrl插件)
CCIPTV播放器(CCIPTV Live PodCaster或cciptvWebCtrl插件)在用户用户端上运行，负责播放
CCIPTV用户端配置：
CPU：P3 2.8G 以上
内存：256M以上
声卡：一般即可
网卡：10/100
操作系统：WIN ，WIN XP ，WIN
宽带：ADSL 512K以上宽带环境

（用户端界面）

（IE内嵌页面）

四、天方P2P流媒体系统优势
技术优势
（一、）低成本用户端分发/IE内置式安装分发
天方P2P流媒体系统用户端为纯软件模式，v2.3版本体积11兆经过宽带互联网下载只需要20秒，而cciptvWebCtrl插件更是不足900K。用户端经过以上方法分发，比较通常机顶盒＋电视网络电视模式大大降低了用户端分发成本。经过ActiveX控件浏览器插件形式安装，深入降低分发成本。
（二、）有确保节目源
（1）独立信号采集推送
天方P2P流媒体系统经过独立视频信号采集编码CCIPTV PUSH，并推送到专有网络服务器，确保稳定和可控信号源。
（2）自主研发P2P流媒体播放系统
天方P2P流媒体系统是中国第一套产品化基于InternetP2P流媒体管剪公布收听收看系统。包含从媒体采集，管理，公布。采取P2P模式分发媒体内容，实现了万人以上在线收听收看同一节目。经过这个平台，内容提供者能够建立自己频道，制作和管理自己媒体内容，经过提供内容销售内容获取利润。用户能够经过这个平台收听收看自己喜爱节目。我们在内容提供者和用户之间建立通道。
天方P2P流媒体系统采取P2P技术和可伸缩性视频编码技术相结合流媒体传输技术，这极大地提升每个用户所接收视频质量。因为可伸缩性码流可加性，媒体数据不用全部传输给每个用户，而是把它们分散传输给每个用户，再经过用户间连接，每个用户就能够得到合在一起媒体数据。即使每个用户和服务器连接带宽是有限，应用P2P技术，每个用户仍然能够经过流媒体系统享受高质量多媒体服务。
（三、）高效自主编码解码技术
WM9 视频编码技术
WMV9是微软企业最新推出视频编码标准，Windows Media 音频 / 视频 9 系列在相同数据码流下，和以往8系列压缩编码相比提升了20%音频质量，提升了15-50%视频质量 (关键表现在高码流情况下) . Windows Media 音频 / 视频 9 系列提供高保真数字音频回放，不管是在拨号低带宽下或是在宽带接入情况下，不管是用于点播服务，或是直播更或是基于物理介质媒体分发服务。
（四、）可控制数字版权保护
针对现在互联网上数字内容很轻易复制、修改，从而造成盗版、侵权猖獗现实状况，本系统采取全程数字版权保护技术（Digital Rights Management，即DRM），对播放内容进行版权保护。

第三部分 经典案例
一、 广东联通宽带新时空直播
网址：
说明：“宽带新时空”是由中国联通和华星文化企业共同建设宽带流媒体视频服务系统，作为中国联通“一网联通”宽带增值业务影视版块，“宽带新时空”面向中国联通宽带用户（ADSL、LAN）提供清楚流畅正版影视节目标直播和点播服务，节目内容分为综合、体育、音乐、影视、教育、娱乐、互动等多个类别，充足满足中国联通用户宽带影视娱乐需求。华星文化企业作为文化部下属网络文化专业委员会企业，专业从事网络文化产品开发和运行，包含网络音像产品管理系统和网上流媒体播放系统等。
开通频道：10个
效果：顺利服务广东联通30万用户
页面：

二、天津网通世界直播
网址：
说明：“世界直播”是中国网通宽带用户提供清楚流畅影视节目标直播和点播服务，节目内容分为综合、体育、音乐、影视、教育、娱乐、互动等多个类别，充足满足用户宽带影视娱乐需求。
效果：顺利服务天津网通60万用户
创办频道：11个
页面：
