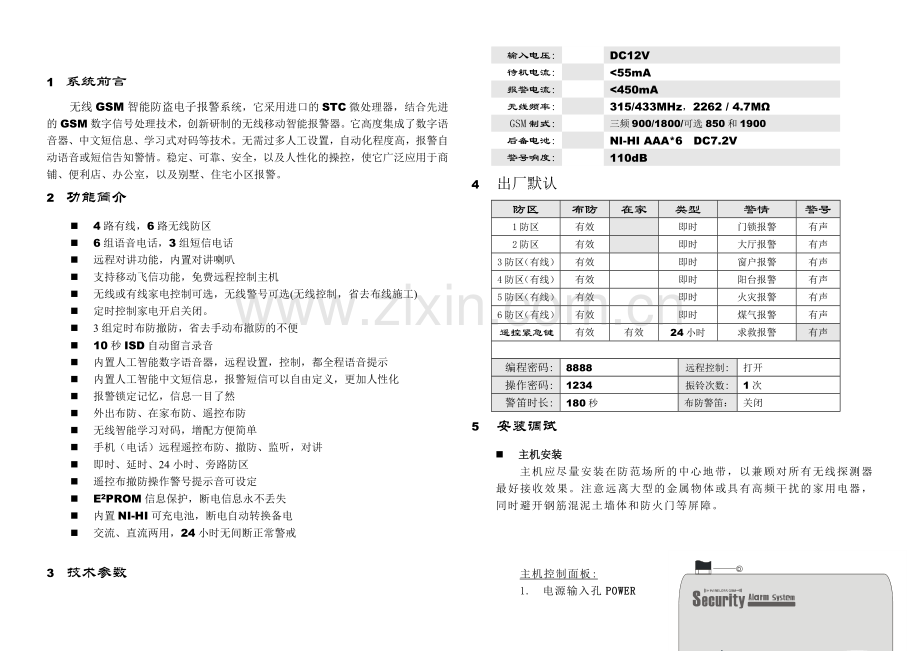

1　系统前言
无线GSM智能防盗电子报警系统，它采用进口的STC微处理器，结合先进的GSM数字信号处理技术，创新研制的无线移动智能报警器。它高度集成了数字语音器、中文短信息、学习式对码等技术。无需过多人工设置，自动化程度高，报警自动语音或短信告知警情。稳定、可靠、安全，以及人性化的操控，使它广泛应用于商铺、便利店、办公室，以及别墅、住宅小区报警。
2　功能简介
n 4路有线，6路无线防区
n 6组语音电话，3组短信电话
n 远程对讲功能，内置对讲喇叭
n 支持移动飞信功能，免费远程控制主机
n 无线或有线家电控制可选，无线警号可选(无线控制，省去布线施工)
n 定时控制家电开启关闭。
n 3组定时布防撤防，省去手动布撤防的不便
n 10秒ISD自动留言录音
n 内置人工智能数字语音器，远程设置，控制，都全程语音提示
n 内置人工智能中文短信息，报警短信可以自由定义，更加人性化
n 报警锁定记忆，信息一目了然
n 外出布防、在家布防、遥控布防
n 无线智能学习对码，增配方便简单
n 手机（电话）远程遥控布防、撤防、监听，对讲
n 即时、延时、24小时、旁路防区
n 遥控布撤防操作警号提示音可设定
n E2PROM信息保护，断电信息永不丢失
n 内置NI-HI可充电池，断电自动转换备电
n 交流、直流两用，24小时无间断正常警戒

3 技术参数
输入电压:

DC12V
待机电流:

<55mA
报警电流:

<450mA
无线频率:

315/433MHz，2262 / 4.7MΩ
GSM制式:

三频900/1800/可选850和1900
后备电池:

NI-HI AAA*6 DC7.2V
警号响度:

110dB
4　 出厂默认
防区
布防
在家
类型
警情
警号
1防区
有效

即时
门锁报警
有声
2防区
有效

即时
大厅报警
有声
3防区（有线）
有效

即时
窗户报警
有声
4防区（有线）
有效

即时
阳台报警
有声
5防区（有线）
有效

即时
火灾报警
有声
6防区（有线）
有效

即时
煤气报警
有声
遥控紧急键
有效
有效
24小时
求救报警
有声

编程密码:
8888
远程控制:
打开
操作密码:
1234
振铃次数:
1次
警笛时长:
180秒
布防警笛：
关闭
5 安装调试
n 主机安装
主机应尽量安装在防范场所的中心地带，以兼顾对所有无线探测器最好接收效果。注意远离大型的金属物体或具有高频干扰的家用电器，同时避开钢筋混泥土墙体和防火门等屏障。

主机控制面板:
1. 电源输入孔POWER

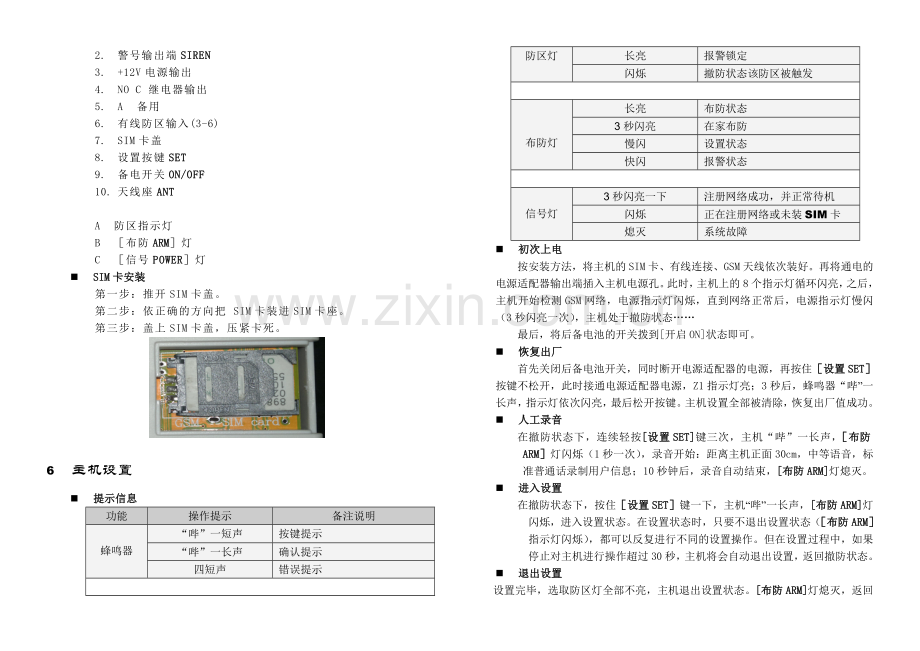

2. 警号输出端SIREN
3. +12V电源输出
4. NO C 继电器输出
5. A 备用
6. 有线防区输入(3-6)
7. SIM卡盖
8. 设置按键SET
9. 备电开关ON/OFF
10. 天线座ANT

A 防区指示灯
B ［布防ARM］灯
C ［信号POWER］灯
n SIM卡安装
第一步：推开SIM卡盖。
第二步：依正确的方向把 SIM卡装进SIM卡座。
第三步：盖上SIM卡盖，压紧卡死。

6 主机设置
n 提示信息
功能
操作提示
备注说明

蜂鸣器

“哔”一短声
按键提示
“哔”一长声
确认提示
四短声
错误提示

防区灯
长亮
报警锁定
闪烁
撤防状态该防区被触发

布防灯
长亮
布防状态
3秒闪亮
在家布防
慢闪
设置状态
快闪
报警状态

信号灯
3秒闪亮一下
注册网络成功，并正常待机
闪烁
正在注册网络或未装SIM卡
熄灭
系统故障
n 初次上电
按安装方法，将主机的SIM卡、有线连接、GSM天线依次装好。再将通电的电源适配器输出端插入主机电源孔。此时，主机上的8个指示灯循环闪亮，之后，主机开始检测GSM网络，电源指示灯闪烁，直到网络正常后，电源指示灯慢闪（3秒闪亮一次），主机处于撤防状态……
最后，将后备电池的开关拨到[开启ON]状态即可。
n 恢复出厂
首先关闭后备电池开关，同时断开电源适配器的电源，再按住［设置SET］按键不松开，此时接通电源适配器电源，Z1指示灯亮；3秒后，蜂鸣器“哔”一长声，指示灯依次闪亮，最后松开按键。主机设置全部被清除，恢复出厂值成功。
n 人工录音
在撤防状态下，连续轻按[设置SET]键三次，主机“哔”一长声，［布防ARM］灯闪烁（1秒一次），录音开始：距离主机正面30cm，中等语音，标准普通话录制用户信息；10秒钟后，录音自动结束，[布防ARM]灯熄灭。
n 进入设置
在撤防状态下，按住［设置SET］键一下，主机“哔”一长声，[布防ARM]灯闪烁，进入设置状态。在设置状态时，只要不退出设置状态（［布防ARM］指示灯闪烁），都可以反复进行不同的设置操作。但在设置过程中，如果停止对主机进行操作超过30秒，主机将会自动退出设置，返回撤防状态。
n 退出设置
设置完毕，选取防区灯全部不亮，主机退出设置状态。[布防ARM]灯熄灭，返回撤防状态。
n 遥控对码
遥控对码
在撤防状态下，进入设置，再轻按一次[设置SET]键，主机提示：“遥控器发码”，所有防区灯长亮，进入遥控器对码；取需要对码的遥控器按任意键，发射一个无线信号给主机；主机收到信号后提示“对码成功”，所有防区灯熄灭。遥控器对码成功。
注意：主机最多可对码8个遥控器，其它遥控器对码方法相同。
删除遥控
在撤防状态下，进入设置，再轻按一次[设置SET]键，主机提示：“遥控器发码”，所有防区灯长亮，进入遥控器对码；再次按住［设置SET］键不放，3秒后，主机提示：“删除成功”，所有防区灯熄灭。遥控器删除成功。
注意：遥控器删除操作，每次操作都会删除所有的遥控器。
n 防区对码
防区对码
在撤防状态下，进入设置，轻按一次[设置SET]键，进入遥控器对码；再次轻按［设置SET］键一次，防区1指示灯亮起，主机提示：“探测器发码”，然后，取需要对码的探测器，触发报警向主机发射一个无线信号；主机收到信号后提示“对码成功”，1防区指示灯熄灭。1防区对码成功。
注意：在撤防状态下，进入设置，跳过遥控器对码后，继续轻按［设置SET］键，防区指示灯依次亮起，选定对码的防区，防区指示灯亮起。重复以上对码操作，进行其它防区的对码。
删除对码
在撤防状态下，进入设置，跳过遥控器对码；再次轻按［设置SET］键，防区1指示灯亮起，主机提示：“探测器发码”，然后，长按［设置SET］键3秒后，主机提示：“删除成功”，1防区指示灯熄灭。1防区删除对码成功。
7 遥控编程
本主机的所有编程都是由手机（或固定电话）拨通主机GSM卡号，通过电话按键操作或者发送短信设置完成的。
在撤防状态，GSM网络检测正常后，拨打主机的SIM卡号码，主机自动提机接听，语音提示“请输入密码”，输入正确的编程密码（出厂值为：8888），主机“哔”一长声，［布防ARM］灯闪烁，表示进入远程编程状态。
n 功能指令
功能
操作指令
备注说明
进入编程
输入[密码]
“哔”一长声
退出设置
电话直接挂机
“哔”一短声
修改密码
[30] + [新密码] + [#]
出厂值为：1234
编程密码
[31] + [新密码] + [#]（修改）
出厂值为：8888
设置电话
[51] + [电话号码] + [#]
[51]~[56]六组
删除电话
[51] + [#]
[51]~[56]六组
短信电话
[57] + [电话号码] + [#]
[57]~[59]三组
删除短信
[57] + [#]
[57]~[59]三组
防区编程
[60]+[01~08]+[1~4]+[1~8]+[0/1]+[#]
出厂值为：1/1/1
留守防区
[61] + [01~08] + [0/1] + [#]
出厂值为：0
远程控制
[密码] + [1/2/3]
语音提示
家电开启
密码5或者7#

家电关闭
密码6或者8#

n 短信指令
功能
短信指令
备注说明
修改密码
编程密码30新密码#
出厂值为：1234
编程密码
编程密码31新密码#
出厂值为：8888
设置电话
编程密码51电话号码#
[51]~[56]六组
删除电话
编程密码51#
[51]~[56]六组
短信电话
编程密码57电话号码#
[57]~[59]三组
删除短信
编程密码57#
[57]~[59]三组
防区编程
编程密码60编程内容#
出厂值为：1/1/1
留守防区
编程密码61编程内容#
出厂值为：0
远程布防
操作密码1#

远程撤防
操作密码2#

家电开启
操作密码5或者7#

家电关闭
操作密码6或者8#

n 修改密码
在遥控编程状态，直接通过电话按键输入地址码［30］/［31］，再输入四位
数的新密码，最后按［#］键确认。主机“哔”一长声，设置成功。
操作密码：
编程密码：
举例说明：“X”代表设置的新密码；例将编程密码出厂值（8888）修改为新密码：0000。

短信指令：8888310000#
操作密码：用手机（或固定电话）拨打SIM卡号码时，如果输入的是操作密
码（出厂值为1234），就只能进行远程布防、撤防、监听功能操作。
编程密码：用手机（或固定电话）拨打SIM卡号码时，如果输入的是编程密
码（出厂值为8888），就只能进行语音电话、短信手机号、和功能设置。
注意：操作密码一定不能与编程密码设为同一个号码。G
n 电话设置
语音电话
语音电话为报警时，向用户手机（固话）传送报警语音信息（如：五防区，阳台报警，这里是......）的电话号码，一共6组。
遥控编程状态下，输入地址码[51]~[56] 键，再输入手机（固话）号码，再[#]键确认。[51]~[56]分别为第一到第六组的语音报警电话号码对应的地址码。
电话设置：

删除电话：

举例说明：“X”代表设置的语音报警电话；将0755-12345678设置第2组语音电话号码

短信指令：888852075512345678#
将第3组语音电话号码删除

短信指令：888853#
短信电话
短信电话为报警时，只向手机用户发送报警短信（如：五防区，阳台报警）的手机号码，一共3组。
遥控编程状态下，输入地址码[57]~[59] 键，再输入手机号码，再加[#]键确认。[57]~[59]分别为第一组至第六组的语音报警电话号码对应的地址码。
设置号码：

删除号码：

举例说明：“X”代表设置的短信手机号码；将13811111111设置第1个短信号码

将第1组短信号码删除

短信指令：888857#
n 防区编程
在遥控编程状态下，输入地址码[60]键，先输入[1~6]的防区号，还输入[1~4]
的防区类型，再输入[1~6]防区位置，再选择[0/1]警号是否响声，最后加[#]确认。
操作：
说明：“A”代表防区号；“B”代表防区类型；“C”代表报警位置；“D”代表警号
有声无声。
A 防 区 号：[1~6]分别对应1防区到6防区。
B防区类型：[1]即时防区、［2］防区延时40秒、［3］24小时防区、［4］旁路防区。
C安装位置：[1]求救报警、［2］火灾报警、［3］煤气泄露、［4］门锁报警、
［5］大厅报警、［6］窗户报警、［7］阳台报警、［8］周界报警。
D警号方式：[0]为无声报警，[1]为有声报警。　
举例说明：将1防区设为24小时、火灾报警、警号有声

短信指令：8888601321#
n 在家防区
在设置状态下，按地址码[61] 键，输入相应的防区号[1~6]键，再选择[0/1]
键，最后加[#]键确认。
操作：
“A”防区号：[1~6]分别对应1防区到6防区。
“B”在家（留守）布防时，［0］代表无效（不报警），［1］代表有效（报警）。
举例说明：“A”代表防区号；“B”代表在家布防有效/无效；将1防区设为在家（留守）布防有效

短信指令：88886111#
n 操作警号
在遥控编程状态下，输入地址码[75] 键，选择遥控器布撤防操作时，警号
是否发声[0/1]键，再加[#]键确认。[1]为遥控器布撤防操作时发音，[0]为遥控器布撤防操作时不发音。出厂值为[0]，遥控器布撤防不发出提示音。
操作：
说明：“A”代表遥控布撤防时，警号是否发出提示音：［0］不发声，［1］发声。
短信指令：8888751#
n 自定义防区报警短信内容
自定义短信格式：【编程密码】+【9】+【1-6防区】+【#】+【10个以内中文字】+【#】
例如：把5防区报警发的短信改为：家里有小偷速度报警
短信内容为：888895#家里有小偷速度报警#
5防区报警后，发送的短信为“家里有小偷速度报警”。
删除自定义短信：【9】+【1-6防区】+#
短信指令：888891-6#

n 时钟设置方法
在设置状态下，首先按主机键盘上地址码[32] 键，再输入设置当前小时时间（24小时制）［AA］；再加当前分钟时间［BB］；最后加［#］键确认，主机“哔”一长声。
设置方法：【32】ð【AA】ð【BB】】ð【#】
AA代表：当前时间的小时数。
BB代表：当前时间的分钟数。
举例说明： 3点35分的设置；
操作方法：【32】ð【03】ð【35】ð【#】
短信指令：8888320335#
n 定时设置
1 定时布防
在设置状态下，首先按主机键盘上地址码[33～35] 键，再输入需要定时自动布防时间的小时［AA］和分钟［BB］数字键，最后加[#]键确认；主机“哔”一长声。
设置方法：【XX】ð【AA】ð【BB】ð【#】
XX代表：33、34、35三组定时自动布防的地址码。
AA代表：自动布防的时间小时数。
BB代表：自动布防的时间分钟数。
举例说明：每天下午10点45分自动布防的设置；
操作方法：【33】ð【22】ð【45】ð【#】
短信指令：8888332245#
2 定时撤防
在设置状态下，首先按主机键盘上地址码[36～38] 键，再输入需要定时自动撤防时间的小时［AA］和分钟［BB］数字键，最后加[#]键确认；主机“哔”一长声。
设置方法：【XX】ð【AA】ð【BB】ð【#】
XX代表：36、37、38三组定时自动撤防的地址码。
AA代表：自动撤防的时间小时数。
BB代表：自动撤防的时间分钟数。
举例说明：每天上午7点55分自动撤防的设置；
操作方法：【36】ð【07】ð【55】ð【#】
短信指令：8888360755#
3 定时开关
在设置状态下，首先按主机键盘上地址码[39] 键，再选择打开/关闭定时布撤防功能［1/0］键，最后加[#]键确认；主机“哔”一长声。出厂默认开启。
设置方法：【39】ð【0/1】ð【#】
0代表：关闭所有定时布撤防功能。
1代表：打开所有定时布撤防功能。
举例说明：打开定时布撤防功能的设置；
操作方法：【39】ð【1】ð【#】
短信指令：8888391#
4 定时家电开启
在设置状态下，首先按主机键盘上地址码[45，47] 键，再输入设置当前小时时间（24小时制）［BB］；再加当前分钟时间［CC］；最后加［#］键确认，主机“哔”一长声。
设置方法：【AA】ð【BB】ð【CC】】ð【#】
AA代表：45表示1路家电开启地址,47表示2路家电开启地址。
BB代表：当前时间的小时数。
CC代表：当前时间的分钟数。

举例说明： 3点35分的开启1路家电；
操作方法：【45】ð【03】ð【35】ð【#】
短信指令：8888450335#
5 定时家电关闭
在设置状态下，首先按主机键盘上地址码[46，48] 键，再输入设置当前小时时间（24小时制）［BB］；再加当前分钟时间［CC］；最后加［#］键确认，主机“哔”一长声。
设置方法：【AA】ð【BB】ð【CC】】ð【#】
AA代表：46表示1路家电关闭地址,48表示2路家电关闭地址。
BB代表：当前时间的小时数。
CC代表：当前时间的分钟数。
举例说明： 23点35分的关闭1路家电；
操作方法：【46】ð【23】ð【35】ð【#】
短信指令：8888462335#
8 操作说明
n 外出布防
外出布防是指家中无人时，需要对报警现场进行全方位的探测警戒；报警器的所有探测器处于工作状态，当有探测源（防盗、防火、煤气泄漏等）触发探测器时，报警系统马上报警。外出布防操作后，主机上的[布防]灯长亮。
遥控操作：按遥控器的［］键一次即可。
短信指令：12341#
n 在家布防
在家（留守）布防是指用户有人在家时，为了安全起见，需要让报警系统外围的门、窗、阳台、周界探测器工作，而又不想自已触发室内的探测器产生误报；此时选择在家布防：让一部分探测器工作，另一部分探测器不工作。在家布防功能需要设置，才能正常使用，主机上的[布防]灯长亮。
遥控操作：按遥控器的［］键一次即可。
n 撤防操作
撤防就是主机报警时中止这次报警或让报警系统处于非警戒状态，撤防后触发探测器，报警主机也不报警（24小时防区和遥控器紧急按钮除外）。撤防后[布防]熄灭。
遥控操作：按遥控器［］键一下。
短信指令：12342#
n 消警操作
消警就是清除报警记忆，当主机发生报警后，所有被触发的防区指示灯都会亮起并被锁定。只有在撤防状态下，再一次重复撤防操作,才能消除报警的防区锁定显示；消警操作后，所有的[防区]灯都会熄灭。
遥控操作：按遥控器［］键一次。
n 紧急报警
遥控操作：按遥控器［］键一下。
n 电话接警
主机报警后，自动依次拨打所有预设的电话（手机）。当提机接听:电话听筒
即时播出报警录音，让用户获得报警信息。同时，还可以通过电话（手机）键盘按键操作，对报警主机进行远程遥控：
[1]键：主机中止报警，并且布防；主机不再拨打电话。
[2]键：主机中止报警，并且撤防；主机不再拨打电话
[3]键：主机中止报警，对现场监听30秒，不再拨打电话；如需继续监听，重复按[3]继续延时监听30秒。
[4]键：主机中止报警，现场对讲30秒，不再拨打电话；如需继续对讲，重复按[4]键延时30秒。
[5]键：开启1路家电，开启继电器
[6]键：关闭1路家电，关闭继电器
[7]键：开启2路家电
[8]键：关闭2路家电
[9]键：开启警号或者无线警号，如需关闭警号，按1,2,3,4键中一个即可。
短信指令：1234【1-9】#
电话接警后，只听报警语音，不进行远程遥控而直接挂机，主机将继续拨打后面的电话报警，直至有人接听。如无人接听，主机会循环拨打所有电话三遍后，会自动挂机。
n 远程遥控
通过电话（手机）拨打与报警主机相连的电话号码，1个振铃周期过后，听
筒语音提示“滴~~~”或，“请输入密码”，通过电话（手机）按键输入密码（远程遥控密码出厂值为：1234）。密码正确，听筒语音提示“滴~~~” 或“布防按①，撤防按②，监听按③,对讲按④”。具体操作如下：
[1]键：布防，布防成功听筒语音提示“滴~~~” 或“系统布防”。
[2]键：撤防，撤防成功听筒语音提示“滴~~~滴~~~” 或“系统撤防”。
[3]键：监听30秒，如需继续监听，重复按[3]键延时30秒。
[4]键：现场对讲30秒，如需继续对讲，重复按[4]键延时30秒。
[5]键：开启1路家电，开启继电器
[6]键：关闭1路家电，关闭继电器
[7]键：开启2路家电
[8]键：关闭2路家电
[9]键：开启警号或者无线警号，如需关闭警号，按2键即可。
短信指令：1234【1-9】#
n 开启/关闭无线设备操作：41+1/0+#
开启短信：8888+411#，关闭短信：8888+410#
开启无线设备后，操作有效，电源灯快闪状态为发射无线信号。
n 家电控制
家电开关配对：家电开关只有和主机配对后，才可以受主机的信号控制。
学习配对方法：参照家电开关说明书，操作配件处于对码状态。进入远程控制，按5-8键操作主机发出控制配件开启或者关闭信号，对码到配件上面即可。
信号加密：加密后的无线信号，可以减少家电受到其它干扰信号而误动作。加密方法：进入系统设置，输入73+XX（2位加密数据）+#
短信操作：888873XX#
家电控制的设置有一定的复杂度，建议用户直接从厂家采购配套。
n 连接无线警号（选配功能）
本主机可以接无线警号，避免警号安装在主机位置附近，报警时候声音太大，影响主人。
警号配对：无线警号只有和主机配对后，才可以受主机的信号控制。
配对方法：参照无线警号说明书，操作配件处于对码状态。连续按主机设置键4次，发送开启无线警号信号；连续按主机设置键5次，发送关闭无线警号信号；对码到配件上面即可。配对后的无线警号，在主机报警后鸣叫，主机撤防后停止。（由于无线控制，可能有一定的时间延时）
信号加密：加密后的无线信号，可以减少无线警号受到其他干扰信号而误动作。加密方法：进入系统设置，输入74+XX（2位加密数据）+#
短信操作：888874XX#
无线警号控制的设置有一定的复杂度，建议用户直接从厂家采购配套。
9 常见故障

不能拨号
l 主机没有布防？
l 电话号码设置错误？
l 延时报警？
l SIM卡欠费
警号无音
l 没有插外置电源？

检测不到网络
l SIM是否为GSM卡？
l SIM不要设置PIN码
l 电池电量不足？
l GSM信号差？

远程控制不灵敏
l GSM信号差？
l 更换SIM卡
l 用同网络的手机测试
配件距离近
l 配件的电量不足

产品保修证书

客户名： 购机日期：

联系电话：

联系地址：

日期
维修记录

用户须知：购买本产品，拥有一个月包换，1年保修，终身维护的权力（人为损坏或者不可抗拒的因素损坏，需要再支付零件费用）
