水泥罐安装施工技术.doc

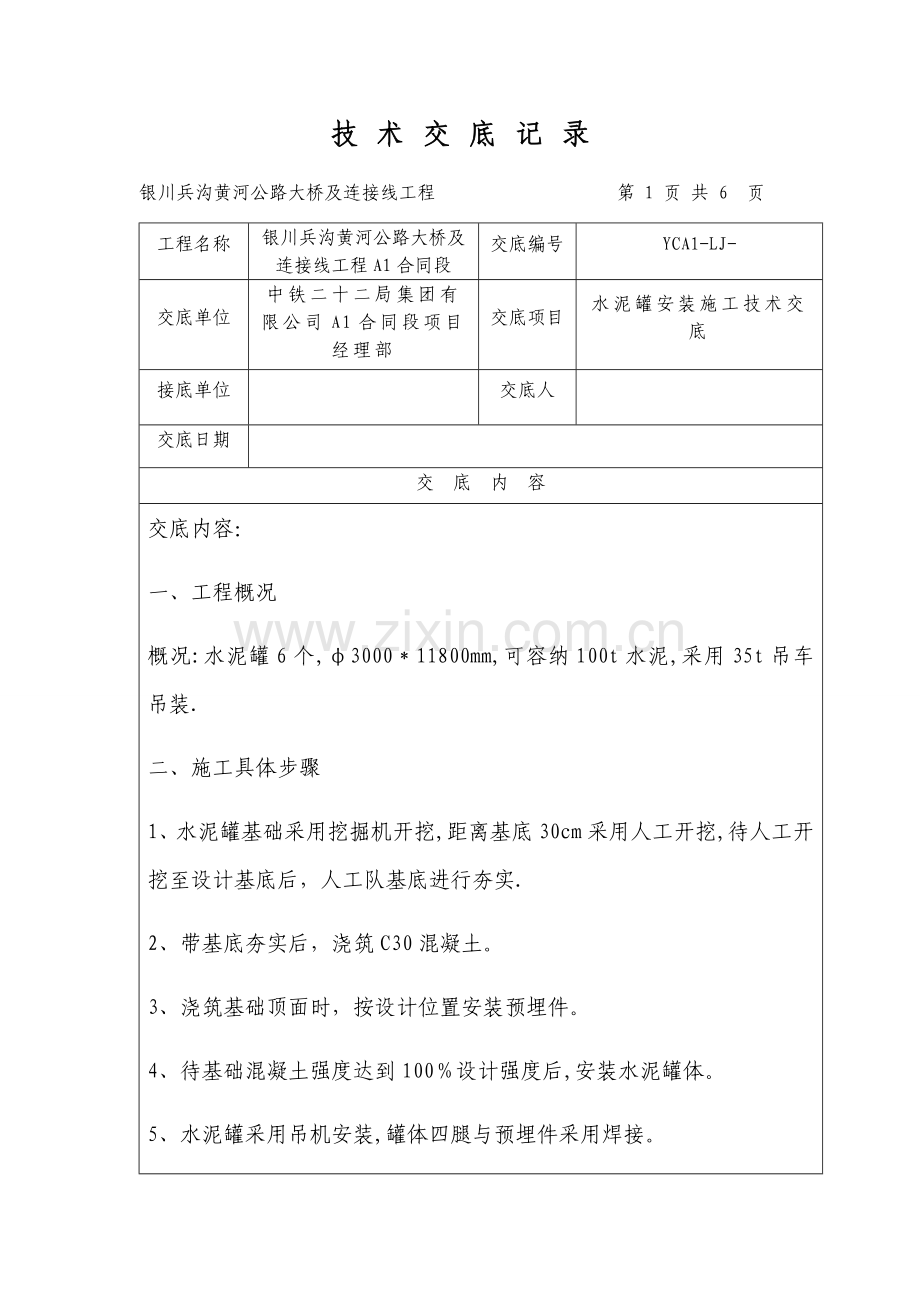

技术交底记录
银川兵沟黄河公路大桥及连接线工程 第 1 页 共 6 页
工程名称
银川兵沟黄河公路大桥及连接线工程A1合同段
交底编号
YCA1-LJ-
交底单位
中铁二十二局集团有限公司A1合同段项目经理部
交底项目
水泥罐安装施工技术交底
接底单位

交底人

交底日期

交 底 内 容
交底内容：
一、 工程概况
概况:水泥罐6个,φ3000＊11800mm,可容纳100t水泥,采用35t吊车吊装.
二、 施工具体步骤
1、 水泥罐基础采用挖掘机开挖,距离基底30cm采用人工开挖,待人工开挖至设计基底后，人工队基底进行夯实.
2、 带基底夯实后，浇筑C30混凝土。
3、 浇筑基础顶面时，按设计位置安装预埋件。
4、 待基础混凝土强度达到100％设计强度后,安装水泥罐体。
5、 水泥罐采用吊机安装,罐体四腿与预埋件采用焊接。

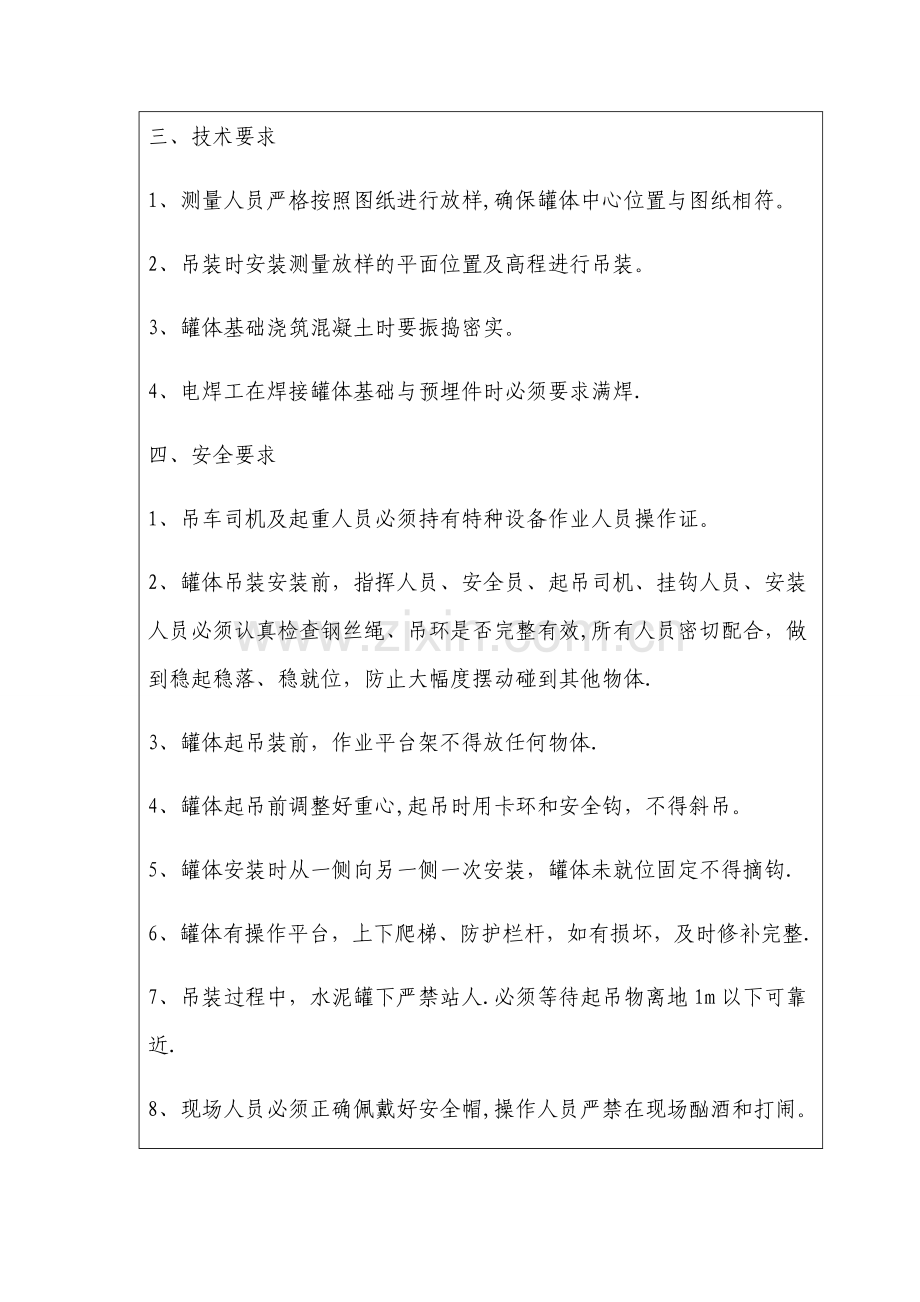

三、 技术要求
1、 测量人员严格按照图纸进行放样,确保罐体中心位置与图纸相符。
2、 吊装时安装测量放样的平面位置及高程进行吊装。
3、 罐体基础浇筑混凝土时要振捣密实。
4、 电焊工在焊接罐体基础与预埋件时必须要求满焊.
四、 安全要求
1、 吊车司机及起重人员必须持有特种设备作业人员操作证。
2、 罐体吊装安装前，指挥人员、安全员、起吊司机、挂钩人员、安装人员必须认真检查钢丝绳、吊环是否完整有效,所有人员密切配合，做到稳起稳落、稳就位，防止大幅度摆动碰到其他物体.
3、 罐体起吊装前，作业平台架不得放任何物体.
4、 罐体起吊前调整好重心,起吊时用卡环和安全钩，不得斜吊。
5、 罐体安装时从一侧向另一侧一次安装，罐体未就位固定不得摘钩.
6、 罐体有操作平台，上下爬梯、防护栏杆，如有损坏，及时修补完整.
7、 吊装过程中，水泥罐下严禁站人.必须等待起吊物离地1m以下可靠近.
8、 现场人员必须正确佩戴好安全帽,操作人员严禁在现场酗酒和打闹。
9、 高空作业人员必须佩戴安全带，安全带必须高挂低用,人员行走时不得东张西望，休息时不得将身体紧靠防护栏杆.
水泥罐基础位置图

审核人

交底人

被交底人
