工业中常用的传感器.doc

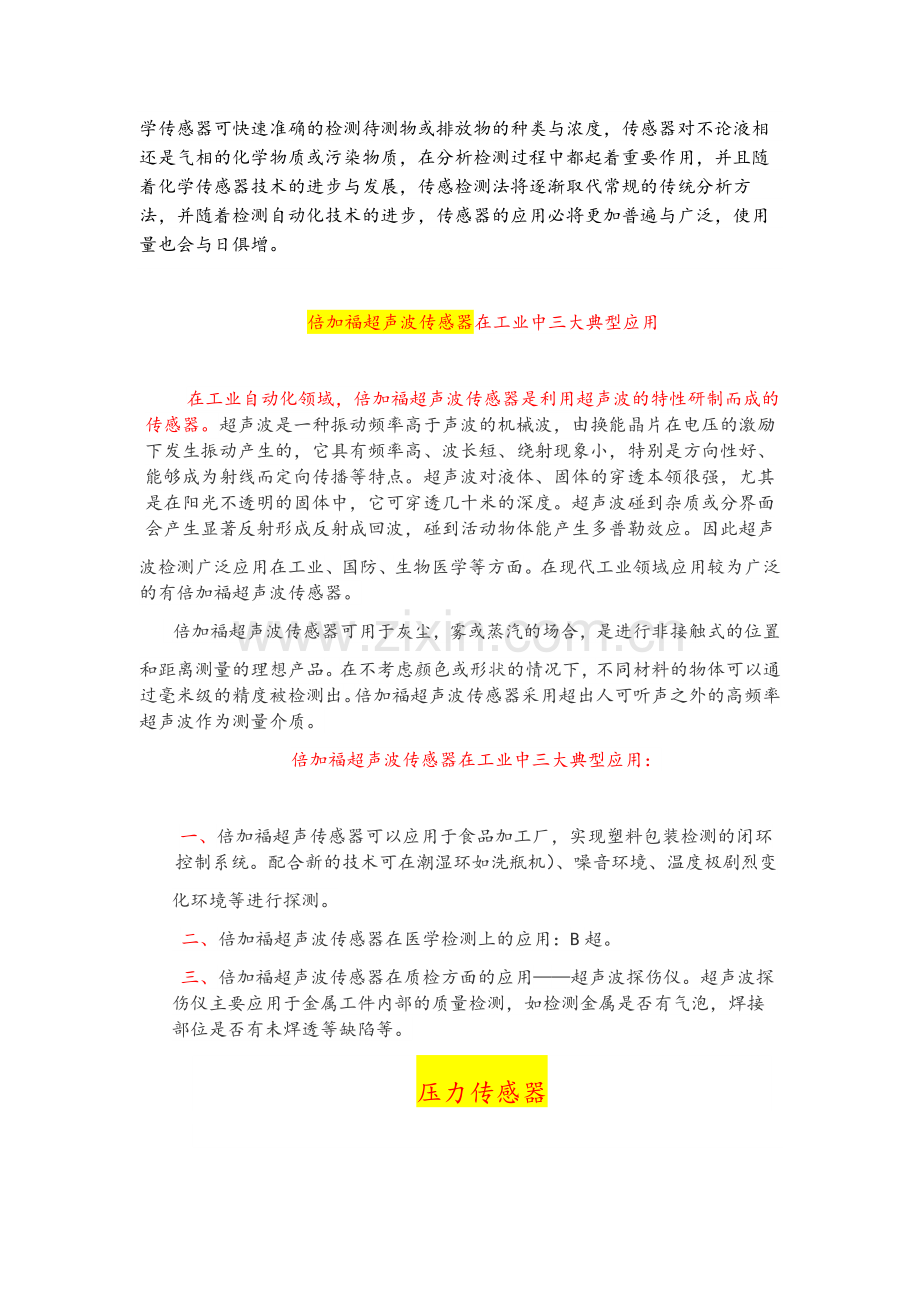

什么是传感器？传感器(英文名称:transducer/sensor)是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。特点：传感器的特点包括:微型化、数字化、智能化、多功能化、系统化、网络化。它是实现自动检测和自动控制的首要环节。传感器的存在和发展，让物体有了触觉、味觉和嗅觉等感官，让物体慢慢变得活了起来。通常根据其基本感知功能分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类。传感器在工业中的应用：化学传感器在石化工业中的应用石油化工产业对国民经济有重要影响，整个石化工业领域包括：上游的轻油裂解炼油厂、中游的塑料中间原料厂和属于下游的塑料加工及塑料化工厂等。在上述各类工厂的生产工艺过程中经常会不同程度的产生或排放一些污染性石油化工产业对国民经济有重要影响，整个石化工业领域包括：上游的轻油裂解炼油厂、中游的塑料中间原料厂和属于下游的塑料加工及塑料化工厂等。在上述各类工厂的生产工艺过程中经常会不同程度的产生或排放一些污染性有害气体如：h2s、so2、nox、voc、co、ch4、nh3、cl2等，因此，除需使用各种化学传感器来检测这些有害排放物质之外，还将它们用于生产工艺过程的控制、工业安全保障、工艺卫生、环保与污染防止等多项用途。尤其是在生产安全和环境保护方面越来越引起各方面的高度重视。目前石化工厂对许多化学物质的检测，主要依靠使用各种化学传感器，在石化工厂中比较常见的化学传感器有：加氢裂解反应工艺过程检测h2泄漏或h2s排放的传感器，锅炉燃烧过程的sox和nox排放及内燃机等的燃烧过程控制的o2浓度的检测传感器，以及制造工艺所排放的voc的监测等。使用化学传感器可快速准确的检测待测物或排放物的种类与浓度，传感器对不论液相还是气相的化学物质或污染物质，在分析检测过程中都起着重要作用，并且随着化学传感器技术的进步与发展，传感检测法将逐渐取代常规的传统分析方法，并随着检测自动化技术的进步，传感器的应用必将更加普遍与广泛，使用量也会与日俱增。倍加福超声波传感器在工业中三大典型应用在工业自动化领域，倍加福超声波传感器是利用超声波的特性研制而成的传感器。超声波是一种振动频率高于声波的机械波，由换能晶片在电压的激励下发生振动产生的，它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。超声波对液体、固体的穿透本领很强，尤其是在阳光不透明的固体中，它可穿透几十米的深度。超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。因此超声波检测广泛应用在工业、国防、生物医学等方面。在现代工业领域应用较为广泛的有倍加福超声波传感器。 倍加福超声波传感器可用于灰尘，雾或蒸汽的场合，是进行非接触式的位置和距离测量的理想产品。在不考虑颜色或形状的情况下，不同材料的物体可以通过毫米级的精度被检测出。倍加福超声波传感器采用超出人可听声之外的高频率超声波作为测量介质。倍加福超声波传感器在工业中三大典型应用：一、倍加福超声传感器可以应用于食品加工厂，实现塑料包装检测的闭环控制系统。配合新的技术可在潮湿环如洗瓶机）、噪音环境、温度极剧烈变化环境等进行探测。 二、倍加福超声波传感器在医学检测上的应用：B超。三、倍加福超声波传感器在质检方面的应用超声波探伤仪。超声波探伤仪主要应用于金属工件内部的质量检测，如检测金属是否有气泡，焊接部位是否有未焊透等缺陷等。压力传感器 压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业 压力传感器主要应用于：增压缸、增压器、气液增压缸、气液增压器、压力机，压缩机，空调制冷设备等领域。1、应用于液压系统压力传感器在液压系统中主要是来完成力的闭环控制。当控制阀芯突然移动时，在极短的时间内会形成几倍于系统工作压力的尖峰压力。在典型的行走机械和工业液压中，如果设计时没有考虑到这样的极端工况，任何压力传感器很快就会被破坏。需要使用抗冲击的压力传感器，压力传感器实现抗冲击主要有2中方法，一种是换应变式芯片，另一种方法是外接盘管，一般在液压系统中采用第一种方法，主要是因为安装方便。此外还有一个原因是压力传感器还要承受来自液压泵不间断的压力脉动。2.应用于安全控制系统压力传感器在安全控制系统中经常应用，主要针对的领域是空压机自身的安全管理系统。在安全控制领域有很多传感器应用，压力传感器作为一种非常常见的传感器，在安全控制系统中应用也不足为奇。在安全控制领域应用一般从性能方面来考虑，从价格上的考虑，还有从实际操作的安全性方便性来考虑，实际证明选择压力传感器的效果非常好。压力传感器利用机械设备的加工技术将一些元件以及信号调节器等装置安装在一块很小的芯片上面。所以体积小也是它的优点之一，除此之外，价格便宜也是它的另一大优点。在一定程度上它能够提高系统测试的准确度。在安全控制系统中，通过在出气口的管道设备中安装压力传感器来在一定程度上控制压缩机带来的压力，这算是一定的保护措施，也是非常有效的控制系统。当压缩机正常启动后，如果压力值未达到上限，那么控制器就会打开进气口通过调整来使得设备达到最大功率。3.应用于注塑模具压力传感器在注塑模具中有着重要的作用。压力传感器可被安装在注塑机的喷嘴、热流道系统、冷流道系统和模具的模腔内，它能够测量出塑料在注模、充模、保压和冷却过程中从注塑机的喷嘴到模腔之间某处的塑料压力。4.应用于监测矿山压力传感器技术作为矿山压力监控的关键性技术之一。一方面，我们应该正确应用已有的各种传感器来为采矿行业服务；另一方面，作为传感器厂家还要研制和开发新型压力传感器来适应更多的采矿行业应用。压力传感器有多种，而基于矿山压力监测的特殊环境，矿用压力传感器主要有：振弦式压力传感器、半导体压阻式压力传感器、金属应变片式压力传感器、差动变压器式压力传感器等。这些传感器在矿产行业都有广泛的应用，具体使用哪种传感器还有根据具体的采矿环境进行选择。5.应用于促进睡眠压力传感器本身无法促进睡眠，我们只是将压力传感器放在床垫地下，由于压力传感器具有高灵敏度，当人发生翻身、心跳以及呼吸等有关的动作时，传感器会分析这一系列信息，去推断睡眠人睡觉处于一个什么状态，然后通过对传感器的分析，收集传感器的信号得到心跳和呼吸节奏等睡眠的数据，最后将所有数据处理谱成一首段的曲目，当然能将你一个晚上的睡眠压缩成一首几分钟的音乐。6.应用于压缩机，空调冷设备压力传感器常用于空气压力机，以及空调制冷设备，这类传感器产品外形小巧、安装方便、导压口一般采用专用阀针式设计。温度传感器温度传感器（temperature transducer）是指能感受温度并转换成可用输出信号的传感器。温度传感器是温度测量仪表的核心部分。主要用途温度是表征物体冷热程度的物理量，是工农业生产过程中一个很重要而普遍的测量参数。温度的测量及控制对保证产品质量、提高生产效率、节约能源、生产安全、促进国民经济的发展起到非常重要的作用。由于温度测量的普遍性，温度传感器的数量在各种传感器中居首位，约占50%。温度传感器是通过物体随温度变化而改变某种特性来间接测量的。不少材料、元件的特性都随温度的变化而变化，所以能作温度传感器的材料相当多。温度传感器随温度而引起物理参数变化的有：膨胀、电阻、电容、而电动势、磁性能、频率、光学特性及热噪声等等。随着生产的发展，新型温度传感器还会不断涌现。由于工农业生产中温度测量的范围极宽，从零下几百度到零上几千度，而各种材料做成的温度传感器只能在一定的温度范围内使用。温度传感器与被测介质的接触方式分为两大类：接触式和非接触式。接触式温度传感器需要与被测介质保持热接触，使两者进行充分的热交换而达到同一温度。这一类传感器主要有电阻式、热电偶、PN结温度传感器等。非接触式温度传感器无需与被测介质接触，而是通过被测介质的热辐射或对流传到温度传感器，以达到测温的目的。这一类传感器主要有红外测温传感器。这种测温方法的主要特点是可以测量运动状态物质的温度（如慢速行使的火车的轴承温度，旋转着的水泥窑的温度）及热容量小的物体（如集成电路中的温度分布）。应用领域温度传感器2是最早开发，应用最广的一类传感器。温度传感器的市场份额大大超过了其他的传感器。从17世纪初人们开始利用温度进行测量。在半导体技术的支持下，本世纪相继 开发了半导体热电偶传感器、PN结温度传感器和集成温度传感器。两种不同材质的导体，如在某点互相连接在一起，对这个连接点加热，在它们不加热的部位就会出现电位差。这个电位差的数值与不加热部位测量点的温度有关，和这两种导体的材质有关。这种现象可以在很宽的温度范围内出现，如果精确测量这个电位差，再测出不 加热部位的环境温度，就可以准确知道加热点的温度。由于它必须有两种不同材质的导体，所以称之为“热电偶”。不同材质做出的热电偶使用于不同的温度范围，它们的灵敏度 也各不相同。
