普尔斯马特会员店工程

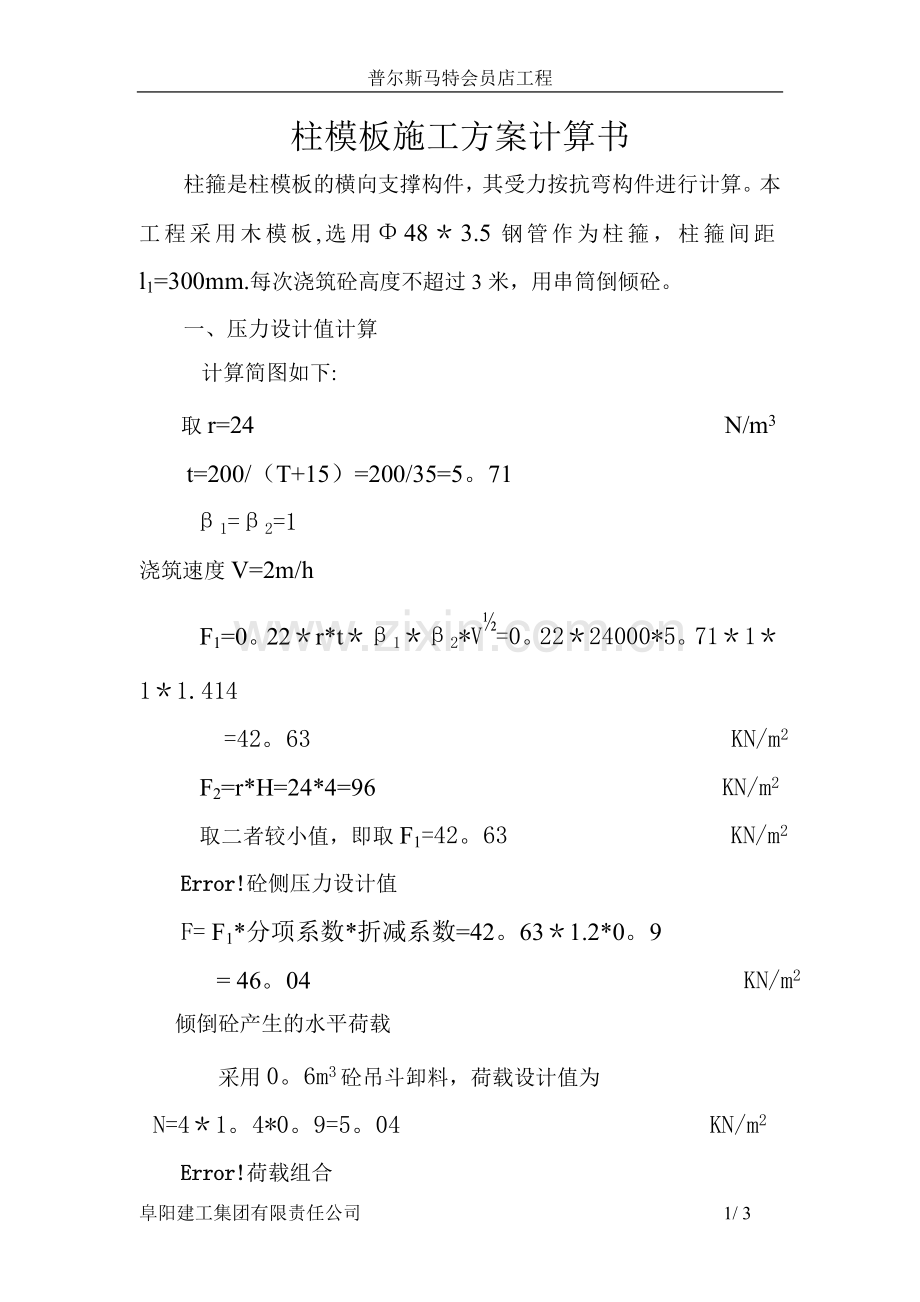

柱模板施工方案计算书
柱箍是柱模板的横向支撑构件，其受力按抗弯构件进行计算。本工程采用木模板,选用Φ48＊3.5钢管作为柱箍，柱箍间距l1=300mm.每次浇筑砼高度不超过3米，用串筒倒倾砼。
一、压力设计值计算
计算简图如下:
取r=24 N/m3
t=200/（T+15）=200/35=5。71
β1=β2=1
浇筑速度V=2m/h
F1=0。22＊r*t＊β1＊β2*V½=0。22＊24000*5。71＊1＊1＊1.414
=42。63 KN/m2
F2=r*H=24*4=96 KN/m2
取二者较小值，即取F1=42。63 KN/m2
砼侧压力设计值
F= F1*分项系数*折减系数=42。63＊1.2*0。9
= 46。04 KN/m2
倾倒砼产生的水平荷载
采用0。6m3砼吊斗卸料，荷载设计值为
N=4＊1。4*0。9=5。04 KN/m2
荷载组合

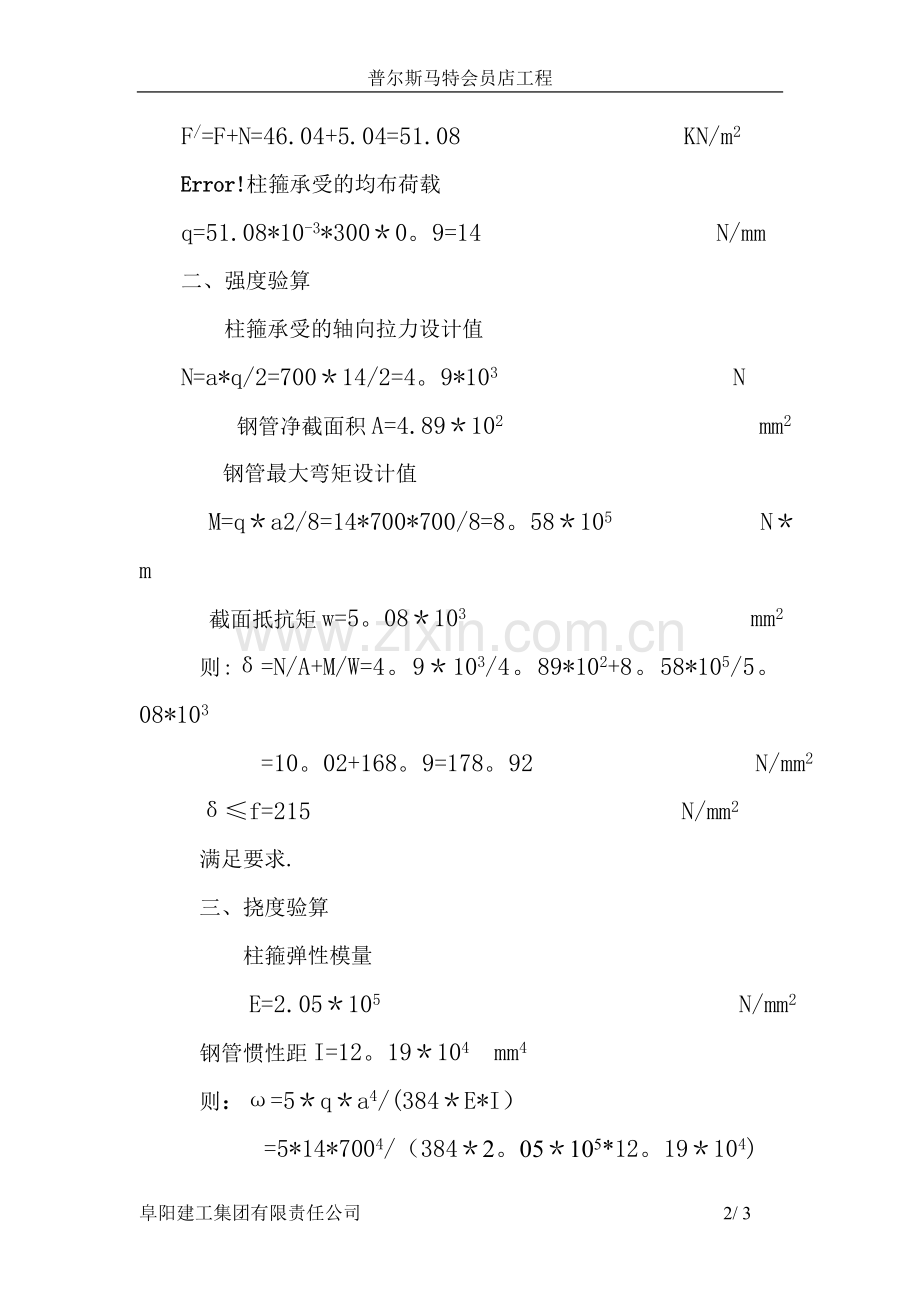

F/=F+N=46.04+5.04=51.08 KN/m2
柱箍承受的均布荷载
q=51.08*10-3*300＊0。9=14 N/mm
二、强度验算
柱箍承受的轴向拉力设计值
N=a*q/2=700＊14/2=4。9*103 N
钢管净截面积A=4.89＊102 mm2
钢管最大弯矩设计值
M=q＊a2/8=14*700*700/8=8。58＊105 N＊m
截面抵抗矩w=5。08＊103 mm2
则:δ=N/A+M/W=4。9＊103/4。89*102+8。58*105/5。08*103
=10。02+168。9=178。92 N/mm2
δ≤f=215 N/mm2
满足要求.
三、挠度验算
柱箍弹性模量
E=2.05＊105 N/mm2
钢管惯性距I=12。19＊104 mm4
则：ω=5＊q＊a4/(384＊E*I）
=5*14*7004/（384＊2。05＊105*12。19＊104)
=1。25 mm
ω≤［ω］=800/500=1。60 mm
满足要求.
审核人： 编制人：徐子东
2003年12月1日
