外电引入工程施工工艺要求V2-20130110.doc

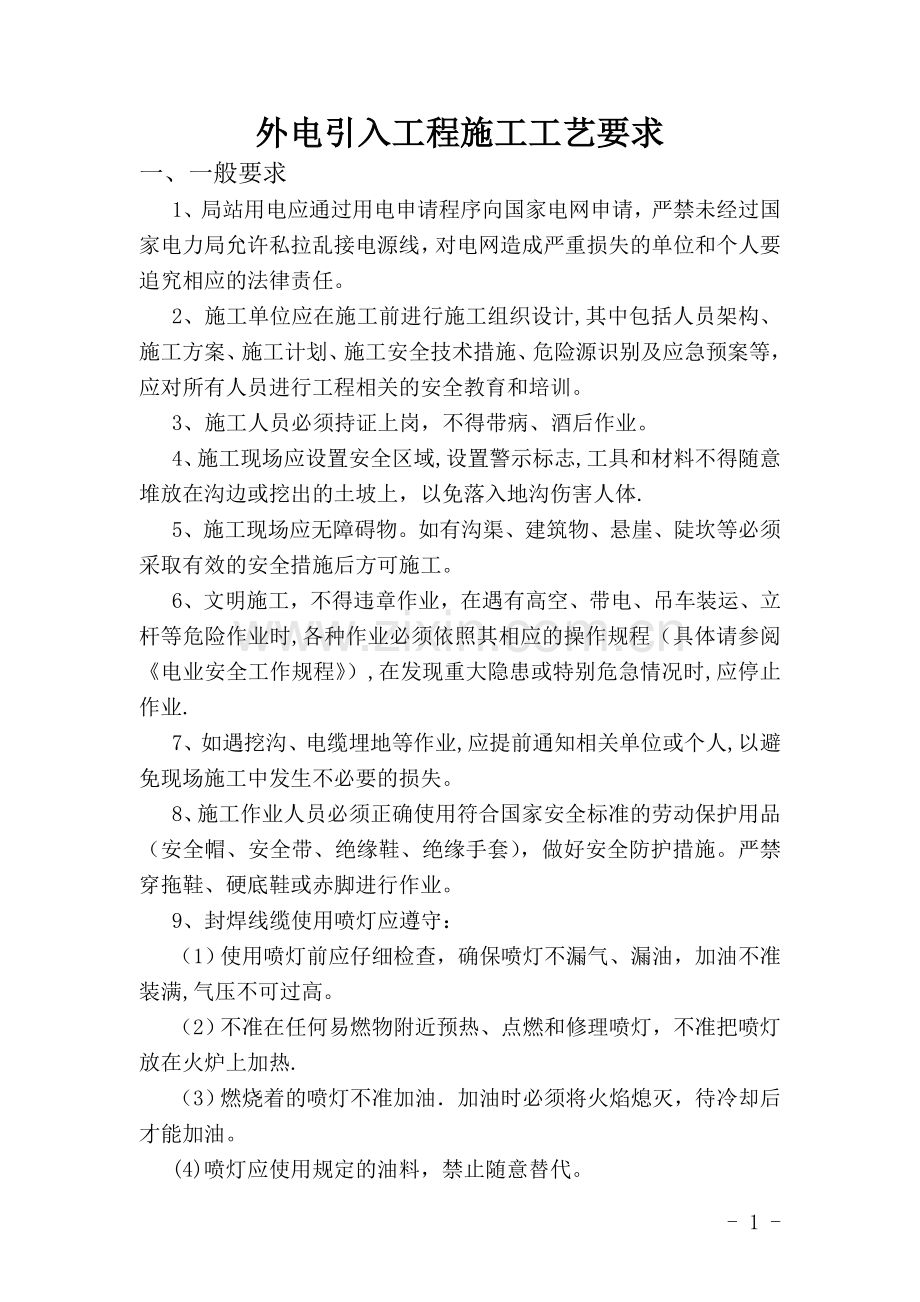

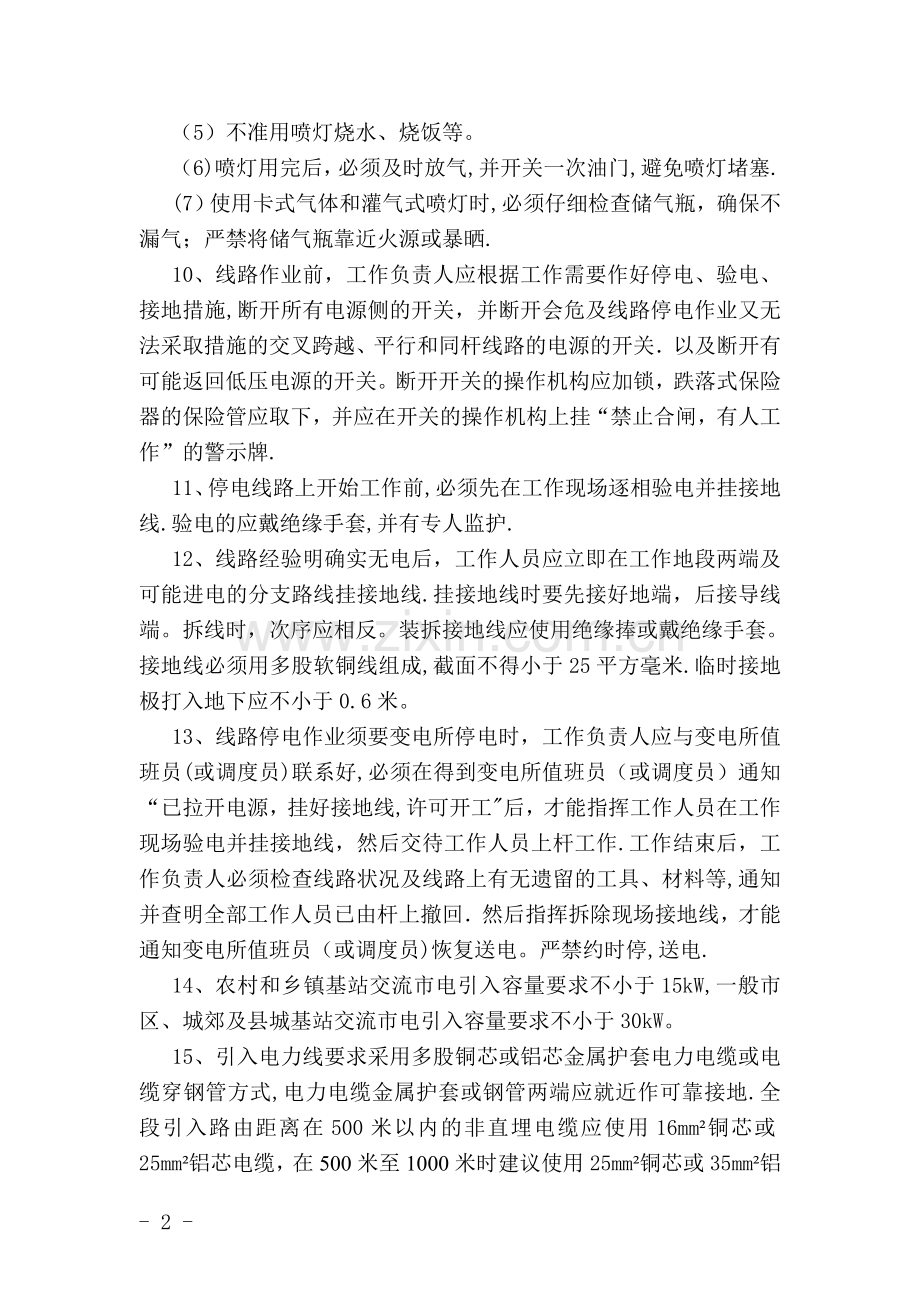

外电引入工程施工工艺要求一、 一般要求1、 局站用电应通过用电申请程序向国家电网申请，严禁未经过国家电力局允许私拉乱接电源线，对电网造成严重损失的单位和个人要追究相应的法律责任。2、 施工单位应在施工前进行施工组织设计,其中包括人员架构、施工方案、施工计划、施工安全技术措施、危险源识别及应急预案等，应对所有人员进行工程相关的安全教育和培训。3、 施工人员必须持证上岗，不得带病、酒后作业。4、 施工现场应设置安全区域,设置警示标志,工具和材料不得随意堆放在沟边或挖出的土坡上，以免落入地沟伤害人体.5、 施工现场应无障碍物。如有沟渠、建筑物、悬崖、陡坎等必须采取有效的安全措施后方可施工。6、 文明施工，不得违章作业，在遇有高空、带电、吊车装运、立杆等危险作业时,各种作业必须依照其相应的操作规程（具体请参阅电业安全工作规程）,在发现重大隐患或特别危急情况时,应停止作业.7、 如遇挖沟、电缆埋地等作业,应提前通知相关单位或个人,以避免现场施工中发生不必要的损失。8、 施工作业人员必须正确使用符合国家安全标准的劳动保护用品（安全帽、安全带、绝缘鞋、绝缘手套），做好安全防护措施。严禁穿拖鞋、硬底鞋或赤脚进行作业。9、 封焊线缆使用喷灯应遵守：（1）使用喷灯前应仔细检查，确保喷灯不漏气、漏油，加油不准装满,气压不可过高。（2）不准在任何易燃物附近预热、点燃和修理喷灯，不准把喷灯放在火炉上加热.（3）燃烧着的喷灯不准加油加油时必须将火焰熄灭，待冷却后才能加油。(4)喷灯应使用规定的油料，禁止随意替代。（5）不准用喷灯烧水、烧饭等。（6)喷灯用完后，必须及时放气,并开关一次油门,避免喷灯堵塞.(7）使用卡式气体和灌气式喷灯时,必须仔细检查储气瓶，确保不漏气；严禁将储气瓶靠近火源或暴晒.10、 线路作业前，工作负责人应根据工作需要作好停电、验电、接地措施,断开所有电源侧的开关，并断开会危及线路停电作业又无法采取措施的交叉跨越、平行和同杆线路的电源的开关以及断开有可能返回低压电源的开关。断开开关的操作机构应加锁，跌落式保险器的保险管应取下，并应在开关的操作机构上挂“禁止合闸，有人工作”的警示牌.11、 停电线路上开始工作前,必须先在工作现场逐相验电并挂接地线.验电的应戴绝缘手套,并有专人监护.12、 线路经验明确实无电后，工作人员应立即在工作地段两端及可能进电的分支路线挂接地线.挂接地线时要先接好地端，后接导线端。拆线时，次序应相反。装拆接地线应使用绝缘捧或戴绝缘手套。接地线必须用多股软铜线组成,截面不得小于25平方毫米.临时接地极打入地下应不小于0.6米。13、 线路停电作业须要变电所停电时，工作负责人应与变电所值班员(或调度员)联系好,必须在得到变电所值班员（或调度员）通知“已拉开电源，挂好接地线,许可开工后，才能指挥工作人员在工作现场验电并挂接地线，然后交待工作人员上杆工作.工作结束后，工作负责人必须检查线路状况及线路上有无遗留的工具、材料等,通知并查明全部工作人员已由杆上撤回然后指挥拆除现场接地线，才能通知变电所值班员（或调度员)恢复送电。严禁约时停,送电.14、 农村和乡镇基站交流市电引入容量要求不小于15kW,一般市区、城郊及县城基站交流市电引入容量要求不小于30kW。15、 引入电力线要求采用多股铜芯或铝芯金属护套电力电缆或电缆穿钢管方式,电力电缆金属护套或钢管两端应就近作可靠接地.全段引入路由距离在500米以内的非直埋电缆应使用16mm铜芯或25mm铝芯电缆，在500米至1000米时建议使用25mm铜芯或35mm铝芯电缆，超过1000米时应使用35mm电缆。16、 电力电缆原则上不准接头。17、 电力电缆分支接头，采用陶瓷绝缘三通分支接头器加以保护,并采用强力胶带密封良好,做好绝缘措施。18、 电力电缆接头的铜芯应做搪锡处理，钢芯应做搪锡或镀锌处理。19、 为了缩小发生短路、人身电击事故和接地故障，需在外电引入两端安装漏电保护装置。20、 交流配电箱及电表表箱采用金属材料制作时，可开启的箱门与箱体应有保护线连接，箱体应有专门的接地端子.箱体进线应用开孔器、用橡皮圈保护，压接头用热缩套管.箱体与地面距离不小于1。4米。21、 选择电缆敷设路径时，应综合考虑以下因素:（1）应使电缆不易受到机械、振动、化学、地下电流、水锈蚀、热影响、蜂蚁和鼠害等各种损伤；（2）电线杆的位置应尽可能避开有可能被车碰撞处、容易积水或被水淹到的地方、容易被山洪冲刷的上坡上、容易受水流冲刷的河床及河岸之处；（3)尽量选择交通便利、便于施工和日常维护的地方；（4）避开场地规划中的施工用地或建设用地;(5）尽可能不穿越山、河、沼泽、树林和防护林地带；（6）电缆路径较短，架空路由转角尽量少。22、 遇到下列气候环境条件时严禁野外施工作业。（1)地面气温超过40或低于20；（2)五级风及以上；(3）沙尘、云雾或能见度低;（4）雨雪天气；（5）杆塔上有冰冻、霜雪尚未融化前；（6)附近地区有雷雨.二、 工艺要求1、 架空电力线与通信电缆以及其他杆路交越时处,应采用专用保护套管进行保护，保护套管应伸出通信电缆边缘至少2。5米.2、 路边拉线应安装反光警示管。跨路吊线应在中间位置安装反光板(长度至少4米），同时加装限高警示标牌和套管保护，吊线净空高度不低于5.5米.3、 架空电力电缆每隔300米、引上电缆的引上处、弱电通信管道敷设电力电缆的人(手）井处需悬挂电力电缆吊牌。吊牌尺寸为150cm30cm，式样如下图所示：4、 市电引入的电缆每段电缆的两端、拐弯处都应绑扎标牌;配电箱的箱体接地线应绑扎标牌；配电箱内空开输出线应贴标签;工作地、保护地的铜牌接地引入线应绑扎标牌，室外地牌的接地引接线应绑扎标牌.标牌上应注明电缆编号、规格、起点和终点等信息。5、 线缆沿墙进入箱体时，应套50PVC管，每米钉固，引至箱体内无漏线,走线横平竖直且美观.6、 箱体接地线使用16mm黄绿铜导线,套20PVC管与事先预置的地极制作铜鼻子螺丝紧固连接，然后加涂导电膏.7、 引上电缆的引上埋地钢管规格采用5060004mm，引入、引出高度离地3米采用镀锌铁线绑扎。距钢管两端20cm及中段三处，每处绑扎6箍紧密、美观。端口应使用防火泥封堵塑胶包封。8、 配电箱体孔洞都必须用防火泥进行封堵处理，要求从内向外封堵，箱内电缆铠皮应按照低压铠装电缆接地工艺进行施工。9、 箱体挂杆安装时，应使用配套抱箍进行固定.10、 接地扁铁焊接时,焊接面积为扁铁宽度2倍以上，焊点做一底两度防锈处理。三、 各种敷设方式的施工要求(一)架空敷设要求1、 高空、电工、电焊等特殊工种的施工人员必须持证上岗。2、 高空作业人员上杆前必须检查安全帽和安全带各个部位有无伤痕,如发现问题严禁使用。杆上作业时，必须将安全带固定在主体结构上，严防滑脱。扣好安全带后，应进行试拉，确认安全后，方可施工。如身体靠近杆身，安全带松驰，应随时检查挂钩是否正常,确认正常后再工作。3、 禁止作业人员背向电杆拉牵引绳，收紧吊线和拉线过程中以及电杆未回填夯实前禁止人员上杆作业。4、 在工地堆放器材，应选择不妨碍交通、行人较少、平整地面堆放，远离交通路口、消火栓,不宜堆积太高，应采取有效的防火、防盗等安全措施，并加设护栏以保材料安全。5、 在工地现场用车辆搬运器材时，必须指定专人负责安全，在公路上行车必须遵守交通规则。6、 放电缆时,不得硬拉并设人看管缆盅，防止盘倒伤人;电缆盘不得在漆布上、地板上滚动.7、 对采用架空方式引入的电力线,电力电缆需采用地埋方式引入机房，其电缆地埋长度应不小于30 米，如电缆埋设长度有困难，可采用沿机房四周地埋敷设的方法解决（对于少雷区和雷暴强度较弱的地区可酌情减少，当变压器高压侧已采用电力电缆时，低压侧电力电缆长度不限)。如遇特殊情况无法地埋时，需提交书面申请，经监理、项目经理核对后，方可施工。8、 在山区，经常遭受直击雷侵入的低压架空电源线，可在架空电源线上方1m处同杆架设避雷线(即架空地线)，避雷线可以使用直径8mm以上的钢绞线，其垂度应与电源线一致.避雷线（除终端杆处）应每杆(当线路较长时，可每隔35杆)做简易地网接地。9、 以线路投影线为基础的左右3米范围为施工区，非施工人员不得进入。10、 架空敷设一般采用非预应力钢筋混凝土杆，要求杆体表面光洁平整，没有弯曲、裂缝、露筋、水泥剥落等现象。水泥杆采用8米以上,跨公路10米以上，高山可用7米杆,其埋深一般不应低于杆长的1/6（具体参见下表）。杆路档距一般不超过25米.杆长（米) 789101215埋深（米) 1。41.51。61.82.22。511、 架空电力线路不得跨越储存易燃、易爆物品仓库的区域；一般不得跨越房屋，特殊情况需要跨越房屋时,建设单位应采取安全措施，并与有关单位达成协议。12、 立杆位置土壤不够稳定时,应考虑杆根加固及杆位保护措施.13、 在线路路由改变走向的地点应设立角杆，线路终结的地点应设立终端杆，线路中间有电缆分出的地点应设立分线杆,路由过长时应间隔一定的杆数设立抗风防凌杆。角杆、终端杆、分线杆、抗风防凌杆应考虑拉线或撑杆加固。具体可参照架空光（电)缆通信杆路施工规范进行施工。14、 直线杆的横向位移不大于50毫米，电杆倾斜不应使杆梢的位移大于半个杆梢。 15、 转角杆不得向内倾斜,向外角倾斜不应使杆梢位移大于一个杆梢，分角拉线应与线路分角线方向对正。16、 终端杆不得向受力方向倾斜,向拉线倾斜不应使杆梢位移大于一个杆梢，有地形的角拉、终端拉拉距比1:0。75以上，终端杆的拉线及耐张杆承力拉线应与线路方向对正，长杆路终端拉应采用双拉。17、 拉线与电杆的夹角一般为45度,若受地形限制,可适当减小，但不应小于30度。当一基电杆上装设多条拉线时，各条拉线的受力应一致。不得有过松、过紧、受力不均匀的现象,拉桩杆（高板拉)应向张力反方向倾斜10-20度。18、 拉桩坠线上端固定点距杆顶端为0。25米。19、 拉线棒应露出地面为0。3-0。5米，拉线棒与拉线盘应垂直，拉线坑应有斜坡,回填土时应将土块打碎后夯实。拉线坑宜设防沉层.20、 线夹舌板与拉线接触应紧密，受力后无滑动现象,线夹凸肚在尾线侧,安装时不应损伤线股.拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处露出的尾线长度为300500mm，尾线回头后与本线应扎牢。拉线绑扎线应采用不大于3。2mm（8或10)镀锌铁线，扎线长头为15圈,短头为5圈，扎线尾线应拧花。扎线短头离线尾留25mm,扎线须均匀、紧密、美观。21、 直线档每8根杆装人字拉，人字拉线应与线路方向垂直.22、 钢吊线7/2。2，拉线7/2。6.23、 杆洞深度无法达标的须做护墩，但杆深须确保杆长的十二之一深。护墩的高度应大于未挖杆深部分的1。5倍，护敦上直径不少于电杆直径的8倍（含杆），护墩下直径是上直径的1。3倍。护墩需用混凝土内外筑实片石无空隙。24、 入局(站）前终端杆相邻及相邻的第二根杆上做吊线接地,应采用直径18mm2000mm镀锌钢棒，埋深不低于70公分做接地,或用同样达到效果的7/2。2mm镀锌钢绞线做延伸式接地。25、 登杆工作前必须检查杆根是否牢固。新立杆在杆基未完全牢固以前严禁攀登。明显倾斜,杆根腐朽达1/3以上者,以及冲刷,起土，上扳的电杆应先行加固,或支好架杆,或打临时拉绳后再行上杆；凡需要松动导线、地线、拉线的电杆应先检查杆根并打好临时拉线或支好架杆后再行上杆。数人同登一杆时，先登杆者不得先工作以防落物伤人。应等各人选择好自已的位置后，才能工作。上下杆时，勿紧跟前人，须等前一人到达工作位置或地面后，再开始第二人上、下杆。26、 杆上作业时，地面应有人监护.材料,工具要用吊绳传进.杆下若干米（参照高处坠落国家标准R值）内不准站人，现场工作人员应戴安全帽.（H=25m R=3m；H=515m R=4m；H=1530m R=5m;H30m R=6m）27、 杆上作业必须使用安全带。安全带应系在电杆及牢固构件上，不得拴在横担木上.应防止安全带从杆顶脱出。28、 使用梯子时要有人扶持或绑牢。29、 登杆进行倒闸操作必须由两人进行，一人操作，一人监护。操作机械传动的油开关或刀闸时，应戴绝缘手套。没有机械传动机构的刀闸，跌落式保险器等应使用绝缘棒并戴绝缘手套操作。登杆进行倒闸操作人员,应戴安全帽，安全带.30、 在杆上进行不停电工作时，工作人员活动范围与带电导线距离不得小于下表的规定,工作中必须使用绝缘绳索与绝缘安全带。工作时风力应不大于五级，并应有专人监护.但在10kV及以下的带电杆塔上工作时。工作人员距最下层高压导线的垂直距离不得小寸0.7m.在带电线路杆塔上工作的安全距离电压（kV)距离(m）10及以下0。720351。00441。20601101。5031、 停电检修线路如果和另一线路交叉或接近，以致工作时可能和另一线路接触或接近距离达到下表距离以内时，则另一线路也应停电并接地。邻近或交叉其它电力线路时工作安全距离电压（kV）距离（m）10及以下1.020442。5601103.032、 同杆架设两回线或平行架设的两回线路，一回线路停电检修另一回线路带电时,工作负责人必须详细查明确实停电的线路向工作人员仔细交待那一回线路停电那一回线路带电，那些杆塔许可上杆，以及注意事项，并设人监护。33、 不停电或部份停电工作时，每一杆塔都应设专人监护.五级以上大风时严禁进行部份停电检修操作。34、 低压带电工作应设专人监护，使用有绝缘柄的工具。工作时应站在干燥的绝缘物上进行，并戴绝缘手套和安全帽，穿长袖衣服.严禁使用锉刀和钢皮尺等。邻近相导电部份应用绝缘板隔开.35、 立杆与撤杆注意事项:（1）必须设专人统一指挥，遵守有关电气安装规范。（2）立、撤杆过程中，杆坑内严禁有人工作。除指挥人及指定人员外,其他人员必须远离杆下在1。2倍杆高的距离以外。（3）立杆及修整杆坑时，应有防止杆身滚动、倾斜的措施,如采取用叉杆和拉绳控制等(拉绳与地面夹角应为45左右)。（4）电杆已起立并符合规定要求后，应及时回填杆坑，并分层夯实牢固后，方可撤去叉杆及拉绳.（5）在撤杆工作中，拆除杆上导线前，应先检查杆根，做好防止倒杆措施.在挖坑前应先绑好拉绳。（6)使用吊车立、撤杆时，应与吊车司机密切配合，遵守起重工、挂勾工安全操作规程。钢丝绳应吊在杆的适当位置，防止电杆突然倾倒。36、 放线、撤线与紧线工作都应设专人统一指挥.紧线时应检查导线有无障碍物挂住.工作人员不得跨在导线上或站在导线角内侧.紧、撤线前应先检查拉线，拉桩及杆根。如不能适用时，应加设临时拉线加固。严禁采用突然剪断导线的办法松线。37、 在交叉跨越各种线路、道路等处放,撤线时，必须先取得主管部门同意,做好安全措施如架设可靠的跨越架,在路口设人看守等。38、 杆上工作完毕后，应使用脚扣或升降板等下杆.严禁甩掉脚扣，从拉线绳上或抱杆快速溜滑。39、 低压架空线路架空线的弧垂：在两根电线杆之间，导线悬挂点与导线最低点之间的垂直距离称为导线的弧垂(又称为弧度)。挡距（m）弧垂（m）温度10C20C30C40CLGJ25型钢芯铝绞线60 m0。490。600.730。8880 m0。730。871。051.22100 m1.021。231.451。62120 m1。451。661。902。10140 m2.002.242.492.70160 m2。712。953.203.45LGJ35型钢芯铝绞线60 m0。460。580.720。8880 m0.760.891.031。20100 m1。011.221。381。56120 m1.331.581.741.95140 m1。701。972。162。38160 m2.162.422。662。92180 m2,803。093.403.67LGJ-50型钢芯铝绞线60 m0。490。620.740.9080 m0。750。911。081。25100 m1。061。241。431。63120 m1。401。611.822。01140 m1。762.022。242。49160 m2.192。482。702。97180 m2.692.973.25200 m3.2940、 低压架空线路的安全距离线路经过地区安全距离（米)居民区6.0非居民区5。0交通困难地区4。041、 低压架空电线与街道、人行道、树木之间的最小距离最大计算弧垂情况的垂直距离1.0米最大计算风偏情况下的水平距离1。0米42、 低压架空线路最小线间距离挡距（m）40及其以下5060最小线间距（m)0.30。40.4543、 低压线路对道路、建筑物和树木的最小距离类别最小距离(m）与汽车道、大车道中心的垂直距离5与不通车小道中心的垂直距离3与屋顶的垂直距离2。50与窗户以上的垂直距离0。30与窗户或阳台以下的垂直距离0.80与窗户或阳台的水平距离0.75与墙壁或构架的距离0。05与树木的距离0。6044、 低压线路的要求(1)挡距不宜超过25米.(2)对地距离一般不应小于2。7米。(3）接户线应从接户线杆上引线,不得从挡距中间悬空连接。(4）穿墙时，应套上瓷馆、钢管、硬塑料管或竹管等保护套管。套管露出墙壁部分应不小于10mm，且在户外的一端应稍低，并做成方向朝下的防水弯头。（5）当防水弯对地距离超过2m时，还应加装绝缘套管。45、 在交流引入电缆敷设路由无法规避于通信线缆同路由时，应不影响已有通信线路的建筑和运行安全。46、 同现有通信电缆或电力电缆共用杆路时，电力电缆应在通信线缆上方布设，最小垂直净距应不小于0。6米.47、 利用已有通信杆路架空敷设时，必须单独布放吊线，采用挂钩吊挂.48、 利用已有电力杆路架同吊线敷设电力电缆时必须采用红色塑料管进行保护.(二）沿墙敷设要求1、 墙壁电力电缆可通过吊线式或钉固式进行敷设。2、 严禁非作业人员进入墙壁线缆作业区域；在人员密集区应设安全警示标志,必要时应安排人员值守。3、 在梯上作业时，要遵守梯上作业的相关规定，禁止将梯子架放在住户门口中。4、 墙壁线缆在跨越街巷、院内通道等处,其线缆的最低点距地面高度应不小于4。5m。5、 在墙上及室内钻孔布线时,如遇与电力线平行或穿越,必须先停电、后作业；墙壁线缆与电力线的平行间距不小于 15cm，交越间距不小于5cm。6、 墙壁电力电缆全程必须套管保护；路由选择合理,避开人员密集地方，高度2.5米以上；顶固牢靠。7、 收紧墙壁吊线时，必须有专人扶梯且轻收慢紧，严禁突然用力;收紧后应及时固定.8、 电缆支架间或固定点间的最大间距需满足下表要求。敷设方式塑料护套、铝包、铅包、钢带铠装钢丝铠装电力电缆控制电缆水平敷设10。83垂直敷设1。5169、 电缆沿支架、桥架水平敷设的要求（1)敷设方法可用人力或机械牵引。(2）电缆沿桥架或托盘敷设时，应单层敷设，排列整齐.不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准.（3)不同等级电压的电缆应分层敷设,高压电缆应敷设在上层。(4）同等级电压的电缆沿支架敷设时，水平净距不得小于35cm。10、 电缆沿支架、桥架垂直敷设的要求（1）垂直敷设，有条件的最好自上而下敷设。土建未拆吊车前,将电缆吊至楼层顶部。敷设时，同截面电缆应先敷设低层,后敷设高层,要特别注意，在电缆轴附近和部分楼层应采取防滑措施。（2）自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。（3）沿支架敷设时,支架距离不得大于1。5米，沿桥架或托盘敷设时，每层最少加装两道卡固支架。敷设时,应放一根立即卡固一根。（4)电缆穿过楼板时，应装套管,敷设完后应将套管用防火材料封堵严密。（三）管道敷设要求1、 利用现有弱电通信管道敷设电力电缆，在人(手)井内必须加装红色塑料管保护.2、 施工前须检查地下室、管道沟、人孔坑内是否存有有害气体、缺氧,确认无危险后方可进入,同时禁止施工人员将易燃易爆物品带入，入孔内照明应使用防爆灯具.3、 管道沟、人孔坑深度在1.2米以上时，作业人员上下沟、坑须使用梯子,不准蹬踩底线地下管线、设施及护土板.4、 在管道沟、人孔坑内作业，不准从上往下或从下往上扔工具或杂物.5、 电缆沟盖板，应采用防滑钢盖板或钢筋混凝土盖板。6、 手摇绞车、电动卷扬机、扒杆、吊杆、滑轮、钢丝绳等施工机具的安全系数必须符合国家相关安全规定.7、 电动转扬机、手摇绞车的稳装位置必须设在施工围栏区外.8、 与热水管、蒸汽管同侧敷设时，应敷设在热水管、蒸汽管的下面。当有困难时,可敷设在其上面.其相互间的净距不宜小于下列数值：(1) 在热水管下面时为0.2m，在上面时为0.3m.(2) 在蒸汽管下面时为0。5m，在上面时为1m。当不能符合上述要求时,应采取隔热措施。对有保温措施的蒸汽管，上下净距均可减至0。2m.9、 与其它管道（不包括可燃气体及易燃、可燃液体管道)的平行净距不应小于0.1m.当与水管同侧敷设时,宜敷设在水管的上面。10、 启闭人孔盖应遵守:(1）启闭人孔盖应用钥匙，防止受伤。（2）雪、雨天作业注意防滑,人孔周围可用砂土或草包铺垫。(3）开启孔盖前，人孔周围应设置明显的安全警示标志和围栏，作业完毕，确认孔盖盖好后再撤除.11、 下人孔作业应遵守:（1）必须应排除井内浊气，送入新鲜空气，确认无易燃、有毒有害气体后再下孔作业;作业人员必须戴好安全帽，穿防水裤和胶靴。（2）人孔内如有积水，必须先抽干；抽水时必须使用绝缘性能良好的水泵，排水管不得靠近孔口，应放在人孔外的下风处；在水泵未撤除前禁止进入人孔内作业，不能一边抽水一边作业。（3）在孔内作业，孔外应有专人看守，随时观察孔内人员情况。(4）作业期间应保持不间断的通风，并使用仪器对孔内气体进行适时检测；作业人员若感觉不适应立即呼救，并迅速离开人孔，待采取措施后再作业。(5）严禁在孔内预热,点燃喷灯、吸烟和取暖,燃烧着的喷灯不准对人。（6)在孔内需要照明时，必须使用带有漏电保护装置的行灯或带有空气开关的防爆灯。（7）凿掏孔壁、石质地面或水泥地时，必须佩戴防护眼镜。（8）传递工具、用具时，必须用绳索栓牢，小心传送。（9）作业时遇暴风雨，必须在人孔上方设置帐篷，若在低洼地段，还应在人孔周围用沙袋筑起防水墙.(10）上、下人孔时必须使用梯子,放置牢固不准把梯子搭在孔内线缆上，严禁作业人员蹬踏线缆或线缆托架.12、 管道线缆敷设应遵守：（1）作业前，必须检查使用的各种机具,确保齐备完好；作业时，工具不准随意替代。(2)线缆盘上拆除的护板和护板上的钉子必须砸倒，妥善堆放;缆盘两侧内外壁上的钩钉应拔掉。(3）千斤顶须放平稳，其活动丝杆顶心露出部分，不准超出全丝杆的35;若不够高，可垫置专用木块或木板；有坡度的地方，底座下应铲平或垫平。（4）在管道内使用引线或钢丝绳牵引线缆时，应戴手套.(5）放缆时,使用的滑车(滑轮）、钩链应严格检查，防止断脱；孔内作业人员不得靠近管口。（6）人工、机具牵引线缆时，速度应均匀.13、 电缆敷设的要求（1)电缆敷设可用人力拉引或机械牵引.采用机械牵引可用电动绞磨或托撬（旱船法）。电缆敷设时,应注意电缆弯曲半径应符合规范要求。（2)电缆在沟内敷设应有适量的蛇型弯,电缆的两端、中间接头、电缆井内、垂直位差处均应留有适当的余度.（3)电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收.（4)电缆进入电缆沟、竖井、建筑物以及穿入管子时，出入口应封闭,管口应密封。（四）直埋敷设要求1、 电缆直埋要求埋深不小于 80cm,回填土应防止夹带石子、金属碎片等锐物。如果电缆需要绕机房周围进行埋设,则电缆直埋埋深调整为50cm。在施工条件不能满足埋深要求情况下，需先在电缆上面进行铺砖保护才能进行回填。如果遇到岩石无法开挖的地面,可以采用水泥包封的方式解决，上包封厚至少20CM，侧包封厚至少各5CM厘米，底部可不采取包封,但需用软土，细砂垫底.2、 埋地长度不宜小于30米。对于自建基站交流供电线路宜采用套管直埋地的方式引入机房.进机房或进设备前,下杆处建议做窨井，放余缆510米，盘圈直径1.5米。3、 过路时应用钢管保护，深度离地面1米。4、 采用铠装电缆埋地引入方式，电缆两端钢带应就近接地。5、 在有挡土板的沟坑中作业时，应随时注意挡土板的支撑是否稳固，以免碰伤人员。不得随便更动和拆除挡板和撑木。6、 地下电缆铺设后,应设立永久性标志,并将地下电缆所在位置书面通知有关部门.7、 敷设埋式线缆应遵守：（1）敷设埋式线缆时应统一指挥。（2）线缆入沟时,严禁抛甩，应逐段敷设;穿过障碍或悬空时不准强行蹬踩落地。(3）用机械敷设线缆，必须先清除路面上的障碍物,并在牵引机后，敷设主机前，设不妨碍作业视线的带孔挡板.防止牵引钢丝绳崩断反弹.（4）线缆路线如需通过铁路、公路、河堤，采用顶管法预穿钢管时，顶管前必须将顶管区域内的其他地下设备（如电力电缆、下水管、下水道、煤气管、其他通信线缆）的具体埋设位置调查清楚,避免发生人身和其他事故。8、 挖坑时注意事项:(1）挖坑前必须调查地下管道、电缆等地下设施情况.事先要和主管单位联系，做好防护措施，对施工人员要交待清楚，并加强守护.（2）在超过1。5m深的坑内工作时,抛土要特别注意防止土石回落坑内。（3）在松软土地挖坑，应加档板、撑木等防止塌方.(4)在居民区，交通道路附近挖坑时应设遮栏夜间挂红灯.（5）石坑、冻土坑打眼时应检查锤把锤头及钢钎.打锤人应站在扶钎人侧面.严禁站在对面，并不得戴手套打锤。参考资料来源:YD5121-2010通信线路工程验收规范、YD51032003通信管道工程施工及验收规范、YD 51482007架空光(电）缆通信杆路设计规范QBA0292011基站防雷与接地技术规范、YD 50982005通信局(站)防雷与接地工程设计规范YDT 50402005通信电源设备安装工程设计规范YD 50792005通信电源设备安装工程验收规范集团网络部下发的基站防雷与接地系统标准化指导意见通信建设工程安全生产操作规范中移集团湖北有限公司通信工程建设质量管理手册GB 50052-2009供配电系统设计规范、GB5005495低压配电设计规范JGJ162008民用建筑电气设计规范、电力设施保护条例等- 16 -
