混凝土质量控制心得.doc

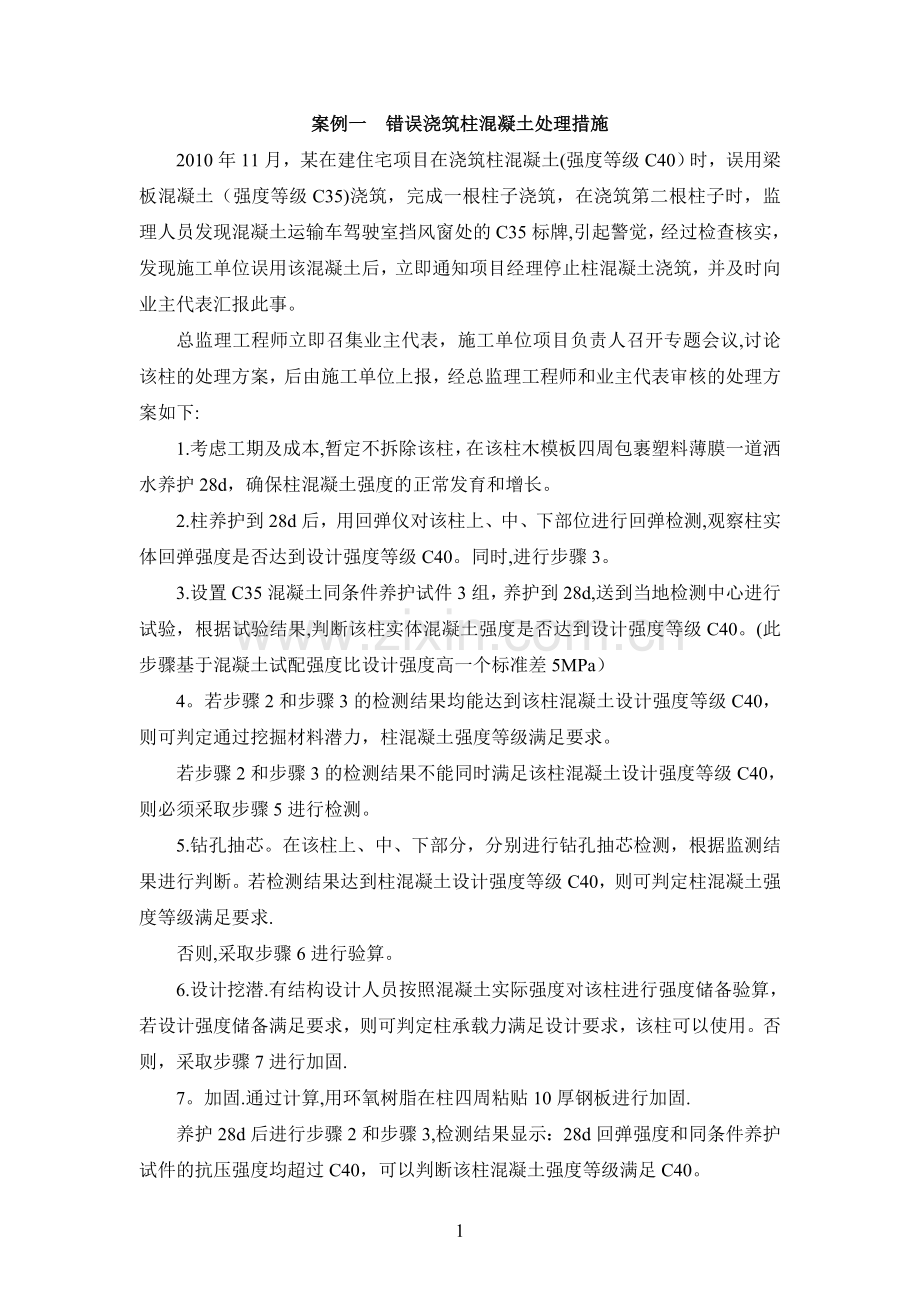

混凝土工程施工监理作业指南培训讲义目录混凝土质量控制心得1案例一 错误浇筑柱混凝土处理措施2010年11月，某在建住宅项目在浇筑柱混凝土(强度等级C40）时，误用梁板混凝土（强度等级C35)浇筑，完成一根柱子浇筑，在浇筑第二根柱子时，监理人员发现混凝土运输车驾驶室挡风窗处的C35标牌,引起警觉，经过检查核实，发现施工单位误用该混凝土后，立即通知项目经理停止柱混凝土浇筑，并及时向业主代表汇报此事。总监理工程师立即召集业主代表，施工单位项目负责人召开专题会议,讨论该柱的处理方案，后由施工单位上报，经总监理工程师和业主代表审核的处理方案如下:1.考虑工期及成本,暂定不拆除该柱，在该柱木模板四周包裹塑料薄膜一道洒水养护28d，确保柱混凝土强度的正常发育和增长。2.柱养护到28d后，用回弹仪对该柱上、中、下部位进行回弹检测,观察柱实体回弹强度是否达到设计强度等级C40。同时,进行步骤3。3.设置C35混凝土同条件养护试件3组，养护到28d,送到当地检测中心进行试验，根据试验结果,判断该柱实体混凝土强度是否达到设计强度等级C40。(此步骤基于混凝土试配强度比设计强度高一个标准差5MPa）4。若步骤2和步骤3的检测结果均能达到该柱混凝土设计强度等级C40，则可判定通过挖掘材料潜力，柱混凝土强度等级满足要求。若步骤2和步骤3的检测结果不能同时满足该柱混凝土设计强度等级C40，则必须采取步骤5进行检测。5.钻孔抽芯。在该柱上、中、下部分，分别进行钻孔抽芯检测，根据监测结果进行判断。若检测结果达到柱混凝土设计强度等级C40，则可判定柱混凝土强度等级满足要求.否则,采取步骤6进行验算。6.设计挖潜.有结构设计人员按照混凝土实际强度对该柱进行强度储备验算，若设计强度储备满足要求，则可判定柱承载力满足设计要求，该柱可以使用。否则，采取步骤7进行加固.7。加固.通过计算,用环氧树脂在柱四周粘贴10厚钢板进行加固.养护28d后进行步骤2和步骤3,检测结果显示：28d回弹强度和同条件养护试件的抗压强度均超过C40，可以判断该柱混凝土强度等级满足C40。图11.1 工人正在对柱进行抽芯取样 图11。2 在柱不同部位进行抽芯取样图11.3 对抽芯试块进行编号 图11.4 核对试块与抽芯部位是否一致图11.5 柱底部四角植筋与型钢焊接固定 图11.6 柱子四周焊接钢板加固案例二 阳台挑板裂缝处理措施背景资料：监理员小H在某住宅楼工地巡视现场时发现四层、五层阳台挑板根部上表面出现裂缝，挑板出现下沉。监理员小H立即向总监理工程师汇报此事，总监得知此事后，立即组织施工人员、业主现场代表、专业监理工程师踏勘现场并采取紧急处理措施，防止事态进一步恶化。经现场考察调研发现，五层阳台挑板为上午刚刚浇完，尚未终凝，四层阳台挑板下部支撑全部拆除，并支撑着五层挑板脚手架,承受五层阳台挑板自重。四层阳台混凝土龄期仅四天,由于气温较低，混凝土强度增长较慢，达不到悬挑构件混凝土强度100的拆模条件。但施工单位为了加快模板周转,未向监理机构上报拆模申请,擅自拆模，导致四层阳台挑板开裂下沉，五层阳台挑板跟随下沉.图11.7 四层阳台挑板出现裂缝 图11。8 五层阳台挑板出现裂缝图11。9 经过回顶的四层阳台挑板图11。10 已凿除混凝土的五层阳台挑板针对上述情况，项目监理机构如何与业主设计部进行沟通与协调？解决方案：总监当场责令施工单位立即凿除五层阳台挑板混凝土进行卸荷，同时回顶四层阳台挑板，防止阳台进一步下沉，同时，通知业主设计部和设计单位召开专题会议.在专题会议上，业主设计部L工根据凿除后的五层阳台挑板面筋位置认为设计本身不存在问题，主要原因是施工单位在浇筑阳台混凝土时把挑板面筋踩塌到中和轴以下部位，导致面筋不再受力，故而引发下沉.施工单位认为该阳台悬挑板设计不妥，应该考虑施工现场实际情况，建议在挑板两边各加一条挑梁，把原挑板改为单向板受力，而且本小区其他阳台也是按挑梁方案设计的.监理机构也倾向这种方案，设计单位代表也接受施工单位的建议，但业主设计部L工坚决不同意加挑梁方案（推测其中原因，该套结构图是经过业主设计部审查过的,如果现在变更为加挑梁方案，则是对业主设计部审图质量的否定），维持原设计方案不变，并在会议上要求监理单位加强旁站监理，确保面筋不被踩塌。在这种僵持局面下，总监理工程师耐心地陈述了本工程的施工特点，当前的施工管理水平和挑板设计存在的客观隐患：施工进度快，大部分混凝土都赶在夜间浇筑;气温较低，混凝土强度增长慢;面筋踩塌是常见质量通病，可以通过设计手段避免。经过监理、施工、设计三方多番论证,最后业主设计部做出一个折衷方案：不加挑梁，加密原面筋间距，同时把面筋由弯折锚固在梁内改为直通锚固在客厅楼板内，并要求施工时增加马凳防止踩塌，加强旁站监理，最后由设计单位发出设计变更。对已经施工的四层阳台挑板凿掉混凝土，按照设计变更方案重新施工。案例启示：监理员在巡视现场时发现的异常现象要在第一时间向总监理工程师汇报，不要滞留信息，影响总监决策.总监在收到质量问题的汇报后要第一时间组织施工单位踏勘现场，采取应急方案防止事态进一步恶化.组织施工单位进行原因分析,及时向业主汇报事由经过,并经业主单位通知设计单位参加由监理机构主持的质量专题会议.尊重业主设计部的意见,就本案而言，业主设计部的意见本身没有错（因为原设计配筋满足要求)，但是并没有综合考虑客观因素,算不上优秀的设计。总监通过针对现场具体情况的陈述，说服业主设计部同意设计优化，既达到了优化（或者变更）设计的目的,同时又避免坚持己见引发与业主设计部的冲突与对立。6混凝土工程施工监理作业指南培训讲义第十二章 监理心得柱(墙）梁、板节点混凝土浇筑质量控制监理心得一、柱（墙）、梁、板混凝土整体浇注注意事项由于柱(墙）、梁、板整体支模能够给浇筑柱（墙)混凝土较大的工作面,同时由于梁板模板和柱(墙）模板连接到一起，增加了独立柱模板的稳定性。因此，目前工程上柱(墙）、梁、板模板整体支模,一起浇筑混凝土的工法应用比较广泛。由于柱（墙）混凝土强度一般较梁板混凝土强度高一个等级,因此,在整体浇筑混凝土时一定要注意柱（墙)混凝土和梁板混凝土分开浇筑，避免混用。通常做法是:先浇筑柱（墙）混凝土，待柱（墙）混凝土浇筑完静置12h后再依次浇筑梁板混凝土。二、柱（墙)头部位（主梁底部）混凝土强度低于设计强度的成因分析与整改措施在工程施工过程中，大量的回弹检测结果表明,柱（墙）头部位混凝土强度低于柱(墙)中部和底部强度，其原因在于振捣柱（墙)头部位混凝土时,上部混凝土中的石子逐渐下沉聚积，水泥砂浆上浮导致柱（墙）头部位混凝土中粗集料比例减少，而中部和底部粗集料比例增加(混凝土的强度主要依靠粗集料支持），因此柱(墙)头混凝土强度不及柱(墙）中部和底部强度高。解决该质量通病的措施是，加大柱（墙）头部位混凝土中的石子比例，但这种做法在实践中不太可行，一般做法是在振捣柱（墙）头混凝土时掺入一些冲洗干净的碎石集料,以补充因振捣而下沉的石子含量，从而保持柱(墙）头部位混凝土强度不致降低.另外，也要注意在浇筑柱（墙）混凝土时，不要对柱（墙）头部位混凝土过分振捣。三、柱（墙）头部位（主梁底部）混凝土表面出现细微但不贯通裂缝的成因分析与整改措施柱（墙)头部位混凝土表面出现裂缝的现象经常发生在柱(墙）梁板混凝土整体浇筑的工程中。柱（墙）作为竖向构件,其上部混凝土在浇筑过程中，由于重力的作用，流塑状的混凝土会逐渐下沉,而梁柱节点部位纵横钢筋交叉分部密集，上部梁板混凝土无法随着柱（墙)混凝土一起沉降，因此柱（墙）头部位混凝土表面会出现下沉裂缝。同时，在混凝土凝结的过程中,混凝土自身要收缩，由于梁柱节点部位钢筋的阻隔作用，上部梁板混凝土无法一起收缩，因此，在柱（墙)头部位出现收缩裂缝.以上两种裂缝构成柱(墙）头部位混凝土表面出现细微但不贯通裂缝的主要原因。解决裂缝的措施：浇筑完柱（墙）混凝土后静置12h，使混凝土基本完成下沉和凝结收缩后，再继续浇筑梁板混凝土，这样即可防止柱（墙）头部位裂缝的发生。四、混凝土氯离子检测中华人民共和国建材行业标准水泥原料中氯离子的化学分析方法（JC/T420-2006）中氯离子的检测方法为用规定的蒸馏装置在约250温度(170280）下,以过氧化氢和磷酸分解试样，以净化空气作载体,进行蒸馏分离氯离子。氯化物以氯化氢形式蒸出,用稀硝酸作吸收液，蒸馏1015min(视含量而定）后，向蒸馏液中加至乙醇的体积分数占75%以上(增大指示剂的溶解度)，一般总体积2030mL.在pH3。5左右，以二苯偶氮碳酰肼为指示剂，用硝酸汞标准溶液进行滴定。1.吹气泵;2.转子流量计；3.洗气瓶，内装硝酸银溶液；4.温控仪；5.电炉；6.石英蒸馏管；7。炉膛保温罩;8.蛇形冷凝管;9。50ml锥形瓶
