机场道路水泥混凝土路面施工方案.doc

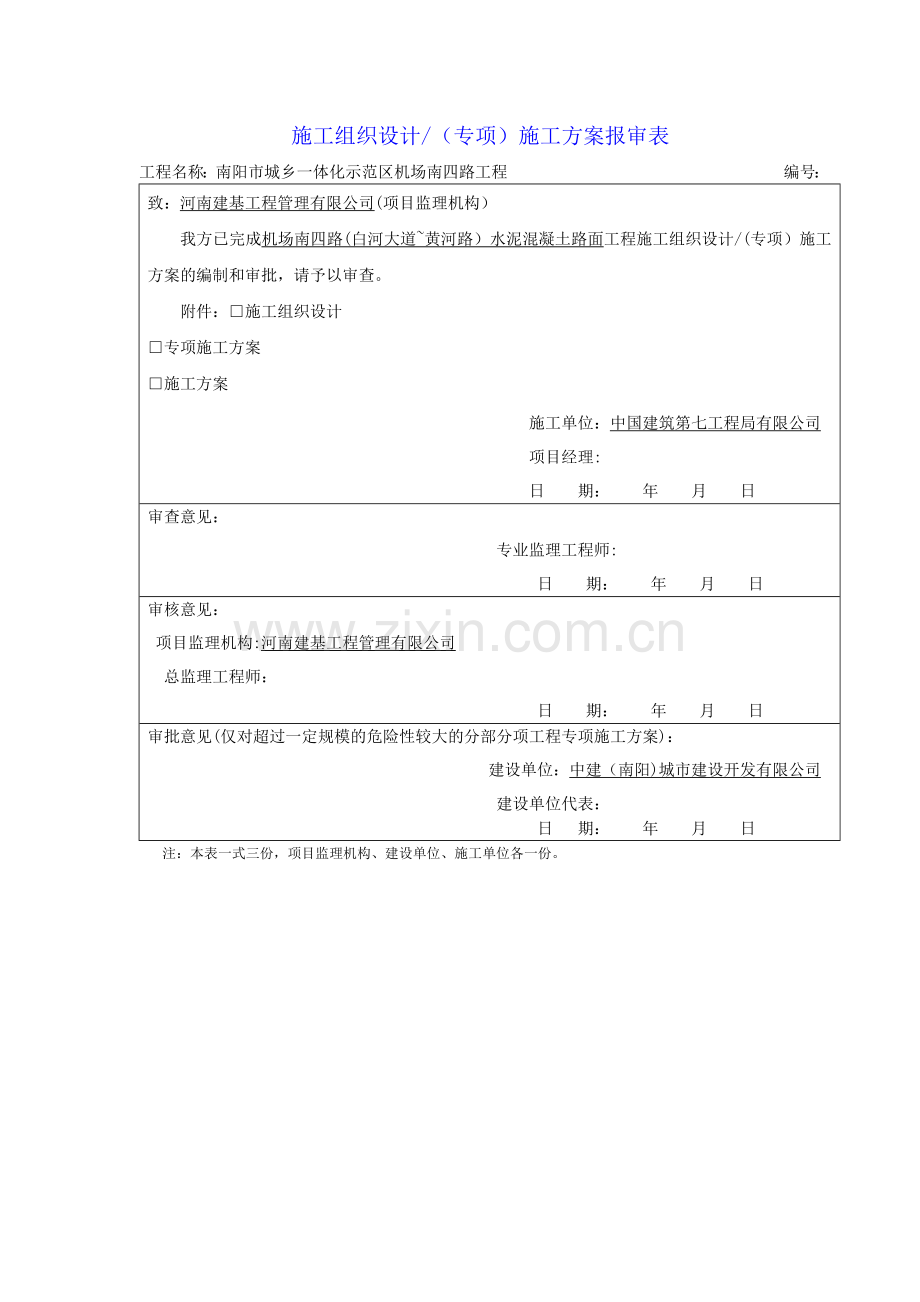

施工组织设计/（专项）施工方案报审表工程名称：南阳市城乡一体化示范区机场南四路工程编号：致：河南建基工程管理有限公司(项目监理机构）我方已完成机场南四路(白河大道黄河路）水泥混凝土路面工程施工组织设计/(专项）施工方案的编制和审批，请予以审查。附件：施工组织设计专项施工方案施工方案 施工单位：中国建筑第七工程局有限公司 项目经理: 日 期： 年月日审查意见： 专业监理工程师: 日 期： 年月日审核意见： 项目监理机构:河南建基工程管理有限公司 总监理工程师： 日 期： 年月日 审批意见(仅对超过一定规模的危险性较大的分部分项工程专项施工方案)：建设单位：中建（南阳)城市建设开发有限公司 建设单位代表： 日 期：年月日注：本表一式三份，项目监理机构、建设单位、施工单位各一份。 机场南四路工程 水泥混凝土路面施工方案南阳市城乡一体化示范区机场片区道路工程项目机场南四路（白河大道黄河路)水泥混凝土路面施工方案 编制： 审核：审批:中国建筑第七工程局有限公司二0一五年十月二日机场南四路水泥混凝土路面施工方案一、工程概况机场南四路(白河大道黄河路）为南阳新区核心区一条东西走向道路,道路等级为城市次干道，红线宽度18米，其作为区域路网骨架的一部分，建成后为整个区域的开发建设提供基础设施保障。机场南四路（白河大道黄河路）为新建工程,西起白河大道交叉口（K0+020）,东至黄河路交叉口（K1+651。14），全长约1613。14m,机动车道下基层采用16cm厚水泥稳定级配碎石（4%),上基层为16cm厚水泥稳定级配碎石（5%），其中K0+329-K0+646。419段上基层为20cm厚C30水泥混凝土。二、编制依据1、公路水泥混凝土路面施工技术规范JTG F30-2014；2、机场南四路（白河大道黄河路）道路工程设计图纸;3、城镇道路工程施工与质量验收规范GJJ 1-2008；三、人员及机械组织 我项目部选择具有丰富施工经验的管理人员负责本工程的施工，由于工程量较小,拟采用人工摊铺,平板振动器振捣的方法施工，合理调配人员和机械设备，项目部管理人员名单如下:项目部主要人员及职责安排序号职务姓名职责1项目经理王孝红全面负责2项目副经理候少鹏进度、协调、工期3项目副经理马海涛进度、工期4项目总工程师郭耀东技术、质量、工期5商务经理胡岩克商务、合约6安全总监唐付向安全7工程部经理韩魁施工、进度8质量部经理魏国梁质量9合约商务部经理马建生成本核算、劳务结算10材料设备部经理高云利物资、设备、材料11专业工程师闫董施工、管理12施工员陈聪施工、管理13测量工程师张高山测量放线14测量工程师杨兵测量放线15试验工程师杨春磊试验检测我项目部选择专业的水泥混凝土施工队伍负责本段混凝土路面的施工，根据本工程具体情况,拟投入作业人员15人,机械设备如下表:设备名称规格型号数量设备状况平板振捣器-1良好振捣棒502良好发电机2良好混凝土磨光机2良好切缝机-1良好刻槽机-1良好滚杆-1良好四、施工方案（一）施工放样(1）在验收合格的4水泥稳定碎石基层上进行施工放样工作，直线每段10米一桩，曲线段每5米一桩.同时要在胀缝，缩缝位置相应在路边各设一边桩。(2）根据定位出的中心线及边桩,浇筑前在现场根据设计图纸划分砼的分块线。对于曲线段，必须保持横向分块线与路中心线垂直.（3）测量放样必须经常复核，做到勤测、勤核、勤纠偏。（二）安装模板（1)模板采用钢模板，具有足够的强度和刚度，(模板的高度与砼路面的厚度等高)对于变形的模板须纠正后再进行使用。（2)模板应安装稳固、顺直、平整、无扭曲,相邻模板连接应紧密平顺，不得有漏浆，前后错茬、高低错台等现象。模板应能保证摊铺、振实、整平设备的负载行进,冲击和振动时不发生移位。（3）内侧临时固定钢钎和外侧受力钢钎均不得高于模板，以利振动梁能通过.（4)模板安装完毕后,应经过现场监理人员的检查，合格后才能浇筑砼.（三）混凝土的拌和及运输本工程采用商品混凝土,用专用运输车辆运至现场。施工前对混凝土搅拌站的材料进行检验试验,具体要求如下：(1）石料采用极限抗压强度不低于100Mpa的火成岩或极限抗压强度不低于80Mpa的水成岩.碎石的磷化物含量和含泥量不大于1.(2）黄砂选用质地坚硬富有棱角的粗砂或中粗砂,平均粒径大于0.35mm，含泥量不大于2,硫化物及云母含量不大于1,砂中不得混有石灰块、土块、草根等杂物。（3）混凝土拌合及养生所采用的水必须清洁，不得含有油、酸、碱等物质。（四）混凝土浇筑(1）模板的要求和安装模板的高度应与混凝土板厚度一致，沿道路纵向分四道浇筑,采用跳仓法浇筑，隔一浇一.A、立模的平面位置和高程，应符合设计要求,并应支立准确稳固，接头紧密平顺,不得有离缝、前后错茬和高低不平等现象。模板接头和模板与基层接触均不得漏浆、模板与混凝土接触的表面应涂隔离剂.B、混凝土拌合物摊铺前,应对模板的间隔、高度、支撑稳定和基层的湿润情况，以及钢筋的位置和传力杆装置进行全面检查。C、拆模：在混凝土强度达到2。5Mpa且不应损坏混凝土面板。（2)混凝土拌合物的摊铺A摊铺厚度要考虑预留高度。根据试铺确定,拌合物的松铺系数控制在K=1.2，混合料塌落度小,取较高值；反之，取较低值。B采用人工摊铺，严禁抛掷.（3）振捣A、对于边角和模板边缘的部分，应先用插入式振捣器按顺序振捣，中间部位采用平板振动器振捣，振捣器在每一位置振捣的持续时间,以拌合物停止下沉、不再冒气泡并泛出水泥砂浆为准，并不宜过振.B、振捣时,应辅以人工补料，应随时检查振实效果、模板、拉杆、传力杆和钢筋的位移、变形、松动、漏浆等情况，并及时纠正。C、整平时，填补料应选用较细的拌合物，严禁使用纯砂浆填补找平。整平时必须保持模板顶面的整洁，接插处板面平整。（4)整平饰面A、每车道路面应配备1根滚杠.振捣器振实后，应拖动滚杠往返2-3遍提浆整平.第一遍用短距离缓慢推滚或托滚，以后应较长距离均匀托滚,并将水泥浆始终赶在滚杠前方。B、托滚后的表面宜采用3m刮尺，纵横各1遍整平饰面,或采用叶片式或圆盘式抹面机往返23遍压实整平饰面.C、在抹面机完成作业后，应进行清边整缝,清除粘浆，修补缺边、掉角。（5）抗滑构造施工待混凝土抗压强度达到的70%后方可进行硬刻槽，槽深35mm，刻槽由侧石边25cm开始，至另一边止。（五）接缝施工（1)纵缝纵缝采用平缝加拉杆型，预先在模板上制作拉杆位置放孔,并在缝壁一侧涂刷沥青。拉杆采用B14的级钢筋，长度为70cm，间距为90cm。拉杆中间位置10cm范围内涂沥青,纵缝用沥青混合料填缝。如下图：纵缝示意图（2）缩缝横向缩缝及施工缝处设置传力杆，传力杆为A20的I级钢筋，间距为30cm，浇筑过程中预埋至混凝土中间部位.混凝土浇筑后23天，应适时切缝。当为减少早期裂缝,切缝可采用“跳仓法”，缝深56cm，缝宽35mm，即每隔几块板切一缝，然后再逐块切缝.如下图所示:传力杆缩缝（施工缝）(3）胀缝设置胀缝采用滑动传力杆，在一分干渠桥头处设置胀缝一道。胀缝应设置补强钢筋支架、角隅钢筋和传力杆，胀缝缝宽2025mm,传力杆一半加5cm的长度表面应涂沥青并包裹聚氯乙烯膜，端部应戴长10cm活动套筒并留3cm空隙填塑料泡沫。胀缝传力杆为A25的I级钢筋，间距为30cm，胀缝板应连续贯通，总长度为整个路面板宽度。如下图所示:胀缝剖面图（六)养生施工结束后应立即进行养护。A、 用土工布覆盖，洒水养生,养生期不少于7天。B、 混凝土面板在养护期间和填缝前，禁止车辆通行.（七）混凝土路面质量检查标准混凝土路面允许偏差项目允许偏差或规定值检验频率检验方法次支路、支路范围点数纵段高程(mm）1520m1用水准仪测量中线偏位（mm）20100m1用经纬仪测量平整度标准差（mm）2100m1用测平仪检测最大间隙（mm)520m1用3m直尺和塞尺连续两尺,取大值宽度(mm)0，2040m1用钢尺量横坡（%）0。3且不反坡20m1用水准仪测量井框与路面高差(mm）3每座1十字法，用直尺和塞尺量，取大值相邻板高差（mm）320m1用钢板尺和塞尺量纵缝直顺度（mm）10100m1用20m线和钢尺量横缝直顺度(mm）1040m1蜂窝麻面面积(%)220m1观察和用钢板尺量（八)填缝混凝土板养生期满后,应及时灌缝.A、在灌封前应保持缝内清洁，防止杂物掉入缝内.B、灌注填缝料必须在缝槽干燥情况下进行，填缝料应与混凝土缝隙壁粘附紧密不渗水。C、填缝料的灌注高度,宜平于或略低于板面.五、质量保证措施1、 把质量管理贯穿到施工全过程，深入到现场施工的每个人心中，形成道道工序齐抓，上下自律，使过程质量始终处于受控状态。2、 严格执行施工前的技术交底制度，对作业人员进行施工前培训。3、各工种的操作者必须具有相应的操作技能，专业性很强的工种操作者必须做到考核合格、持证上岗。在整个施工过程中，做到施工操作程序化、标准化、规范化,贯穿工前有交底、工中有检查、工后有验收的“一条龙”操作管理方法，确保施工质量。六、安全、环境保证措施1、安全保证措施 在加强安全员安全教育,提高安全风险意识和防范意识的同时，拟采用以下的措施:混凝土运输车和作业的机械，现场安全员要认真指挥、监督、防止机与机、机与人发生碰撞事故。对施工便道,要经常检查、维护、保养，使其在使用的过程中保持完好，避免由于便道或坡道不符合要求，造成陷车事故。施工现场临时用电要有专业电工进行接线,并注意检查电缆的绝缘状况是否良好，防止触电事故的发生。2、环境保证措施采取随时洒水等抑尘措施,减少道路及施工作业产生灰尘。对施工现场地面,定期进行压实或洒水。不在施工现场烧有毒、有害和有恶臭气味的物质。设备选型优先考虑低噪音产品。采取措施或改进施工方法,使施工噪音、振动达到施工场界环境标准。出入现场的机械、车辆做到少鸣笛,不急刹车；加强设备维修,定时保养润滑；并对与施工无关的人员和车辆加以控制，以避免或减少噪音。第 7 页
