新商场施工组织设计.doc

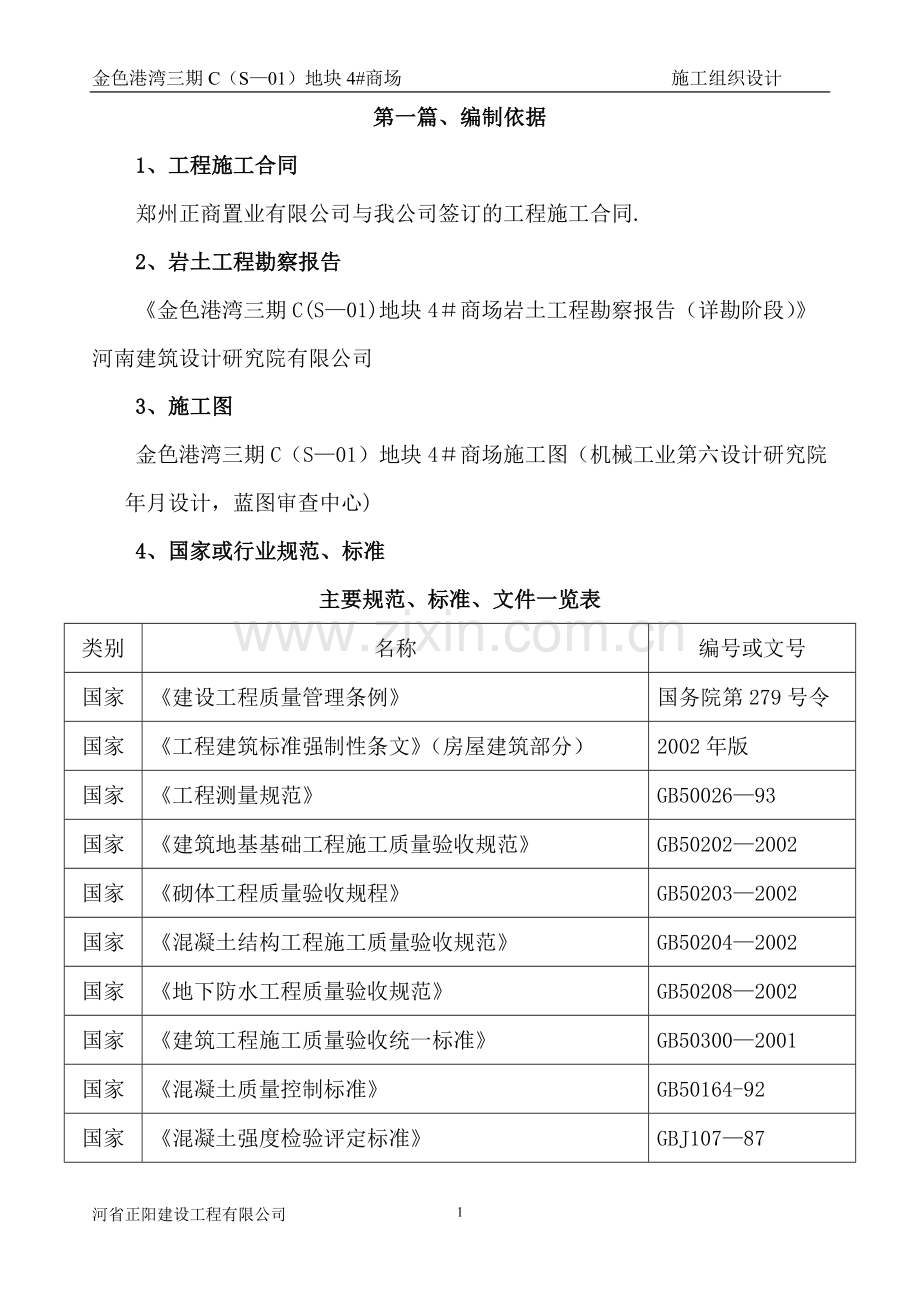

金色港湾三期C（S01）地块4#商场 施工组织设计第一篇、编制依据1、工程施工合同郑州正商置业有限公司与我公司签订的工程施工合同.2、岩土工程勘察报告金色港湾三期C(S01)地块4商场岩土工程勘察报告（详勘阶段） 河南建筑设计研究院有限公司3、施工图金色港湾三期C（S01）地块4商场施工图（机械工业第六设计研究院年月设计，蓝图审查中心)4、国家或行业规范、标准主要规范、标准、文件一览表类别名称编号或文号国家建设工程质量管理条例国务院第279号令国家工程建筑标准强制性条文（房屋建筑部分）2002年版国家工程测量规范GB5002693国家建筑地基基础工程施工质量验收规范GB502022002国家砌体工程质量验收规程GB502032002国家混凝土结构工程施工质量验收规范GB502042002国家地下防水工程质量验收规范GB502082002国家建筑工程施工质量验收统一标准GB503002001国家混凝土质量控制标准GB50164-92国家混凝土强度检验评定标准GBJ10787国家建筑给排水及采暖工程施工质量验收规范GB50242-2002国家通风与空调工程施工质量验收规范GB502432002国家建筑电气安装工程施工质量验收规范GB50303-2002国家建筑电梯工程施工质量验收规范GB50301-2002国家地下工程防水技术规范GB50108-2001行业普通混凝土配合比设计规范JGJ55-2000、J64-2000行业混凝土泵送施工技术规程JGJ/T1095行业砌筑砂浆配合比设计规范JGJ982000、J652000行业高层建筑混凝土结构技术规程JGJ32002行业高层建筑箱形和筏形基础技术规范JGJ699行业钢筋焊接及验收规程JGJ18-96行业钢筋机械连接通用技术规程JGJ10796行业钢筋直螺纹接头技术规程JGJ10996行业钢筋焊接接头试验方法标准JGJ/T272001行业建筑施工安全检查标准JGJ5999行业建筑机械使用安全技术规范JGJ332001、J1192001行业施工现场临时用电安全技术规范JGJ4688行业建筑施工扣件式钢管脚手架安全技术规范JGJ1302001行业建筑工程冬期施工规程JGJ104-97第二篇、工程概况(一）、建筑概况1、该项目为金色港湾三期C(S-01)地块4商场，建设地点位于河南省郑州市，航海路南,未来路西侧；建设方为河南正商置业有限公司。2、本工程总建筑面积：43845。84m2,建筑地上共五层，地下一层,总高度为23。95 m，总长度：128.24m，总宽度:60.50m。3、建筑功能：地下一层与地上4层为商场，地下附有车库.4、建筑结构形式及等级划分:建筑结构为框架结构，属于商场，建筑类别为二类,主体结构设计使用年限为50年，地上部分耐火等级为一级,地下部分耐火等级为一级。地下室防水等级二级,屋面防水等级二级，抗震设防烈度为7度。5、本工程的屋面防水等级为二级,防水层合理使用年限为15年,防水层为两层3厚高聚物改性沥青防水卷材,主楼屋面排水管采用UPVC雨水管。6、所有窗型材均需专业厂家计算后确定：所以外门窗均采用深灰色断桥铝合金框料，用料规格采用88系列。一层商场外门窗选用无色透明低辐射中空玻璃(6+12A+6）其他外门窗玻璃选用蓝灰色透明低辐射中空玻璃（6+12A+6)内门窗选用灰色彩铝合金框料,玻璃选用5mm厚单层白色净片玻璃所以可开外窗均带纱窗，门窗玻璃面积大于1。5m2应采用安全玻璃.7、外墙面装饰：采用浅灰色水溶性高弹外墙涂料.8、楼地面工程：按构造做法. 9、内墙面装饰:内墙面均为水泥砂浆面层。 10、顶棚：厨房、卫生间顶棚为水泥砂浆压光；其他为水泥石灰砂浆(二)、结构概况1、结构安全等级为二级,结构重要性系数为1.0；建筑抗震设防类别：丙类；抗震设防烈度7度。2、混凝土强度等级：主楼框架柱：基础顶二层楼面为C40;二层楼面三层楼面为C35；三层楼面屋顶为C30。主楼、地下室梁、板均为C30。，构造柱、圈梁、过梁为C25，防水板垫层为.主楼挡水板为C30;柱下独立基础为C30。、钢筋采用普通热轧钢筋一级钢HPB235、二级钢HRB335、三级钢HRB400；钢筋连接主要采用焊接、机械连接。4、地基基础：基坑开挖时应根据金色港湾三期C（S-01)地块4商场岩土工程勘察报告所提供的参数进行放坡，对基坑距道路、市政、现有建筑物较近处应进行边坡支护，以确保道路、市政管线和现有建筑物的安全和施工的顺利进行.清土和截桩时不得造成桩顶标高以下桩深断裂和扰动桩间土。基坑回填前,应排除积水,清除含水量较高的浮土和建筑垃圾。回填时应在相对的两侧或四周同时均匀进行并分层夯实，填土应分层夯实，回填土应采用素土,严禁回填垃圾、杂物等。5、地下室地板采用250mm钢筋混凝土挡水板，抗渗等级P6。6、构造柱与楼面相交处在施工楼面时应留出相应插筋。构造柱钢筋绑完后，应先砌墙，后浇筑混凝土,与墙连接处应砌成马牙槎。框架内有构造柱时应先在框架梁顶及梁底预留构造柱插筋。在构造柱处,墙体中应留好拉结筋.填充墙墙高超过4m时，在墙体半高处沿墙全长贯通的钢筋混凝土水平系梁。7、填充墙应在主体完毕施工后，应由上而下逐层砌筑，或将填充墙砌筑至梁、板底附近,最后再由上而下待砌体沉实后再用斜砌法把下部砌体与上板、梁间用砌块逐块敲紧填实,构造柱顶采用干硬性混凝土捻实.（三）、安装工程概况（1）给排水工程:给水系统管道采用PPR管材管件，连接为热熔连接,为市政管网直接供水，一户一表集中供水；排水管采用PVCU硬聚氯乙烯管材管件，胶粘连接,排水立管每层设专用伸缩节。（2）电气工程：动力系统电源采用220/380v引自照明线网，电源进线以YJV22-1KV型电缆埋地敷设，电缆入户处穿相应保护管，室内照明、电话、电视网络、配管为PVC硬聚氯乙烯管材管件。（3）本工程电气负荷129KW.防雷等级为三类防雷。避雷带采用10镀锌圆钢沿屋面敷设。（4）接地系统采用TNS型系统接地。接地电阻R1欧姆,所有配电箱的金属外壳均应做可靠接地,及总等电位连结第三篇、施工部署1、工程目标1.1、质量目标合格1。2、工期目标总工期：306日历天（开工日期2011年04月01日,竣工日期2012年01月01日）1。3、职业健康安全目标 a、杜绝重大伤亡事故及重大机械事故,因工死亡率为零。 b、年因工负伤频率控制在 13以内,因工重伤频率在 0。4以内。 c、杜绝急性中毒事故与重大火灾事故。 1.4、文明施工目标 严格按国家、地方、企业的各项规定执行，确保达到“五化”工地，达到省级文明工地,争创“中州平安杯。 1。5、环境目标 a、噪声、粉尘、污水排放达标,减少和控制固废的产生； b、减少噪声对周围环境的影响,无噪声投诉； c、降低原材料消耗，工程原材料用量低于国家规定标准，三材平均节约率达 1.5以上。 1。6、成本目标 成本降低率2%2 、施工组织机构本工程实行项目管理,成立项目经理部，由具有国家壹级项目经理资质等级且具有工程师任职资格的张汉勇担任本项目经理,受公司委托履行施工合同;由具有工程师任职资格的张卫民担任项目工程师，协助项目经理搞好技术管理工作，实施质量预控管理，组成精干高效的项目班子，进行项目施工管理。项目管理组织机构如图所示.质 检 员项目经理项目工程师执行经理预 算 员技 术 员资 料 员测 量 员安 全 员材 料 员施 工 员3 施工组织3。1 组建项目经理部本工程施工管理严格按照建设工程项目管理规范（GB/T50326-2001）的规定执行,组建本工程的项目经理部，以工程施工全过程的进度、质量、安全、文明为主轴，加强动态、科学管理,优化生产要素，精心施工,大力推广先进施工技术,在创质量优良的同时，力争提前完成施工任务。在推行项目法施工的同时,从文件控制、材料采购到产品标识、过程控制等过程中,切实执行ISO9001标准和公司质量体系文件，达到创优质高效的目标。项目经理对工程项目行使计划、组织、协调、监督、指挥职能，全权处理项目事务,项目经理部对公司实行经济责任承包。项目内部工程技术管理人员通过岗位目标责任制和行为准则来约束,为优质、安全、高效、低耗地完成项目任务而努力.项目管理层由项目经理、项目副经理、项目工程师、施工员、安全员、质量员、预算员、财务负责人、材料员、机械员、技术员等成员组成，在建设单位、监理单位和公司的指导下,负责对本工程工期、质量、安全、成本等实施计划、组织、协调、控制和决策，对各生产施工要素实施全过程的动态管理.项目经理部对工程项目进行计划管理.计划管理主要体现在工程项目综合进度计划和经济计划.进度计划包括:施工总进度计划,分部分项工程进度计划，月进度计划，材料、设备供应计划，竣工验收计划。经济计划包括：劳动力需用量及工资计划，构件及加工半成品需用量计划，施工机具需用量计划，工程项目降低成本措施及降低成本计划,资金使用计划,利润计划等.为保证项目部管理层指令畅通有效，工作安排采用“施工任务书”的形式,要求签发人和执行人签字，项目经理层作为执行监督者。施工任务书的工作内容完成后由签发人和各管理部门主管验收并签字，如未能验收必须找出原因并对执行人进行处罚。4、项目管理 4。1、工程质量管理 将各分项工程按“施工准备阶段、施工阶段、交工验收阶段”进行划分，对各阶段制定相应的管理目标和管理流程图,在各阶段对分解目标按 计划、执行、检查、处理四个过程进行循环操作（即PDCA 循环）,在分项施工过程中收集、整理质量记录的原始数据,应用数理统计的方法，分析质量状况和发展趋势，有针对性地提出改进措施，对各工序施工质量作持续改进，通过工序施工质量控制整体质量。 4。2、工程进度管理 编制施工总进度计划，制定主要分部分项工程的进度目标，审核各专业施工分部分项工程的施工进度计划，使各分部分项工程的施工进度计划满足总施工进度计划的要求. 跟踪监督施工过程中实际施工进度,记录和绘制实际施工进度实施情况。对比实际施工进度与计划施工进度的偏差，分析施工进度偏差产生的原因和主要责任方，提出赶工措施。 定期向业主提交施工进度报告.4.3、安全管理 1）建立安全管理制度 a、项目根据本工程的特点，编制本工程的职业健康安全工作计划。 b、审核各分包商的施工组织设计，使各分包商的安全组织设计中安全管 理人员配备、安全措施能满足总包的安全管理要求。 c、与各分包商签定安全责任制，落实总包单位的各项安全管理制度和规定。 2 ）进行安全教育 a、项目质安组负责组织分包商进场后的安全教育和安全交底。 b、督促各分包商必须按照总包单位的规定进行安全三级交底制度。 c、根据需要定期对分包商进行安全教育。 3）实施安全监督和管理 在施工过程中,总包单位质安组安排专职安全管理员负责跟踪检查各分 包商的整个施工过程，及时指出存在的安全隐患，并督促分包商进行安全整改. 4 ）加强安全检查a、每周组织一次安全生产检查,记录问题，落实责任人,签发整 改通知，落实整改时间，定期复查，对未按期完成整改的人和事，严格按单位安全奖惩条例执行. b、对分包单位检查发现的问题，由质安组督促落实整改，对不执行整改 的人和事，总包有权发出罚款通知单，对责任人进行处罚。 c、总承包管理人员发现分包单位有违反法律、法规、规程、规定的行为要及时向项目经理提出，对原则问题不能迁就. 4.4、文明施工管理 a、制定文明施工管理制度和规定。 b、督促各分包商严格按照建筑施工安全检查标准(JGJ5999)及河南省文明施工样板工地的标准施工。c、每周组织文明施工检查,对文明施工不能达标的分包商督促其进行整改. d、组织申报文明施工样板工地。 4。5、环境管理 a、严格按照环境与职业健康安全管理体系手册和程序文件的有关规定,编制项目环境管理工作计划。 b、每周组织环境检查,对影响环境施工的分包商督促其进行整改. 4。6、施工机械设备的配合 a、塔吊和施工电梯 根据土建施工的需要布置施工塔吊和施工电梯,各专业分包商应提前一天以书面方式向总承包方提供其第二天的材料运输计划，以便于总承包合理安排塔吊和施工电梯的运输工作。 5、施工流程 5。1 总体施工流程：总体施工流程如图所示基 础室内外装璜室内外装修砌 体主体结构竣 工水、电、暖、消调试水、电、暖、消安装基础垫层基础砖胎模基础防水、保护护层基础钢筋安装预留养 护基础混凝土基础模板5。2 基础施工流程:如图所示：5。3施工流水段的划分a、地下室施工流水段 地下室采用分区、平行的施工方法。根据沉降缝的设置，将地下室结构分为3个施工区段,从南到北依次为 A 区、B 区、C区。b、上部结构施工流水段 上部主体结构施工根据沉降缝的设置，每层施工划分为A、B个施工段。5.4施工工艺流程 5.4。1、施工程序 a、总体施工程序 先地下，后地上，先主体结构,后砌体及内部粗装修，先外部精装修，后内部精装修。安装工程贯穿施工全过程。b、每段结构施工程序：测量放线柱钢筋连接柱钢筋绑扎柱模板安装柱混凝土浇筑梁、板模板安装梁、板钢筋绑扎梁、板混凝土浇筑混凝土养护拆模混凝土养护下一施工段。模板施工工艺流程：砼墙砂浆找平层-放模板就位线门窗口支模、安装预埋件-安装模板隐检安装穿墙螺栓-合外模紧固螺栓浇注砼拆模. 剥肋滚轧直螺纹钢筋连接工艺流程：钢筋原材料检验、检查-钢筋切头切头检查钢筋滚丝丝头检查钢筋连接-外观检查取样检验 隐检。5。5 施工调度为了保证工程施工的顺利进行，及时解决施工生产中出现的问题，迅速而准确的传达项目经理决策,建立以项目经理为核心的调度体系，及时反馈施工中出现的问题,使以项目经理为首的核心领导做出明确决策,并及时贯彻落实下去，保证各项管理措施顺利实施.调度体系运转情况如下：5。5。1 组成以项目经理为核心的调度体系，各专业管理人员都是该体系的一个成员;5。5。2 每天召开各专业管理人员会议,通报整个项目的进度、成本、计划、质量、安全、文明施工执行情况，必要时调度延伸至作业班组层;5.5。3协调好各专业施工员的工作,组织好分部分项工程的施工衔接,合理穿插流水作业；5。5。4 监督检查施工计划和工程合同的执行情况，使人力、物力、财力定期按比例投入本工程，保持最佳调节状态,保证施工生产正常进行。6、主要施工方法的选择6。1 基坑土方开挖采用机械开挖，人工配合修整。基坑开挖应避免地面过量超载,在开挖前将现场内的垃圾杂土清出场外，并在施工区域内设置临时性排水沟，将地面水排走避免雨水浸泡引起基坑失稳，排水沟纵向坡度一般不小于2%，使场地不积水.沿基坑底部周边采用红机砖砖砌排水沟,排水沟深150mm200mm排水沟表面抹1:2。5水泥砂浆，并设置集水坑,指派专人负责排水工作.6。2 基础底板外围砌240mm砖胎模。6。3 结构柱、梁、板、剪力墙模板均采用覆面竹胶合板，墙、柱、梁采用钢管脚手架支撑加固,楼板采用碗扣式脚手架早拆体系.梁、柱节点制作定型木模.所有模板均按清水混凝土要求设计制作。6。4 钢筋现场下料加工绑扎到位.、级钢筋直径14以上采用机械连接,直径14以下采用绑扎连接，基础底板钢筋采用绑扎连接；6。5 混凝土全部采用商品混凝土.混凝土浇筑以泵送为主，塔吊运输为辅。6。6 施工阶段外脚手架采用双排脚手架，作为外装修阶段操作架，同时作为安全文明施工的防护架.7、主要材料用量计划主要材料用量计划如表所示：主要材料用量计划表序号名称单位数量1水泥T81002木材m330003钢材T260t4混凝土m334450565加气混凝土m321456碎石m3149067砂m3104228外爬架T1808、机械设备配置及进场计划8。1 基坑土方开挖采用6台WY100B反铲挖土机，20辆10t自卸汽车配合土方外运。8。2 主体施工设塔吊3台QTZ5313,回转半径为40m，用于钢筋、模板和部分混凝土的垂直及水平运输.8。3 混凝土输送泵2台BT60（额定最大输送能力为60m3/h，用于混凝土的垂直及水平泵送。8。4 现场钢筋加工配备：钢筋弯曲机4台,钢筋切断机2台用于钢筋的切断下料,UN1100闪光对焊机1台，套丝机4台作为机械连接用。9、劳动力计划安排施工人员均挑选有丰富施工经验和劳动技能的专业施工班组,分工种组成作业班组，挑选有管理经验、技术过硬、思想素质好的班组长带班。劳动力需用计划安排如下表所示.劳动力需用计划表（人）编号工种人数1钢筋工502木工803混凝土工404瓦工605架子工306电焊工67测量工48抹灰工509水电工2010油工2011防水工1512机修工313起重工414力工2815总计10、施工总平面图设计及临时建筑表10。1 施工总平面图设计结构施工阶段，布置3台塔吊,可以完全覆盖全楼，砌体和装饰装修施工阶段，在建筑物两侧布置水泥库、砂堆场和石堆场，钢材加工区。10。2 施工平面布置见附图第四篇、施工准备1、施工准备工作计划施工准备工作计划如下表所示:施工准备工作计划表序号项目内容完成时间承办单位审定单位1图纸会审全部施工图进场7d内建设单位2施工组织设计编制确定施工方案和质量技术安全等措施进场7d内公司、项目部建设、监理3施工方案编制与交底编写专项施工方案,并向有关人员和班组仔细交底分阶段项目部公司4现场定位放线点线复核，建立待建工程的定位和控制细部进场3d内公司、项目部监理5现场平面布置按总图布置水、电线路及搭设临时设施进场7d内公司、项目部监理6主要机械进场机械设备进场就位安装调试按工程进度公司、项目部监理7主要材料进场按进度计划组织材料分批进场分阶段公司、项目部监理8劳动力进场与教育组织劳动力陆续进场，进行三级安全教育进场7d内项目部、施工班组公司、监理9编写施工预算计算工程、人工、材料限额量、机械台班分阶段项目部公司10砂浆、混凝土配合比各强度等级的砂浆、混凝土配合比设计分项施工前项目部、试验室监理11进度计划产底明确总进度安排及各部门的任务和期限每周例会公司、项目部监理12技术安全交底明确施工工艺、质量要求和安全注意事项及安全要求分项施工前项目部公司2、技术准备2。1 了解现场地貌和水文地质情况，进行施工现场平面布置设计,及时进驻现场,接收并校对坐标点和水准点等现场测量控制点,建立平面和高程控制网.2。2 熟悉图纸的内容，熟悉和掌握施工图纸的全部内容和设计意图，了解设计要求达到的技术标准，编制针对性强的施工组织设计和专项施工方案.积极配合建设单位组图纸会审与设计交底2。3 做好技术交底工作，本工程每一道工序开始前，均须进行技术交底,技术交底是施工企业管理的一个重要制度，是保证工程质量的重要因素，其目的是通过技术交底使参加施工的所有人员对工程技术要求做到心中有数,以便科学的组织施工和按合理的工序、工艺进行施工,达到预定的质量目标。2.4 技术交底专业均采用三级制，即项目部工程师专业施工员各班组长。技术交底均有书面文字及图表，级级交底签字，项目工程师向专业施工员进行交底要求细致、完善，并要结合具体操作部位，关键部位的质量要求，操作要点及注意事项等进行详细的书面和讲述交底,施工员拉受后，应反复详细地向作业班组进行交底，班组长在接受交底后,组织工人进行认真讨论理解施工意图，确保工程质量和进度。2。5 安装部分要做好各专业、各工种、各工序之间的协调工作，各专业本着小管道让大管道,有压管道让无压管道的原则,确定各专业管线、桥架走向、标高以及支架位置,风管应尽早安装,以便给其他工作创造条件。2。6 安装工程了解土建施工工艺和进度计划安排，核实建筑施工图、结构施工图中安装孔洞的预留设计，对不合适的洞口及时修正，作出书面变更或核定。2.7 根据建设工程文件归档整理规范（GB/T503282001)及工程技术要求建立工程技术档案,并建立计量器具库。2。8 做好施工预算,材料与限额领料总计划,加工件委托的编制与审定工作，由项目负责人及专业工程师、施工员负责编制上报公司。做好工程材料预算管理，报批手续、两算对比手续,坚持开展限额领料制度，由核算员编制预算，按月分解，上报公司。2。9规范、标准、图集 工程开工前，项目标准化管理人员根据合同和设计图纸，收集或购买施工所需规范、规程、标准、图集,建立规范、规程、标准、图集等目录，分发相关施工人员. 3、设备及器具 根据工程需要，在工程开工前编制机械设备、测量设备、检验、检测器具需用计划，明确需用数量、型号、进出场时间,按计划组织进场. 4、测量基准交底、复测及验收 进场后,与建设单位办理测量基准控制点移交手续,现场交接引测点位，并对坐标控制点、高程控制点进行复测，确认无误后，填制“施工测量控制点记录表”及“测量控制点复核记录。5、现场准备 5.1、工程轴线控制网测量定位及控制桩、控制点的保护进场后,与建设单位办理测量基准控制点移交手续，现场交接引测点位，将控制桩用混凝土埋设在不易碰到的地方，同时在控制点四周用钢管搭设围拦,防止非故意性破坏。 并对坐标控制点、高程控制点进行复测，确认无误后，填制“施工测量控制点记录表”及“测量控制点复核记录。5.2 对施工场地内及周边的地下构筑物、通讯线缆、管线等影响施工的现场情况向建设单位和有关部门核实，协商提出解决方案。5.3 对现场局部进行填土和平整，以便布置施工道路和生产生活临设.修建现场临时道路，依据施工平面布置图平整施工场地，规划施工道路,布置施工消防通道.按设计规划的正式道路做法修筑施工临时道路，控制好标高和平整度,作为将来正式道路的路基，也作为施工消防通道.5。4 施工用水由建设单位提供的水源接入工地蓄水池,以备急用。5。5 现场布线采用三相五线制，现场配线以埋地为主,在建筑单位提供的电源引出处，设临时配电间，并与现场监控系统相连，用以控制现场用电及施工情况。电箱线线路配置详见“现场临时用电施工方案.第五篇 结构工程施工要点及方案1、工程测量1。1 建筑物平面测量控制1、根据业主提供的建控制网的测量精度。2、据矩形控网,通过测设平行线便可筑红线以及坐标控制点，在得到业主，监理，设计人员同意的前提下适当调整，严格保证得到各轴线。及轴线与控制网的交点均埋设永久性混凝土桩，顶部中心埋设测量标示.3、在矩形控制网中的控制点以及各轴线与控制网的交点均埋设永久性混凝土桩，顶部中心埋设测量标志。1.2 建筑物垂直的控制1、为保证建筑物的垂直度能满足规范要求，可以采用先进高精度的激光铅垂仪,用轴线内控法进行控制。2、依据矩形控制网在正负零板面建立矩形控制网并作为激光控制点。在施工层沿直方向的相应位置处预留200*200的观测孔.在观测孔上分别安置仪器往天顶方向发射铅直激光束，并在相应位置安装接受装置。这样便能准确的测设各施工层的矩形控制点,形成矩形控制网，并作矩形控制网闭合检验。依此方法，便可以对正负零以上建筑物的定位控制进行放样.1.3 建筑物的标高控制以及传递1、 水准控制网的建立：在距新建筑10m外埋设若干个永久水准点，水准点埋在混凝土内，深度以土质情况而定，顶面埋设水准标志。既考虑到建筑物的高程控制，又考虑到建筑物的沉降观测用。水准网采用精密水准仪观测。2、 控制及传递利用甲方提供的施工现场的绝对高程,用国家III等水准测量精度测定正负高程，并标定在主楼四大角柱上，用正负零标高点，用检验合格的钢尺向上测量每层的高程,在每层楼上用水准仪检查测量的高程，误差小于5，取四点取中数，再用S6水准仪观测，柱上标高用红三角符号标记,注记高程.1.4 沉降观测1、水准基点设置应不少于三个，应埋在坚实混凝土桩内并妥加保护。2、沉降 观测点的位置：当首层结构施工时即按设计要求在相应部位埋设沉降观测点，采用20钢筋，按照图纸设计位置共计20个观测点，预埋在柱内，沉降观测点采取保护措施，以防止冲撞引起变形，影响数据统计,随时观测沉降情况.3、观测次数：每施工完一层观测一次，工程竣工后第一年内不少于3次，第二年不少于2次，以后每年观测1次,直至沉降稳定为止。对于突然发生重裂缝大量沉降等特殊情况,应增加观测次数.1.5精度要求1、测角：拟采用瑞士LeicaT2经纬仪，精度正负2。2、测距：拟采用瑞士LEICADI2002红外线测距仪，精度为正负3。3、垂直度控制：采用武汉科技大学生产的激光铅直仪，精度310-5H(HJ为投点高度以毫米记），垂直度精度H/1000,5层偏差不大于正负8观测点的两次观测差不大于1。4、轴线放线：轴线层间偏差不大于正负10。5、工程测量误差：每层不大于正负5，五层不大于正负20。1。6 精度保证措施1、为保证工程质量，仪器,工具必须定期送计量部门检查，同时不符合规范要求的仪器,工具不能使用。2、对仪器，工具使用后进行检查校对,符合规范要求才能使用。3、测量人员,测量仪器及水准线路测量必须固定。4、测量定位放线后，必须提出“复核交接表“给甲方，监理复查后方可进行下道工序施工.5、每阶段测量完成后，必须提交正式材料，作为最后交工材料的一部分。2、 土方分项工程2。1开挖原则：2。1。1根据施工现场条件，决定土方工程分两步开挖,第一步开挖：先挖去桩基上部土方，第二步挖自基坑底.2。1.2总的开挖方向基础土方总的开挖方向为：由西向东开挖.2。2土方开挖前,应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。2。3建筑物的位置的定位控制线（桩)标准水平桩及开槽的灰线尺寸，必须经过检验合格,并办完预检手续。2.4施工机械进入现场所经过的道路和卸车设施等，应事先经过检查，必要时要加固或加宽等准备工作。2.5本工程采用反铲挖土机开挖基坑。2.5。1在开挖过程中，应随时检查槽壁和边坡的状态。根据施工情况,分层随挖随时采用护坡方案施工,雨季施工，避免雨水对坡面冲刷破坏可考虑素混凝土护坡，以防边坡坍塌.施工现场应有专人昼夜监护，观察、支护、变形情况作好记录，出现异常情况及时上报项目部,严防事故发生.2。6开挖过程中测量工配合测量标高，当挖土快接近坑底时，用水准仪在坑底测设3X3m的放格控制网,并撒上白灰点,以示标记.5。7机械挖土、人工修坡、清底，开挖过程中，随时用标杆检查边坡坡度是否正确无误。清土时应机械和人工相配合，每组4人一辆推车,一共分10组，将土方清至堆放点，再用铲车和汽车运出。2.8开挖过程中如遇天气影响，则采用明沟排水，即在坑底基础工作面外沿基础周边方向挖排水明沟，内填碎石，并在盲沟端头设积水井，并派专人定期排水，基坑内积水及时用潜污泵抽到基坑以外。2。9在基坑底施工时，在基坑上挖土线外1米设置围堰和明水沟保证场地内的积水不流至坑内。2.10挖土至设计标高,尽快会同勘察、设计、甲方、质监站、监理等部共同对基底进行验槽，办理地基验槽手续。2。11在机械施工挖不到的土方,应配合人工随时进行挖掘，并用手推车把土方运到机械挖到的地方,以便及时挖走。2。12修帮和清底。在距槽底设计标高50cm槽帮处，找出水平线，钉上小木橛，然后用人工将暂留土层挖走.同时由两端轴线（中心线)引桩拉通线（用小线或铅丝）,检查距槽边尺寸，确定槽宽标准.以此修整槽边,最后清除槽底土方。槽底修理铲平后进行质量检查验收。2。13开挖基坑的土方,一次性运出施工现场,堆放在甲方指定的位置存放,避免二次搬运。2.14成品保护：对定位标准桩、轴线引桩、标准水准点等，挖运土时不得碰撞。并应经常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求。定位标准桩和标准水准点应定时复测和检查是否正确。2。15基坑开挖质量检验标准：项目允许偏差或允许偏差值检查方法标高5mm用水准仪检查长度、宽度+200,50mm用经纬仪、拉线和尺量检查表面平整20mm用水准仪检查尺检查边坡1：0。33观察或用坡度尺检查2。17基坑挖好后尽快组织验槽合格后截桩头，然后铺设级配砂石,浇筑C15混凝土垫层，砌筑120砖胎膜严防杂土进入垫层及筏板内,尽快施工其余各道工序,不许长期晾槽,基础施工完毕后立即回填基坑。2。16回填土方 地下室外基槽采用2;8灰土回填,分层厚度200250。土采用粉土，含水率1622，最大干密度1.611.80。土料的含水率一般以手握成团，落地开花为宜。当含水率过大应采取疏松、晾干、风干、掺入干土等,如土料过干,则应预先洒水湿润.回填土质量应为粉土无杂质，无硬块。土块最大粒径不大于50mm，使用前应过筛。基底处理、场地回填应先将基底上垃圾、草皮、草根、树皮清除，排除基坑中积水、淤泥和杂物。并应采取措施，防止地表水流入基坑内，浸泡地基造成基土下陷。土方回填、机械和人工填土方法a回填土采用汽车运土，装载机运至基槽边缘，人工铺摊及平整。b用蛙式夯机压实，虚辅厚度不大于250mm.回填土接茬应避开基础的转角处，上下应错开1000mm,搭接、回填土应以最低部分开始，先将凹地方开始填平夯实.对于便较无法用机械夯填的部位应采用人工夯填.压实的一般要求填方密实度要求和质量指标通常以压实系数C表示。压实系数为图的控制(实际)干土密度dmas的比值。最大干土密度dmas是当最有含水量时，通过标准的击实方法确定的。密实度要求一般由设计根据工程结构性质、使用要求以及土的性质确定。人工夯实方法（1)人力夯实前应将填土初步整平，打夯应按一定方向进行，一夯压半夯，夯夯相接,夯夯相连，两遍纵横交叉，分层夯打。夯实基槽及地坪时，行夯路线应由四边开始。让后再夯向中间。(2）用柴油打夯机等小型机具夯实时,一般填土厚度不宜大于25cm，打夯前对填土应初步平整，打夯机依次夯打，均匀分布，不留间隙。（3）基坑(槽)回填应在相对两侧或四周同时进行回填与夯实。（4）回填管沟时，应用人工先在管子周围填土夯实，并应从管道两边同时进行，直至管顶0.5m以上。在不损坏管道的情况下，方可采用机械填土回填夯实。用蛙式夯机压实不小于34遍.压实排水要求（1)填土层如有地下水或滞水时,应在四周设置排水沟和积水井，将水位降低。(2）已填好的部分如被水浸，应把稀泥铲除后,方能进行下一道工序.（3）填土区应保持一定横坡，或中间稍高两边稍低,以利排水.当天填土，应在当天压实.质量控制与检验（1）填土施工过程中应检查排水措施，每层填筑厚度，含水量控制和压实程序。(2)对有密实度要求的填方，在夯实或压实之后，要对每层回填土的质量进行检验，一般采用环刀法(或灌沙法）取样测定土的干密度,求出土的密实度,符合设计要求后，才能填筑上层。（3）基坑基槽2050m，每层按100500取样一组;场地平整填方,每层按400900取样一组；基坑或管沟回填每2050m取样一组,但每层均不少于一组，取样部位在每层压实后的下半部，用灌沙法取样应为每层压实后的全部深度.（4)填土压实后的干密度应由90以上符合设计要求，其余10的最低值与设计值之差，不大于0。08t/m3，且不应集中.（5）填方施工结束后应检查标高、边坡坡度、压实程度等3、地下防水筏板防水等级为级，筏基采用C30砼,抗渗等级P6，筏基底板板面和侧边采用高聚物改性沥青4SBS防水卷材，热熔粘贴。3。1、地下室地板做法:桩基基坑挖好后，做砂石垫层，然后满铺C15混凝土垫层，原浆找平压光，然后施工卷材防水层。由底板防水接茬处向上做防水层至筏基上.3。2、防水材料防水材料需严把材料质量关,应有出厂合格证，并先按规定做材料试验，确认材料合格后方可投入施工。3。3、施工条件1）基础垫层干燥，含水率应小于9%。2）基层表面应具有一定的强度,清洁干净，表面无浮土、沙粒等杂物，表面应平整、光滑、无松动,要求抹平压光，对于残留的砂浆块或突起物应用铲刀削平.3。4、基层处理剂的涂刷要求: 涂刷或喷涂基层处理剂前要检查找平层的质量和干燥程度并加以清扫,符合要求后才可进行，在大面积涂布前周边、拐角等部位先行处理.1)冷底子油作为基层处理剂主要用于热粘贴铺设沥青卷材。涂刷要薄而均匀，不得有空白、麻点、气泡,也可用机械喷涂。如果基层表面过于粗燥，宜先刷一遍慢挥发性冷底子油.涂刷时间宜在铺贴卷材前12h进行,使油层干燥而不沾染灰尘。2）基层处理剂的涂刷铺设高聚物改性沥青卷材采用的基层处理剂的一般施工操作与冷底子油基本相同.基层处理剂的品种要视卷材而定，不可错用。此外施工时除应掌握其产品说明书的技术要求，还应注意下列问题:a、一次喷、涂的面积，根据基层处理剂干燥的时间的长短和施工进度的快慢确定。面积过大，来不及铺贴卷材，时间过长易被风沙尘土污染或露水打湿；面积过小，影响下道工序进行，拖延工期 .b、基层处理剂涂刷后宜在当天铺完防水层，但也要根据情况灵活确定。如多雨季节、工期紧张的情况下，可先涂好全部基层处理剂后再铺贴卷材，这样可防止雨水渗入找平层，而且基层处理剂干燥后的表面水分蒸发较快。c、当喷、涂两遍基层处理剂时,第二遍喷、涂应在第一遍干燥后进行.等最后一遍基层处理剂干燥后，才能铺贴卷材.一般气候条件下基层处理剂干燥时间为1h左右。3.5卷材防水层施工方法1）、卷材的防水层的搭接宽度是确保防水层质量的关键。卷材接缝的搭接宽度长边为100mm，短边为100mm,相邻短边接缝错开1m以上。
