电工班组施工技术交底
一、 电气设备安装施工方法
1、 电气安装的要求
1。1建筑电气照明装置安装工程的施工技术及质量控制,应严格遵守国家现行《电气装置安装工程电气照明装置施工及验收规范》（GB-50259)的规定。
1。2本施工技术措施,适用于建筑电气照明装置安装工程的施工及质量控制。
1.3建筑电气照明装置安装工程的施工必须按国家现行的施工及验收规范和已批准的设计进行施工。总包单位与施工单位不得自行修改设计。当修改设计时应以原设计单位同意，方可进行.
1.4建筑电气照明装置安装工程所需的器材及配件，应符合国家现行技术标准的相关规定。
1.5起床及配件的验收应按一下要求进行检查：
技术文件、产品合格证件应齐全.
型号、规格及外观质量应符合设计要求和施工及验收规范的规定.
验收检查项目
灯具（指源在内的由照明附件组成的照明装置)，灯具应齐全、无机械损伤、变形、油漆装饰面层完好、无剥落、灯罩地歪翘等缺陷。大（重）型灯具应有产品合格证件.
灯具配线检验
照明灯具使用的导线，应能确保灯具承受一定的机械力和可靠的安全运行，其工作电压等级不应低于交流250V，最小线芯截面,应符合设计和规范的有关规定.灯具配线必须绝缘性能好，严禁有漏电缺陷。照明器具安装施工与装饰装修工序配合，以保证电气照明装置安装工程的质量。
电气照明装置施工前，装饰装修工种应全部结束，对电气施工无任何妨碍。安装前，应先检查预埋件及预留孔洞的位置、几何尺寸，是否符合设计要求，应将盒内杂物清理干净。预埋件固定应牢固、端正、合理和整齐。
电气照明装置在砖结构上安装时，应采用预埋吊钩、螺栓、螺钉、膨胀、螺栓，尼龙塞或塑料塞固定，严禁使用木楔及射钉，其固定件的承载能力应与电气照明装置的重量相匹配。
电气照明装置的接线必须牢固，接触良好,绝缘处理合理。需接地或接零的灯具、形状、插座与非带电金属部分，应有带明显标志的专用接地螺钉。

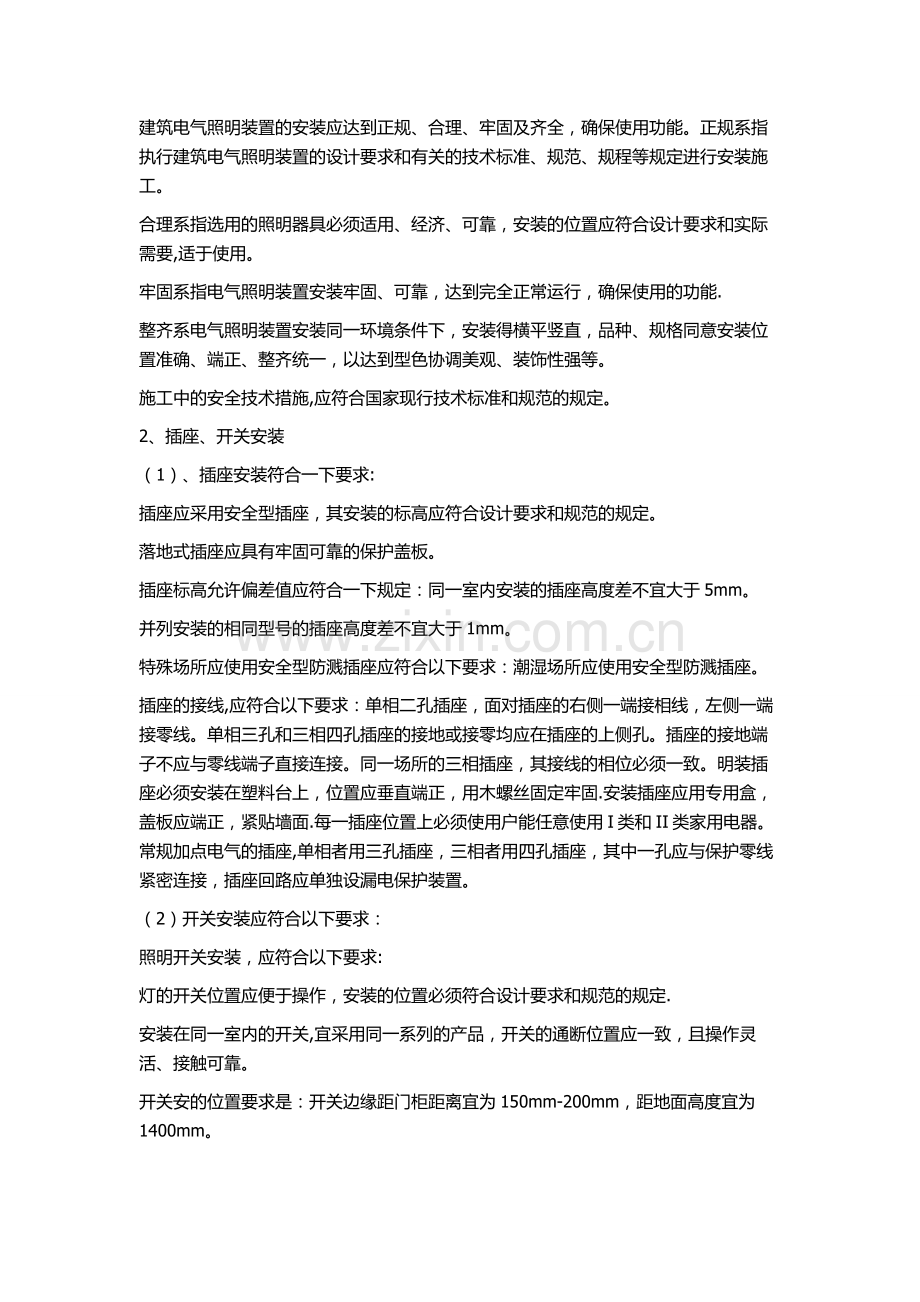

建筑电气照明装置的安装应达到正规、合理、牢固及齐全，确保使用功能。正规系指执行建筑电气照明装置的设计要求和有关的技术标准、规范、规程等规定进行安装施工。
合理系指选用的照明器具必须适用、经济、可靠，安装的位置应符合设计要求和实际需要,适于使用。
牢固系指电气照明装置安装牢固、可靠，达到完全正常运行，确保使用的功能.
整齐系电气照明装置安装同一环境条件下，安装得横平竖直，品种、规格同意安装位置准确、端正、整齐统一，以达到型色协调美观、装饰性强等。
施工中的安全技术措施,应符合国家现行技术标准和规范的规定。
2、 插座、开关安装
（1） 、插座安装符合一下要求:
插座应采用安全型插座，其安装的标高应符合设计要求和规范的规定。
落地式插座应具有牢固可靠的保护盖板。
插座标高允许偏差值应符合一下规定：同一室内安装的插座高度差不宜大于5mm。
并列安装的相同型号的插座高度差不宜大于1mm。
特殊场所应使用安全型防溅插座应符合以下要求：潮湿场所应使用安全型防溅插座。
插座的接线,应符合以下要求：单相二孔插座，面对插座的右侧一端接相线，左侧一端接零线。单相三孔和三相四孔插座的接地或接零均应在插座的上侧孔。插座的接地端子不应与零线端子直接连接。同一场所的三相插座，其接线的相位必须一致。明装插座必须安装在塑料台上，位置应垂直端正，用木螺丝固定牢固.安装插座应用专用盒，盖板应端正，紧贴墙面.每一插座位置上必须使用户能任意使用I类和II类家用电器。常规加点电气的插座,单相者用三孔插座，三相者用四孔插座，其中一孔应与保护零线紧密连接，插座回路应单独设漏电保护装置。
（2） 开关安装应符合以下要求：
照明开关安装，应符合以下要求:
灯的开关位置应便于操作，安装的位置必须符合设计要求和规范的规定.
安装在同一室内的开关,宜采用同一系列的产品，开关的通断位置应一致，且操作灵活、接触可靠。
开关安的位置要求是：开关边缘距门柜距离宜为150mm-200mm，距地面高度宜为1400mm。
开关安装允许偏差值的规定是：并列安装的相同型号开关距地面高度应一拉线开关的相邻间距不宜小于20mm。
相线应经开关控制，民用住宅严禁设置床头开关。
开关控制，应符合以下要求：
相线应经开关控制。接线时应仔细辩认，识别导线的相线与零线，严格做到一控制（即分断或接通）电源相线,应使开关断开后灯具上不带电.
扳把开关通常为两个静触点,分别由两个接线桩连接:连接时除应把相线接到开关上外，并应接成扳把向上为开关，扳把乡下为关灯。接线时不可反接，否则维修灯具时,易造成意外的触电或短路事故.接线后将开关芯固定在开关盒上,将扳把上的白点(红点)标记朝下面安装：开关的扳把必须安正，不得开在盖板上；盖板与开关芯用机螺丝固定牢固,盖板应紧贴建筑物表面。
双联及以上的暗板把开关,每一联即为一只单独的开关,能分别控制一盏点灯。接线时，应将相线连接好,分别接到开关上一动触点连通的接线桩上，而将开关线接到开关静触点的接线桩上。暗装的开关应采用专用盒.专用盒的四周不应有空隙，盖板应端正，并应紧贴墙面.
3、 灯具安装
（1） 白炽灯常规有吊灯、吸顶灯、壁灯等，还有花饰型的组合灯具。安装中，灯具的型号，规格必须符合设计要求，灯具及其配件应齐全,线路、构造、外观应完好，无损伤、变形等缺陷。
（2） 照明灯具安装的接线，应符合以下要求：
穿入灯具的导线在分支连接处不得承受额外压力和磨损，多股软线的端头应挂锡，盘全,并按顺时针方向弯钩,用灯具端了螺丝拧固在灯具的接线端子上。
荧光灯的接线应正确,电容器并联在镇流器前侧的电路配线中,不应串联在电路内。
灯具内导线应绝缘良好，严禁有漏电现象，灯具配线不得外露，并保证灯具能承受一定的机械力和可行安全运行。
灯具线不许有接头，在引入处不应受机械力。
灯具线在灯头、灯线盒等外应将软线端作保险架，防止接线端子不能受力.
（3） 公共场所用的应急灯和疏散指示灯，要有明显的标志。公共场所照明宜装设自动节能开关。
（4） 灯具安装技术控制要点，应符合有关规定。
（5） 重型灯具安装，应符合以下要求：
重型灯具安装必须应在预埋件或螺栓固定。固定大型花灯吊钩的圆钢直径，不应小于灯具的吊挂锁、钩的直径，且不应小于6mm。
对大型、重型花饰灯具、吊装花灯的固定及悬吊装置，应按灯具重量的1.25倍做过载试验。
4、 灯具电器安装质量标准及检验方法
吊式日光灯安装质量标准
操作项目
质 量 要 求
金属外壳接地程排成行安装
灯具的外科必须接地或接零时，应有接地螺栓与接地网连接（距地2。5m以下时要接地线）吊式日光灯垂直,吊线开档一致，成排成行在一条线上，并且每盏灯都吊在一个水平线上。
花灯、组合吸顶灯安装质量标准
操作项目
质量要求
预埋吊钩
灯具重量超过3kg时，应固定在预埋的吊钩或螺栓上；
吊钩成型后要完全镀锌（钢材不得小于：圆钢Φ12mm；扁钢50*50mm）
防火隔热
各式灯具装在易燃结构部位或暗装在木制吊顶内时，在灯具周围应做好防火措施
灯位安排
灯群、花灯灯位必须形成直接在同一个中心位置和分格中心
二、 卫浴洁具安装施工方法
1、 浴缸、冲淋房安装；
1）卫生洁具外观洁净无损坏，配套连接管无凸凹弯扁等缺陷。
2）连体浴缸，墙砖镶贴好后安装；普通浴缸,墙砖镶贴到浴缸高度向上一皮砖的位置，等浴缸安装完毕后补平。
3）按安装位置砌筑支撑(至少砌筑三道砖支撑）、外围墙预留检修孔或安装浴缸支架,压克力浴缸、钢板浴缸应垫好黄沙、铸铁浴缸应砌砖支撑。浴缸下水一侧应留有检修口.
4）现场检查外观质量及配件，按设计要求核对浴缸大小与安装位置尺寸,检查落水口与浴缸排水口位置是否一致，将合适位置的落水口与浴缸排水暗管进行连接，再讲排水暗管与浴缸排水孔连接,周边用硅胶固定。
5）按摩浴缸的电源必须用插座连接，严禁直接接电源，电机试机必须先放水后开机，连接处无渗漏.
6）冲淋房底座应填实，底座安装平整无给水，冲淋房的玻璃应采用安全玻璃,冲淋房与墙体结合处应无渗漏现象.
7）安装好后做盛水试验，存2/3水，经2H后无渗漏；并溢水口做灌水试验，检查有无渗漏。检测河沟后必须用薄膜封好，上口用九厘以上板材盖好以防硬物坠落造成表面损伤.在检查验收前检修孔不得封闭。
8）注明：工艺标准应符合下列规定。
9）浴缸底部下水管及基础处理：浴缸排水必须用硬管连接（原配管除外)，插入下水孔的深度〉50mm；冲淋房排水管也应采用硬管连接.
10）普通浴缸周边的墙砖必须在浴缸安装好并敞开式检查合格后再进行镶贴，使墙砖立于浴缸周边上，以防止水沿墙面渗入浴缸底部。浴缸与墙砖周边应留出1—2mm间隙以防止膨胀性能导致墙砖和浴缸的瓷面产生爆裂，后用硅胶勾边做防水处理。
2、台盆或立盆安装
1）卫生洁具外观洁净无损坏，配套连接管无凸凹弯扁等缺陷.
2）按设计要求分台上盆与台下盆和立盆，要对号入座，现场检查外观质量和配件。钻孔，安装台架。
3）核对安装尺寸、台面开孔尺寸、位置、龙头位置,台盆管道位置应左热右冷，立盆两管间距100mm。台盆架用镀锌铁膨胀螺栓固定，立盆采用挂件式膨胀螺栓或不锈钢螺栓固定。落水管件采用原配件或PVC管Φ35-40mm且有存水弯装置。
4）做盛水试验，台盆和洗涤槽盛至溢水口，检验无渗漏后台盆或立盆周边与接触面抹硅胶做防水.
5）工艺标准应符合下列规定
6）不得随意改变排水立管、地漏、坑管的位置,不得随意增设卫浴设施.
7）排水管铺设在地面的横管必须有一定的坡度，坡度大小视现场情况而定,要求流水畅通无返水.洗涤水下水管不得和污水管(坑管）连接。
8）柜式台盆的地面下水管必须高出橱柜地板100mm，便于下水管的连接和封口,下水管必须采用硬管，严禁采用软管连接。必须安装相应的存水弯。浴缸龙头应安装在下水口的同一边；热水器进水口前应安装阀门。
9）安装时注意，挂片及拧紧程度，不可过紧以防损伤产品。
10)台盆下进水管（冷、热）角阀间距为150mm，左热右冷.
11）在通过试压及隐蔽验收前不得封闭管道.
12）卫浴五金件安装：
定位、在选定位置上冲孔、打膨胀管，固定五金件，并注意避开管道位置,保证水平平行。(玻化砖墙面需注意钻头尺寸，防止砖爆裂）
3、 座便器安装:
1） 卫生洁具外观洁净无损坏。
2） 按设计要求确定座便器规格和坑距是否相符,清扫安装处基面。安装必须对排水、排污管道进行桶水试验，观察畅通后方可在排水、排污管道口周边做防水处理。
3） 座便器试装，以坑管口和座便器排污口为中心，在地面上划出底座的位置线和底座螺栓安装位置，按试装位置找准固定点后，在固定点处冲孔。在座便器底部及排污管周边200mm内涂抹油泥或配套的牛油圈硅胶连接及不锈钢膨胀螺栓连接固定;如需移位不得大于50mm。
4） 冲水，座便器高低水箱应盛至扳水孔以下10mm处，检查排水是否畅通，有无渗漏现象.检测合格后在座便器与地面间抹防霉硅胶。
5） 注明:工艺标准应符合下列规定
6） 卫生洁具外表应洁净无损坏、安装牢固、排水畅通,个连接处应无渗漏，阀门开启灵活.
7） 不得在多孔砖或轻型隔墙中使用膨胀螺栓固定卫生器具或设备，特殊情况要进行加固处理.
8） 座便器专用橡胶密封圈或油石灰与土建预留排污管连接密封，座便器底座不得用水泥砂浆固定需用不小于6mm膨胀螺栓固定，固定后螺栓应露出3—5扣，螺帽与座便器间应采用软性垫片,不得使用钢垫片或弹性垫片。座便器与地面周边应用油石灰或硅胶密封.
9） 连接进水口金属软管时，拧紧六角螺帽不允许用力太大，待通水时不漏为宜，否则用力过紧会造成螺帽要你应力太大会引起螺帽开裂留下以后爆裂漏水的隐患。
10） 座便器底座禁止使用水泥安装，以防水泥的膨胀特性造成底座开裂，施工时严防垃圾掉入坑管。安装完毕做通水试验并做好保护措施。
11） 卫生器具的水平度应控制在2mm，垂直度控制在3mm内。
三、 重点工程关键控制
1、 开关、插座安装及关键控制
（1） 质量关键控制点
1） 开关应关断相线。
2） 插座接线相序符合规范规定。
（2） 技术关键控制点
采用专用压接钳压接安全压接帽时应注意：
1） 导线的剥线长度,以比压接帽内铜套长度略长2-3mm为宜.
2） 压接时应选用与芯线相应的压接帽。
3） 压接时用力应均匀,不得损伤压接帽绝缘层。
2、 灯具安装关键控制
（1） 质量关键控制点
1） 电源接线盒安装位置很大程度上决定了灯具的安装位置，故应提高灯线盒预埋的准确性.
2） 安装花灯等装饰性较强的灯具时应带好干净的手套，避免汗渍等污损灯具饰面。
（2） 技术关键控制点
成排照明灯具应同意弹线定位、开孔，确保横平竖直。
3、 卫生器具安装关键控制
（1） 质量关键控制点
1） 卫生器具必须完好无损,支、托架埋设要平整、牢固、砂浆饱满，但不能突出墙外，并与卫生器具接触紧密。
2） 卫生器具型钢支、托架的铁锈、污垢应清楚干净，油漆的颜色私光泽要均匀、光滑、无漏涂现象。
3） 镀铬零件必须完好，连接严密，无渗漏现象。
（2） 技术关键控制点
1） 卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定.
2） 卫生器具的安装高度如无设计要求时,应符合相关规范要求.
