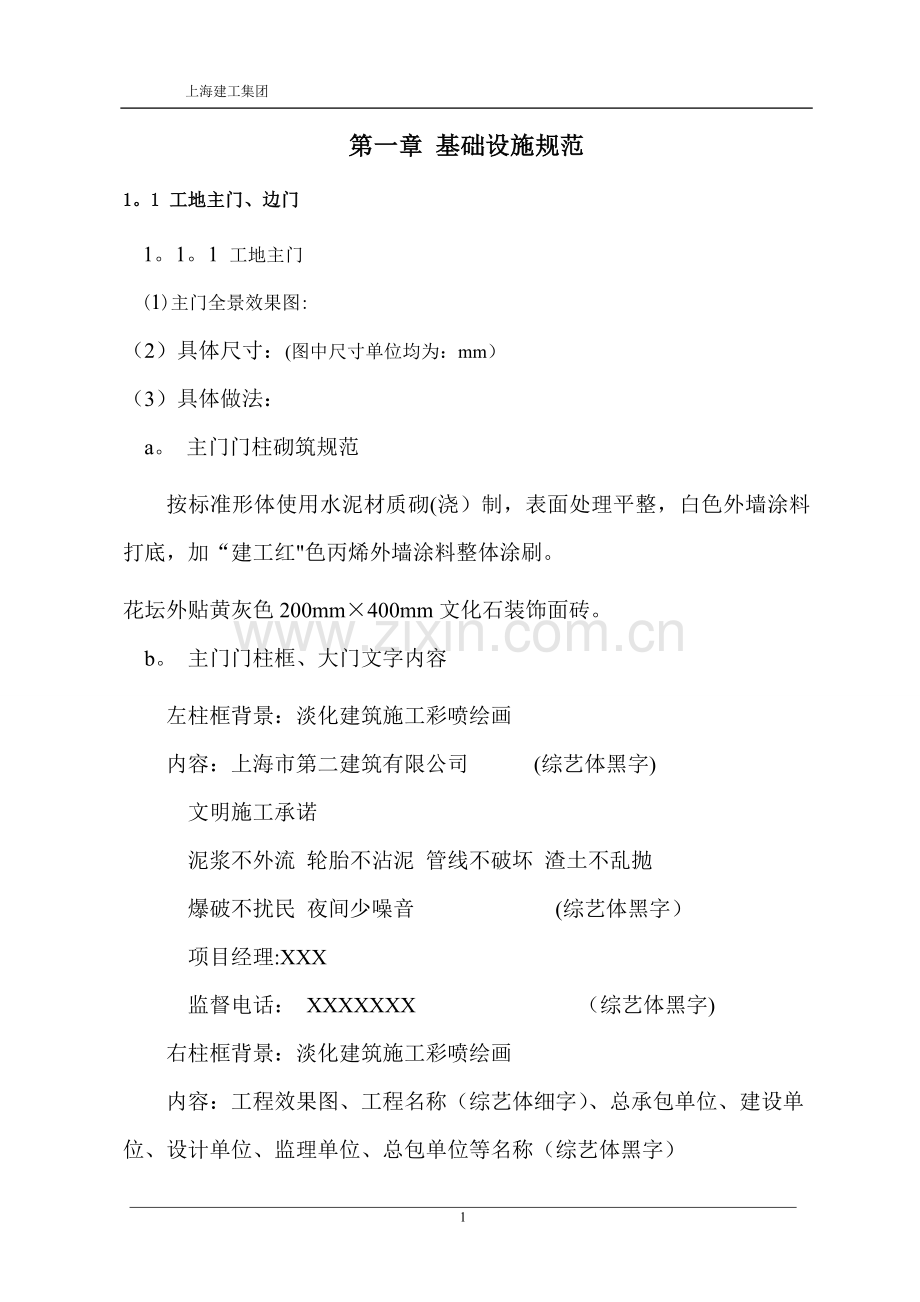

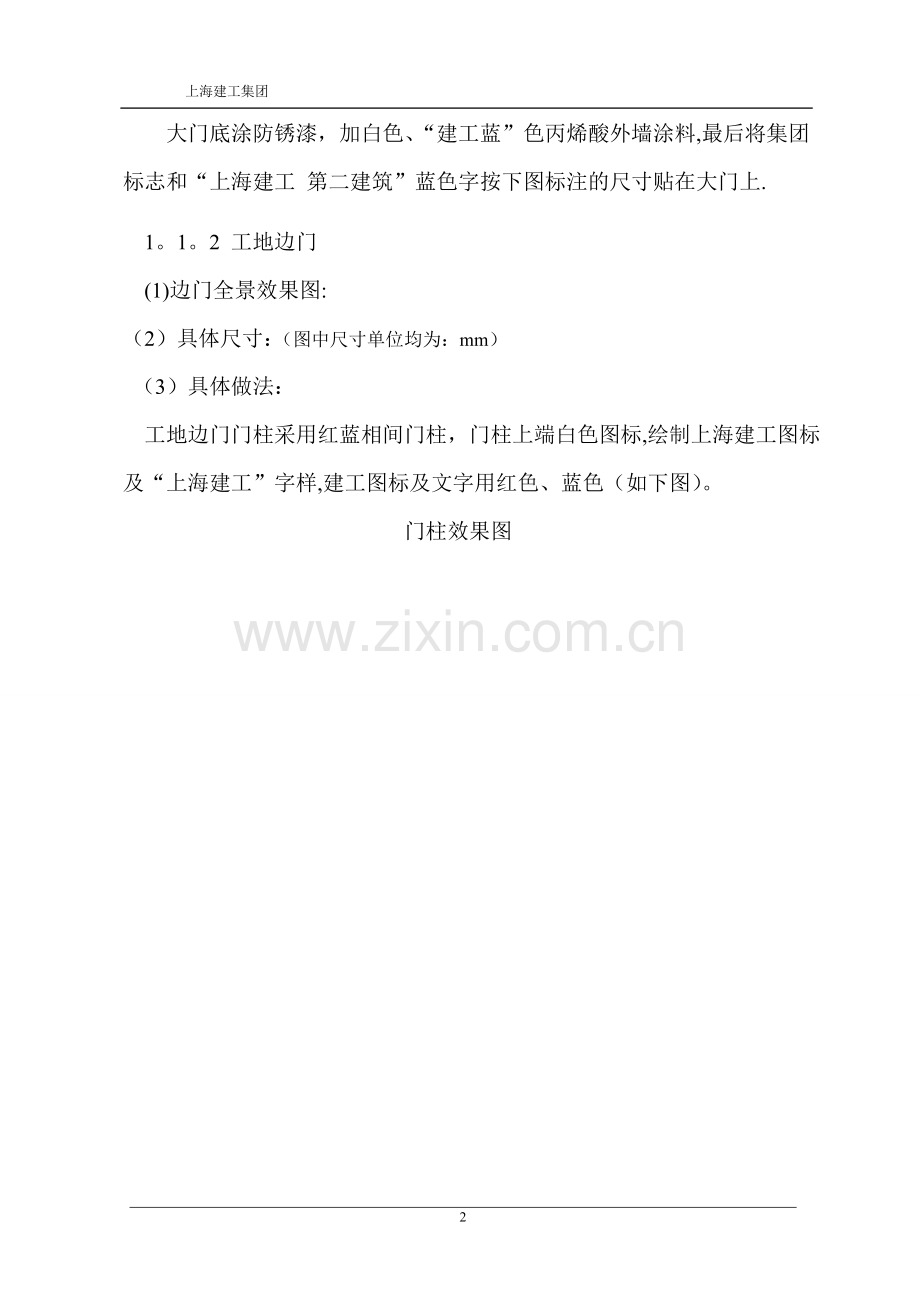

上海建工集团第一章 基础设施规范1。1 工地主门、边门 1。1。1 工地主门 (1)主门全景效果图:（2）具体尺寸：(图中尺寸单位均为：mm）（3） 具体做法： a。 主门门柱砌筑规范 按标准形体使用水泥材质砌(浇）制，表面处理平整，白色外墙涂料打底，加“建工红色丙烯外墙涂料整体涂刷。花坛外贴黄灰色200mm400mm文化石装饰面砖。 b。 主门门柱框、大门文字内容左柱框背景：淡化建筑施工彩喷绘画内容：上海市第二建筑有限公司 (综艺体黑字) 文明施工承诺 泥浆不外流 轮胎不沾泥 管线不破坏 渣土不乱抛 爆破不扰民 夜间少噪音 (综艺体黑字） 项目经理:XXX 监督电话： XXXXXXX （综艺体黑字)右柱框背景：淡化建筑施工彩喷绘画内容：工程效果图、工程名称（综艺体细字）、总承包单位、建设单位、设计单位、监理单位、总包单位等名称（综艺体黑字）大门底涂防锈漆，加白色、“建工蓝”色丙烯酸外墙涂料,最后将集团标志和“上海建工 第二建筑”蓝色字按下图标注的尺寸贴在大门上. 1。1。2 工地边门 (1)边门全景效果图:（2）具体尺寸：（图中尺寸单位均为：mm） （3）具体做法： 工地边门门柱采用红蓝相间门柱，门柱上端白色图标,绘制上海建工图标及“上海建工”字样,建工图标及文字用红色、蓝色（如下图）。 门柱效果图 门柱具体尺寸（单位：mm）:1。2 工地围墙及宣传效果图 1。2。1 围墙全景图 工地围墙用标准砌块砌筑，高度不得低于2.5米(外环以外的项目不得低于2米），围墙表面粉刷抹平，并用白色涂料刷白。 1。2。2 墙柱标牌围墙墙柱标牌按集团统一标准制作喷绘图,直接安装在围墙上，高度统一，墙柱牌一般每隔810米制作一块。在景观区或标志性工程,可根据实际要求，在工地围墙、围栏外布置企业承建的标志性建筑喷绘彩图，美化市容环境,宣传企业形象。具体尺寸如右图（单位:mm):1。3门卫室门卫室制作采用灰白色彩钢板,屋顶及屋檐为红色彩钢板，屋顶为单坡斜屋面，坡度视实际情况而定。门卫室内须挂门卫责任制图牌,配备安全帽以备借用，有条件的项目应安装监控设备.门卫室尺寸（单位：mm）：1。4 宣传栏 1。4。1 “四牌一图”制作a.采用不锈钢支架，图牌可根据现场自由组合b。牌图面格式：1200800mmc。标牌标题采用“建工蓝”底色,90mm高、综艺体白色字，d。正文内容:黑体,“建工蓝”字，字体大小视情况而定。 效果图（单位:mm)： 1。4。2 宣传横幅 a. 宣传内容可根据实际情况定 b. 采用轻质网眼材料，宽70cm或90cm,长度根据内容适当调整 c. 宣传标语文字采用黑体，红底白字，左边顶端有建工标识宣传横幅形式： d. 企业简称字体为综艺体，白底蓝字,大小1800mm1800mm 企业宣传标语：1。5 场地硬化及裸土遮盖按照上海市建筑工地文明施工相关要求，施工现场裸露的土体(含教授叫区域)需进行场地硬化或遮盖处理，防止扬尘。 1。5.1 场地硬化做法 场地硬化可根据现场的情况浇筑60mm或100mm的C20混凝土，如下图: 1.5。2 用绿网或黑色网格布对裸土进行遮盖1。6 施工现场临时道路 根据工程实际情况，布置临时道路,若施工条件允许，可采用永久道路与临时道路相结合的做法，节约成本。 1.61 临时道路示意图 1。6。2 具体做法1。7 给排水、临时用电系统 1.7。1 给排水系统 施工现场应设排水沟、集水坑、沉淀池，可为砖砌或混凝土浇筑。生活和施工污水、雨水必须经沉淀达到排放标准后方可排入市政排水系统。禁止直接排入河道,污染河水。a。 排水沟示意图b。 排水沟具体做法如下图：1。7。2 临时用电系统a. 电缆铺设现场电缆的铺设应根据项目编制的临时用电方案设置路线，并砌筑电缆沟，若因条件限制也可挖沟掩埋.临时用电必须符合JGJ46-2005规范，做到“三级配电二级保护”。b. 电缆沟示意图砌筑电缆沟：围墙边的电缆可采取砌3040cm高的沟槽，电缆上部用黄砂掩盖,并用砂浆找平,侧面用黄黑色油漆作警示作用。 c。 电箱及电箱防护棚电箱防护棚是施工现场防护电箱的安全措施,安装方便，搬运灵活,符合安全生产保证体系的要求.防护棚是全部用钢结构组成，分为上下两部分（平顶和支架）。制作方法、尺寸按上图右。1。8 钢筋棚、木工棚 1.8.1钢筋棚a. 定型化钢筋棚由钢结构组成,美观实用,现场直接拼装，可重复利用.钢筋棚双层防护棚四周张贴宣传安全、文明宣传标语（材质：户外喷绘）.b. 具体尺寸(单位:mm）:“Y”型屋面与立柱连接点示意图:底座焊接示意图：c. 钢筋机械操作牌： 1。8.2 木工棚木工棚采用全封闭式加工，防止扬尘及噪声污染，木工间大小视现场场地条件而定，四面用彩钢板或新模板封闭，其中一面开门。加工间内操作指示牌、警示牌悬挂参照钢筋棚。双层防护棚四周张贴安全、文明宣传标语（材质：户外喷绘）.根据木工棚大小配置不少于2组灭火器。1。9 灯架及高效泛光灯 1。9.1 工具化灯架灯架结构简洁，运输、安装、使用方便,灯架基础采用砼基础，架体上设置专用电箱和电管管卡,并设置接地装置。灯架采用48钢管作立杆,每节标准节为500mm500mm1500mm,内部设爬梯,最高搭设高度不超过10米.灯架颜色为黄色。 1。9.2 高效泛光灯高效泛光灯与普通镝灯对比： 对比项目 3。5KW镝灯 TG168高效泛光灯采购价格 1300元/套 550元/套耗电量 3.5KW/h 0.4KW/h安装包养 难（分体式) 易（整体式）照明亮度 高 中灯管使用寿命 中 长外形 体积大、重量重 体积小、重量轻第二章 安全、文明设施、设备2.1 临边、洞口围护措施 2。1。1 基坑临边防护基坑临边防护栏全部由国家标准钢材制作，尺寸1800mm1200mm，结构简洁,安装方便，安全可靠,可反复使用。安装要求：防护栏须安装在混凝土地面,用膨胀螺栓固定,防护栏内侧浇筑高20cm、宽15cm的混凝土挡水梁，或安装高20cm的挡脚板，并涂黄黑相间油漆.2。1.2 洞口防护a。 较大洞口：用6厚钢板通过膨胀螺栓与结构固定，将6010cm钢管与钢板焊接，并用螺栓固定钢管防护栏杆，颜色为:黄黑相间色.b。 较小洞口：50cm的洞口可使用抽拉式盖板，制作方法：4个角铁件用4个M10膨胀螺栓与混凝土地面固定,洞口两侧尺寸缩进100mm，通常扁铁离地25mm便于模板插入,模板涂黄黑相间油漆。2。2 楼梯扶手工具化楼梯扶手适用于不同长度、不同斜度的楼梯,采用工具式短钢管接头，立杆采用膨胀螺栓与结构固定，内插钢管栏杆，连接方便、牢固。扶手栏杆颜色采用黄、黑两色。制作尺寸：2。3 电梯井防护门电梯井防护门是施工现场安全防护的重要设施，由标准钢材制作而成,适用于各种门洞宽度的电梯井，结构简洁，安装方便，安全可靠。安装要求:铰链固定要求横平竖直,标高准确，铰链固定用膨胀螺栓,须拧紧,防护门的安装高度离地20cm.颜色要求：防护门采用黄色,下部挡脚板采用黄黑相间、高度为20cm的油漆。2。4 施工区域围挡施工作业区、材料堆放区等应用定型化镀锌钢丝网片隔离，钢丝网片高度1。8米，并有明显的标志牌. 2。5 安全通道防护棚、高压线防护架 2。5。1 安全通道安全通道由标准钢管、扣件及钢构件搭设而成，包括人行通道和车行通道.人行通道多用于楼层进出部位，车行通道一般设置在工地主入口及吊装区域的重要通道.上图左：楼层安全通道与人货电梯安全通道二合一,由标准钢管、扣件搭设,钢管须漆黄色，双层防护棚三面贴安全警示标识及宣传标语。上图右:主入口安全通道防护棚，根据实际情况搭设，一般高度大于4。6m,宽度大于5。2m，架体上部用18号工字钢作梁与架体焊接,通道两侧用绿网封闭，高度1。8m。 2.5。2 高压线防护架高压线防护架应根据现场实际情况编制搭设方案，架体分上下两部分,下部为钢管，上部为毛竹。以高压线高度18m为例,架体宽度大于4m，地面以上12m高度内采用48钢管搭设，往上至19m高度（高出高压线1-2m)采用毛竹搭设，两者之间通过簚绑扎搭接，搭接长度不小于2m。考虑到场地的最大化利用,可根据实际情况将架体下部改成安全通道，如下图：2。6 移动登高平台移动登高平台适用于楼层内、地下室等临时高处作业,产品结构简单,移动灵活，安全可靠。移动平台采用20的钢管焊接而成,每节尺寸为：1。5m1.5m2m,总高度不得超过6m，支撑脚用铰链固定在架体四角,标高准确.移动平台颜色为黄黑相间。制作尺寸（单位：mm)：2.7人字梯 人字梯用20的钢管焊接组成，顶端连接采用铰链固定，两脚之间须用铁链作为保护链连接,各焊点须满焊，保证焊接牢固,底部须安装防滑橡皮,整体颜色为黄黑相间。具体尺寸如下图：2。8 基坑登高设施 2.8。1 简易登高梯简易登高梯适用于基础部分施工,作为基坑上下通道，采用48的钢管与标准扣件组成，横档上铺设3mm的轧花钢板或模板作为踏步,扶手设置两道，登高梯坡度为1：3，踏步颜色为黄色，扶手颜色为黄黑相间。 踏步示意图 2。8.2 深基坑登高梯笼深基坑施工时上下通道采用登高梯笼,按节拼装，安全方便。登高梯笼用国家标准钢材焊接而成，每节箱式构件形成独立的围护体系,安装时要求基础标高准确,当梯笼超高时应增加斜撑予以固定，整体颜色为黄色. 现场实物图具体尺寸(单位:mm）：2.9 消防展示台、移动式消防架 2。9。1 消防展示台在工地主要入口设置醒目的消防展示台，增强消防宣传意识。消防台可根据现场实际情况设置大小，一般尺寸不小于600cm50cm250cm.消防台内除放置必要的灭火器、消防桶、铁锹等设施之外,还可张贴消防制度、消防宣传画之类的图画。具体尺寸(单位：mm)： 2.9。2 移动式消防架在工地边门入口处或重点防火区域可配置移动式消防架，运输方便,使用简单。移动式消防架由架体和顶棚组成，颜色为建工红，尺寸可参照下图.2.10 危险品仓库 危险品仓库是施工现场存放氧气、乙炔等危险品的安全设施,由于其特殊性，在制作及日常看护中，必须严格执行相关规定。工具化危险品仓库采用国家标准的钢材和防火材料组成，仓库整体骨架用方钢和角钢焊接,墙体可用防火性彩钢板,整个仓库分为上下两部分,即屋顶和墙体，一般尺寸为：长2m，宽1。4m，高2。6m（可适当调节大小）。颜色：墙体为白色,屋顶为建工红.仓库内必须安装防盗报警器,并经常检查是否有效。 具体制作尺寸（单位:mm)：2。11 气瓶推车气瓶推车是运输氧气、乙炔的设备，具有防晒、稳定、安全、运输方便的特点，采用钢管、扁钢、轮子等制作而成，并配置灭火器,推车大小可根据实际气瓶的大小作调整,基本按照下图制作，颜色要求黄黑相间.2.12 砂轮机防护罩砂轮切割机在切割钢材时产生大量火星,可能引起火灾，高速旋转的砂轮片也比较危险，因此必须配备防护罩。砂轮机防护罩是用铝板加工而成，能防止火种四溅，控制扬尘，具体尺寸可根据砂轮机的大小制作，一般尺寸为：宽60cm,高80cm，长150cm，颜色为黄色.2。13 木工圆锯木工圆锯是施工现场木料加工、模板制作的最常用机械，定型化木工圆锯具有高强度悬空防护罩、可移动的定位挡板等特点，机械的安全性、可靠性和耐用性较强.颜色为黄色2。14 电焊机推车电焊机推车制作简单，运输方便，安全可靠，车上配置空载保护器、三级电箱、灭火器等，作业时可将相关证件挂于车上塑料文件袋内.2。15 灭火器、消防栓 2。15。1 灭火器施工现场灭火器放置可用灭火器专用箱或者用模板自制箱子，箱子尺寸一般为:20cm42cm60cm.颜色为红色，箱体须有“灭火器箱”、“火119警”字样，如下图： 2.15.2 消防栓在主要通道、重点防火区域应配置消防栓，特别是生活区除放置灭火器外,还须配置相应数量的消防栓，并注明“消防器材、严禁挪用”等。消防栓箱体分为上、下两部分，上部放置消防带，下部放置灭火器。2。16 塔吊标识a. 塔吊尾部两侧须悬挂印有建工logo及“上海建工字样的标识牌。b. “上海建工”四字为白底蓝字，综艺体。c。 标识牌尺寸：1500mm1500mm,材质：铝制板。塔吊编号及验收牌: 2。17 冲洗池冲洗池设于工地主要出入口，对进出车辆进行冲洗,尺寸:3。6m12m，可根据实际场地条件作出适当调整,有条件的项目可设置自动喷淋系统.水源来自施工现场废水、雨水通过三级沉淀池收集.现场实物图三级沉淀池:2。18 洒水车 洒水车适用于施工现场硬化道路的日常洒水作业,保持道路整洁,防止扬尘。洒水车采用钢管、扁钢、轮子等制作而成，车身呈椭圆柱型,一般尺寸:宽60cm，高50cm,长100cm，上部设置进水口兼透气孔，前方安装洒水管并用阀门调节流量。洒水车为白色，车身可喷“上海二建”等字样。2。19 茶水厅、吸烟点根据施工现场的需要设置相应数量的茶水厅（吸烟点）,一般项目设置2-3个。茶水厅同时也为吸烟点，正方形，三面为座椅，尺寸为2.5m2。5m(可适当调整）,用标准钢材制作支架，屋顶为红色波纹彩钢板,凳面用木材，主要连接点用螺丝固定，便于拆装和运输。茶水厅（吸烟点)效果图：2。20 搅拌机搅拌机须搭设双层防护棚，大小根据现场需要定，高度一般为6m，四周用废旧模板封闭，前后开洞便于进料、出料，顶部设置警示标语、安全宣传图画等（宽度90cm120cm)，其余部分涂油漆，参考颜色:白色、银灰色、黄黑相间。2.21 干粉砂浆桶干粉砂浆桶四周应用钢管搭设高4。5m的双层防护棚，三面用废旧模板将封闭，并涂油漆，参考颜色：白色、银灰色、黄黑相间，可贴宣传标语、警示标识。2.22 脚手架脚手架必须严格按照施工方案搭设，采用符合国家标准的48mm钢管和扣件，钢管必须先油漆后搭设，除剪刀撑为黄黑相间色外，其余为黄色. 2。22.1 悬挑脚手架悬挑脚手架支撑材料应根据施工方案合理选用，一般采用18工字钢，用12槽钢作斜撑.工字钢室内固定装置采用定型化螺杆、固定片、螺丝等，无需焊接，安全可靠，可重复使用。 2.22.2 脚手架隔离措施悬挑脚手架首步必须用模板封闭严实，防止坠物掉落，首步以上应按照“四步一隔离的要求用模板进行封闭隔离。悬挑脚手架首步、作业层及以下三步外侧须设置20cm高的挡脚板，黄黑相间色。 2.22.3 脚手架底部设置脚手架底部应用5cm厚的通长跳板或12槽钢作垫板，垫板长度不少于三跨.脚手架外侧须设置排水沟，四面相通并导入工地给排水系统.排水沟做法如下，建议尺寸：深30cm，宽30cm。2。23 砌块集中加工区 施工现场可根据实际情况，设置相应大小的砌块堆放区域，采用钢管或方管焊接骨架，顶棚用波纹彩钢板(红色或白色）,底部用24废木料钉成骨架，上面满铺废旧模板，建议宽度：1.5m。砌块加工间搭设双层防护棚，三面用白色彩钢板封闭,防止扬尘,防护棚四周贴警示标识及安全宣传图片。堆放区加工区 第三章 办公区视觉规范3。1 企业标志旗 3。1.1 旗杆、基座旗杆采用不锈钢材质，高度一般为810m，中间的旗杆高出两边50cm，旗杆基座采用梯形造型，将军红大理石贴面.旗杆基座示意图（单位：mm)： 3.1。2 企业旗悬挂及制作旗子悬挂顺序(正对旗杆从左到右为）：安全旗、上海建工旗、上海二建旗，旗子为2号旗，安全旗为黄底绿图,企业旗为白底蓝字。旗子制作尺寸如下（单位：mm):3.2 宣传板报 宣传板报采用不锈钢材料制作，板报底版公司用公司统一格式(可向公司领取),要求更新及时，并保持板报整洁（下图单位:mm).3。3 停车棚办公区停车棚（车位数）可根据现场实际情况设置,支架采用标准钢材焊接而成,顶板用红色波纹板，屋檐为宽20cm的红色彩钢板,可参照下图：3。4 办公楼 3。4.1 办公楼建造屋顶及屋檐使用建工红彩钢板，屋顶为坡型，内天沟，墙板为白色彩钢板。办公楼入口处上方和侧立面制作上海建工企业形象标识。办公楼侧立面企业形象标识：办公楼企业形象标识制作方法及要求：a. 制作方法1:用户外即时贴电脑切割b. 制作方法2：用带背胶车身贴喷绘,文字和标志四周留白边.c. 要求：颜色均为建工红、建工蓝,综艺体。尺寸如下图(单位:mm）3。4.2 科室牌a. 材质：有机玻璃背贴写真图片b。 建议尺寸:300mm100mm 具体尺寸如下图c。 颜色：白色、建工红、建工黑d。 字体：中文为黑体，英文为Swise。 位置：正面贴于门正上方，居中。3.4.3 会议室布置 会议室布置简图：A立面为工程效果图展示区，材质：KT板谐振喷绘,建议尺寸：800mm1600mm.同时安装活动投影布，便于放视频、PPT等。B立面挂集团或公司承建过的项目宣传图片，用有机玻璃广告钉形式.C立面布置四块图牌（项目安全质量目标、质量要素分配表、环境职业健康安全要素分配表、综合治理目标及管理网络),材质:有机玻璃背贴写真图片。上部近顶板贴宣传标语:“建一流工程 创二建品牌.D立面挂施工总平面图,材质：KT板谐振喷绘,建议尺寸：800mm1600mm。上方贴建工logo和“上海建工 第二建筑”。相关图牌尺寸（单位：mm）:第四章 生活区视觉规范4。1 宿舍楼施工现场应根据实际情况搭设相应数量的宿舍楼，任意两栋宿舍楼的间距不得小于3。5米，所有空余场地必须硬化. 4。1。1 楼号设置宿舍楼山墙上统一绘制上海建工企业形象标识和宿舍楼编号。企业形象标识的色彩、字体、规格、材质均与办公区相同。宿舍楼编号字体为:Arial（粗体)，字体大小略大于“上海建工”字体,如下图： 4。1.2 宿舍门牌a. 材质：KT板喷绘b。 尺寸：建议为260mm80mm（长宽）c. 颜色：白色、建工蓝d。 字体：黑体e。 位置:正面贴于门正上方 (图例说明：首位数字代表号房，第二位数字代表层数，后两位代表房间号）4。1。3 宿舍内布置每间宿舍内摆放4-5副上下铺，一般住7-8人，留一个铺位放置行李、被子等，配置小方桌1个，方凳4个，毛巾、脸盆架1个，安装2只吸顶电扇，有条件的配置一个组合更衣柜。宿舍内应挂“工地住宿人员一览表”，采用KT板喷绘，建议尺寸:700mm460mm。a。 床位布置：b。 住宿人员一览表：c。 宿舍布置: 4。1。4 空调宿舍项目可根据实际情况设置一定数量的空间宿舍，要求项目专业人员计算好用电量，单独排线,并安装独立的电表、漏电开关。有条件的项目可单独搭设一栋宿舍楼统一安装空调宿舍. 4。1。5 限流装置每间宿舍必须配置限流装置，并将限流器集中安装在一起，便于管理，防止工人恶意破坏。（建议尺寸1200mm1200mm）4.2 食堂 4。2。1 食堂布局参考平面图（尺寸可根据实际情况设置）: 4。2。2 餐厅项目部可根据实际需要搭设相应面积的餐厅，一般要求能容纳150200人同时就餐。餐厅内须安装相应数量的吊扇或吸顶风扇，并保持餐厅明亮、整洁。4.2。3 操作间、传菜间、盥洗池操作间和传菜间须严格按照二公司相关规定设置,保持干净整洁.盥洗池呈长条形设置，可用旧砖或水泥砖砌筑，全部贴白色瓷砖,具体尺寸可根据场地实际情况设置。第五章 其他设施、设备5。1 电子屏有条件的项目可在主入口处安装电子屏，用于宣传安全教育、发布各类通知、天气预报等，建议尺寸：2m6m。外观由项目自主选择。 5。2 班前讲评台根据现场条件合理设置班前讲评台，讲评台背景内容可结合工程概况、安全宣传画等信息综合布置,建议尺寸:2m6m。室内： 室外：5。3 门禁系统、监控系统 5。3.1 门禁系统 有条件的项目可在主要出入口设置门禁系统，工人刷卡进入工地，IC卡中的信息包括:姓名、身份证号、家庭住址、工种、分包单位等。 5。3。2 监控系统 施工现场主要主入口、危险品仓库、重点监控区域等安装监控探头，对这些区域进行实时监控。5.4 地磅 根据实际情况，在施工现场设置地磅,一般设置在主入口处,建议尺寸：3m12m。采用下沉式安装,旁边做好排水沟，低于地磅底部20cm，参考下图. 33
